砌体结构弹性模量与设计规范要求

时间:2023-10-05 理论教育 版权反馈
【摘要】:(一)弹性模量《砌体结构设计规范》规定:3.2.5 砌体的弹性模量、线膨胀系数和收缩系数、摩擦系数分别按下列规定采用。砌体的剪变模量按砌体弹性模量的0.4倍采用。

砌体结构弹性模量与设计规范要求

(一)弹性模量

《砌体结构设计规范》规定:

3.2.5 砌体的弹性模量、线膨胀系数和收缩系数、摩擦系数分别按下列规定采用。砌体的剪变模量按砌体弹性模量的0.4倍采用。烧结普通砖砌体的泊松比要取0.15。

1 砌体的弹性模量,按表3.2.5⁃1采用:

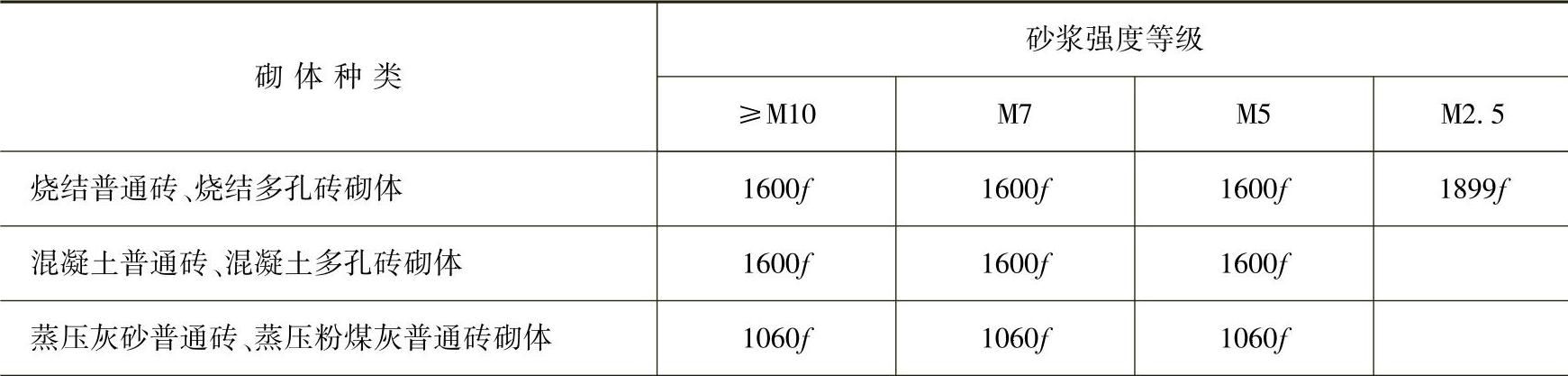

3.2.5⁃1 砌体的弹性模量(MPa)

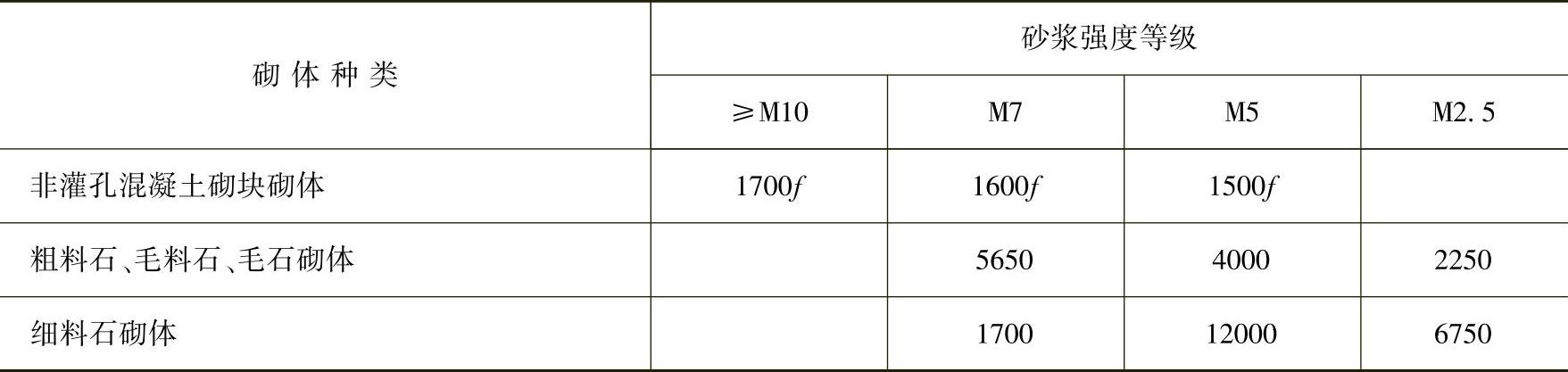

(续)


注:1.轻集料混凝土砌块砌体的弹性模量,可按表中混凝土砌块砌体的弹性模量采用;

2.表中砌体抗压强度设计值不按3.2.3条进行调整;

3.表中砂浆为普通砂浆,采用专用砂浆砌筑的砌体的弹性模量也按此表取值;

4.对混凝土普通砖、混凝土多孔砖、混凝土和轻集料混凝土砌块砌体,表中的砂浆强度等级分别为:≥Mb10、Mb7.5及Mb5;

5.对蒸压灰砂普通砖和蒸压粉煤灰普通砖砌体,当采用专用砂浆砌筑时,其强度设计值按表中数值采用。

2 单排孔且对孔砌筑的混凝土砌块灌孔砌体的弹性模量,应按下列公式计算:

E=2000fg (3.2.5)

式中 fg——灌孔砌体的抗压强度设计值。(www.daowen.com)

弹性模量是否要考虑调整问题,《砌体结构设计规范》3.2.5(条文说明)另有说明。

3.2.5 (条文说明)

因为弹性模量是材料的基本力学性能,与构件尺寸等无关,而强度调整系数主要是针对构件强度与材料强度的差别进行的调整,故弹性模量中的砌体抗压强度值不需用3.2.3条进行调整。

(二)线膨胀系数

《砌体结构设计规范》规定:

3 砌体的线膨胀系数和收缩率,可按表3.2.5⁃2采用。

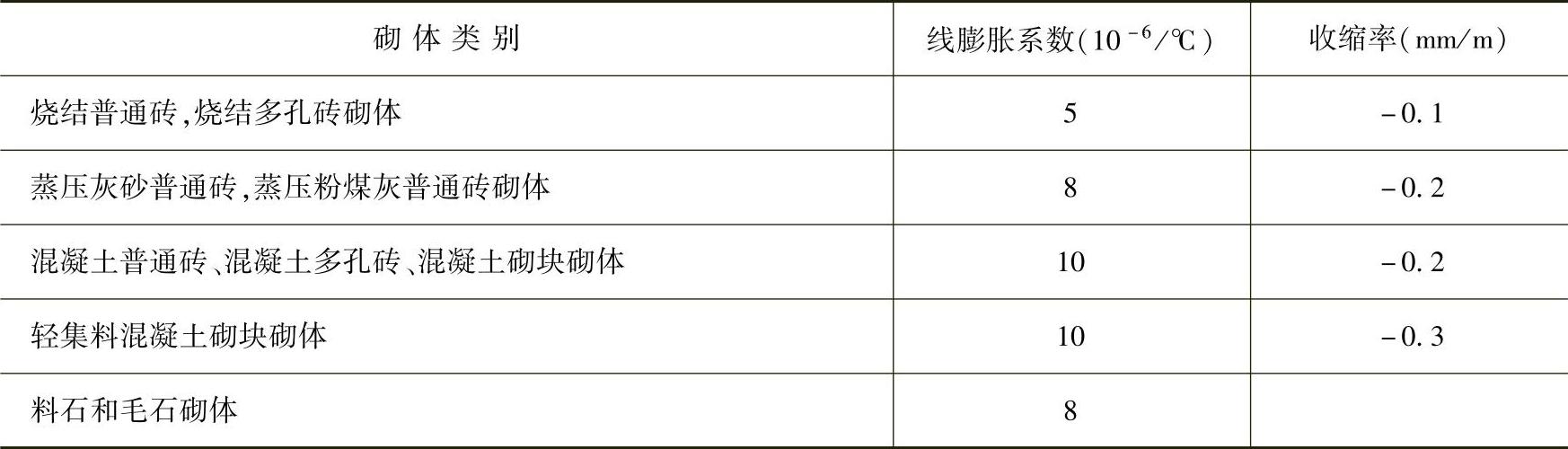

3.2.5⁃2 砌体的线膨胀系数和收缩率


注:表中的收缩率系由达到收缩允许标准的块体砌筑28d的砌体收缩系数。当地方有可靠的砌体收缩试验数据时,亦可采用当地的试验数据。

(三)摩擦系数

《砌体结构设计规范》规定:

4 砌体的摩擦系数,可按表3.2.5⁃3采用。

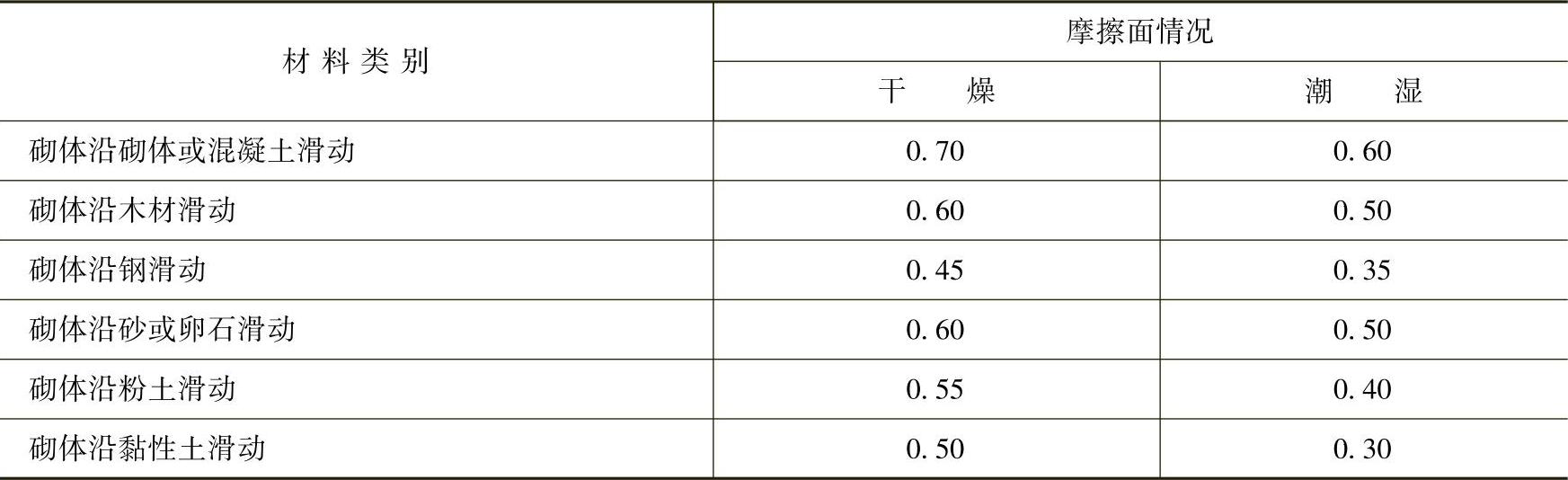

3.2.5⁃3 砌体的摩擦系数
