预应力钢筒混凝土顶管设备安装及规定

7.5.1 顶管后座安装应符合下列规定:

1 顶管可采用拼装式后座或整体式后座。

2 顶管后座强度与刚度应满足要求。

3 顶管后座尺寸应满足顶管最大顶力扩散需要。

4 后座安装应与顶进轴线垂直,后座与反力墙之间宜设传力结构。

7.5.2 导轨安装应符合下列规定:

1 导轨宜选用钢质材料制作。

2 导轨安装前,应先复核管道中心位置,导轨的高度应与穿墙管标高相对应。

3 两导轨安装应顺直、平行、等高,且固定牢靠。

4 导轨对管道的轴心支承角宜为60°。

5 导轨安装的允许偏差应符合表7.5.2的规定。

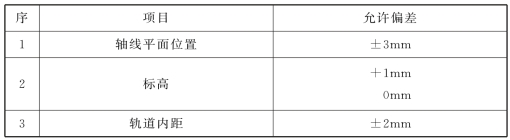

表7.5.2 导轨安装的允许偏差

7.5.3 主顶配置和安装应符合下列规定:

1 千斤顶的规格和数量应根据实际需要的顶力、工作井允许顶力及管节允许顶力确定。(www.daowen.com)

2 安装在支架上的千斤顶,应在管道轴线两侧对称布置,规格应相同,其合力的作用点应在管道中心线上,合力的方向应与管节顶进方向一致。

7.5.4 油泵站布置应符合下列规定:

1 油泵站应与千斤顶相匹配,并应有备用油泵,油泵流量应满足顶进要求。

2 油泵站宜设置在千斤顶附近,油管应顺直。

3 油泵站安装完毕后应进行试运转。

7.5.5 顶铁安装应符合下列规定:

1 顶铁可采用U形和环形两种形式。

2 顶铁应具有刚度大且稳定性好的结构性能。

3 顶铁与管接口端面之间的接触面应衬垫缓冲材料。

7.5.6 管道内部装置的布置应符合下列要求:

1 管道内部应遵循安全可靠及方便施工的原则进行布置。

2 管道内部通风装置宜设置在管道两侧,并应固定牢靠。

3 进水排泥装置宜设置在管道底部,进水排泥两路管道宜分不同颜色标识。

4 供电线路及通信线路可设置在同侧。
