预应力钢筒混凝土顶管计算方法

5.3.1 管道结构按承载能力极限状态进行强度计算时,结构上的各种作用均应采用作用设计值。作用设计值应为作用代表值与作用分项系数的乘积。

5.3.2 管道按强度计算时,应采用下列极限状态计算表达式:

式中:γ0——管道的重要性系数,取1.1;当设计为双线或有调蓄设施时可取1.0;当用作排水管时可取1.0。

   S——作用效应组合的设计值。

   R——管道结构抗力的设计值。

5.3.3 作用效应的组合设计值,应按下式确定:

式中:γG1——管自重分项系数,当作用效应对管道结构不利时取1.2,有利时取1.0。

   γGi——除管自重外,第i个永久作用分项系数,当作用效应对管道结构不利时应取1.27;当有利时应取1.0。

   γQj——第j个可变作用分项系数,当作用效应对管道结构不利时,对地表水或地下压力应取1.27,对其他可变作用应取1.4;当有利时应取1.0。

   CG1——管自重的作用效应系数。

   CGi——除管自重外,第i个永久作用效应系数。

   CQj——第j个可变作用效应系数。

   G1k——自重标准值。

   Gik——除管自重外其他永久作用标准值。

   Qjk——第j个可变作用标准值。

   φc——可变作用的组合系数,取0.9。

注:作用效应系数为管道结构中作用产生的效应(内力、应力等)与该作用的比值,可按结构力学方法确定。

5.3.4 承载能力极限状态强度计算的作用组合,应根据顶管实际条件按表5.3.4的规定采用。

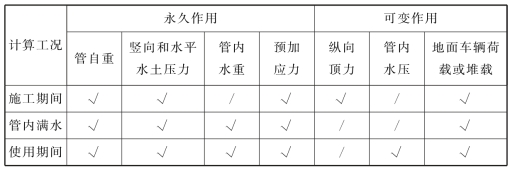

表5.3.4 承载能力极限状态强度计算的作用组合

5.3.5 施工期间管道纵向应对允许顶力进行验算,预应力钢筒混凝土顶管的传力面允许最大顶力可按下式计算:

式中:Fdc——管道允许最大顶力设计值(N);

   φ1——混凝土材料受压强度折减系数,可取0.90;

   φ2——偏心受压强度提高系数,可取1.05;

   φ3——材料脆性系数,可取0.85;(www.daowen.com)

   φ5——混凝土强度标准调整系数,可取0.79;

   fc——混凝土受压强度设计值(N/mm2);

   AP1——管道最小有效传力面(承口端面)的面积(m2)(图5.3.5);

   γQd——顶力分项系数,可取1.3。

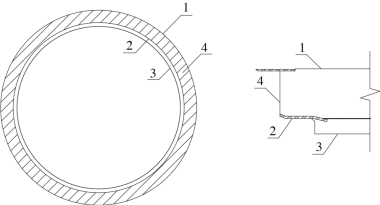

图5.3.5 承口端面示意图

1—承口外边线;2—承口内边线;3—内壁边线;4—端面全截面面积AP1

5.3.6 对埋设在地下水以下的管道,应根据设计条件计算管道结构的抗浮稳定。计算时各项作用应取标准值,并应满足抗浮稳定性抗力系数不低于1.10。

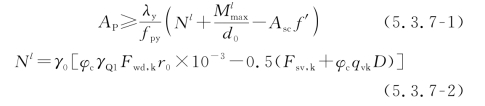

5.3.7 预应力钢筒混凝土顶管的预应力钢丝截面面积,应按下列公式计算:

式中:AP——环向预应力钢丝截面面积(mm2/m)。

   Nl——设计内水压力及管顶荷载作用下,管侧截面上的轴向拉力(N/m),以受拉为正。

   ——在基本组合作用下,管侧截面上的最大弯矩(N·mm/m),计算结构为负值,表示管外壁受拉,代入本配筋公式时取正值。

   d0——预应力钢丝中心至管壁折算截面重心的距离(m),可按本标准附录第B.0.9条确定。

   fpy——预应力钢丝的强度设计值(N/mm2),按现行国家标准《混凝土结构设计规范》GB 50010的规定采用。

   Fsv,k——管道单位长度上管顶竖向土压力标准值(kN/m)。

   Gwk——管内水重标准值(kN/m)。

   λy——管径大于1600mm时,取0.9;管径小于或等于1600mm时,取1.0。

   r0——管壁截面的计算半径,取管中心至管壁截面重心的距离(mm)。

   kvm,khm,kwm,kgm——分别为竖向、侧向压力和管内水重、管自重作用下,管侧截面上弯矩的弯矩系数,kvm=-0.138,khm=0.125,kwm=-0.076,kgm=-0.076。

   D——管道外径(m)。

   γGi,γQi——第i个永久作用,第i个可变作用的分项系数。

   qvk——地面车辆传递至管顶处的竖向压力标准值(kN/m2),当小于地面堆积荷载qmk时,应取qmk计算。

   Asc——钢筒的截面面积(mm2/m)。

   f′——钢筒的材料抗拉强度设计值(N/mm2)。按现行国家标准《钢结构设计标准》GB 50017的规定采用。
