4.1.1　预应力钢筒混凝土顶管的管芯混凝土、外层混凝土的强度等级应相同，并不应低于C50，抗渗等级不应低于P8。

4.1.2　混凝土的强度标准值、弹性模量等力学性能指标，应按现行国家标准《混凝土结构设计规范》GB 50010的规定和设计要求执行。

4.1.3　水泥应采用强度等级不低于42.5的硅酸盐水泥、普通硅酸盐水泥，水泥性能应符合现行国家标准《通用硅酸盐水泥》GB 175的规定。

4.1.4　管节制作使用的细集料宜采用中砂，细度模数应为2.3～3.1，砂子的质量要求应符合现行国家标准《建设用砂》GB/T 14684的规定，砂的含泥量指标不应大于1%。

4.1.5　管节制作使用的粗集料应采用人工碎石或卵石，石子最大粒径不得大于管壁厚的2/5，且不得大于环向钢筋最小净距的3/4。石子的质量要求应符合现行国家标准《建设用卵石、碎石》GB/T 14685的规定，其含泥量不应大于1%。

4.1.6　用于管道结构的混凝土氯离子含量不得大于胶凝材料用量的0.06%。

4.1.7　管芯及外层混凝土的拌和及养护用水应符合表4.1.7中预应力混凝土的规定。

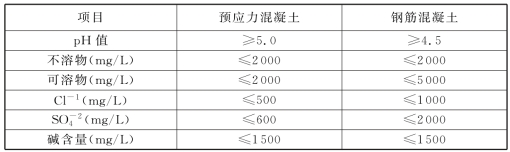

表4.1.7　混凝土拌和用水及成品管节的养护用水(www.daowen.com)

4.1.8　使用外加剂时，所用外加剂不应对管节或水质产生有害影响。减水剂宜采用聚羧酸系列，并应符合现行国家标准《混凝土外加剂》GB 8076和现行行业标准《聚羧酸系高性能减水剂》JG/T 223的规定。减水剂的砂浆减水率不应小于18%。

4.1.9　预应力钢筒混凝土顶管的预应力钢丝应采用冷拉钢丝，其物理力学指标应符合现行国家标准《预应力混凝土用钢丝》GB/T 5223的规定。

4.1.10　预应力钢丝的强度标准值及弹性模量，应符合现行国家标准《混凝土结构设计规范》GB 50010的规定。

4.1.11　制作钢筒的钢板最小屈服强度不应低于215MPa，其物理性能指标应符合现行国家标准《碳素结构钢》GB/T 700、《碳素结构钢和低合金结构钢热轧薄钢板和钢带》GB 912和《碳素结构钢冷轧薄钢板及钢带》GB/T 11253的规定。

4.1.12　承口、插口接头所用的钢板最小屈服强度不应低于205MPa，其物理性能指标应分别符合现行国家标准《优质碳素结构钢》GB/T 699、《碳素结构钢》GB/T 700和《碳素结构钢和低合金结构钢热轧厚钢板和钢带》GB/T 3274的规定。

4.1.13　外层混凝土用钢筋宜采用冷轧带肋钢筋、热轧带肋钢筋，热轧光圆钢筋、冷拔低碳钢丝，其物理性能指标应分别符合现行国家标准《混凝土结构设计规范》GB 50010、《冷轧带肋钢筋》GB 13788、《钢筋混凝土用钢 第1部分：热轧光圆钢筋》GB 1499.1、《钢筋混凝土用钢 第2部分：热轧带肋钢筋》GB 1499.2和现行行业标准《混凝土制品用冷拔低碳钢丝》JC/T 540的规定。
