1)人行交通组织流线

基于第五轮建筑方案(即初设报批方案),对高铁进/出站、轨道进/出站、物业产生/吸引等人行交通组织流线进行分析(见图9.4~9.10),并将上述流线汇总、叠加,得到枢纽内部人行换乘总流线(见图9.11)。可见枢纽内部各层人行换乘流线均比较清晰、简单,运行情况良好。

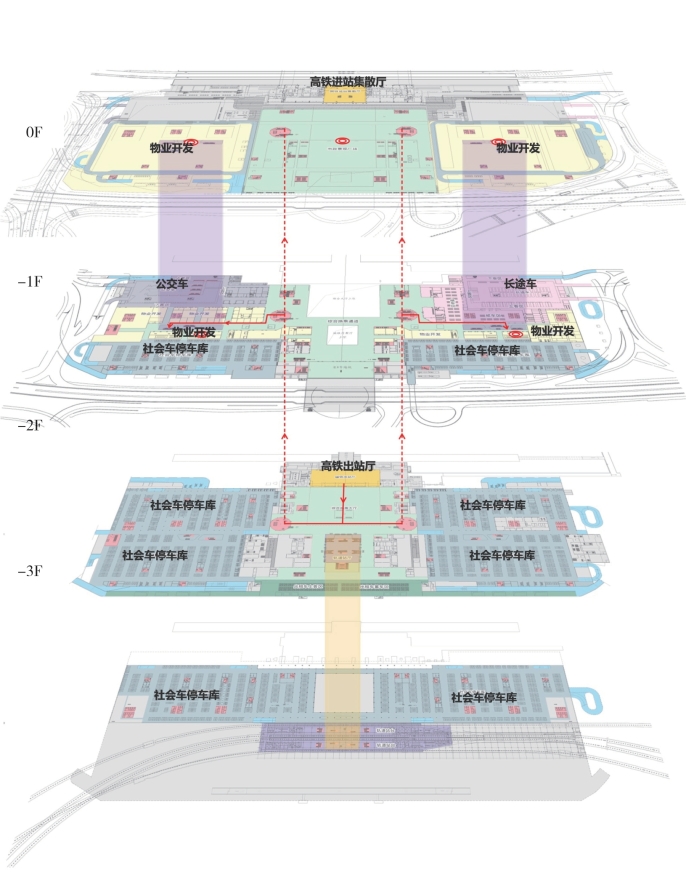

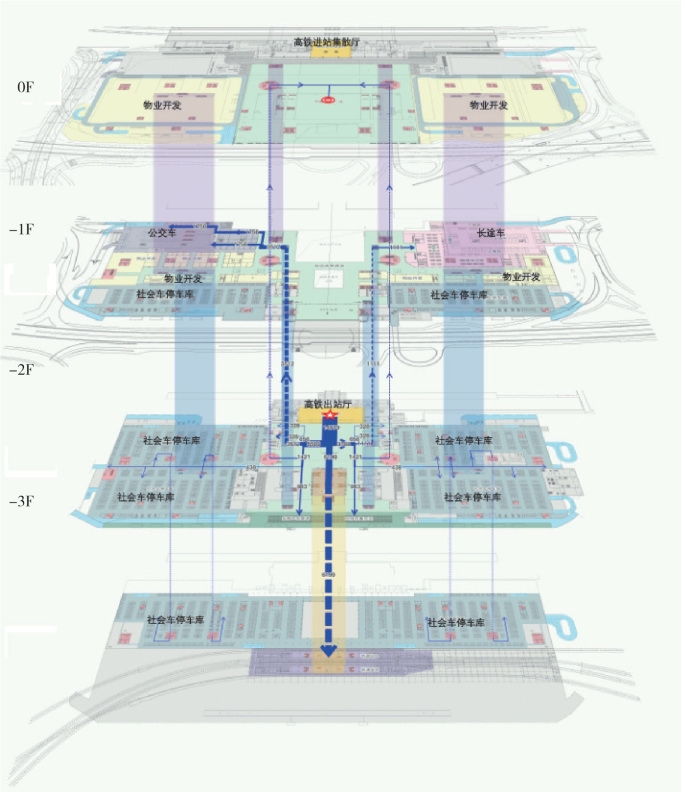

图9.4 高铁出站人流主要交通组织流线

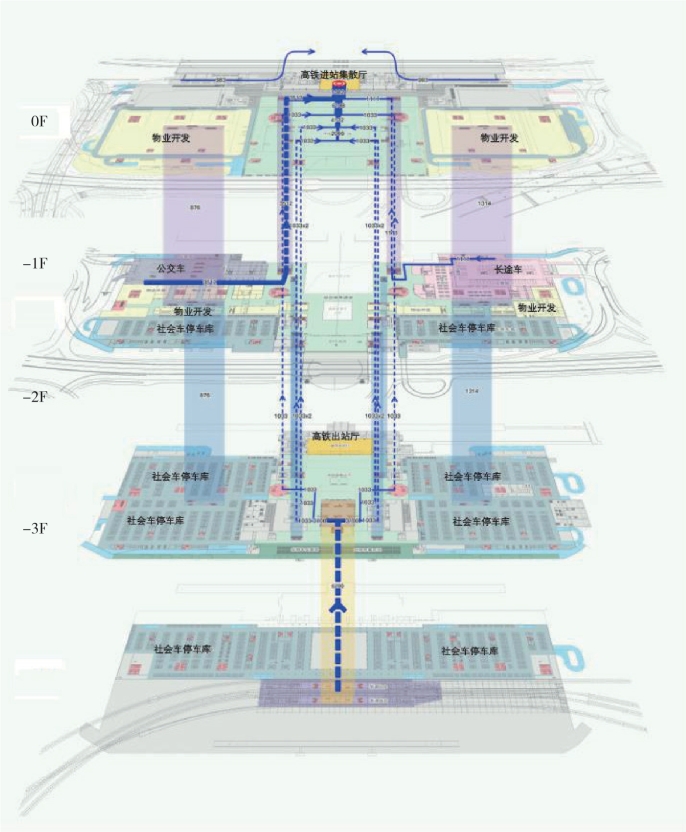

图9.5 高铁进站人流主要交通组织流线

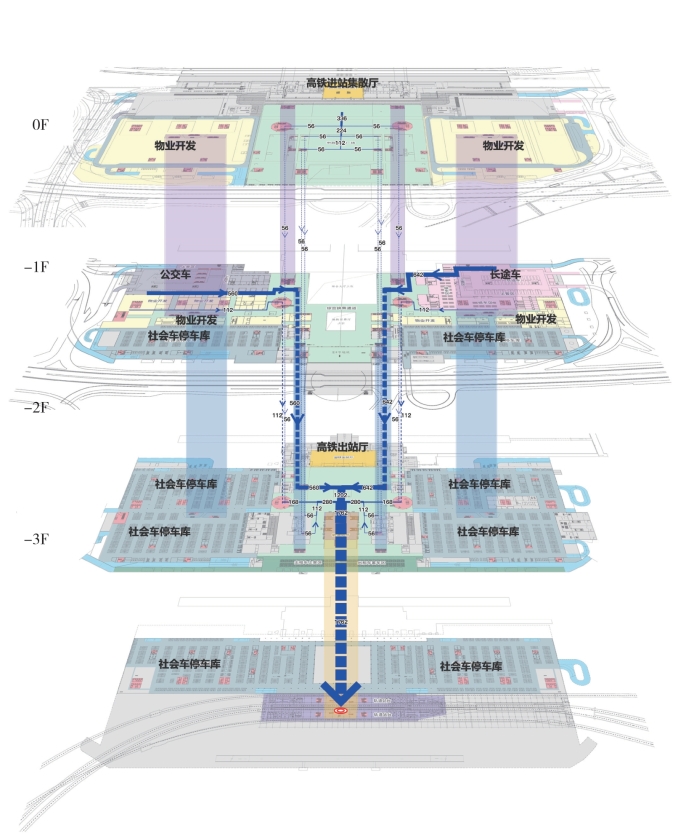

图9.6 轨道出站人流主要交通组织流线

图9.7 轨道进站人流主要交通组织流线

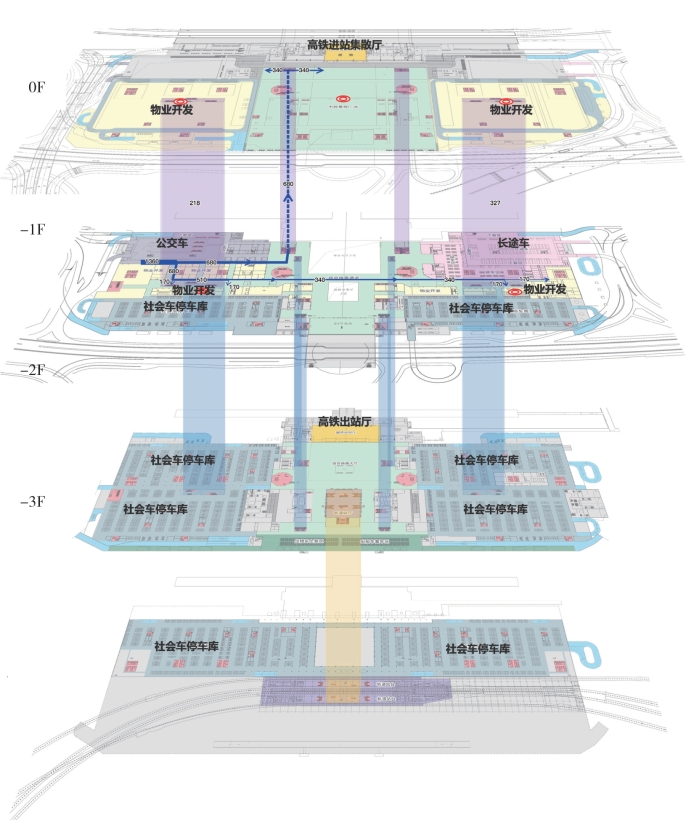

图9.8 公交至物业人流交通组织流线

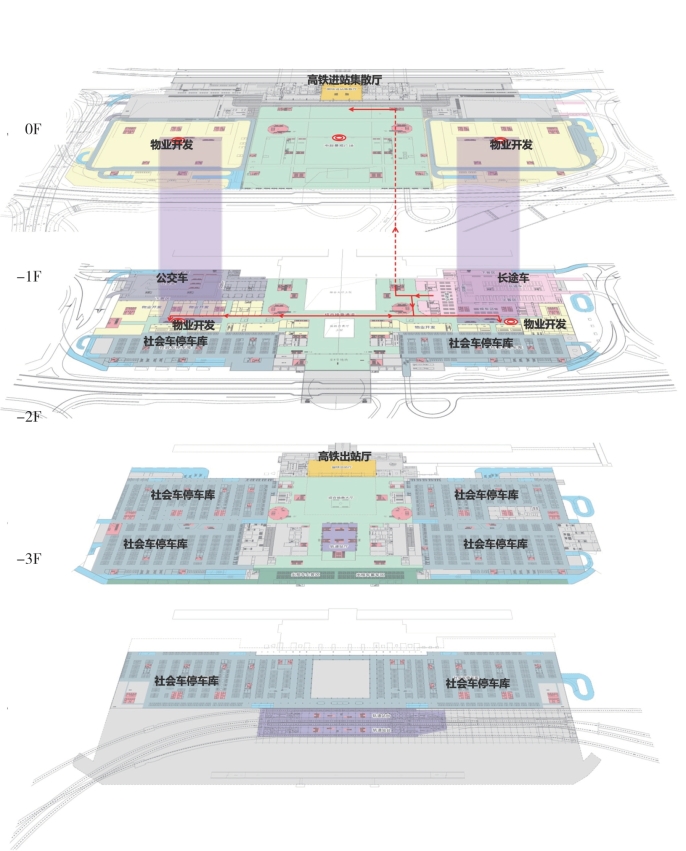

图9.9 高铁(候车、出站)至物业人流(派生性需求)交通组织流线

图9.10 长途(候车、出站)至物业人流(派生性需求)交通组织流线

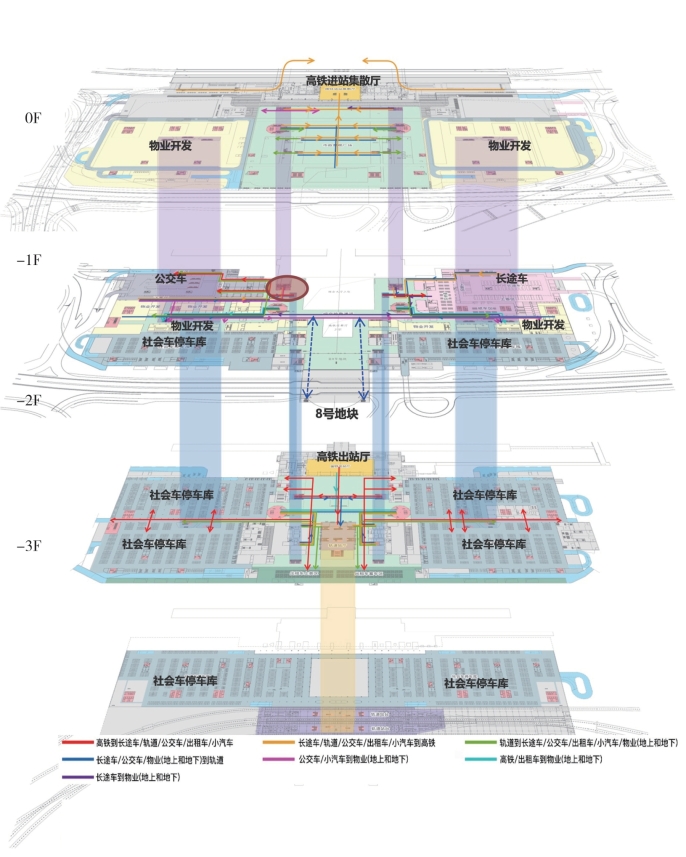

图9.11 枢纽内部人行交通组织流线汇总

2)车行交通组织流线

车库共包含4个出入口,其中1号出入口的进口和出口分开设置,分别位于站前广场的西南角和东南角,2号、3号和4号的进口和出口合并设置,分别位于站前广场的东北角、南部和西北角(见图9.12)。

基于第五轮建筑方案(即初设报批方案),分析了从车库1—4号出入口以及地面物业开发停车出入口驶入、驶离各停车分区的社会车车行交通组织流线(见图9.13~9.21),并且梳理了长途车、公交车、出租车车行交通组织流线(见图9.22)。通过分析可知,各出入口至各停车分区的流线可达,且联系通道确保各停车分区之间转换便捷。

(www.daowen.com)

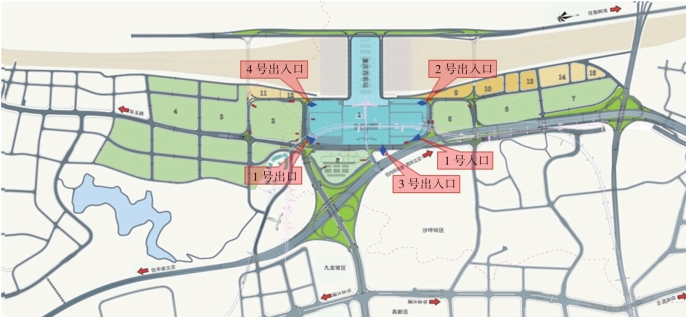

图9.12 车库出入口布局

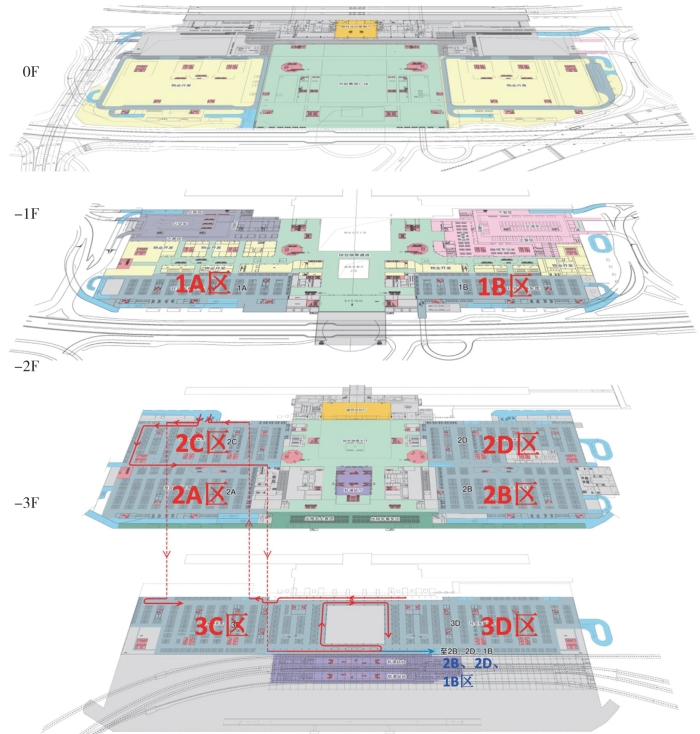

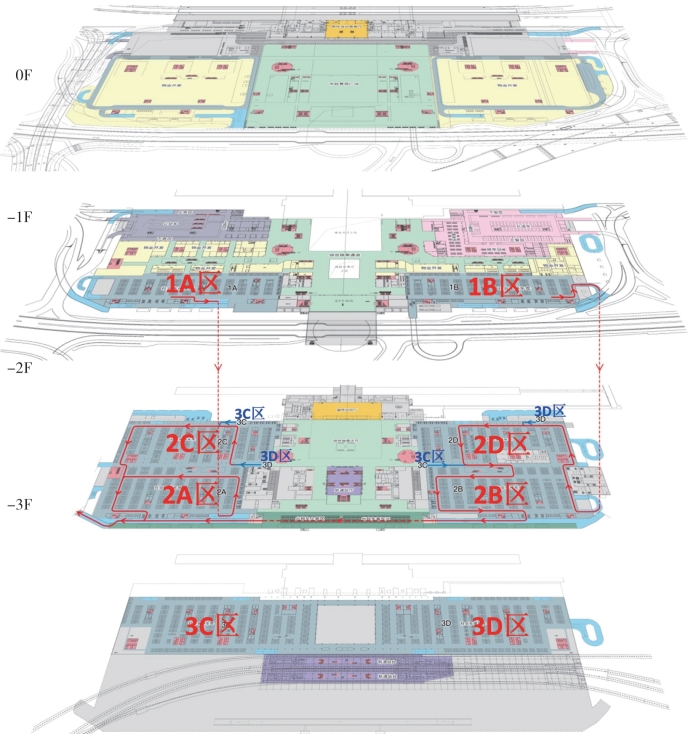

图9.13 1号入口驶入[1B区、2B区、2D区、3D区、3C区(2A、2C、1A区)]车行流线

图9.14 1号出口驶离[1A区、2A区、2C区、1B区、2B区、2D区(3C、3D区)]车行流线

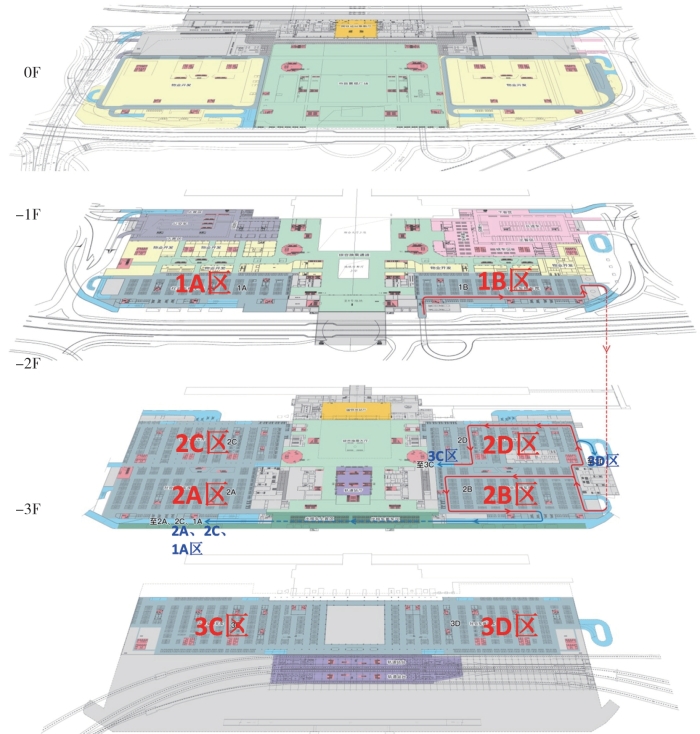

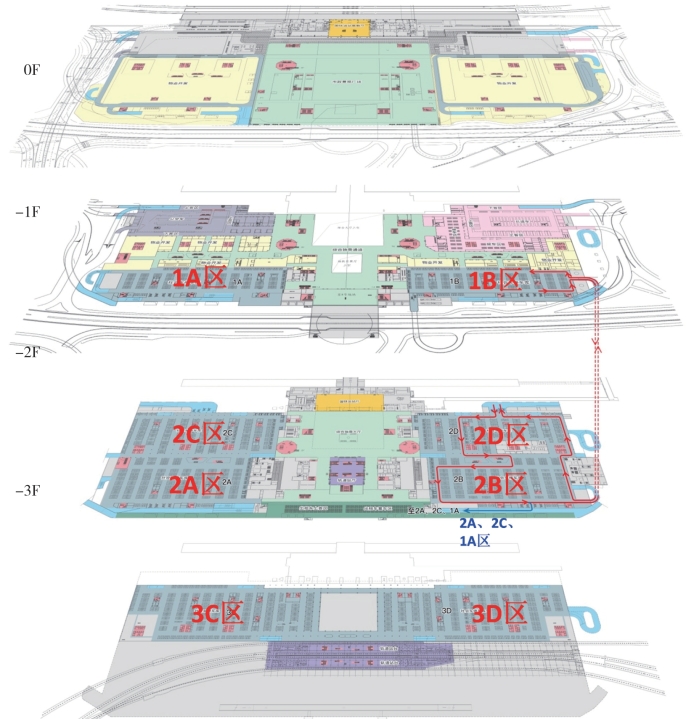

图9.15 2号出入口驶入、驶离[1B区、2B区、2D区(2A、2C、1A区)]车行流线

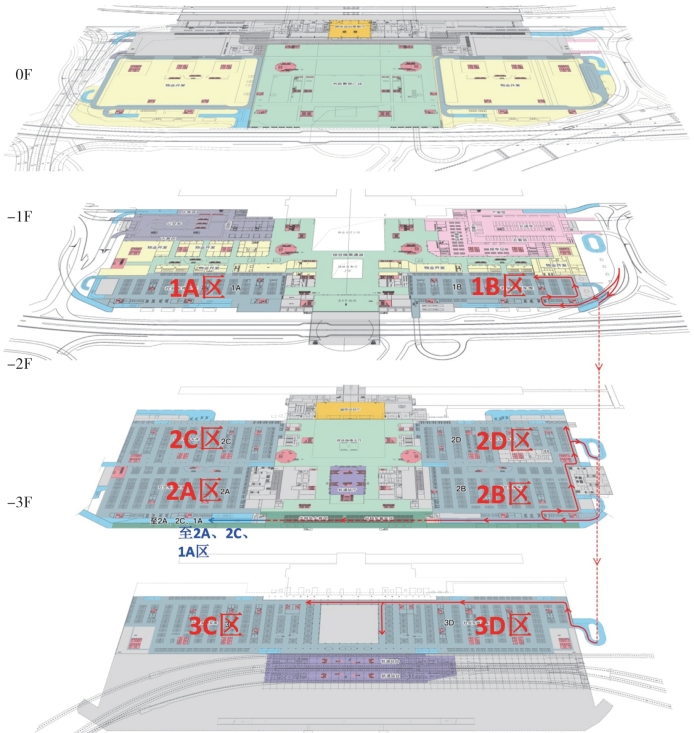

图9.16 2号出入口驶入、驶离(3C区、3D区)车行流线

图9.17 3号出入口驶入、驶离[1B区、2B区、2D区(2A、2C、1A、3D、3C区)]车行流线

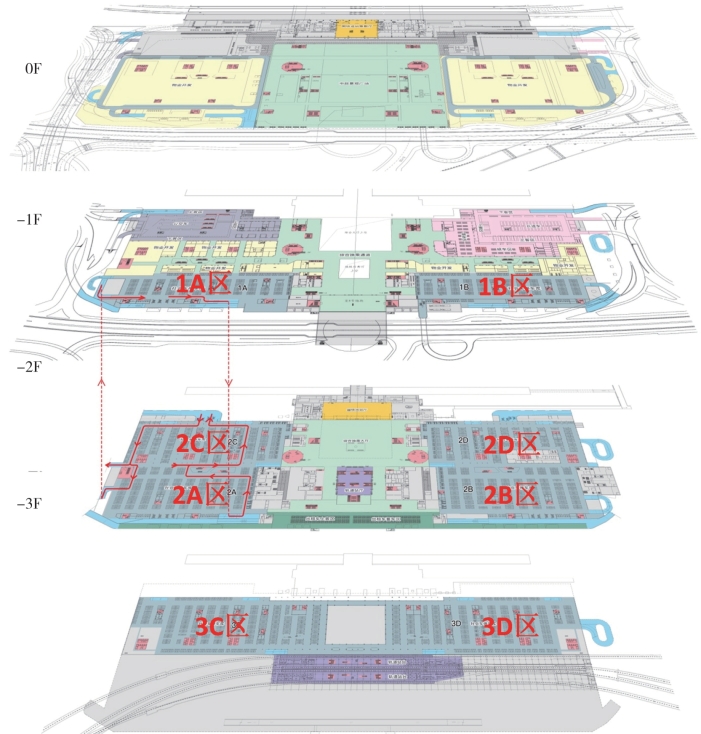

图9.18 4号出入口驶入、驶离(1A区、2A区、2C区)车行流线

图9.19 4号出入口驶入、驶离[3C区、3D区(2B、2D、1B区)]车行流线

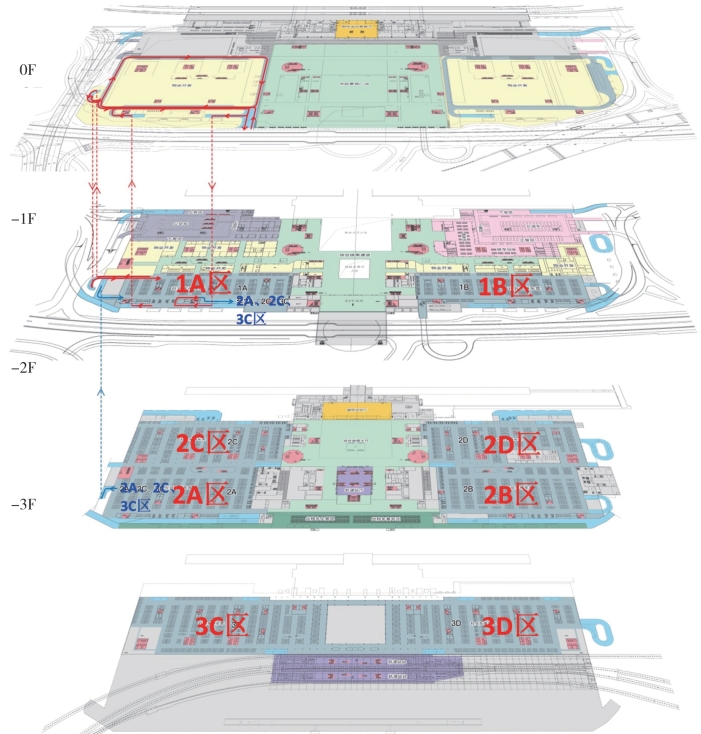

图9.20 地面物业开发1号出入口驶入、驶离[1A区(2A、2C、3C区)]车行流线

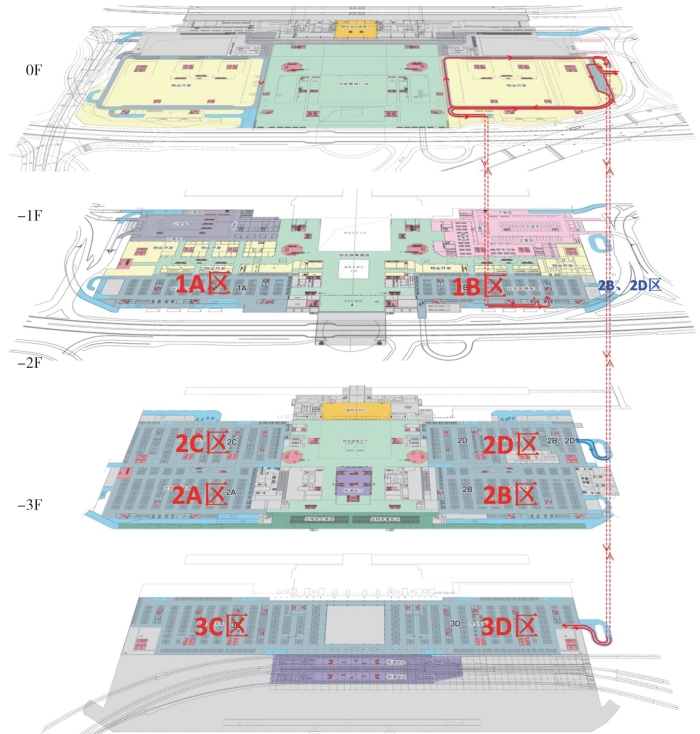

图9.21 地面物业开发2号出入口驶入、驶离[1B区、3D区(2B、2D区)]车行流线

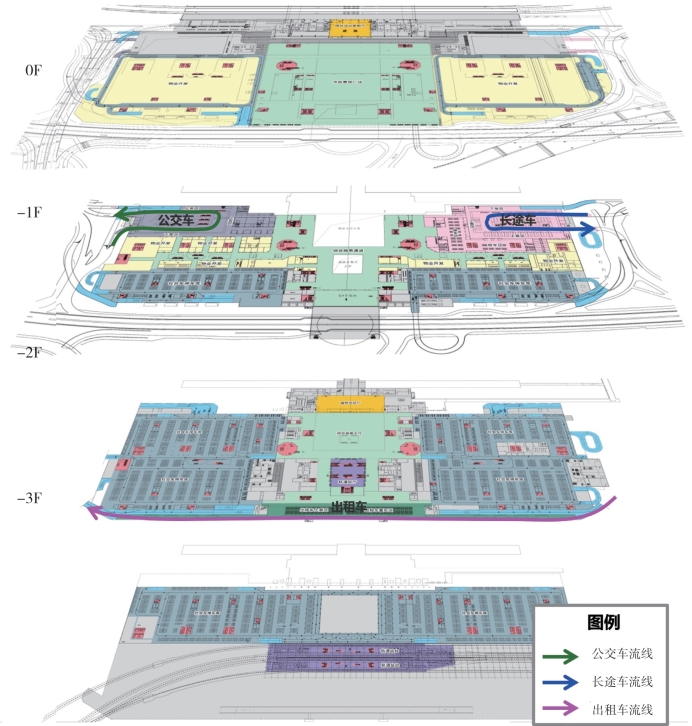

图9.22 枢纽内部公交车、长途车、出租车车行交通组织流线
