见图1-5。

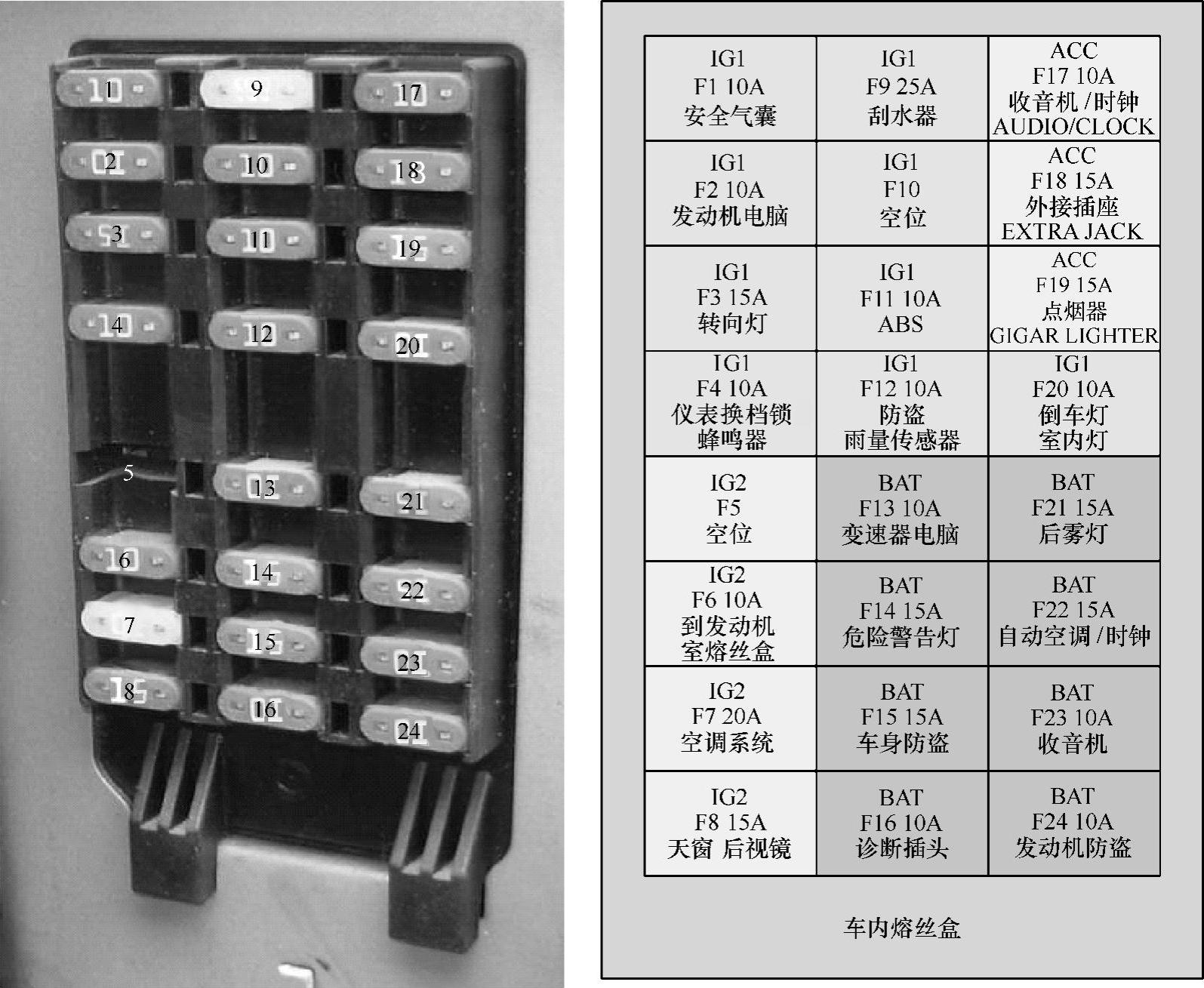

图1-5 车内熔丝盒及其说明

F1（10A）——安全气囊（IG1）F2（10A）——发动机系统（IG1）

F3（15A）——转向灯（IG1）F5（空位）——未使用（IG2）

F4（10A）——仪表板、换档锁电磁阀、蜂鸣器、车速传感动力转向模块（IG1）

F6（10A）——压缩机继电器、后除霜继电器、车窗继电器、前照灯继电器（IG2）

F7（20A）——空调面板、鼓风机开关（IG2）

F8（15A）——天窗开关、后视镜开关（IG2）

F9（25A）——刮水器（IG1）F10（空位）——未使用（IG1）(www.daowen.com)

F11（10A）——ABS（IG1）

F12（10A）——发动机防盗、车身防盗、雨量传感器（IG1）

F13（10A）——变速器电脑（BAT）F14（15A）——危险警告灯开关（BAT）

F15（15A）——车身防盗（BAT）F16（10A）——诊断插头（BAT）

F17（10A）——音响系统（ACC）F18（15A）——外接插座（ACC）

F19（15A）——点烟器（ACC）F20（10A）——倒车灯开关、室内灯（IG1）

F21（15A）——后雾灯继电器（BAT）F22（15A）——空调面板、时钟（BAT）

F23（10A）——音响系统（BAT）F24（10A）——发动机防盗系统（BAT）
