见图1-3、图1-4。

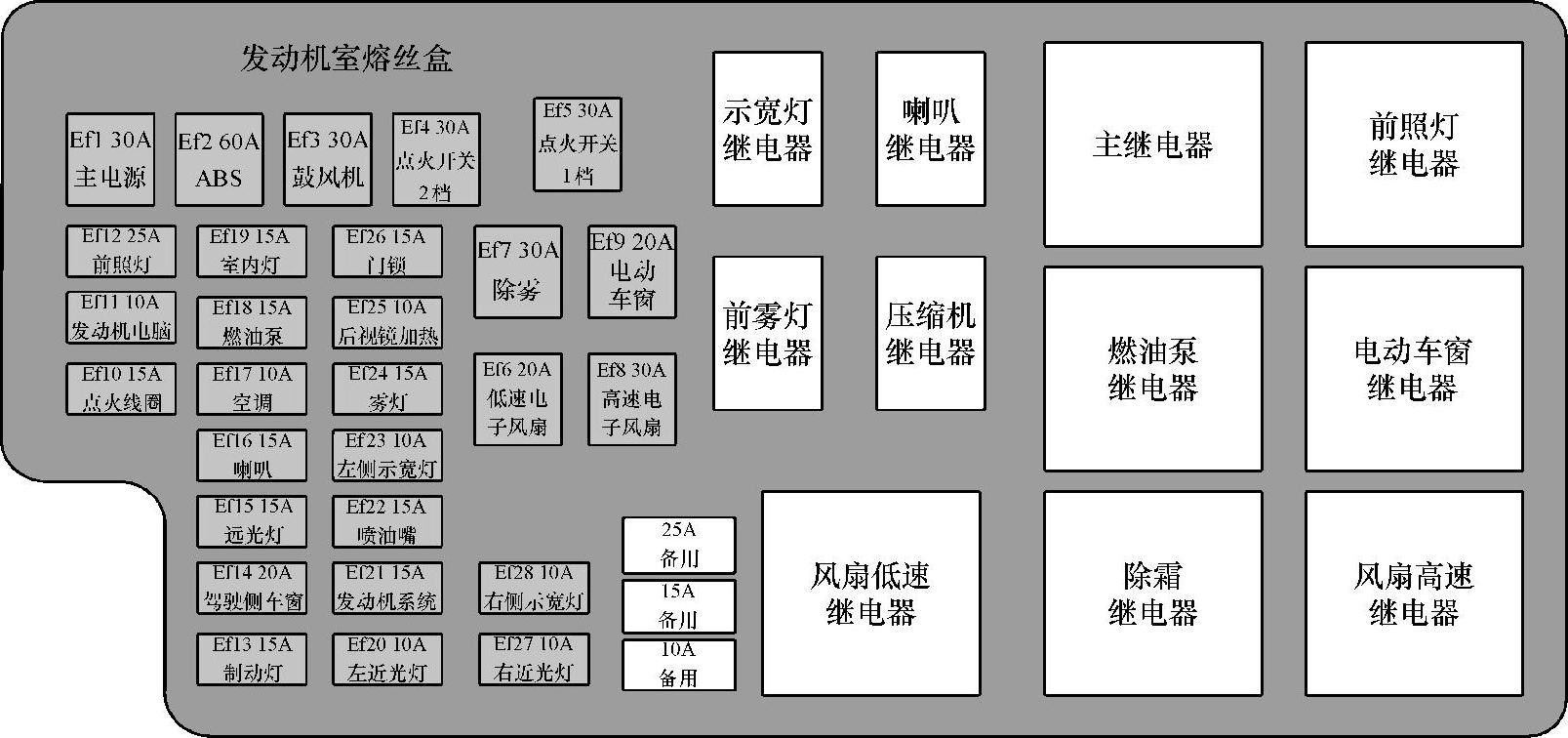

图1-3 发动机室熔丝盒

图1-4 发动机室熔丝盒说明

Ef1（30A）——车内熔丝盒（BAT）Ef2（60A）——ABS系统（BAT）

Ef3（30A）——鼓风机（BAT）Ef4（30A）——点火开关（BAT）

Ef5（30A）——点火开关（BAT）Ef6（20A）——风扇低速（BAT）

Ef7（30A）——后除霜继电器（BAT）Ef8（30A）——风扇高速（BAT）

Ef9（20A）——车窗（右前、左后、右后）Ef10（15A）——点火线圈(www.daowen.com)

Ef11（10A）——发动机电脑（BAT）Ef12（25A）——前照灯（BAT）

Ef13（15A）——制动灯（BAT）Ef14（20A）——左前车窗

Ef15（15A）——远光灯（打开远光时有电）Ef16（15A）——喇叭（BAT）

Ef17（10A）——空调压缩机（BAT）Ef18（15A）——燃油泵

Ef19（15A）——室内灯、仪表（BAT）Ef20（10A）——左近光灯

Ef21（15A）——发动机系统Ef22（15A）——喷油器（主继电器动作有电）

Ef23（10A）——左侧示宽灯Ef24（15A）——前雾灯继电器（BAT）

Ef25（10A）——后视镜加热Ef26（15A）——中央门锁模块（BAT）

Ef27（10A）——右近光灯Ef28（10A）——右侧示宽灯
