车辆悬架弹性力学解析计算理论:气室压力变化规律

(1)气室压力变化幅值 在最大压缩位置的气室最大压力pgmax与在平衡位置时的气室压力pg0之差,即为气室压力的变化幅值Ap

Ap=pgmax-pg0 (12-26)

式中,Ap为油气弹簧气室压力变化幅值;pgmax为在最大压缩行程时的气室最大压力;pg0为油气弹簧在静平衡位置时的气室压力。

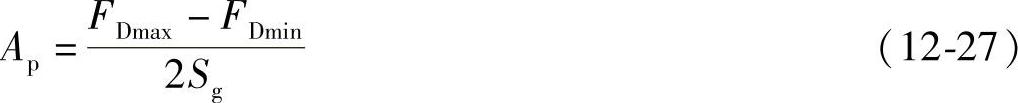

将所确定的油气弹簧最大气室压力[式(12-22)]和平衡位置气室压力[式(12-25)]代入式(12-26),就可以得到油气弹簧气室压力的变化幅值为


式中,FDmax为油气弹簧在最大压缩位移时,所测得的最大阻力值;FDmin为油气弹簧在最大复原位置时,所测得的最小阻力值;Sg为油气弹簧活塞缸筒的截面积。

(2)在平衡位置时的气室高度和容积 利用在最大位移和平衡位置处的压力,可以确定出油气弹簧在平衡位置时的气室高度。因此,当油气弹簧压缩达到最大时,气室的容积减少达到最小,压力达到最大。

设气室在平衡位置的高度为H0,油气弹簧气室缸筒的内径面积为Sq,当油气弹簧压缩达到最大幅值A时,气室的容积将减少为(H0-ASq。当将气室气体看作理想气体时,气室的气体压力和容积的关系可表示为

H0Sqpg0=(H0-ASqpgmax (12-28)

式中,Sq为气室缸筒的内腔面积;A为油气弹簧试验最大运动幅值;pgmax为在最大压缩位移时的气室最大压力;H0为气室在平衡位置时的高度。

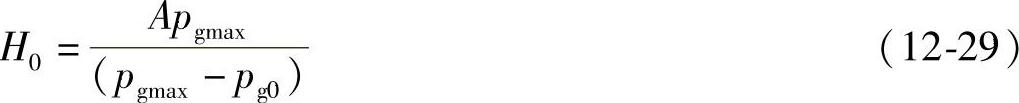

因此,由式(12-28)可得油气弹簧在平衡位置时的气室高度为

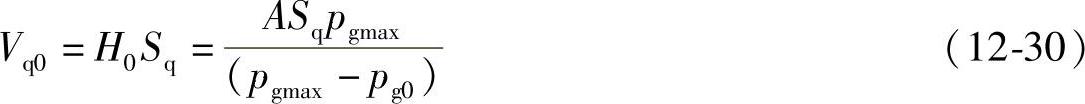

式(12-29)表示油气弹簧在静平衡位置时的气室高度,乘以气室内腔的截面积Sq,便可得到油气弹簧在静平衡位置时的容积Vq0,即


(3)气室压力变化 对于该试验油气弹簧,由位移曲线和阻力曲线可知,压缩行程位移为正值,复原行程位移为负值。当油气弹簧压缩(正)到位置x时,气室容积减少,压力增大,此时气室活塞位置变化量xp


式中,Sq为气室内腔的截面积;Sg活塞杆的面积,SSq

因此,油气弹簧位移为x时的气室的压力为

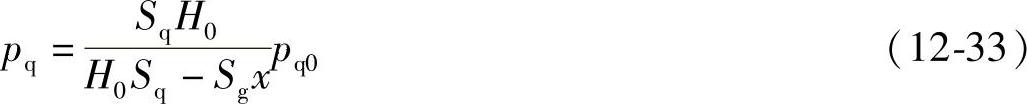

将式(12-31)代入式(12-32),便可得到在油气弹簧活塞运动位置时的气室压力,即


由式(12-33),可得在第xi位置处的油气弹簧气室压力为(www.daowen.com)

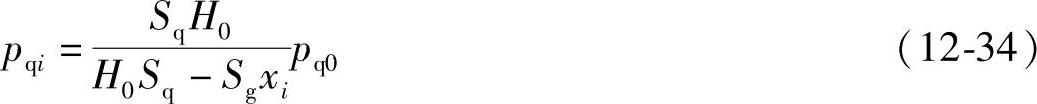

因此,油气弹簧气室压力数组可为


根据油气弹簧的位移数组{xi}、速度数组{Vi}和气室压力变化量数组{pqi},利用MATLAB程序可得油气弹簧气室压力随位移和速度的变化曲线,分别如图12-9和图12-10所示。

由于油气弹簧活塞运动位置的变化,致使油气弹簧气室的压力发生变化。当活塞运动离开平衡位置x时,气室压力的变化量为


式中,H0为油气弹簧在静平衡位置气室高度;x为油气弹簧活塞的运动位置。

将式(12-9)代入式(12-36),可得在位置xi处的压力变化量

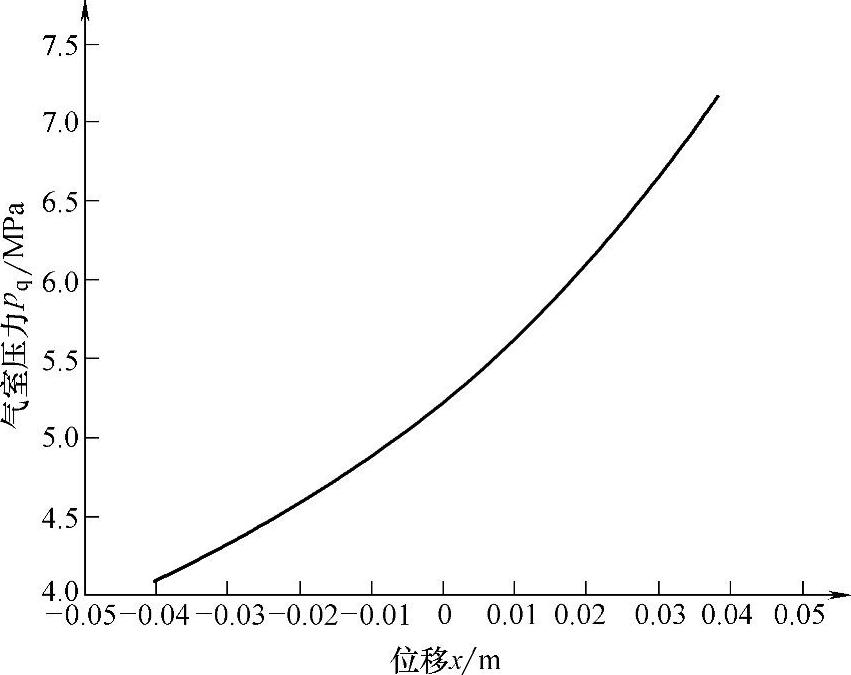

图12-9 气室压力pq随位移x的变化曲线

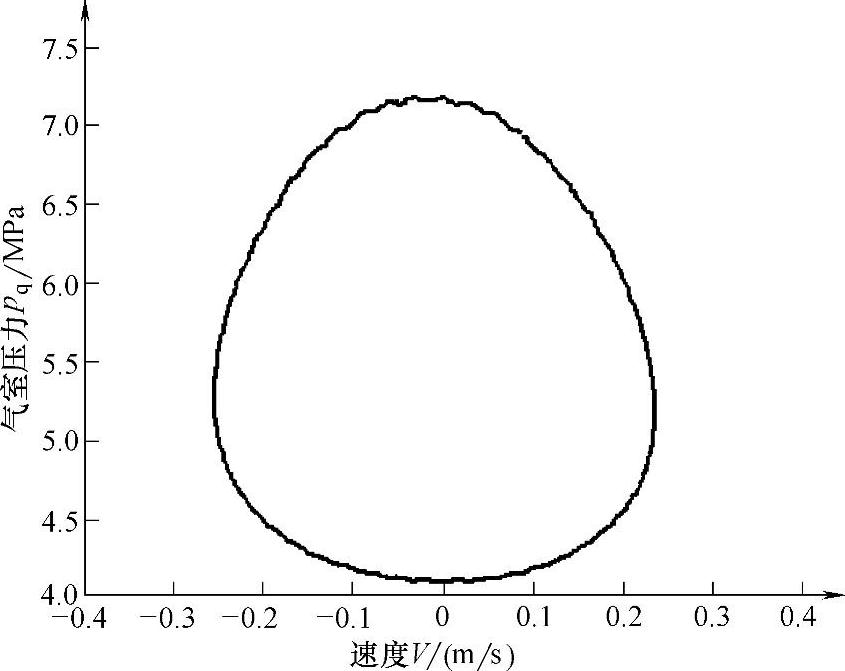

图12-10 气室压力pq随速度V的变化曲线

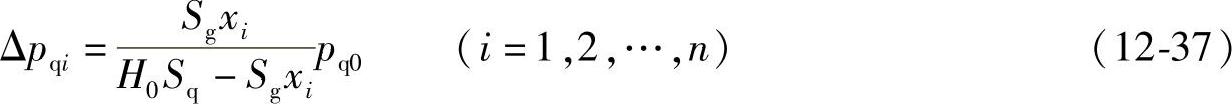

则油气弹簧在对应位移数组下的气室压力变化量数组为


根据油气弹簧的位移数组978-7-111-37229-5-Chapter12-36.jpg、速度数组978-7-111-37229-5-Chapter12-37.jpg和气室压力变化量数组978-7-111-37229-5-Chapter12-38.jpg,利用MATLAB程序即可得油气弹簧气室压力变化量随位移和速度的变化曲线,分别如图12-11和图12-12所示。


图12-11 气室压力变化量Δpq随位移x的变化曲线


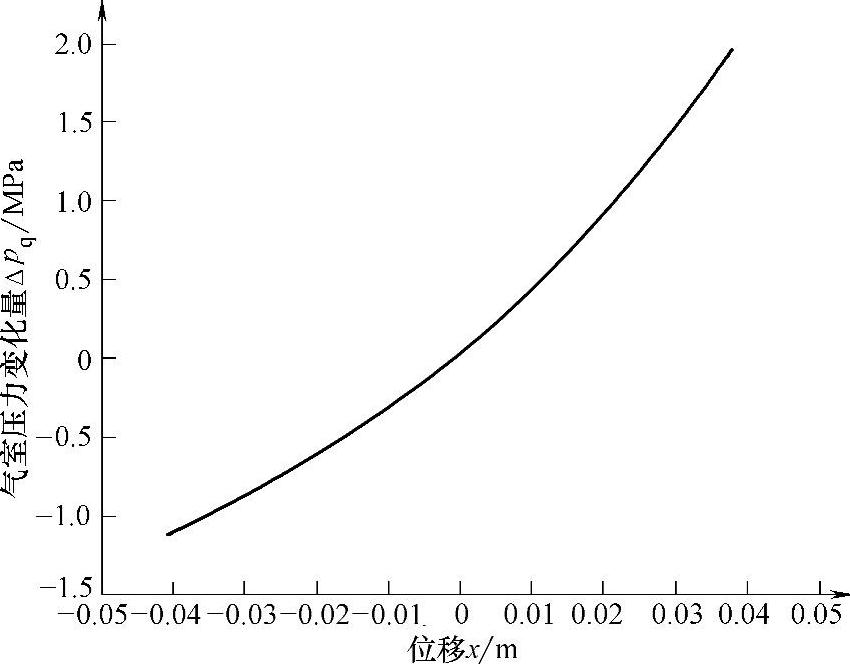

图12-12 气室压力变化量Δpq随速度V的变化曲线

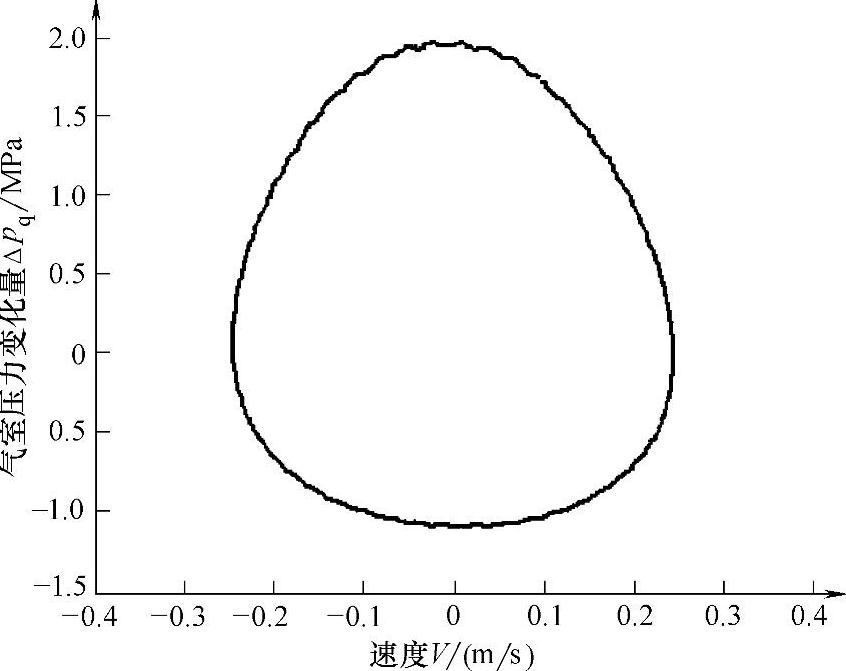

免责声明:以上内容源自网络,版权归原作者所有,如有侵犯您的原创版权请告知,我们将尽快删除相关内容。
