【摘要】:通过设定加载信号的幅值和频率,就可以改变油气弹簧的运动速度,从而可以利用MATLAB程序,对油气弹簧在各种速度下进行仿真验证。整个MATLAB程序框图,如图11-9所示。在复原行程中,速度向上,节流阻尼力向下,气室压力减小,气室压差为负值。
首先给定油气弹簧的结构参数、油液参数和气室参数,然后给油气弹簧加载一定正弦运动信号,确定时间间隔,对给定的加载运动信号量进行离散化处理,并得到相应离散的运动量:x(i),V(i)和a(i)。通过设定加载信号的幅值和频率,就可以改变油气弹簧的运动速度,从而可以利用MATLAB程序,对油气弹簧在各种速度下进行仿真验证。整个MATLAB程序框图,如图11-9所示。

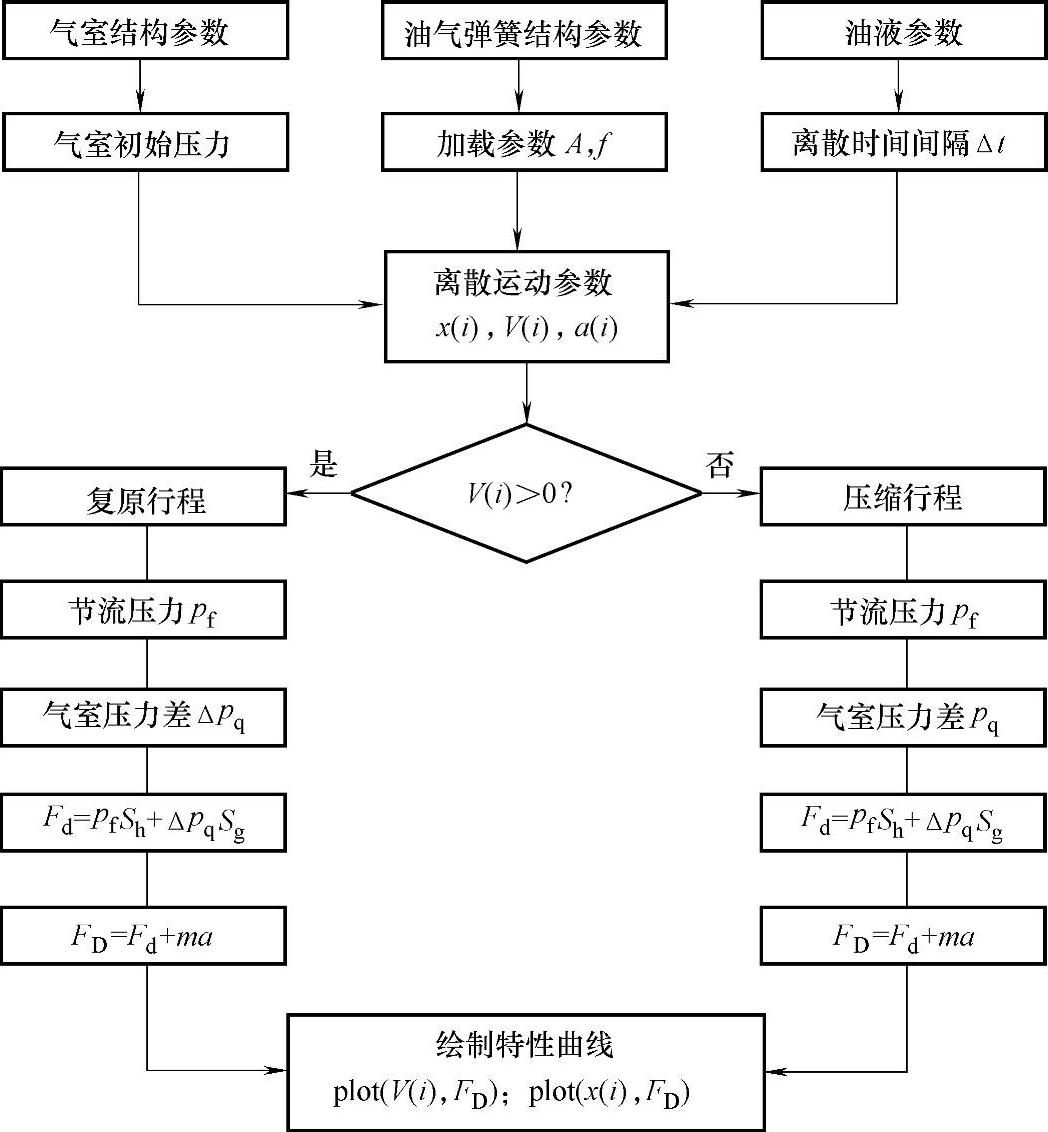

图11-9 油气弹簧特性仿真程序框图
1.复原行程特性
当运动速度V(i)>0时,对油气弹簧按照复原行程运动规律进行特性分析。在复原行程中,速度向上,节流阻尼力向下,气室压力减小,气室压差为负值。通过对复原行程的内、外特性分析,可以得到复原节流压力、气室压差、惯性力、流量和节流阀片的弯曲变形量。(www.daowen.com)
2.压缩行程特性
当运动速度V(i)<0时,对油气弹簧按照压缩行程运动规律进行特性分析。在压缩行程中,速度向下,节流阻尼力向上,气室压力增大,气室压差为正值。通过对压缩行程的内、外特性分析,可以得到压缩节流压力、气室压差、惯性力、流量和节流阀片的弯曲变形量。
3.整个行程特性
根据时间间隔点,可以得到在相应时间下的位移、速度、加速度、节流压力、节流缝隙增量、流量、气室压差、节流阻尼力、气室阻力和惯性力,然后利用程序即可以得到所要求的特性曲线。
