基于速度特性的减振器阀系参数CAD模块的主界面窗口，如图10-1所示。

软件主窗口的上端有下拉菜单，左边有树状结构的功能命令，右边有减振器特性曲线参数输入框，同时，在右侧跟随显示出输入减振器速度特性值所对应的特性曲线。利用基于速度特性的减振器CAD软件，可实现对减振器复原阀和压缩阀参数的CAD设计。在树状结构的功能命令窗口中，单击“复原阀参数设计”命令，则将显示“基于速度特性复原阀参数设计”窗口，如图10-1所示。其中，在减振器特性曲线参数输入框的下边是三个功能按钮，分别是【开始设计】、【保存数据】和【结果清零】。在界面主窗口的右侧中部，是减振器阀系参数CAD设计结果显示框，在界面主窗口的右侧下边是CAD图纸标准功能按钮，分别为【复原节流阀片】、【复原阀叠加阀片】和【复原限位间隙】。

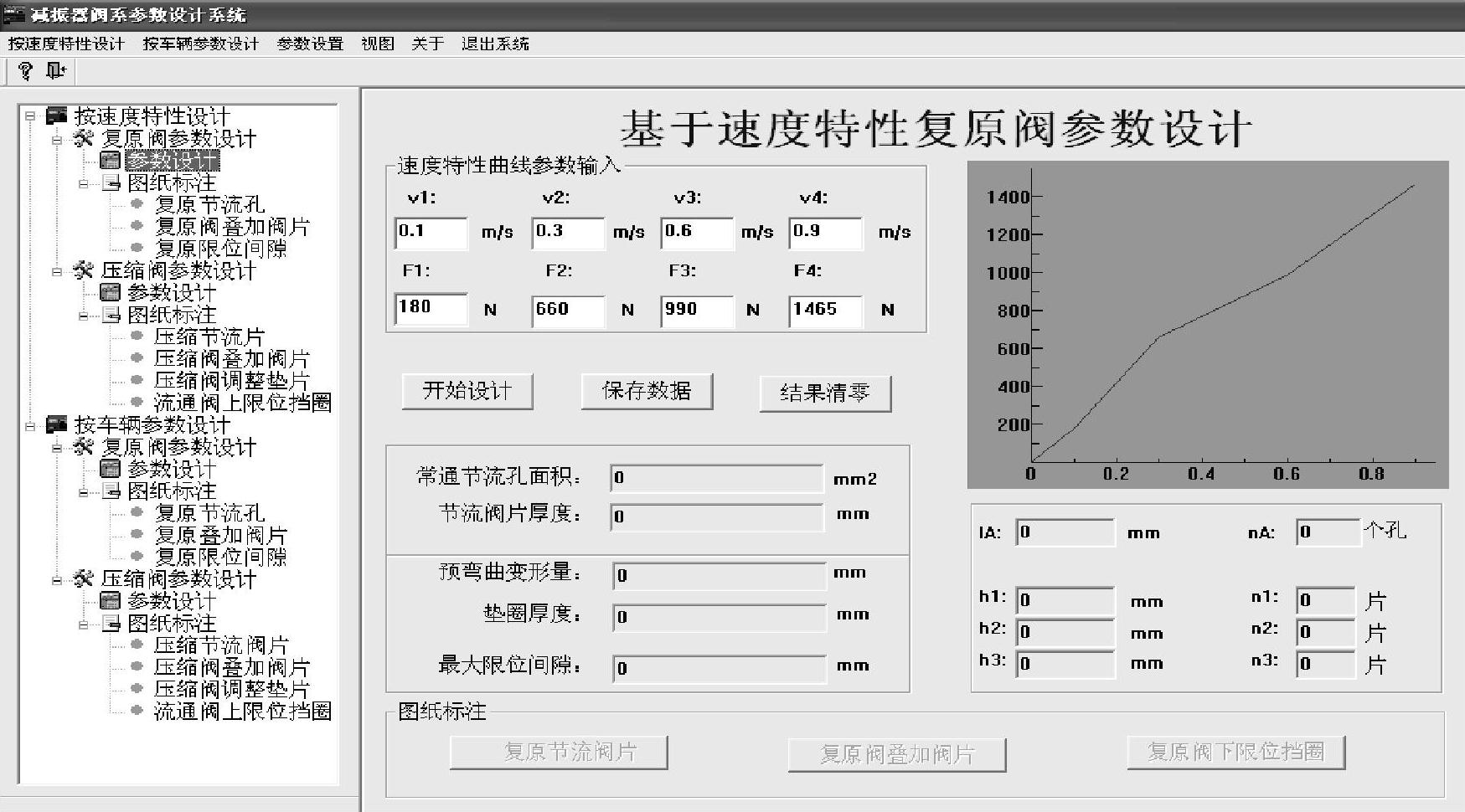

图10-1 基于速度特性的减振器复原阀参数CAD设计窗口

首先，利用【参数设置】菜单，可根据减振器结构和油液，对减振器结构参数和油液参数进行设置。随后，在树状结构的功能命令窗口中，单击“复原阀参数设计”命令，窗口将显示“基于速度特性复原阀参数设计”界面。在“速度特性曲线参数输入”输入框中，可输入减振器复原速度特性设计要求值，同时右侧所显示的减振器复原速度特性曲线将随输入特性数值而发生变化。最后，单击【开始设计】按钮，便可实现对基于多点速度特性的减振器阀系参数CAD设计。设计得到的减振器阀系参数设计结果，分别显示在主窗口的设计结果显示输出窗口中，其中包括：常通节流孔面积，以及与之相对应的常通节流孔的宽度和个数；节流阀片厚度，以及与之相对应的叠加阀片的厚度和片数。(www.daowen.com)

单击【保存数据】按钮，可对减振器节流阀参数CAD设计得到的结果数据进行保存，以便随后设计参考使用。单击【结果清零】按钮，则对当前特性输入数据值和设计结果进行清零处理，以便对该结构减振器其他特性设计要求的节流阀参数进行CAD设计；单击【复原节流孔】或【复原阀叠加阀片】或【复原限位间隙】按钮，便可分别可得到复原节流阀片或复原阀叠加阀片或复原阀下限位挡圈的CAD设计图，也可直接打印输出得到减振器阀系参数CAD设计图纸，用于减振器的实际设计和生产。

同理，在树状结构的功能命令窗口中，单击“压缩阀参数设计”命令，窗口将显示“基于速度特性压缩阀参数设计”界面，如果在“速度特性曲线参数输入”输入框中输入减振器压缩速度特性设计要求值，便可实现对减振器压缩阀参数的设计。单击【压缩节流阀片】、【压缩阀叠加阀片】、【压缩调整垫圈】或【流通阀上限位挡圈】按钮，则可分别可得到压缩节流阀片或压缩阀叠加阀片或压缩阀调整垫圈或流通阀上限位挡圈的CAD设计图。

减振器阀系参数CAD设计软件及其参数设计值准确可靠，设计减振器特性试验值与减振器特性设计要求值逼近，偏差＜8%。
