通过上面的分析,可知多片不同(相同)厚度节流阀片叠加在一起时,在轴对称力作用下,各叠加阀片的弯曲变形量相等,都等于总变形量,即等于厚度为he的单片节流阀片的变形量。对于单片节流阀片的变形解析计算方法,在第4章中已经阐述,这里不再赘述。下面重点研究叠加阀片的应力计算问题。
1.叠加节流阀片的压力

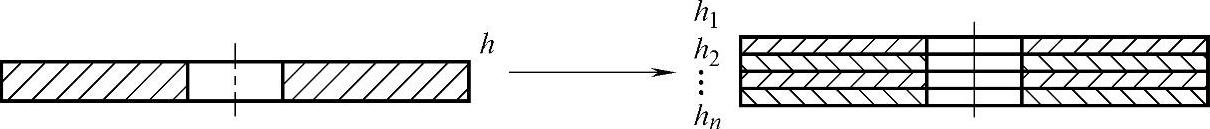

为了满足应力强度和阀片系列批量加工要求,一般将原单片设计厚度阀片拆分设计为多片叠加阀片,如图5⁃6示。
图5⁃6 阀片拆分为叠加阀片示意图

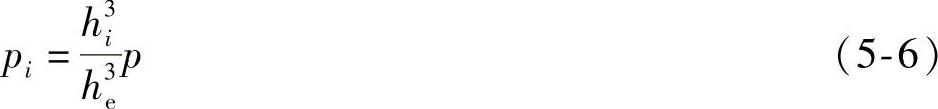

当n片阀片叠加时,根据式(5-1)和式(5-2),可得厚度为hi的节流阀片所受的压力pi为
定义hi/he=khi为叠加阀片hi的厚度系数,则式(5-6)可表示为
2.叠加节流阀片的应力

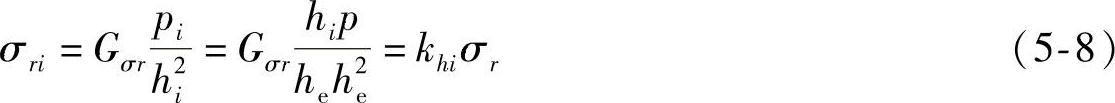

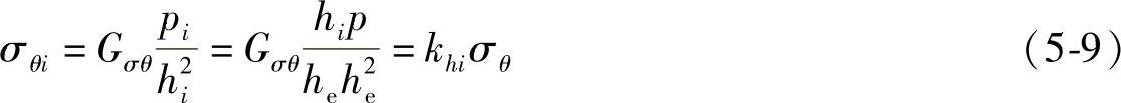

将式(5-7)代入阀片应力解析式,可得厚度hi阀片的径向和周向应力分别为(www.daowen.com)
由式(5-8)和式(5-9)可知:各叠加阀片应力的大小,与叠加阀片厚度的厚度系数khi成正比,也就是与阀片厚度成正比。因此,n片厚度分别为hi的叠加阀片,各叠加阀片最大应力σimax为
σimax=khiσmax (5-10)
定义第i片叠加阀片的应力系数为,则可知第i片叠加阀片的应力系数等于叠加阀片的厚度系数,即
khi=kσi (5-11)
据叠加阀片应力与原单片设计厚度应力之间的关系,得叠加阀片的最大许用厚度为
需要说明的是,叠加阀片应力的计算方法与阀片受到何种轴对称载荷无关。
