1.阀片任意半径位置变形

节流阀片在预紧力作用下,只要求得阀片在任意半径r位置处的变形系数,便可据式(4-51)求得阀片在任意半径r位置处的变形量。例如,上述节流阀片,其厚度h=0.3mm,在半径rk=7.0mm的圆周上施加作用力F0=17.5N,则阀片的变形曲线,如图4-18所示。

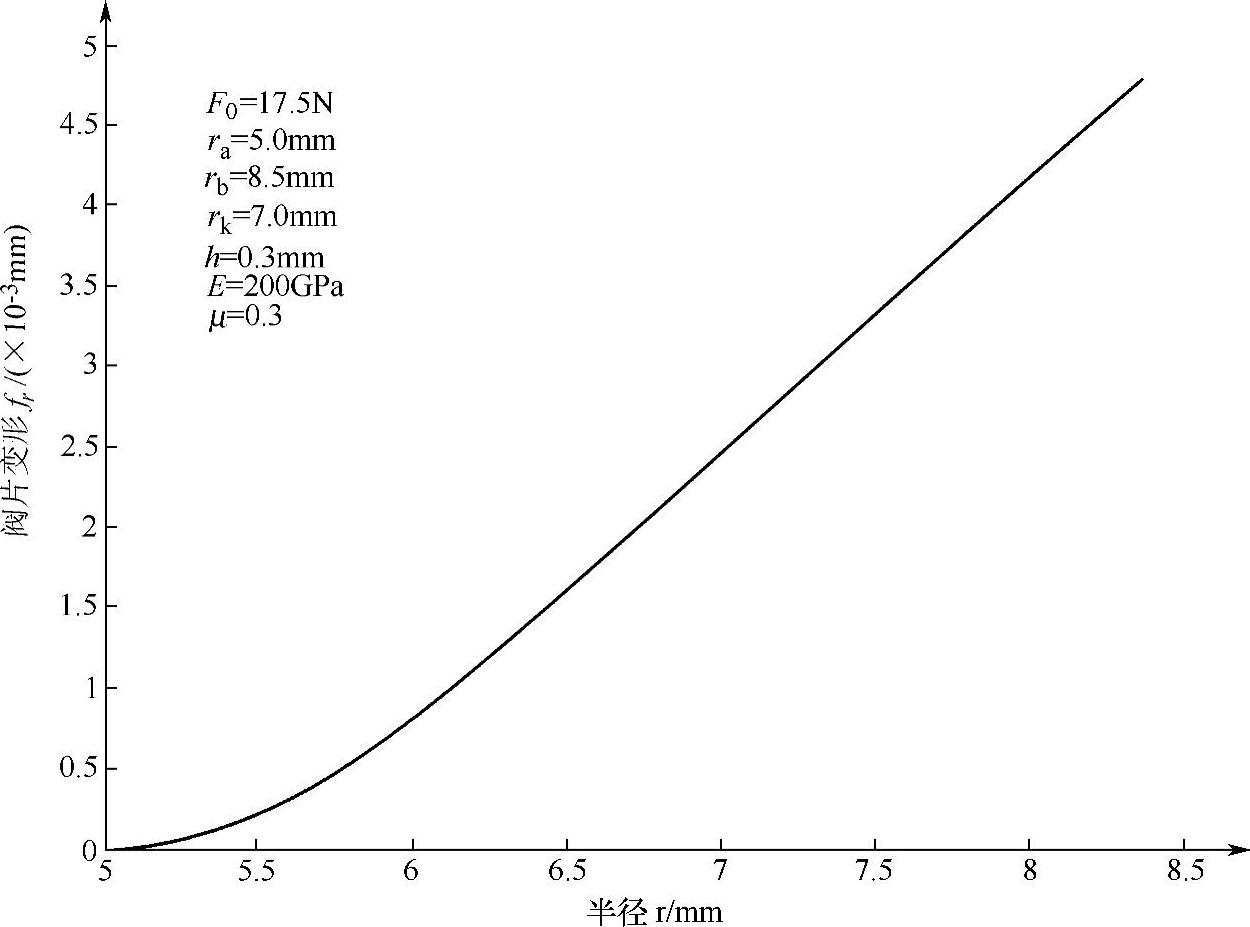

图4-18 阀片变形曲线

在弹簧预紧力F0=17.5N的作用下,节流阀片在不同半径处的变形量解析计算值,见表4-1。

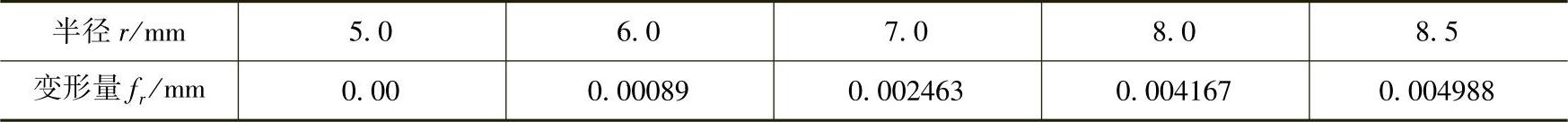

表4-1 阀片变形量解析计算值rk=7.0mm,F0=17.5N)


由此可知,在半径rk=7.0mm、预紧力F0=17.5N的弹簧作用下,节流阀片在外半径处的最大弯曲变形量为0.004988mm。

2.阀片在不同半径弹簧下的变形

利用式(4-51),可解析计算环形节流阀片在不同区段均布压力的作用下,在任意半径位置的变形量。例如,阀片内半径ra=5.0mm,外半径rb=8.5mm,阀片厚度h=0.2mm,分别在半径rk=6.0mm、7.0m和8.0mm施加预紧力F0=20N情况下,阀片在任意半径位置变形情况如图4-19所示。

在不同弹簧半径施加预紧力的变形解析计算结果,如表4-2所示。

3.阀片在不同弹簧预紧力下的变形量(www.daowen.com)

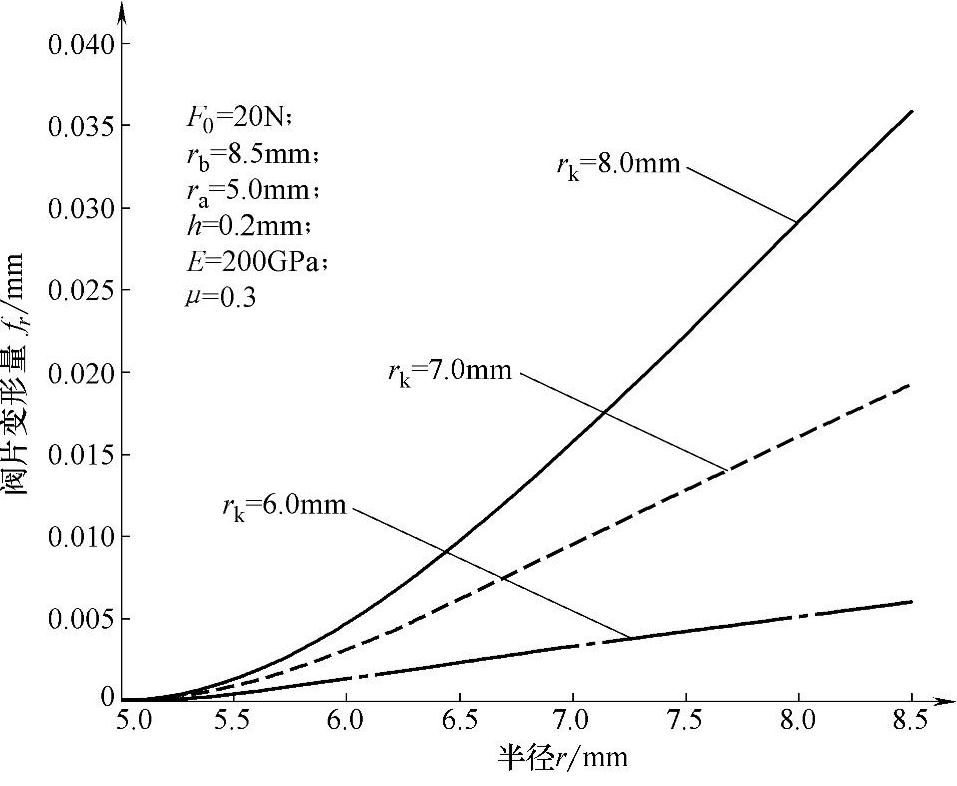

图4-19 阀片在不同半径弹簧下的变形曲线

阀片在相同位置半径处施加预紧力,其变形量将随着作用力的大小而变化。例如,对上述环形节流阀片,阀片厚度h=0.3mm,在半径rk=7.0mm处施加预紧力分别为F0=50N、25N和17.5N的情况下,节流阀片的变形情况如图4-20所示。

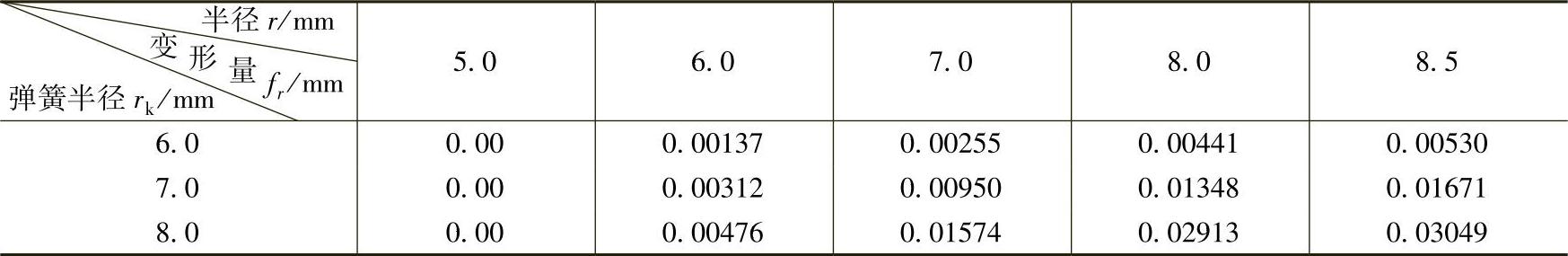

表4-2 在不同弹簧半径施加预紧力的阀片变形解析计算值

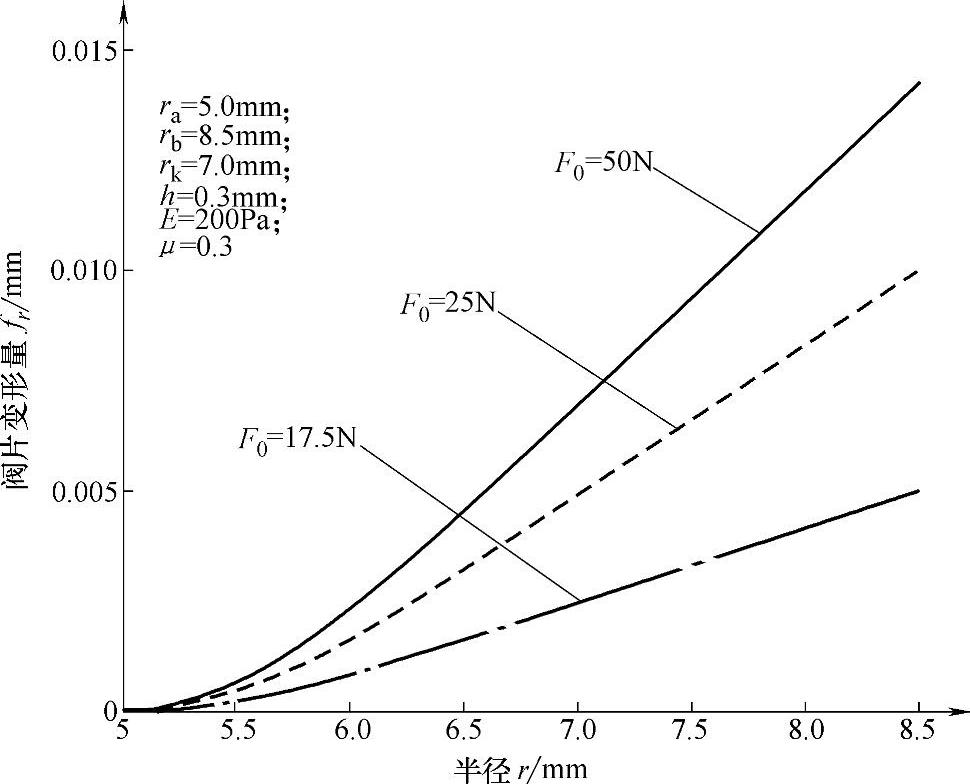

图4-20 阀片在不同弹簧预紧力下的变形曲线

在不同弹簧预紧力的作用下,节流阀片在不同弹簧预紧力下的变形解析计算结果如表4-3所示。

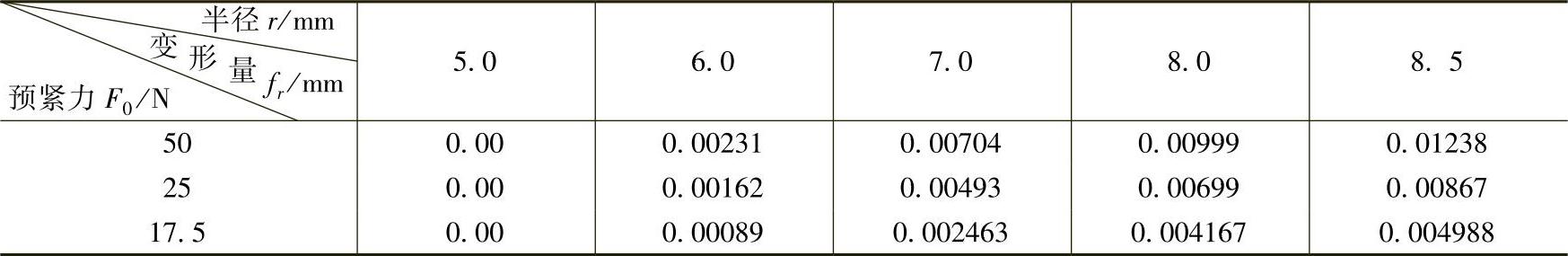

表4-3 节流阀片在不同弹簧预紧力下的变形解析计算结果


由上述可知,厚度h=0.3mm的节流阀片,在半径rk=7.0mm位置处,分别施加50N、25N和17.5N的预紧力,节流阀片最大变形量分别为0.01238mm、0.00867mm和0.004988mm。
