1.投影的三要素是____。

2.投影分为中心投影和____两大类。

3.为了将三个投影面展开到同一张图上，应保持____面不动，将____面绕____轴向下旋转____，将____面绕____轴向后旋转____。

4.与H面平行的直线叫____，与V面平行的直线叫____，与W面平行的直线叫____。

5.与H面垂直的直线叫____，与V面垂直的直线叫____，与W面垂直的直线叫____。

6.水平线的水平投影反映直线的实长，同时也反映出直线对____面和____面的倾角。

7.正平线的正面投影反映直线的实长，同时也反映出直线对____面和____面的倾角。

8.侧平线的____投影反映直线的实长，同时也反映出直线对____面和____面的倾角。

9.如果一条直线的水平投影为一个点，则该直线为____。

10.正垂线的投影为一个点，其余两面投影分别平行于____轴和____轴。

11.侧垂线的投影为一个点，其余两面投影分别平行于____轴和____轴。

12.用几何元素表示平面共有____种方法，分别是____

____

____

____。

13.平行于H面的平面称为____，平行于V面的平面称为____，平行于W面的平面称为____。

14.垂直于H面的平面称为____，垂直于V面的平面称为____，垂直于W面的平面称为____。

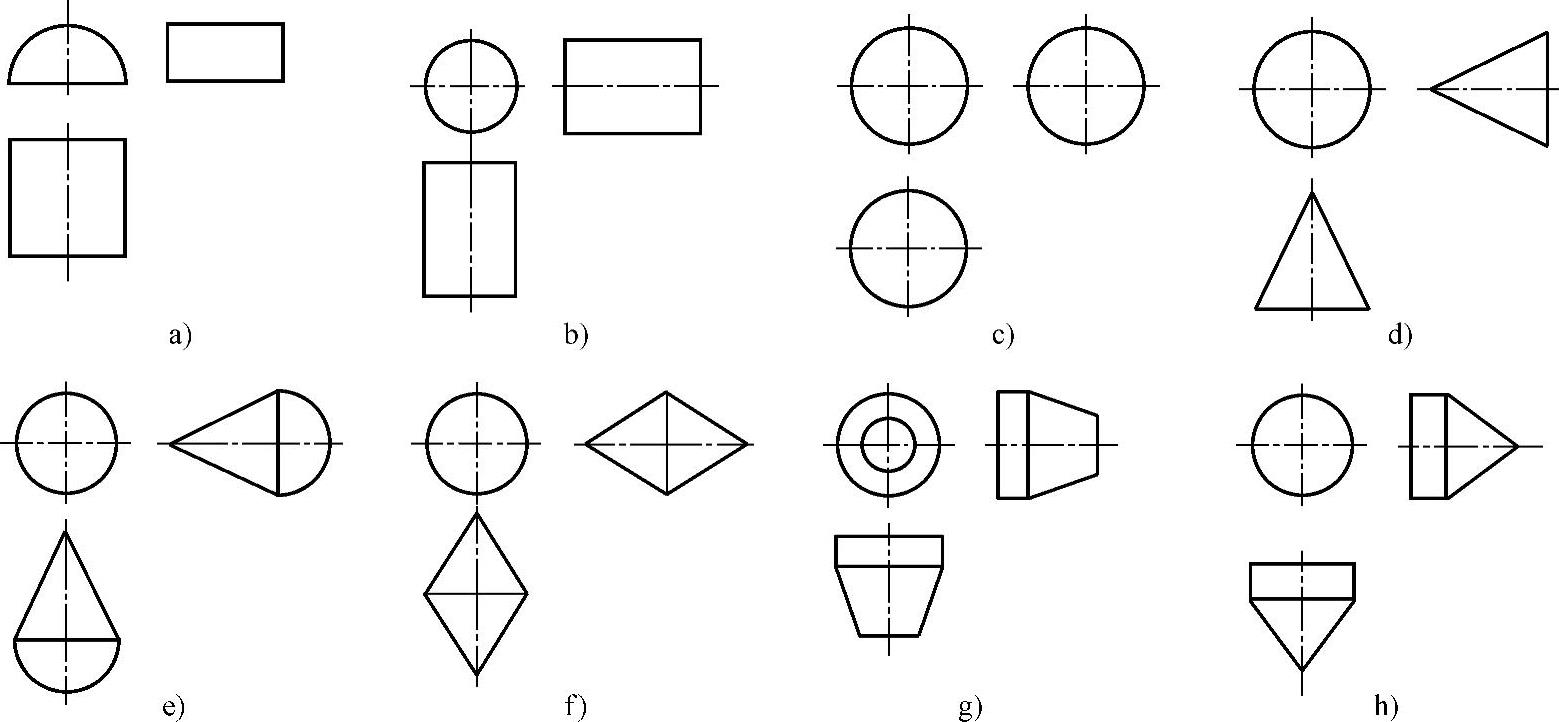

15.图7a～h所示为若干几何形体的立体图，图8a～h所示为其对应的正投影图。仔细阅读，找出对应的编号，将其填写在表2中。

图 7

表2 立体图与正投影图的对应关系

图 8

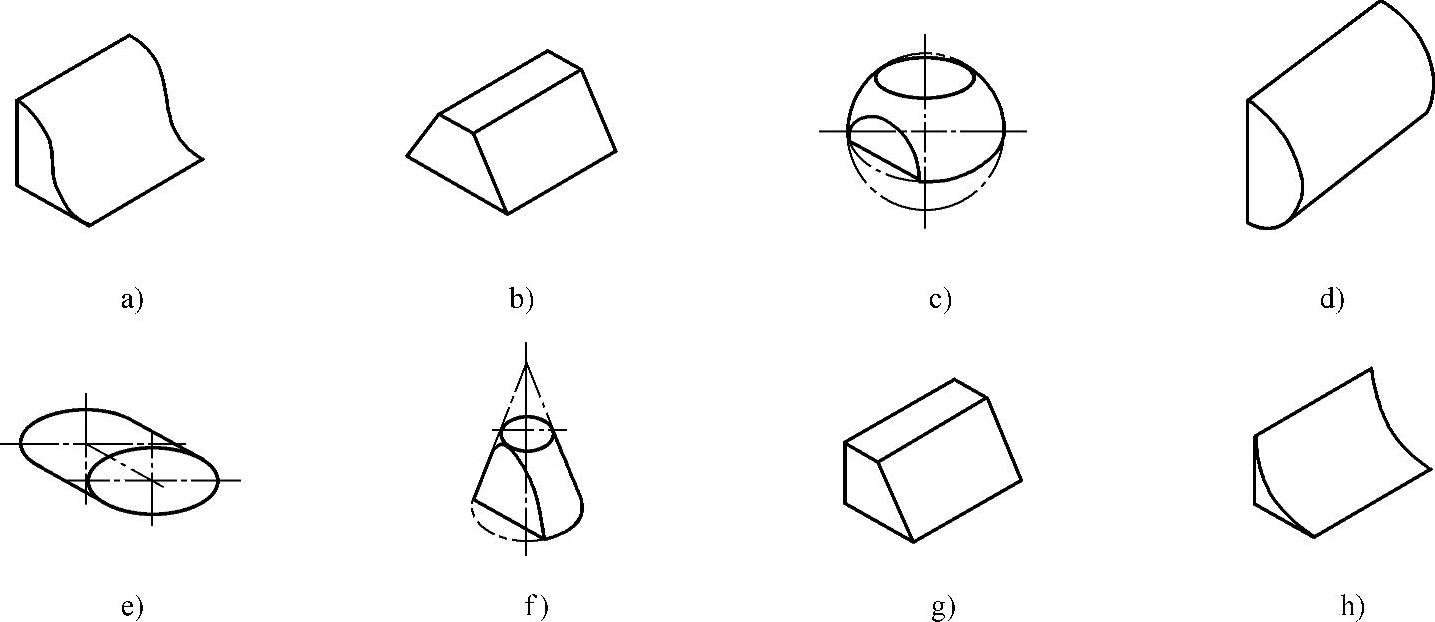

16.图9a～h所示为若干几何形体的立体图，图10a～h所示为其对应的正投影图。仔细阅读，找出对应的编号，将其填写在表3中。

图 9

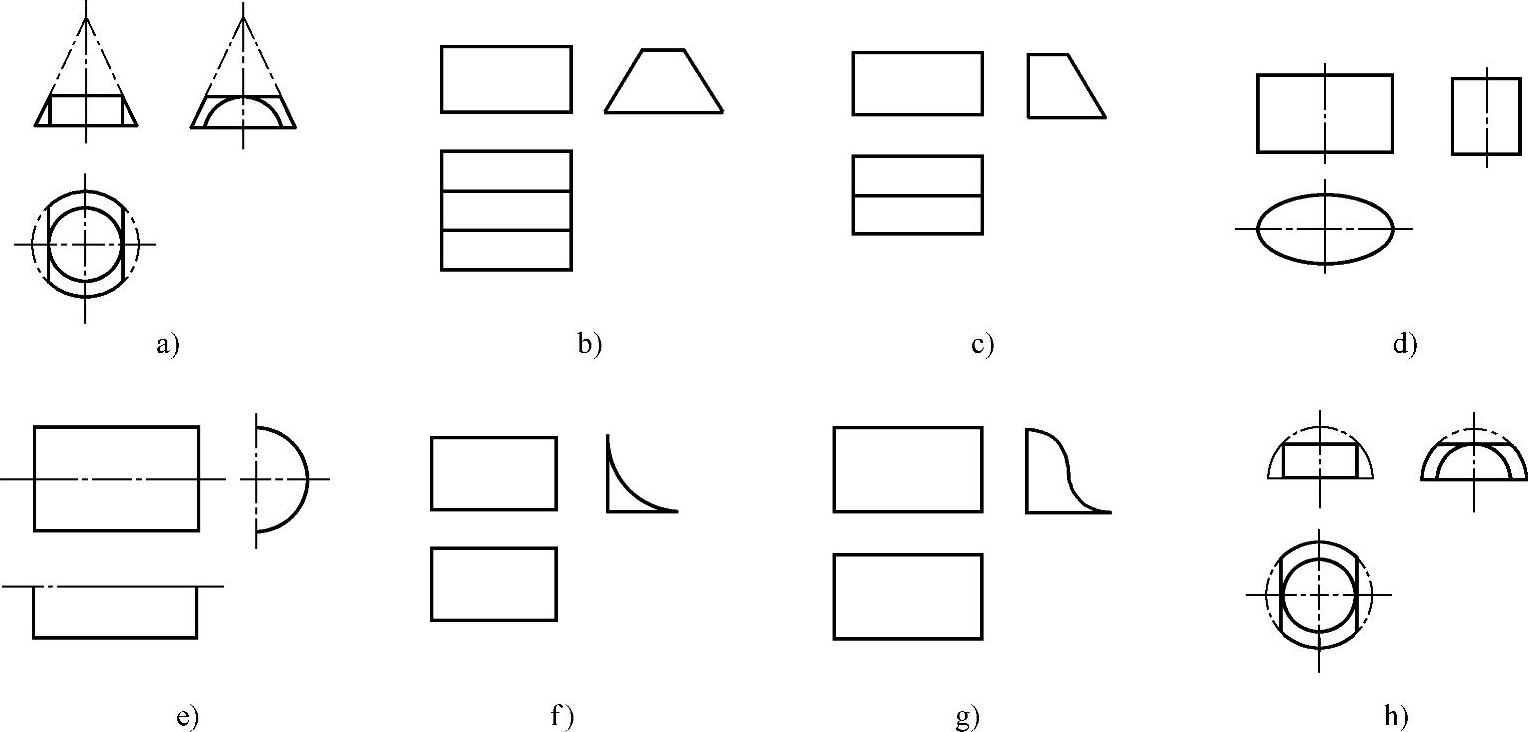

图 10

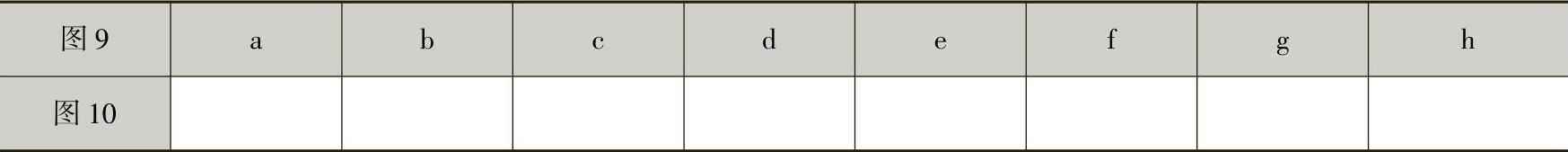

表3 立体图与正投影图的对应关系

17.大量性建筑的特点是建造数量多，规模小，结构简单，通用性强。例如：____、____、____。

18.大跨度空间结构的形式很多，常见的有____、____、____。

19.对住宅，≤__层的为多层，≥____层的为高层；对公共建筑，____m以下的为多层，24m以上的为高层；100m以上的为超高层。

20.民用建筑的基本组成部分有____、____、____、____、____、____、____。

21.墙体除了承重外，还起____和____作用。

22.水平扩大模数基数为3M____、____，分模数基数为1/10M、____。

23.如果楼板长度的标志尺寸为3300mm，缝隙尺寸为20mm，如果允许误差为±5mm，那么，楼板长度的实际尺寸应在____～____之间。

24.镜像投影所得的视图应在图名后注写“____”二字。

25.在____面之后____面之下____面之左的空间为第三分角。

26.建筑图样的尺寸起止符号一般用一段45°的____线表示，长约____mm，从垂直方向向右旋转____。

27.剖切位置线的长度为____mm，投射方向线的长度为____mm。

28.根据不同的剖切方式，剖面图有全剖面图、____、____、____和____。

29.基本建设必须严格按照“____”的程序进行。

30.GB/T50001—2010中各项的含义如下：“GB”代表____，“T”代表____，“50001”是____，“2010”是____。

31.图纸长边加长的基本单位是图纸长度的____。

32.基本线宽b通常为____mm或____mm。

33.在较小图形中，单点长画线或双点长画线，可用____代替。

34.多层构造或多层管道共用引出线，应通过被引出的各层。文字说明宜注写在水平线的上方，或注写在水平线的端部，说明的顺序应____，并应与被说明的层次相互一致；如层次为横向排序，则由上至下的说明顺序应与____的层次相互一致。

35.定位轴线编号圈的直径为____mm。

36.表示____。

37.表示____。

38.拉丁字母的（ ）不得用做轴线编号。

39.圆形平面图中圆周定位轴线的编号，宜用____表示，从____向____顺序编写。

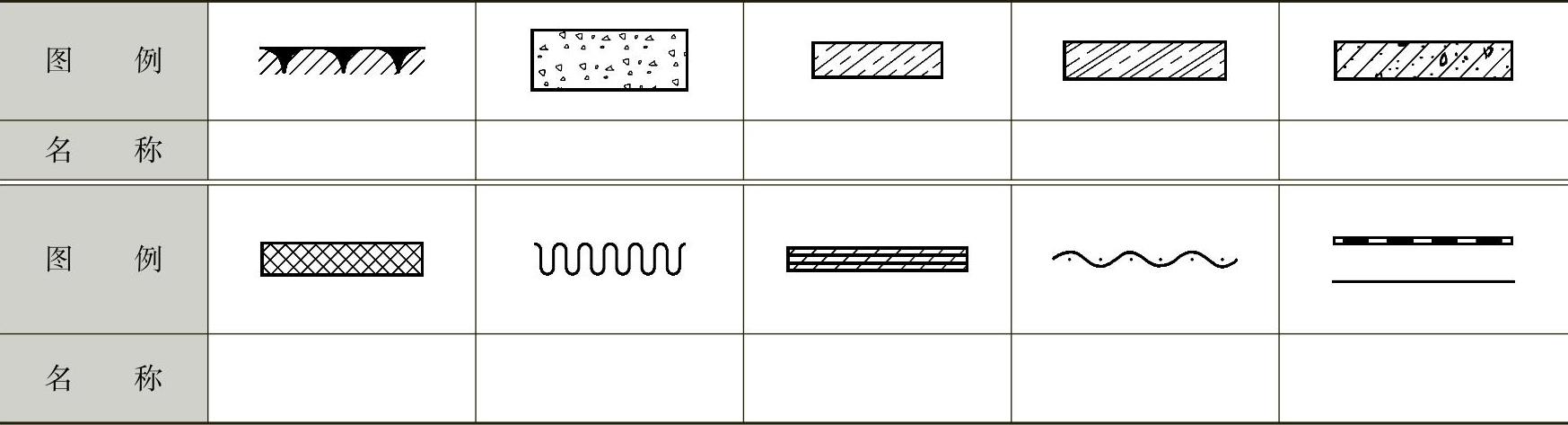

40.根据图例在表4中填写建筑材料的名称。(www.daowen.com)

表4 建筑材料的图例

41.杆件或管线的长度，在单线图（如桁架简图、钢筋简图）上，可直接将尺寸数字沿杆件或管线的____注写。

42.连续排列的等长尺寸，可用____的形式标注。

43.测量坐标网的坐标代号用“X、Y”表示，X表示____方向，Y表示____方向。

44.施工首页图是建筑施工图的第一张图样，主要内容包括____、____、____、____、____。

45.总平面图主要用来表示新建房屋基地范围内的____、____、____和____的建筑物、____及____，包括地形、地貌、____及障碍物、____（如管道、光缆等）。从总平面图上可以了解到新建房屋的____、平面形状____、____、____、____，新建道路和____，原有____、____、____、水电设施等。

46.在总平面图中新建房屋的定位方法有三种，分别是按____，按____，按____。

47.总平面图用____表示方位和风向，图中虚线表示____，实线表示____。

48.图4-3中，新建建筑的工程名称为____，层数为____层。其北面是____，____层；再往北是____，____层；新建建筑的南面依次是办公楼，4层，____，____层。

49.图4-3中，计划新建的建筑有____，拆除的建筑有____。

50.图4-3中，新建建筑的朝向为____，主导风向为____，夏季主导风向为____。

51.用一个水平面在____某一位置将建筑物切开，移去上面的部分，对剩下的部分向下作正投影，就得到了楼层的平面图。

52.平面图中的第一道尺寸，用来标注____等细部的大小和位置，称为细部尺寸。每一个标注对象必须标出其长度（称为____）和与附近的定位轴线之间的尺寸（称为____）。

53.厨房、卫生间、阳台等部分，常常比相邻主体部分的地面低____mm。

54.立面图的名称有三种命名方式，分别是____、____和____。

55.当标注构件的顶面标高时，应标注____，当标注构件底面标高时，应标注____。

56.剖面图主要用来表示房屋内部的结构和构造在竖向的____、____、____。

57.剖面图剖切位置的选择以为原则，通常选择____和____的部位。

58.图4-15为某住宅的1-1剖面图。该剖面为____，从____剖开，转折后通过____，投影方向为____。

59.从图4-15中可以看出，该住宅的主体部分有层，层高均为m，楼梯间局部层，第四层的层高为__m；室内外高差__m，高出屋面的女儿墙，其高度分别为__m和__mm；建筑总高____m。

60.楼梯总是由____几个部分组成。

61.楼梯详图包括____。

62.为了保证建筑的安全，必须对建筑结构和构件进行正确合理的计算、选择和计算，这一过程称为____。

63.结构平面图中，构件应采用____表示，能单线表示清楚的可用____表示，定位轴线应与____一致，并标注____。

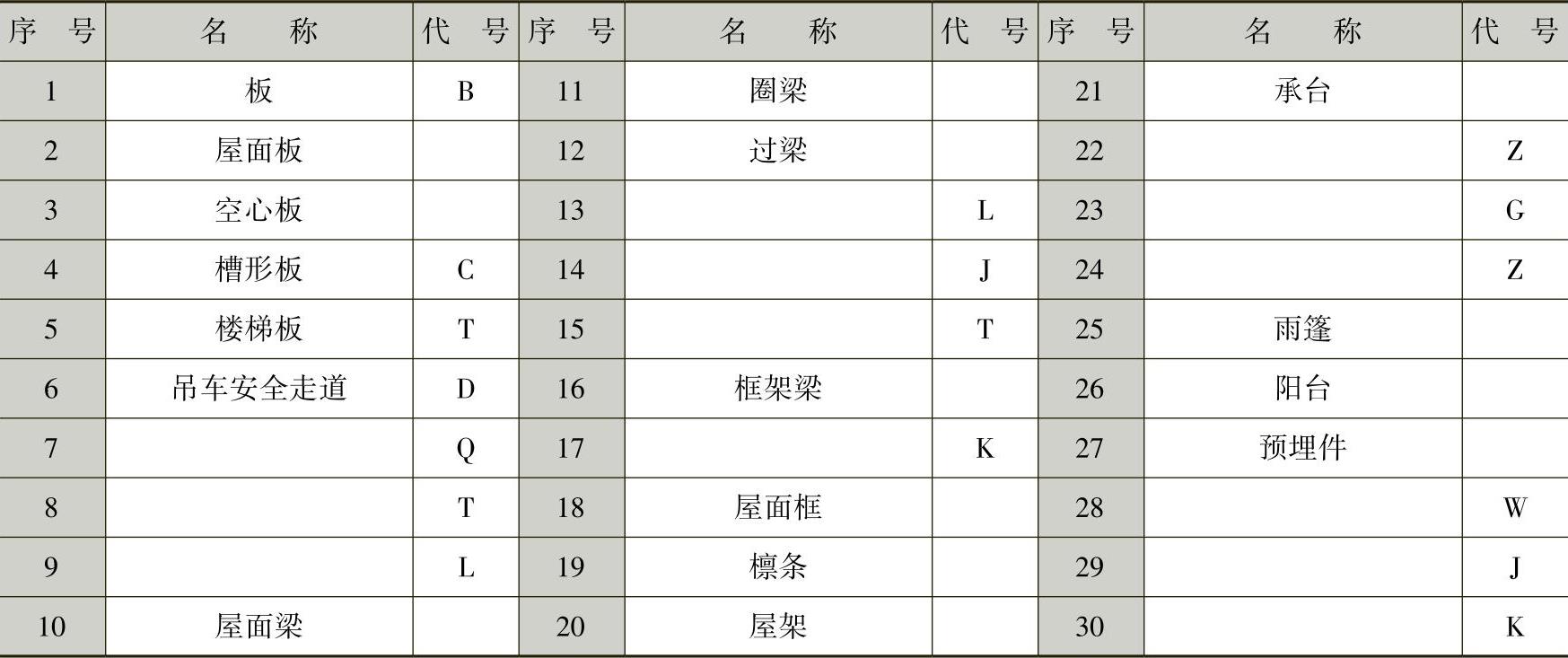

64.在表5中填写正确的结构构件代号或名称。

表5 常用构件代号

65.对称的钢筋混凝土构件，可在同一图样中一半绘制____，另一半绘制____。

66.基础总是埋在地面的土层中，施工完成后必须用土掩埋，属于__工程。

67.基础通常用____及钢筋混凝土等材料做成。

68.桩基础由____和____两部分组成。

69.基础平面图中，基础的外围轮廓线是____的边线，不是____的边线。

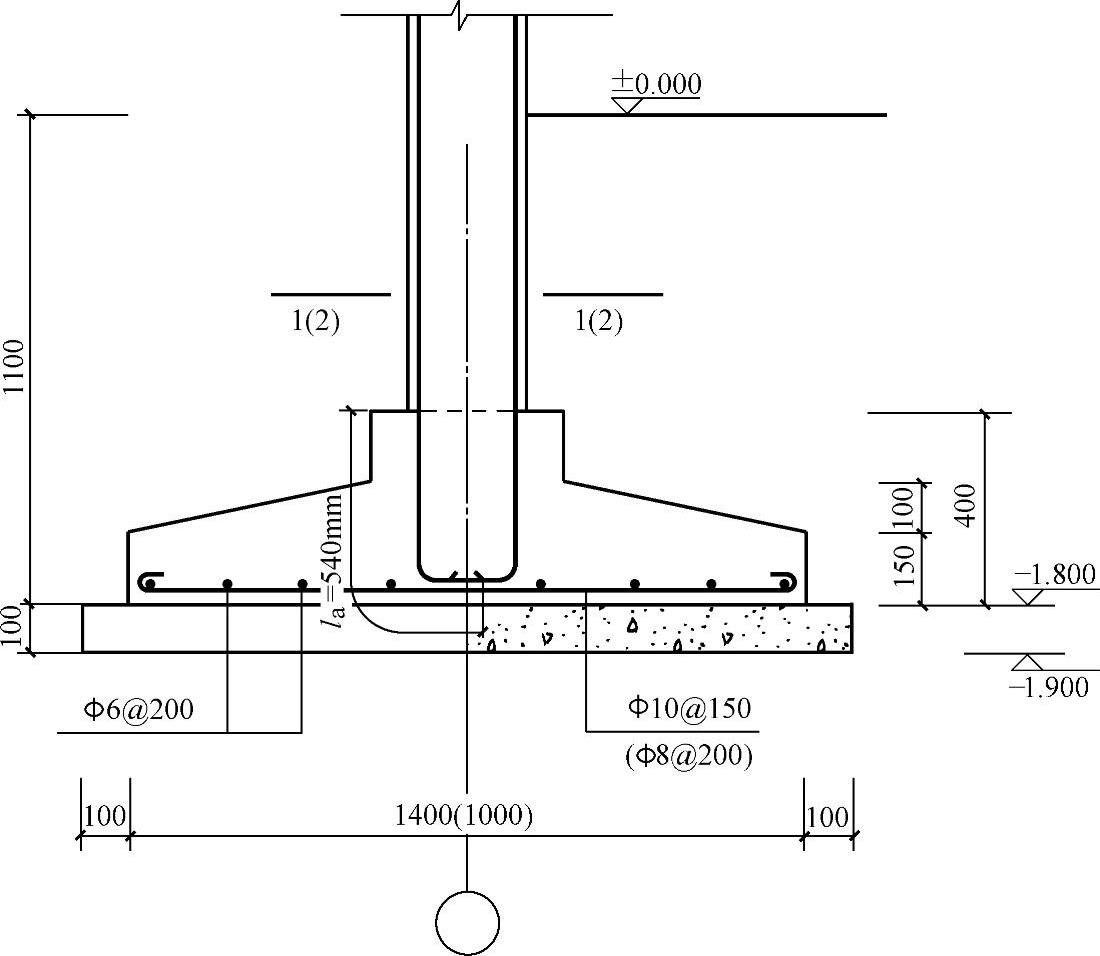

70.图11和图12所示分别为某基础的剖面图和断面详图，1—1断面和2—2断面分别用于两个不同的构造柱。该基础的埋深为____，基础的宽度为，基础的高度为____，基础的受力筋和分布筋分别为____，柱内纵筋和箍筋分别是____。

图11 某基础剖面图

图12 某基础断面详图

71.结构布置平面图是表示建筑各层____布置的图样，由____和____以及____和必要的____等组成。

72.如果板的上下钢筋分别单独配置，称为____；如果支座附近的上部钢筋是由下部钢筋弯起得到就称为____。

73.目前我国装饰工程的制图方法主要是套用《____标准》和《____标准》。

74.建筑装饰方案图一般包括____，主要表达____的大致效果。建筑装饰施工图一般包括____、顶棚平面图、____、____、____，主要用于____。

75.设备施工图按照专业的不同分为____、____和____。

76.污水系统一般包括____等；雨水系统一般由____等组成。

77.室内给水系统一般由____等组成。

78.室内给排水工程图包括____。

79.供暖系统由____、____和____三部分组成。

80.机械循环热水供暖系统由____等组成。主要依靠____促使水在系统内循环。

81.在机械循环热水供暖系统中，为了顺利地排除系统中的____，供水干管应按____有____的坡度，并在供水干管的最高点设置____。

82.电气平面图主要表示电气设备的____和线路的____情况，包括变电室平面图、____等。

83.电气系统图主要表示____以及____等。

84.某照明灯具的文字标注为：

，其中，a为____；b为____；c为____；d为____；e为____；f为____；l为____。
