1.导线的识读

建筑内部导线多采用绝缘导线，其标注的方法及含义如图9-2所示。

BV表示铜芯塑料绝缘线、BX表示铜芯橡胶绝缘线、BLV表示铝芯塑料绝缘线、BVV表示铜芯塑料绝缘护套线、BLVV表示铝芯塑料绝缘护套线。

例：BV—2.5表示截面积为2.5mm²的铜芯塑料绝缘线；BVV—4表示截面积为4mm²的铜芯塑料绝缘护套线；ZRBLV—2.5表示截面积为2.5mm²的阻燃铝芯塑料绝缘线；NHBX—10表示截面积为10mm²的耐火铜芯橡胶绝缘线。

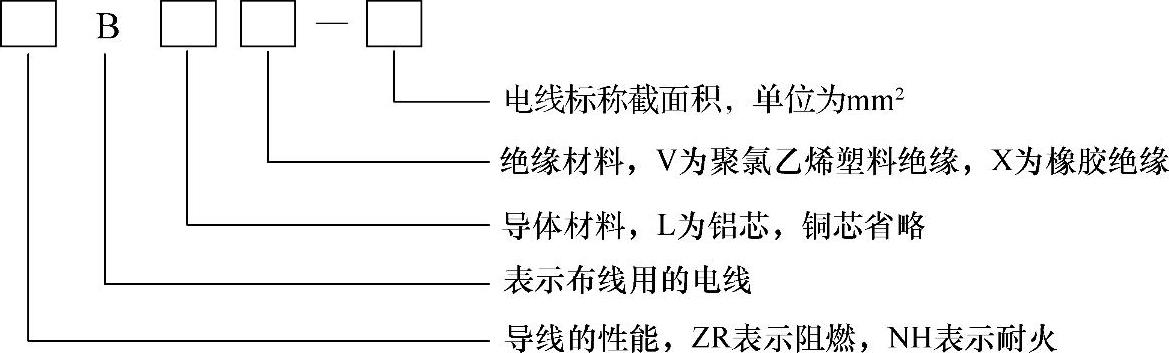

图9-2 绝缘导线的标注方法及含义

2.参照代号的识读

根据工程规模的大小，一个项目的参照代号可以有多种不同的标注方法。以照明配电箱为例，如果一个建筑工程的楼层超过10层，一个楼层的照明配电箱数量超过10个，则可以有以下四种标注方法：(www.daowen.com)

方法1：AL□□□□

方法2：AL□□□□（与方法1中楼层位置和数量对调）

方法3：+□□-AL□□

方法4：-AL□□+□□

方法1中，最后两位表示楼层位置的十位数和个位数，如果十位数处是B则表示地下层，例如12表示12层，B2表示地下2层。前两位则表示数量的十位数和个位数。

如果是地下层的，因为有符号B，位置和数量不会混淆，这样的标注简洁。

为了防止混淆，通常采用方法3和方法4的标注方法。+表示位置信息，-表示数量信息。例如，+15-AL20表示15层、20个。
