在建筑电气施工图中，各种电气设备、元件和线路都是用统一的图形符号和文字符号表示的。应尽量按照国家标准规定的符号绘制，如（GB/T 4728.1～5—4728.2005、GB/T 4728.6～4728.13—2008）等，一般不允许随意进行修改，否则会造成混乱，影响图样的通用性。对于标准中没有的符号可以在标准的基础上派生出新的符号，但要在图中明确加注说明。图形符号的大小一般不影响符号的含义，根据图面布置的需要也允许将符号按90°的倍数旋转或成镜像放置，但文字和指向不能倒置。

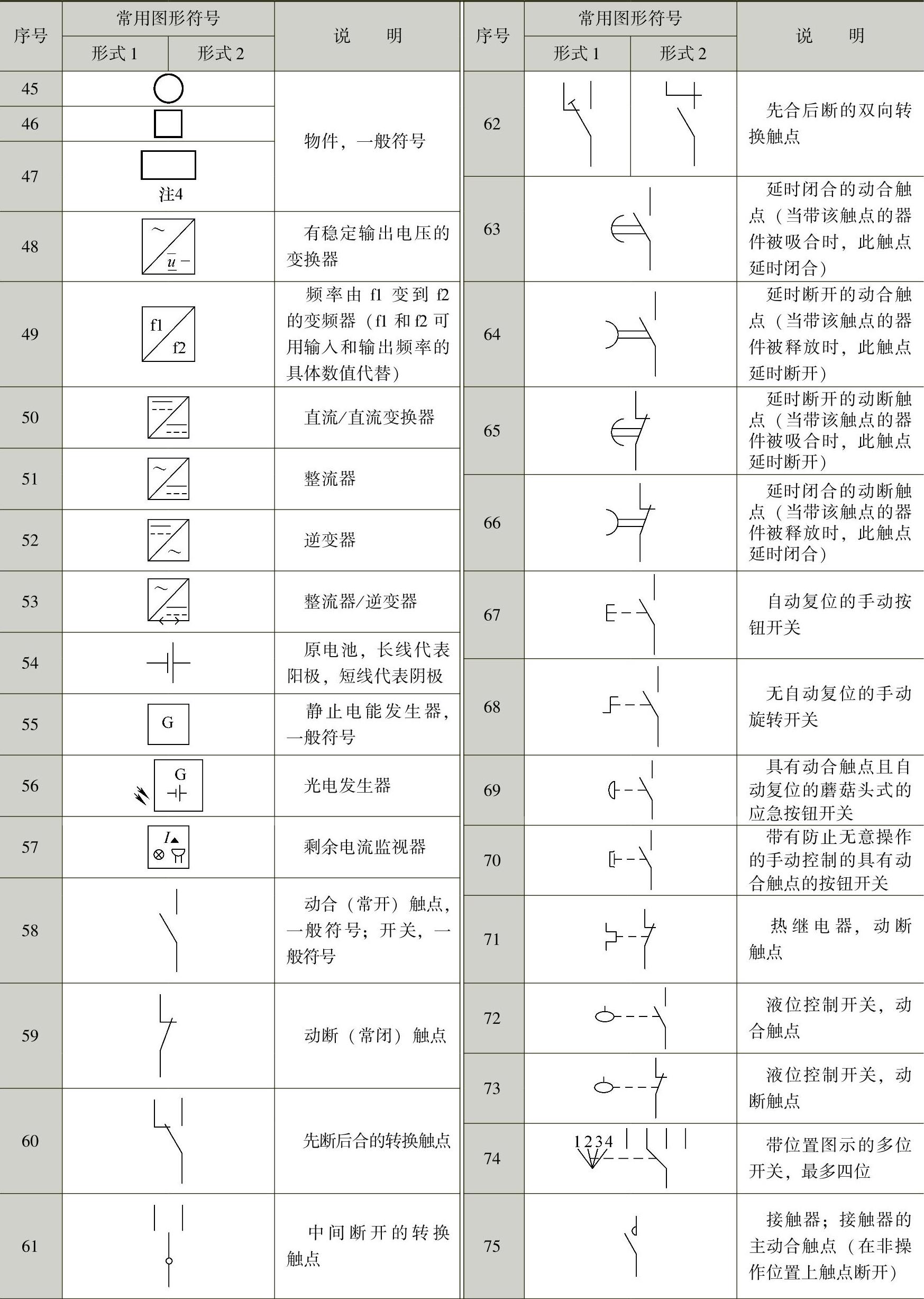

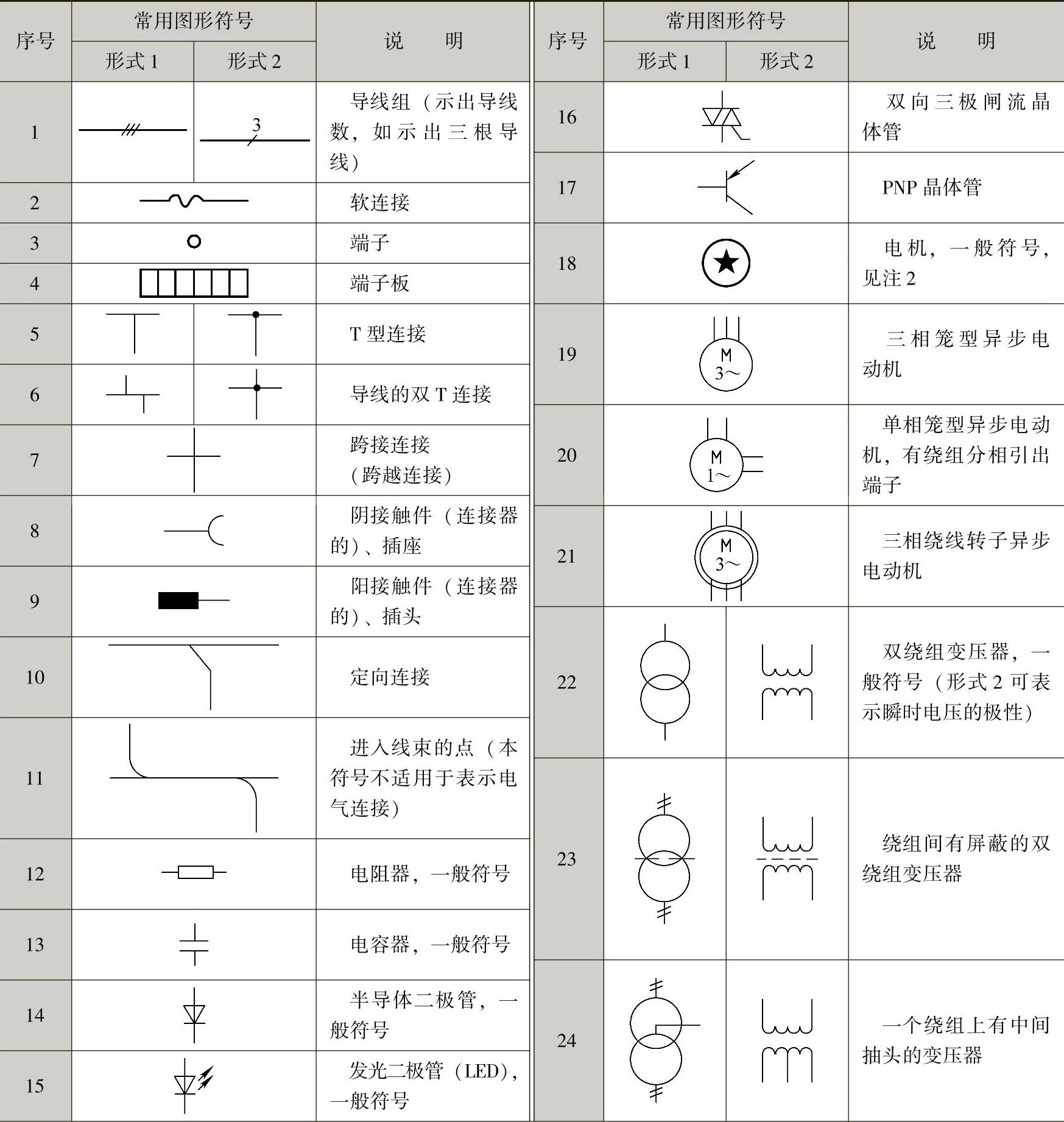

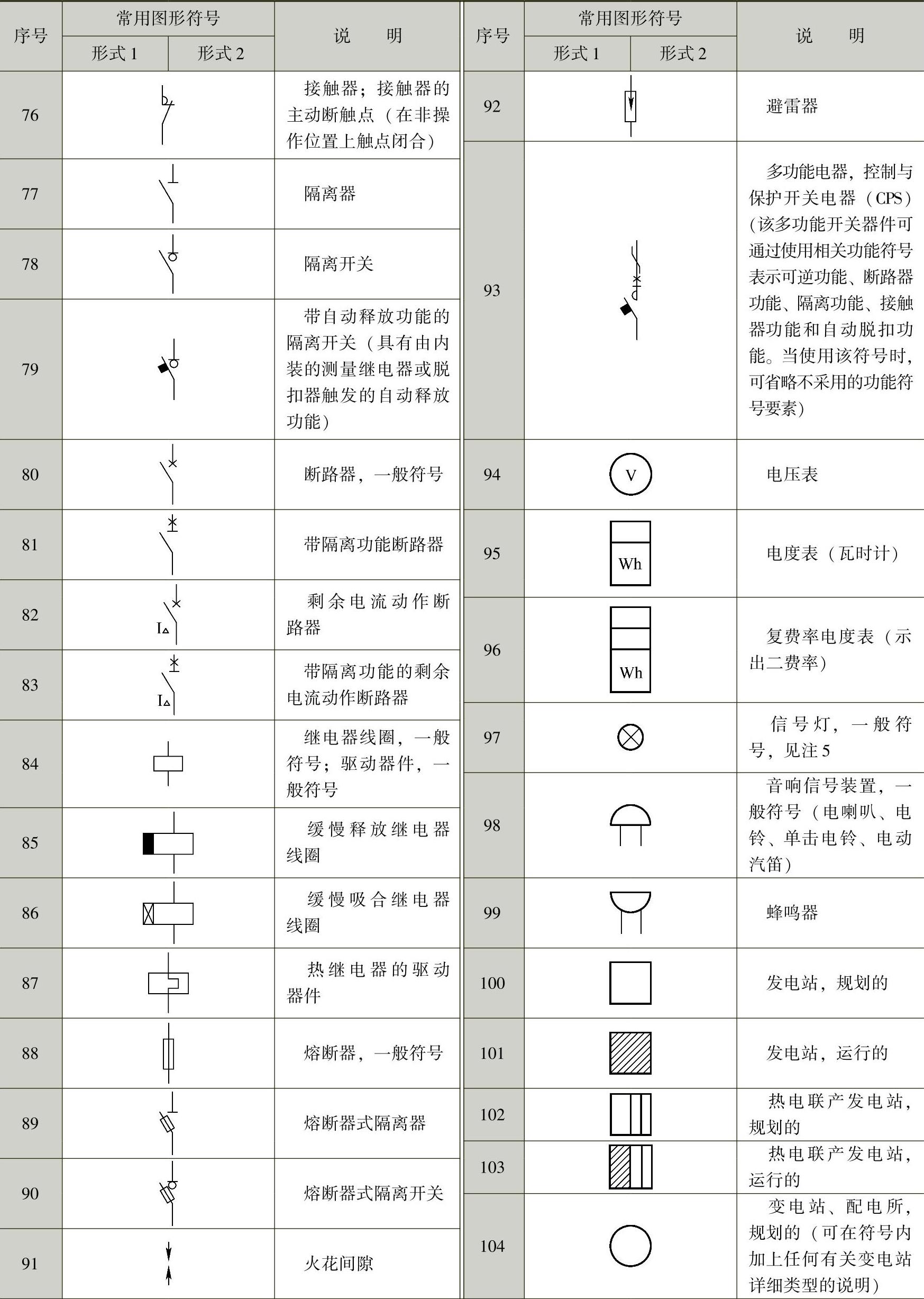

1）强电图样的常用图形符号见表9-6。

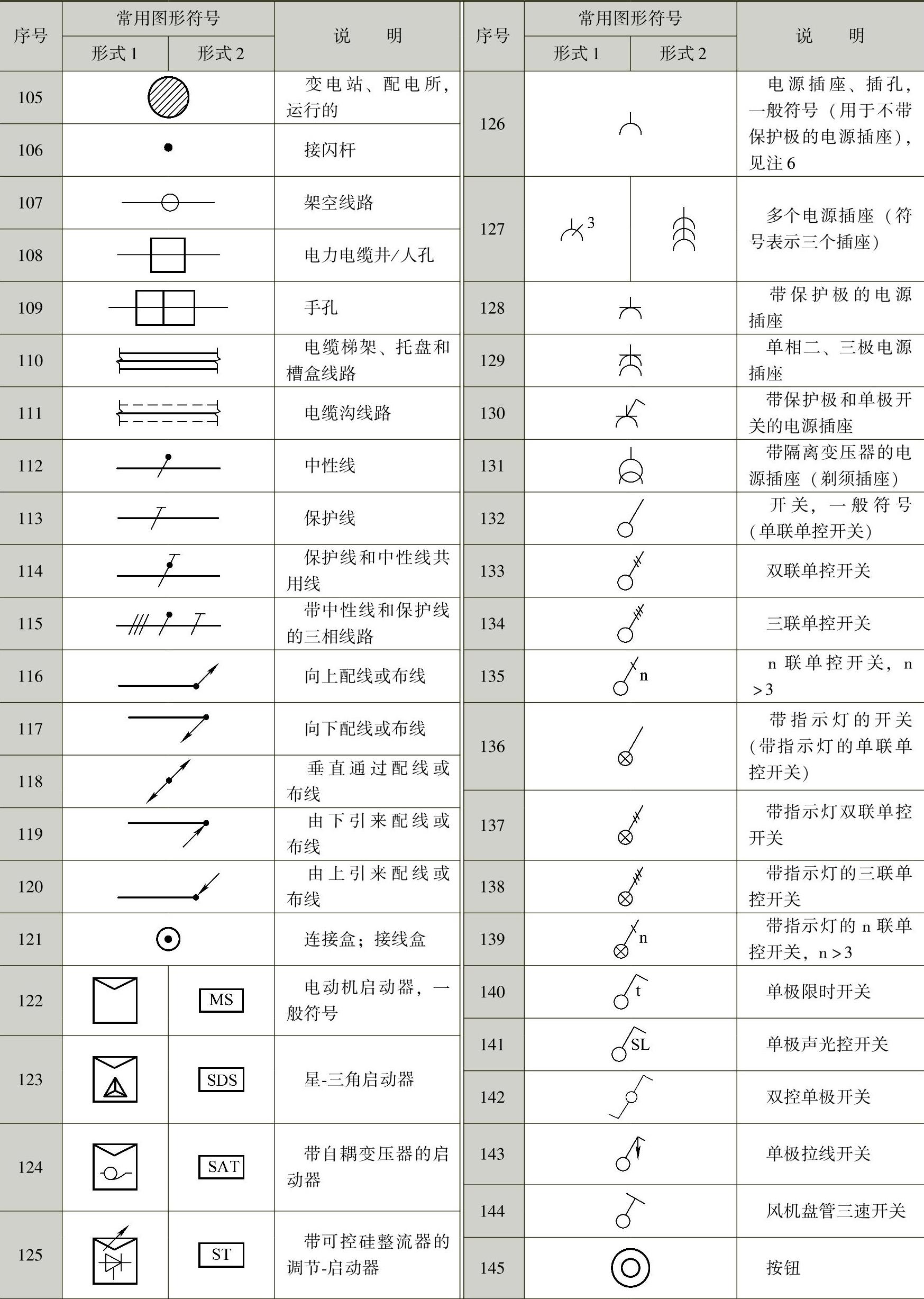

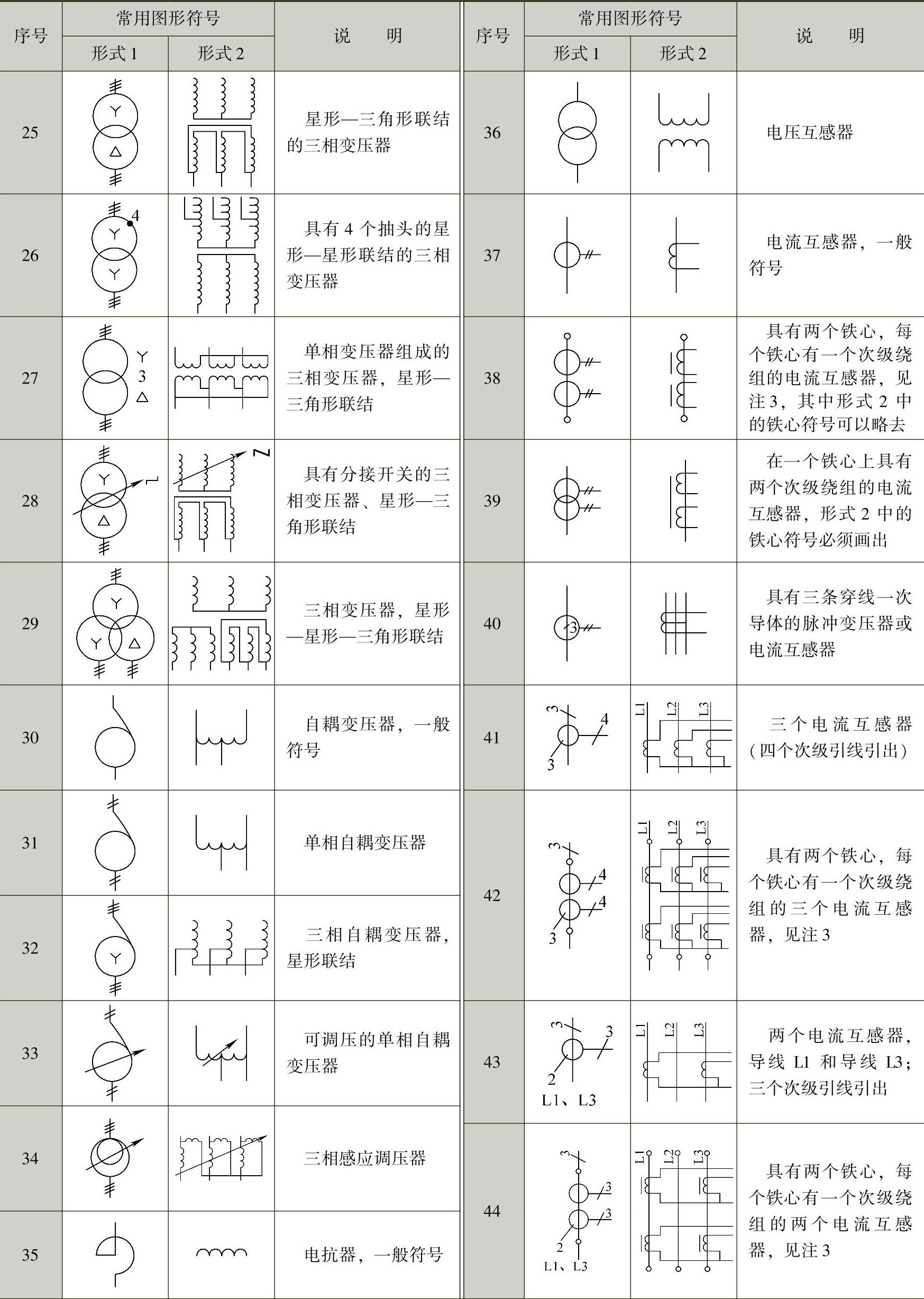

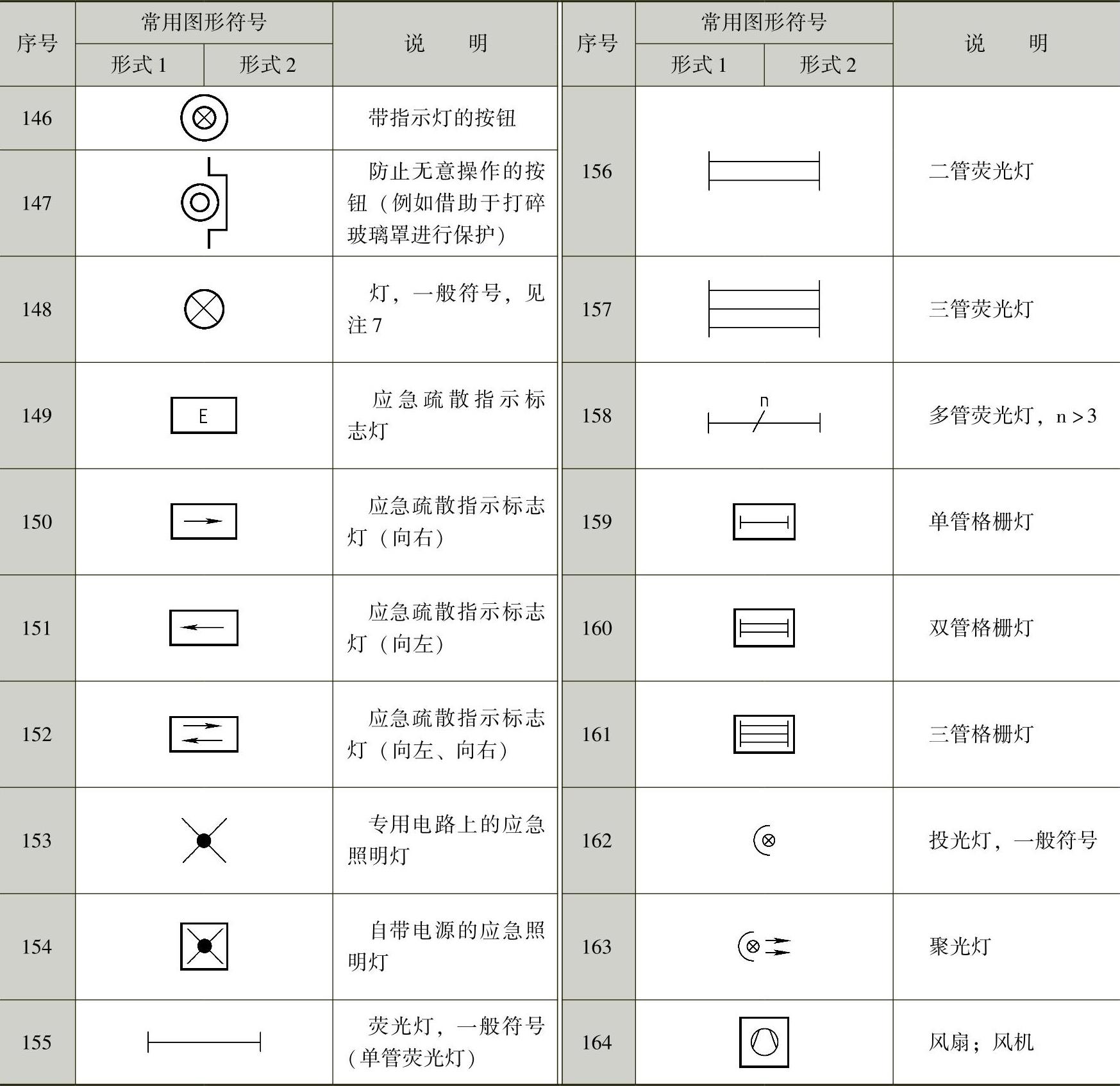

表9-6 强电图样的常用图形符号

（续）

（续）

（续）

（续）

（续）

注：1.当电气元器件需要说明类型和敷设方式时，宜在符号旁标注下列字母；FX-防爆；EN-密闭；C—暗装。

2.当电机需要区分不同类型时，符号“★”可采用下列字母表示；G-发电机；GP-永磁发电机；GS-同步发电机；M-电动机；MG-能作为发电机或电动机使用的电机；MS-同步电动机；MGS-同步发电机-电动机等。

3.符号中加上端子符号（○）表明是一个器件，如果使用了端子代号，则端子符号可以省略。

4.▭可作为电气箱（柜、屏）的图形符号，当需要区分其类型时，宜在▭内标注下列字母；LB-照明配电箱；ELB-应急照明配电箱；PB-动力配电箱；EPB-应急动力配电箱；WB-电度表箱；SB-信号箱；TB-电源切换箱；CB-控制箱、操作箱。

5.当信号灯需要指示颜色，宜在符号旁标注下列字母；YE-黄；RD-红；GN-绿；BU-蓝；WH-白。如果需要指示光源种类，宜在符号旁标注下列字母：Na-钠气；Xe-氙；Ne-氖；IN-白炽灯；Hg-汞；I-碘；EL-电致发光的；ARC-弧光；IR-红外线的；FL-荧光的；UV-紫外线的；LED-发光二极管。

6.当电源插座需要区分不同类型时，宜在符号旁标注下列字母；IP-单相；3P-三相；IC-单相暗敷；3C-三相暗敷；1EX-单相防爆；3EX-三相防爆；1EN-单相密闭；3EN-三相密闭。

7.当灯具需要区分不同类型时，宜在符号旁标注下列字母；ST-备用照明；SA-安全照明；LL-局部照明灯；W-壁灯；C-吸顶灯；R-筒灯；EN-密闭灯；G-圆球灯；EX-防爆灯；E-应急灯；L-花灯；P-吊灯；BM-浴霸。

2）通信及综合布线系统图样的常用图形符号见表9-7。

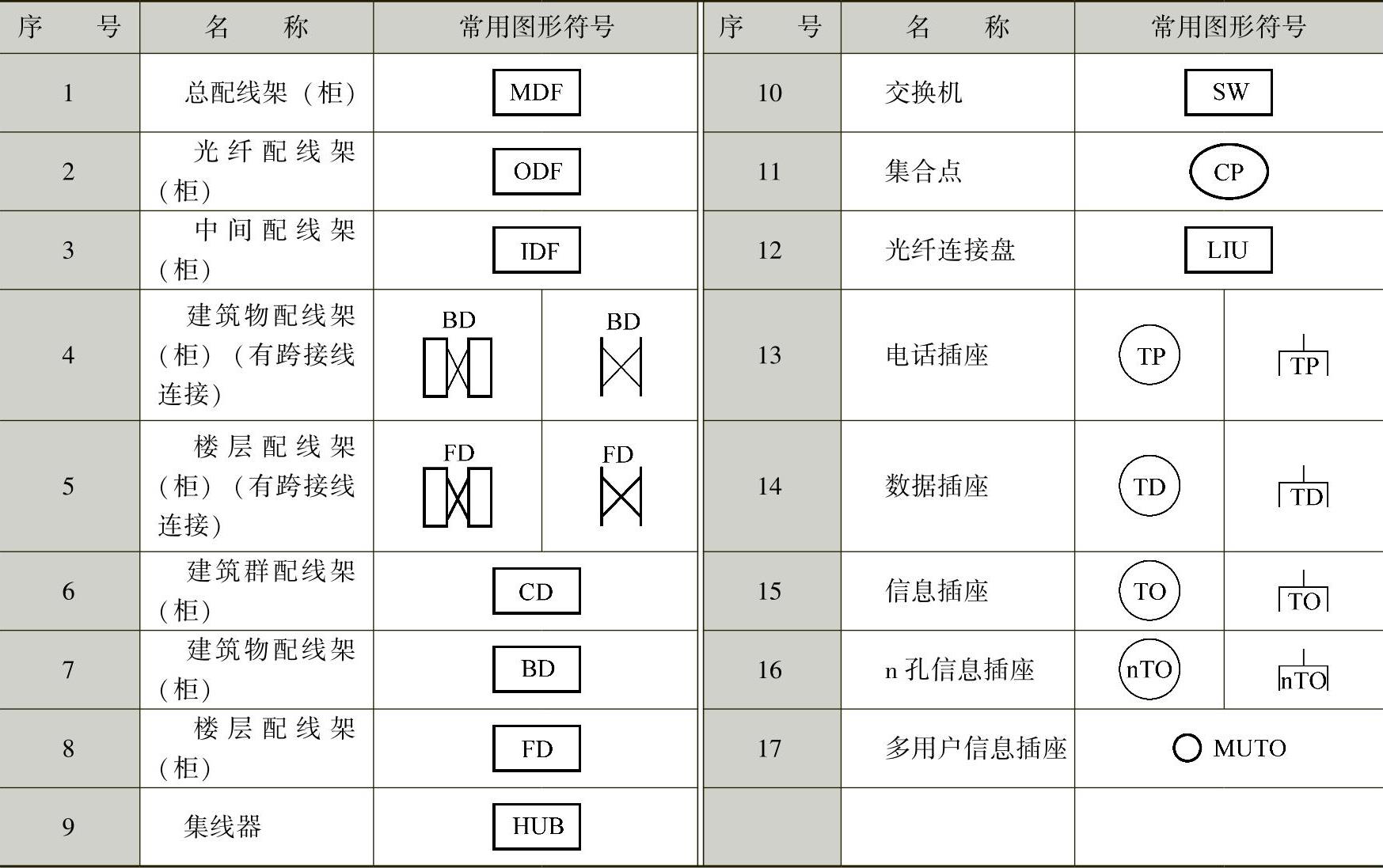

表9-7 通信及综合布线系统图样的常用图形符号

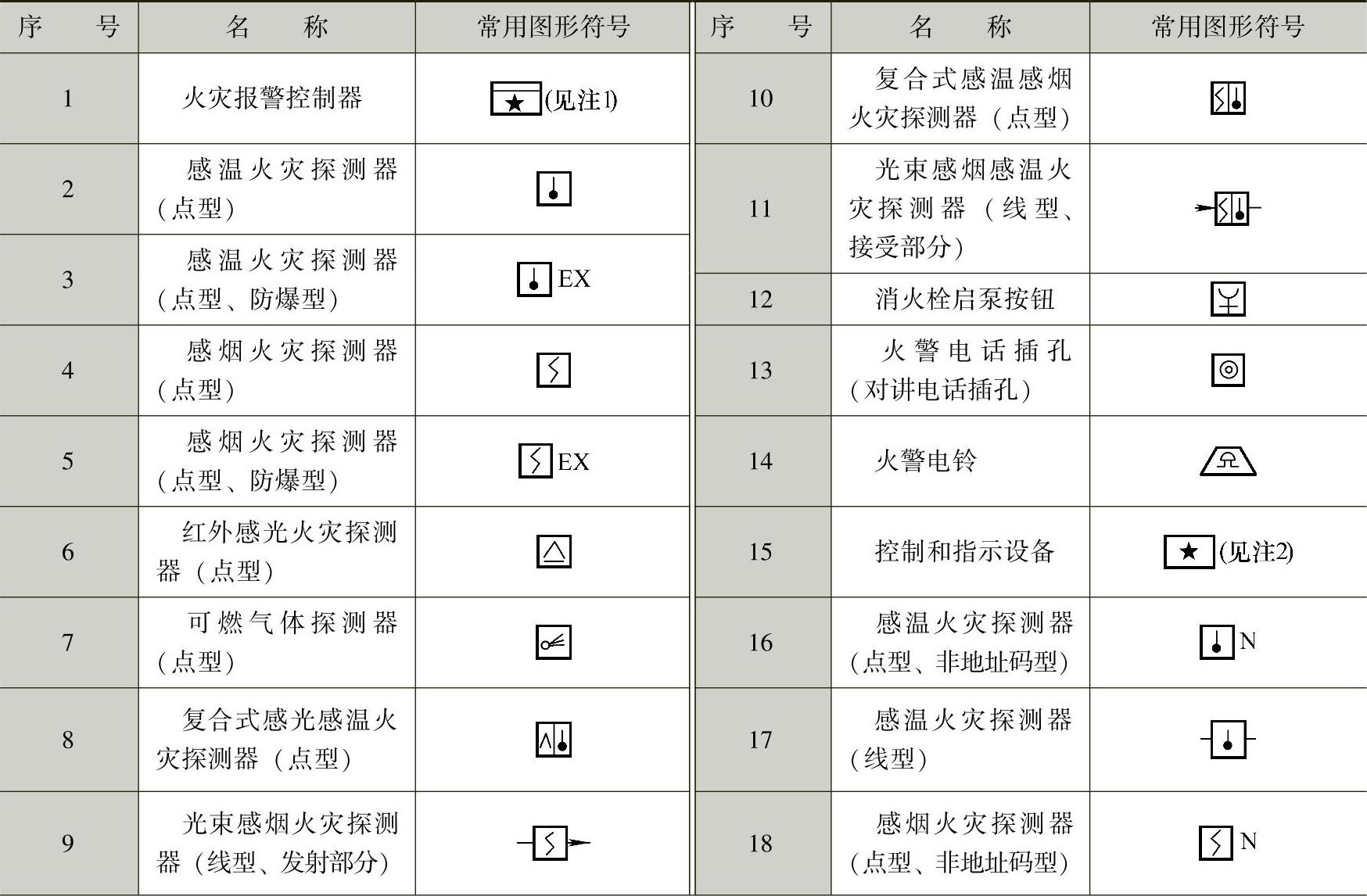

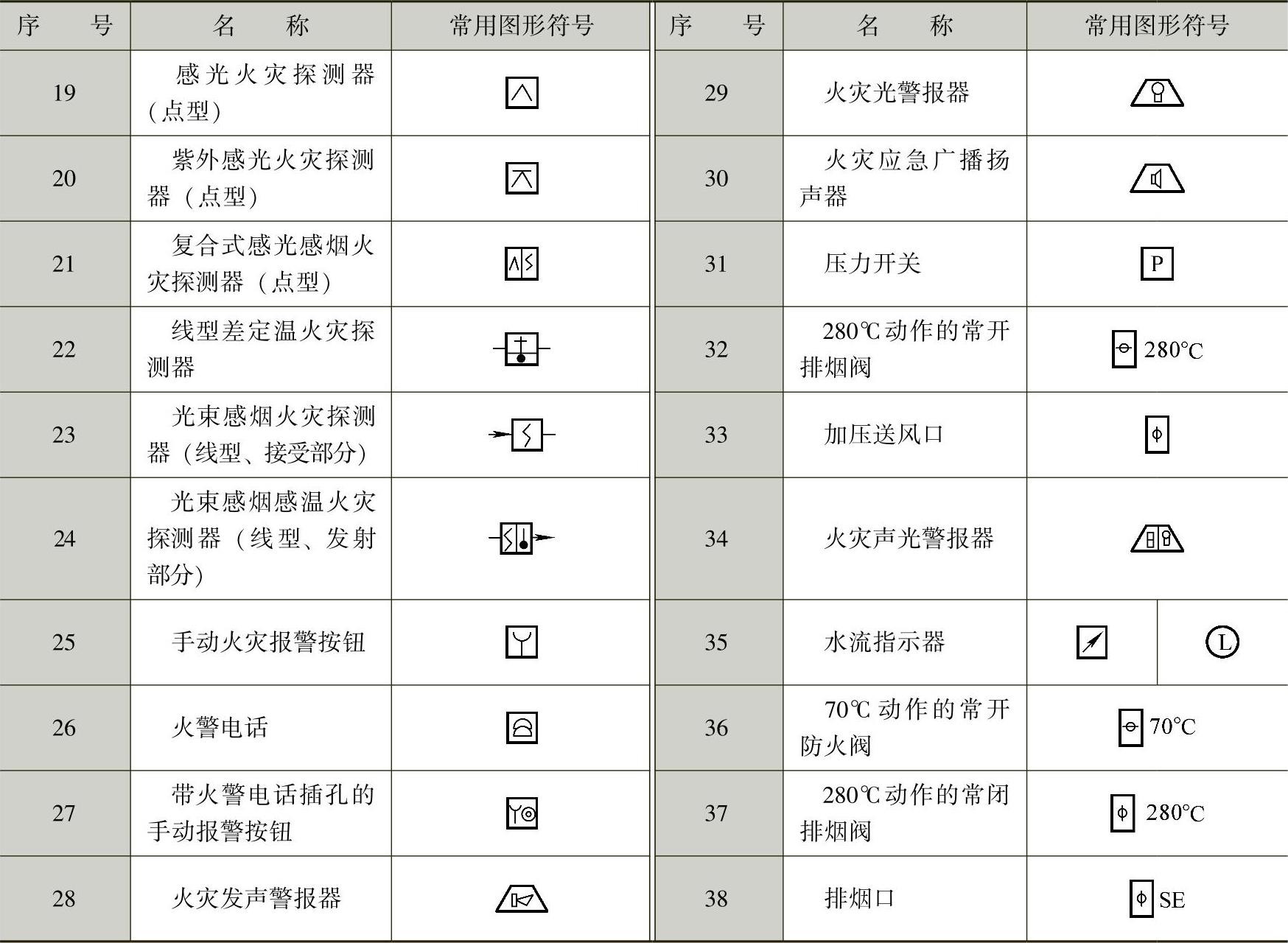

3）火灾自动报警系统图样的常用图形符号见表9-8。

表9-8 火灾自动报警系统图样的常用图形符号

（续）

注：1.当火灾报警控制器需要区分不同类型时，符号“★”可采用下列字母表示：C—集中型火灾报警控制器；Z—区域型火灾报警控制器；G—通用火灾报警控制器；S—可燃气体报警控制器。

2.当控制和指示设备需要区分不同类型时，符号“★”可采用下列字母表示：RS—防火卷帘门控制器；RD—防火门磁释放器；I/O—输入/输出模块；I—输入模块；O—输出模块；P—电源模块；T—电信模块；SI—短路隔离器；M—模块箱；SB—安全栅；D—火灾显示盘；FI—楼层显示盘；CRT—火灾计算机图形显示系统；FPA—火灾广播系统；MT—对讲电话主机；BO—总线广播模块；TP—总线电话模块。(www.daowen.com)

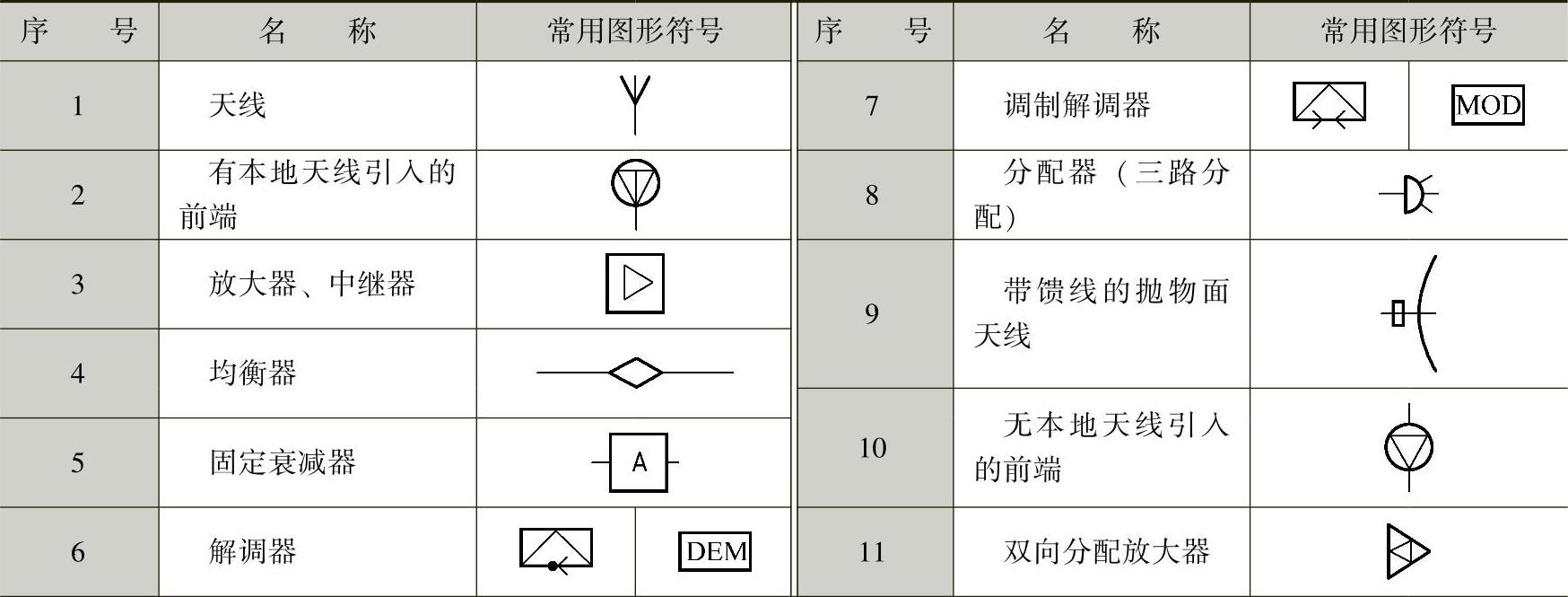

4）有线电视及卫星电视接收系统图样的常用图形符号见表9-9。

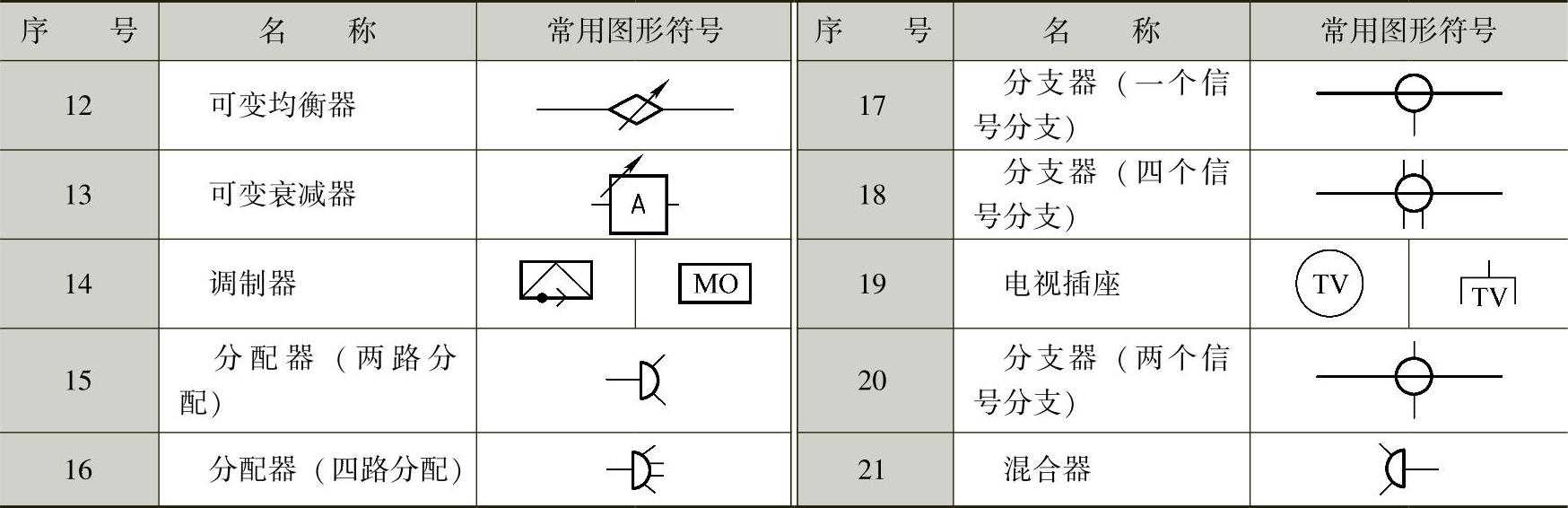

表9-9 有线电视及卫星电视接收系统图样的常用图形符号

（续）

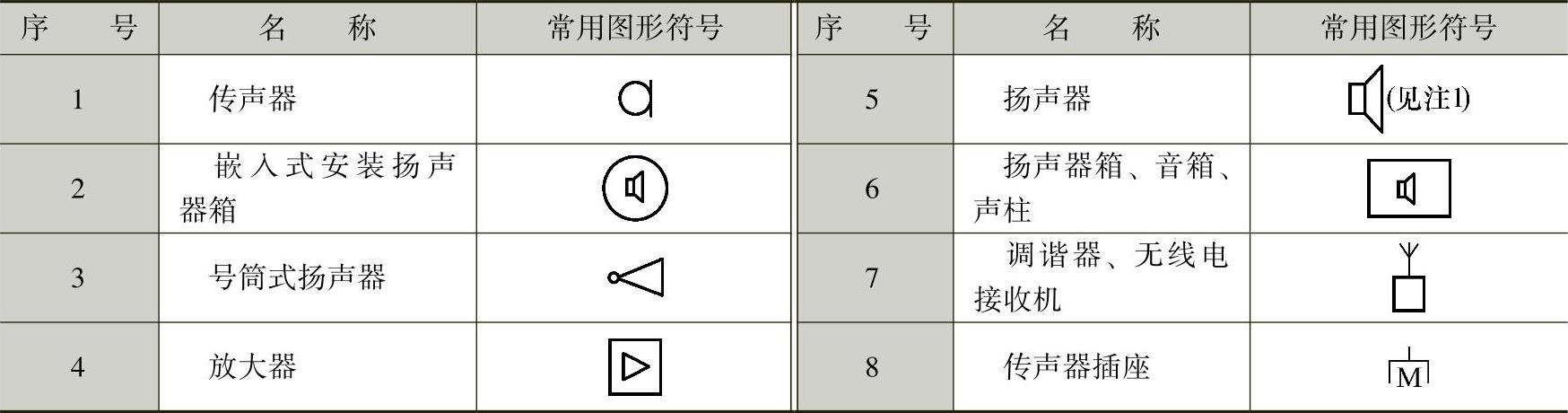

5）广播系统图样的常用图形符号见表9-10。

表9-10 广播系统图样的常用图形符号

注：1.当扬声器箱、音箱、声柱需要区分不同的安装形式时，宜在符号旁标注下列字母：C—吸顶式安装；R—嵌入式安装；W—壁挂式安装。

2.当放大器需要区分不同类型时，宜在符号旁标注下列字母：A—扩大机；PRA—前置放大器；AP—功率放大器。

6）安全技术防范系统图样的常用图形符号见表9-11。

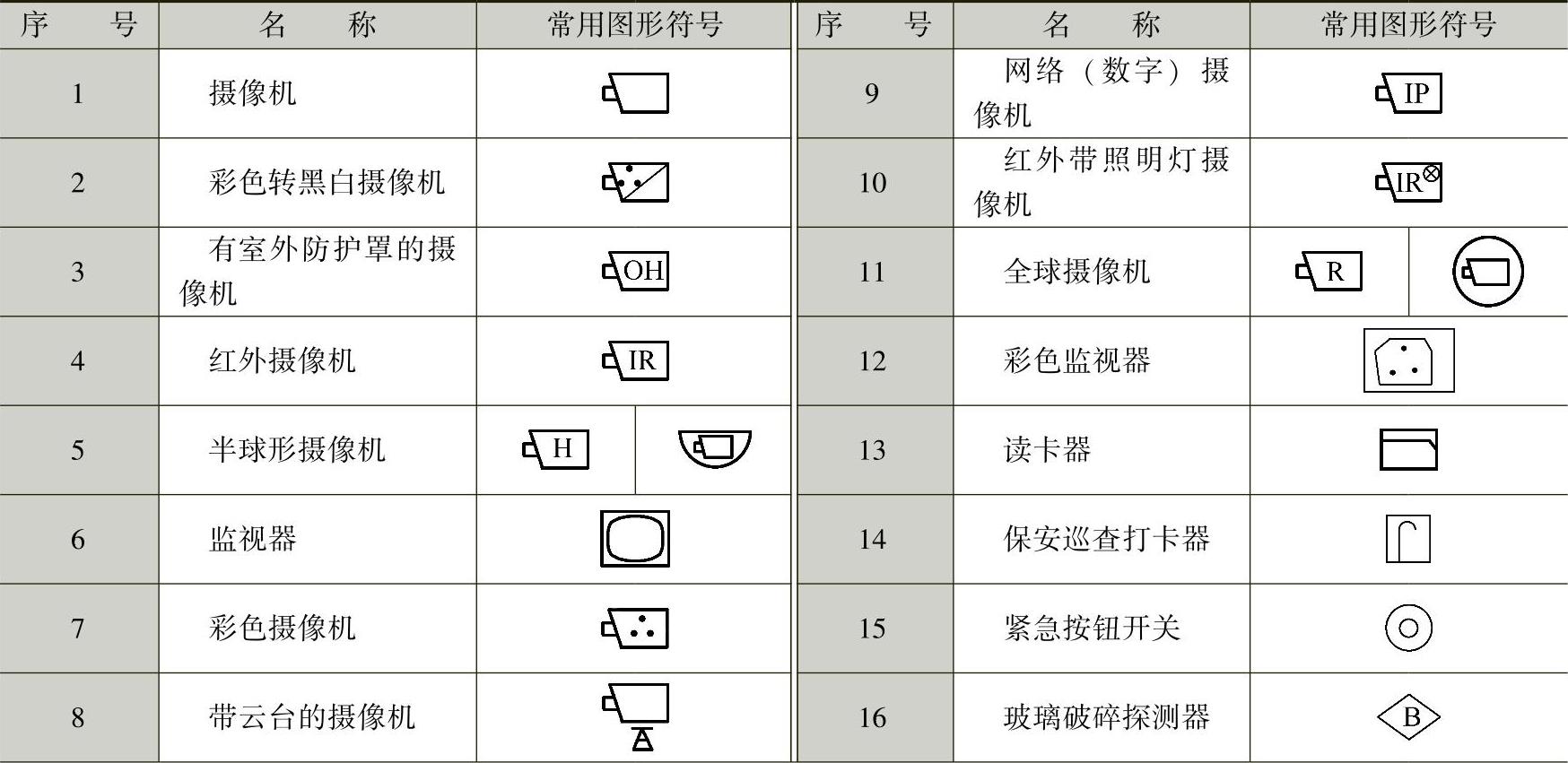

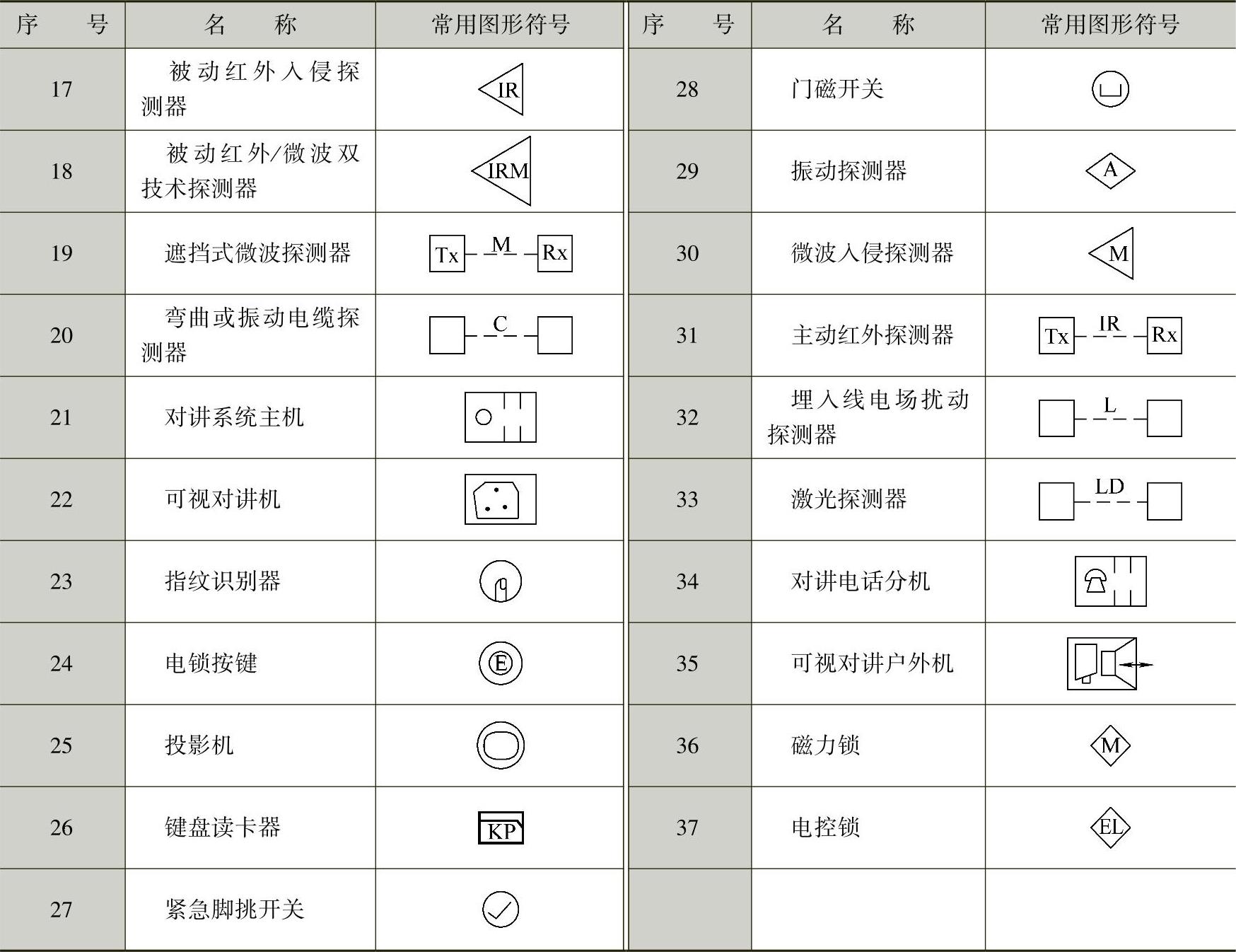

表9-11 安全技术防范系统图样的常用图形符号

（续）

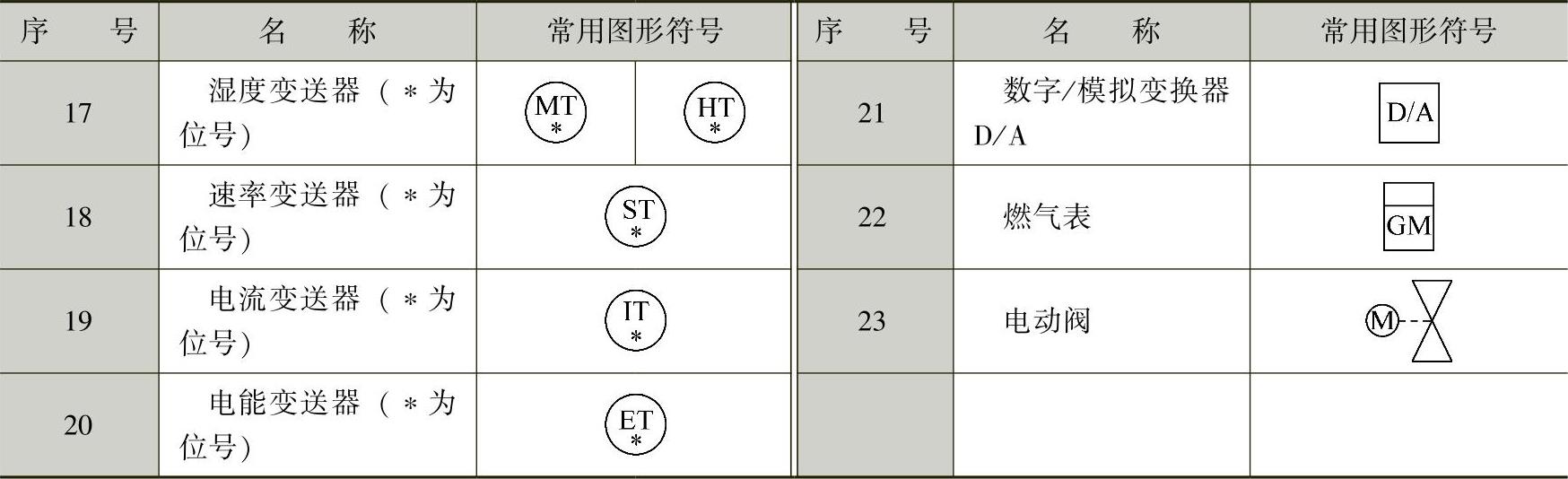

7）建筑设备监控系统图样的常用图形符号见表9-12。

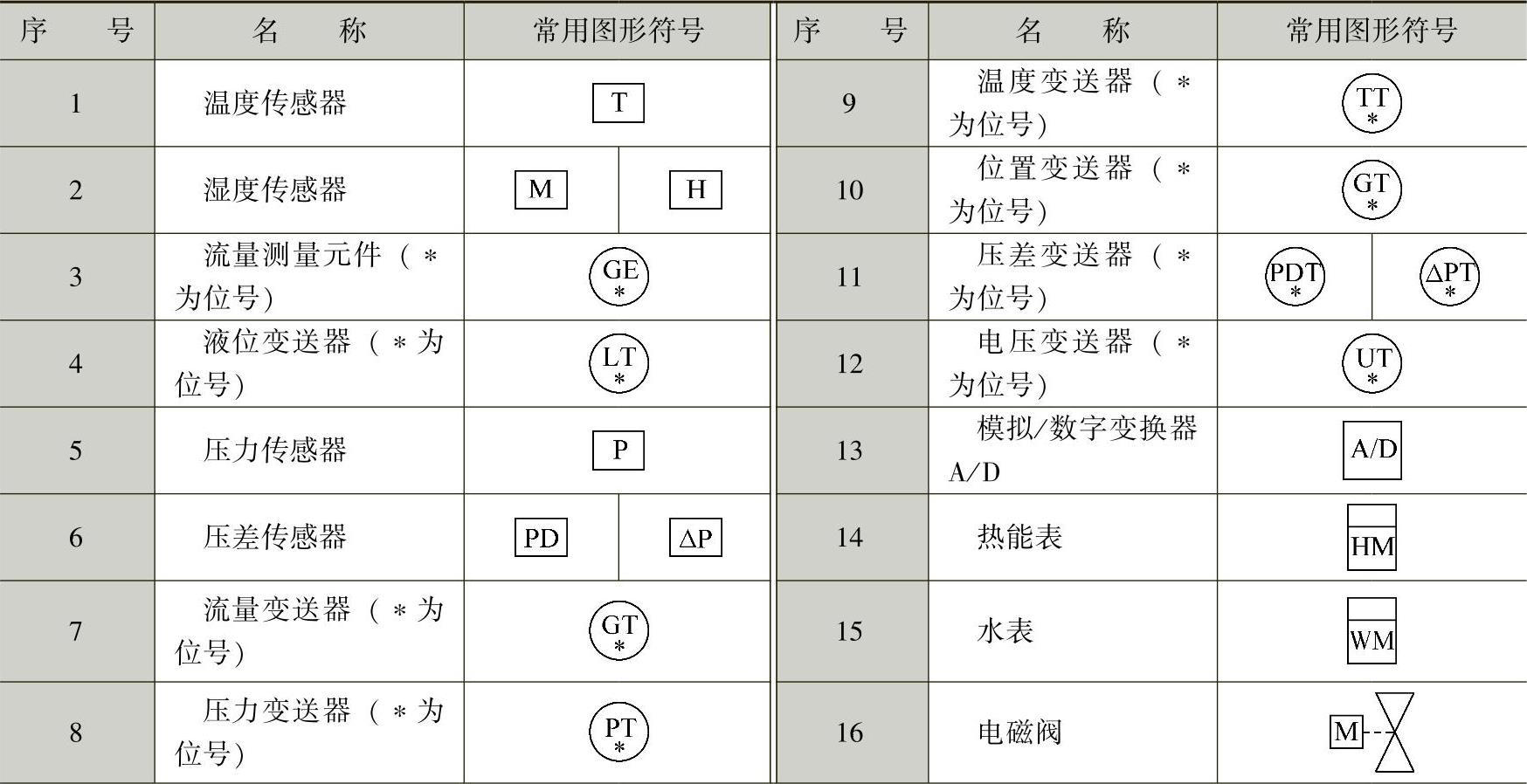

表9-12 建筑设备监控系统图样的常用图形符号

（续）

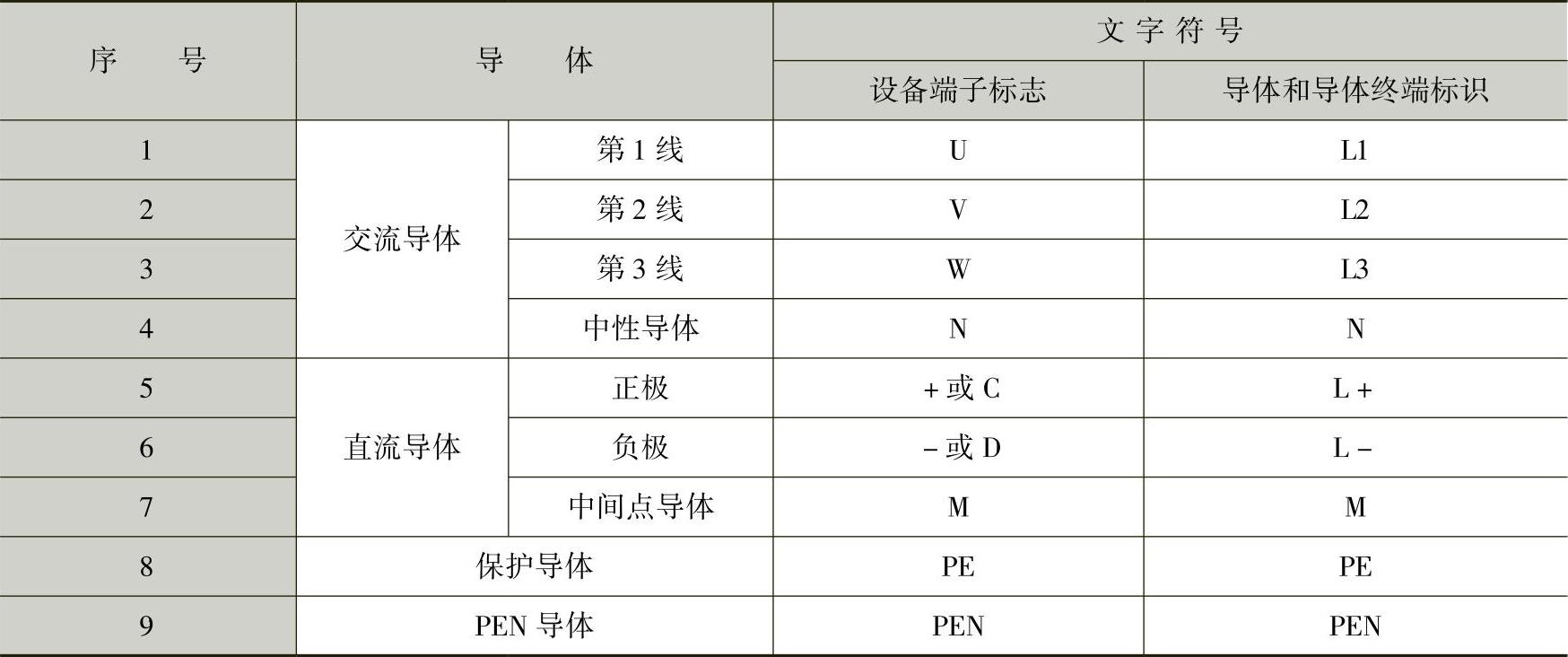

8）设备端子和导体的标志和标识见表9-13。

表9-13 设备端子和导体的标志和标识

文字符号详见《建筑电气制图标准》GB/T 50786—2012中的相关表格。

1）供配电系统设计文件标注的文字符号见标准中的表4.2.2。

2）电气设备常用参照代号的字母代码见标准中的表4.2.4。如10kV开关柜—AK、低压配电柜—AN、电力配电箱—AP、照明配电箱—AL等。

3）常用辅助文字符号见标准中的表4.2.5。

4）强电设备辅助文字符号见标准中的表4.2.6。

5）弱电设备辅助文字符号见标准中的表4.2.7。
