在室内电气照明施工图中，设备、元件和线路除采用图形符号绘制外，还必须在图形符号旁加文字标注，用以说明其功能和特点，如型号、规格、数量、安装方式、安装位置等。

1.电气设备的标注

1）用电设备用图形符号表示，应在其符号附件标注额定功率和参照代号。标注方式为：。其中：

a——参照代号；

b——额定功率（容量）（kW或kV·A）。

2）电气箱（柜、屏），应在其符号附近标注参照代号，并宜标注设备的安装容量。

平面图中的标注方式为：—a

系统图中的标注方式为：—a+b/c

其中：a——参照代号；

b——位置信息；

c——型号。

3）照明、安全、控制变压器的标注方式为：a b/c d

其中：a——参照代号；

b/c——一次电压/二次电压；

d——额定容量。

2.照明灯具的标注

照明灯具的图形符号附近宜标注灯具数量、光源数量、光源安装容量、安装高度、安装方式等信息。

照明灯具的标注方式为：

其中：a——灯具数量；

b——灯具的型号或编号；

c——每盏照明灯具的灯泡数（光源数量）；

d——每个灯泡的容量（W）；

e——安装高度（m）；

f——灯具的安装方式，见表9-2；

L——光源种类，见表9-6注5，常省略不标。

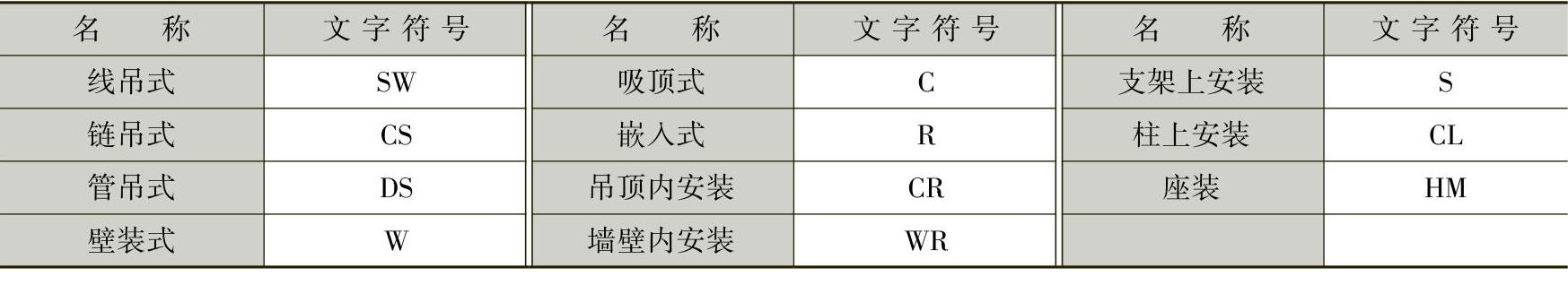

表9-2 灯具安装方式标注的文字符号

例如：，表示10盏型号为YG₂-2型号的荧光灯，每盏灯有2个40W灯管，安装高度为2.5m，链吊安装。

3.电气线路的标注

（1）电气线路的标注内容 电气线路应标注回路编号或参照代号、线缆型号及规格、根数、敷设方式及敷设部位等信息。

对弱电线路，宜在线路上标注本系统的文字符号，其文字符号标于线路符号的上方或中间。光缆的一般符号如图9-1所示。不同用途的线路，其文字符号见表9-3。

图9-1 光缆一般符号

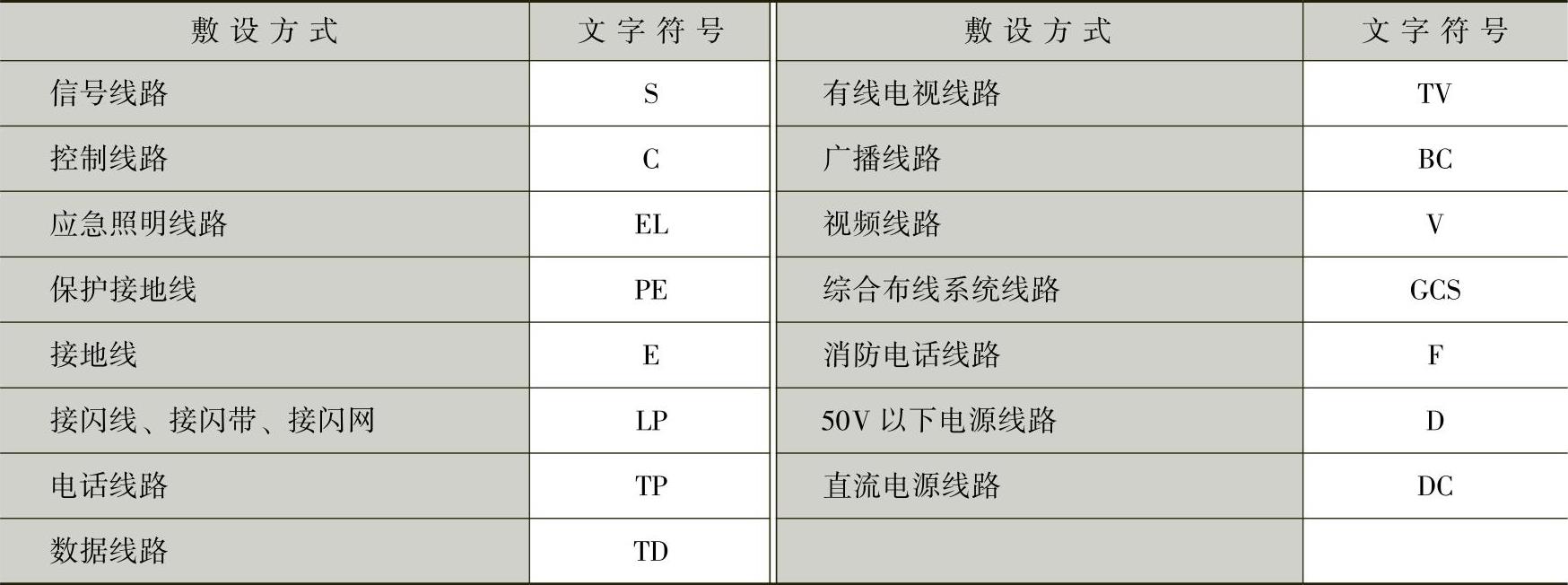

表9-3 电气线路标注的文字符号

线路敷设方式的文字符号见表9-4。(www.daowen.com)

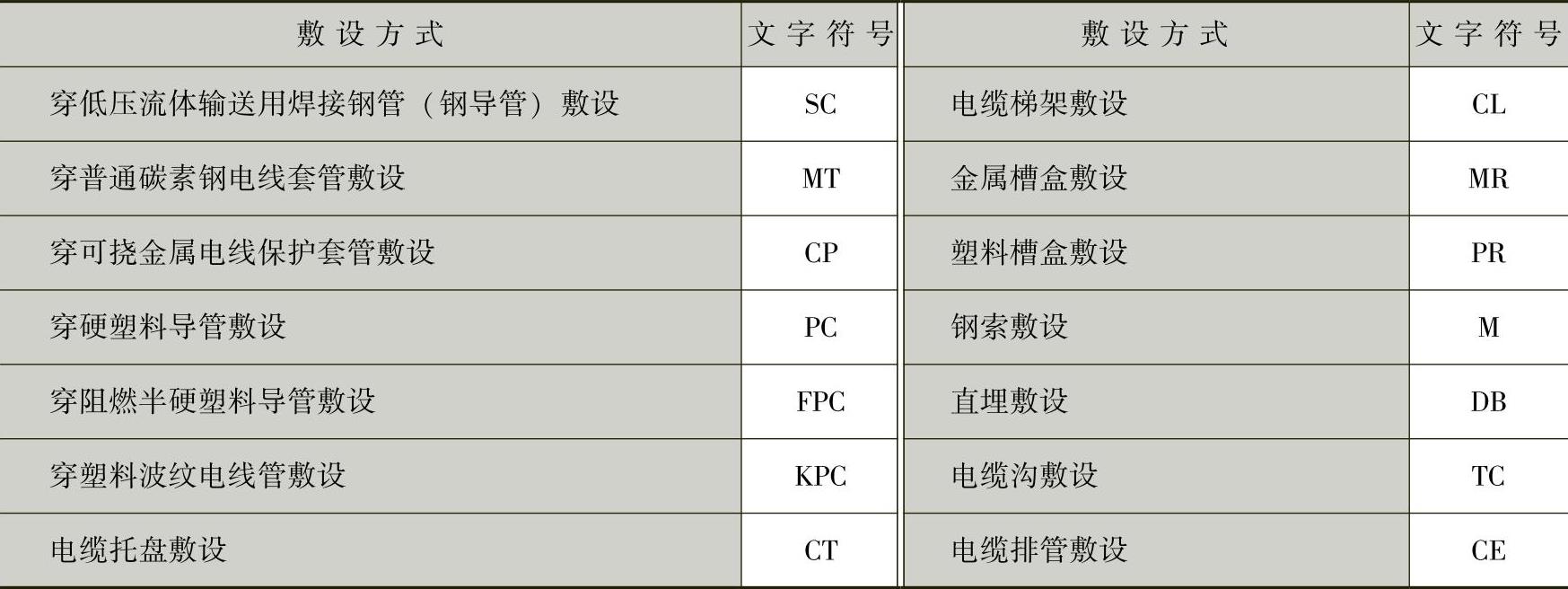

表9-4 线路敷设方式标注的文字符号

线路敷设部位的文字符号见表9-5。

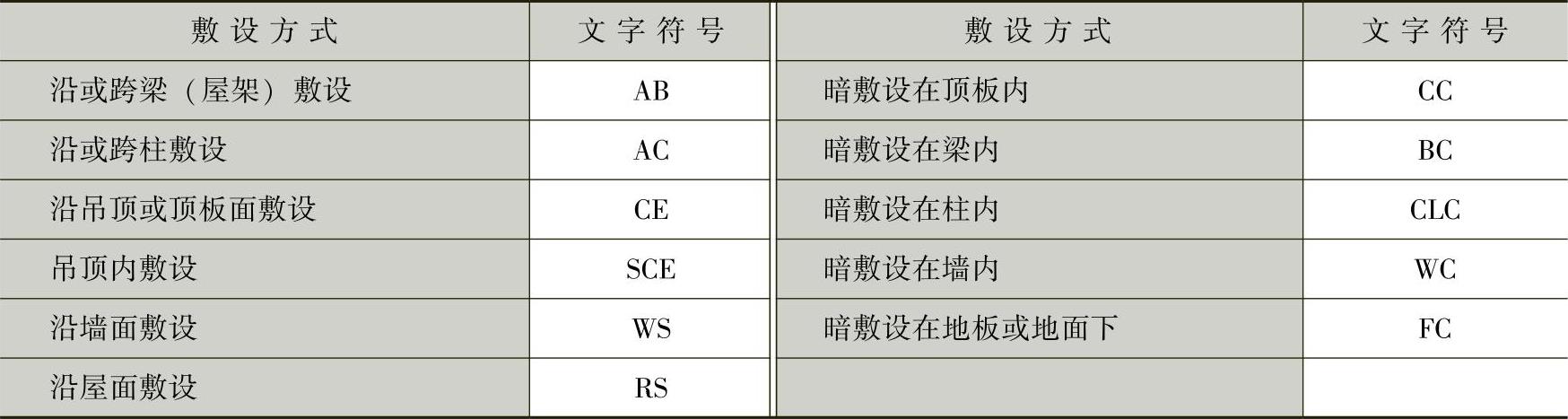

表9-5 线路敷设部位标注的文字符号

对封闭母线、电缆梯架、托盘和槽盒宜标注其规格和安装高度。

（2）电气线路的标注方式

1）光缆的标注方式为：a/b/c

其中：a——型号；

b——光纤芯数；

c——长度。

2）线缆的标注方式为：ab—c（d×e+f×g）

i—jh

其中：a——参照代号；

b——型号；

c——电缆根数；

d——相导体根数；

e——相导体截面积（mm²）；

f——N、PE导体根数；

g——N、PE导体截面积（mm²）；

i——敷设方式和管径（mm）；

j——敷设部位；

h——安装高度（m）。

3）电话线缆的标注方式为：a—b（c×2×d）e—f

其中：a——参照代号；

b——型号；

c——导体对数；

d——导体直径（mm）；

e——敷设方式和管径（mm）；

f——敷设部位。

4）电缆梯架、托盘和槽盒的标注方式为：

其中：a——宽度（mm）；

b——高度（mm）；

c——安装高度（m）。
