1.熟悉图样目录

从图样目录中可知工程图样的种类和数量，包括所选用的标准图或其他工程图样，从而可粗略地了解工程的概貌。

2.了解设计说明

设计说明的主要内容有：

1）设计依据，包括气象资料、卫生标准等基本数据。

2）通风系统的形式、划分及编号。

3）统一图例和自用图例符号的含义。

4）图中未表明或不够明确而需特别说明的一些内容。

5）统一做法的说明和技术要求。

3.识读顺序

应按照平面图→剖面图→系统图→详图的顺序依次识读，并随时互相对照。(www.daowen.com)

识读每种图样时均应按通风系统和空气流向顺次看图，逐步搞清每个系统的全部流程和几个系统之间的关系，同时按照图中设备及部件编号与材料明细表对照阅读。

在识读通风工程图时需相应地了解主要的土建图样和相关的设备图样，尤其要注意与设备安装和管道敷设有关的技术要求，如预留孔洞、管沟、预埋件管等。

图8-29、图8-30和图8-31所示是某车间的通风平面图、剖面图和轴测图，从中可以看出，该车间有一个空调系统。平面图表明风管、风口、机械设备等在平面中的位置和尺寸，剖面图表示风管设备等在垂直方向的布置和标高，从系统轴测图中可清楚地看出管道的空间曲折变化。该系统由设在车间外墙上端的进风口吸入室外空气，经新风管从上方送入空气处理室，依要求的温度、湿度和洁净度进行处理，经处理后的空气从处理室箱体后部由通风机送出。送风管经两次转弯后进入车间，在顶棚下沿车间长度方向暗装于隔断墙内，其上均匀分布五个送风口（500mm×250mm），装设在隔断墙上露出墙面，由此向车间送出处理过的达到室内要求的空气。送风管截高度是变化的，从处理室接出时是1000mm，向末端逐步减小到350mm，管顶上表面保持水平，安装在标高3.900m处，管底下表面倾斜，送风口与风管顶部取齐。回风管平行车间长度方向暗装于隔断墙内的地面之上0.15m处，其上均匀分布着九个回风口（500mm×200mm）露出于隔断墙面，由此将车间的污浊空气汇集于回风管，经三次转弯，由上部进入空调机房，然后转弯向下进入空气处理室。回风管截面高度尺寸是变化的，从始端的300mm逐步增加为850mm，管底保持水平，顶部倾斜，回风口与风管底部取齐。当回风进入空气处理室时，回风分两部分循环使用：一部分与室外新风混合在处理室内进行处理；另一部分通过跨越连通管与处理室后部喷水后的空气混合，然后再送入室内。设置跨越连通管可便于依回风质量和新风质量调节送风参数。

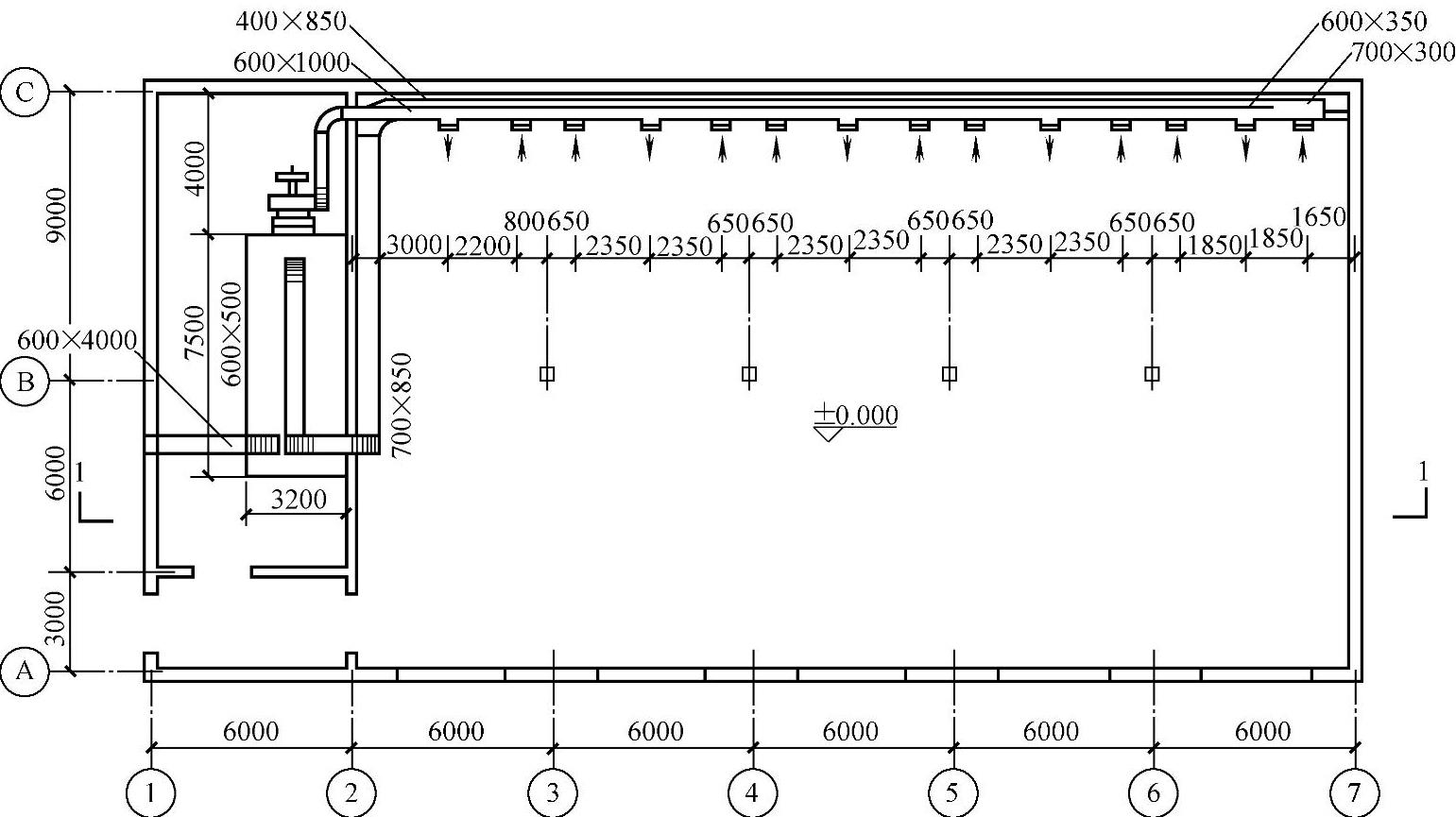

图8-29 通风平面图

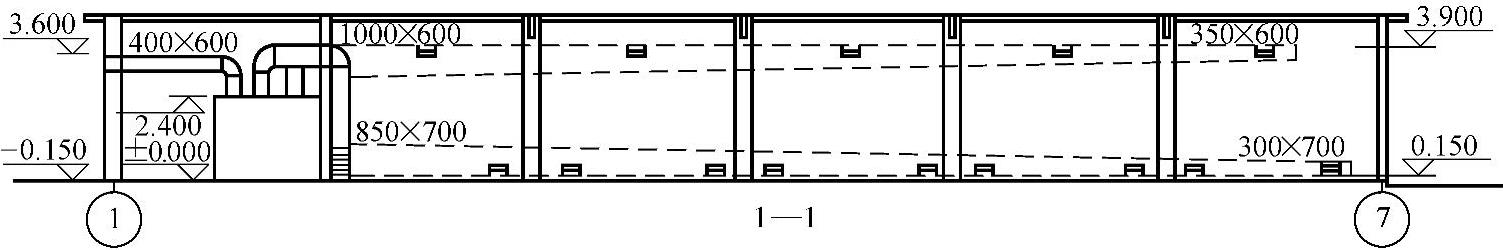

图8-30 1—1剖面图

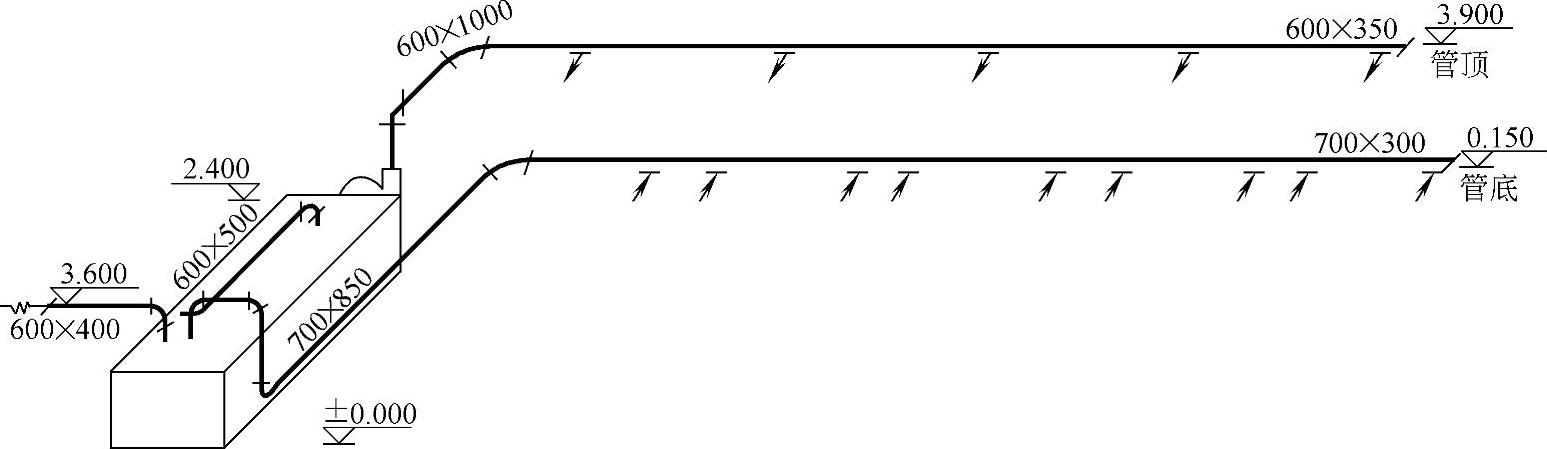

图8-31 通风系统轴测图
