1.图示内容
采暖系统图是根据各层采暖平面图中的管道及设备的平面位置和竖向标高,用正面斜轴测或正等测投影法以单线绘制而成的。主要内容有:
1)自采暖入口至出口的室内采暖管网系统、散热设备、主要附件的空间位置和相互关系。
2)所有管道的管径、标高、坡度。
3)立管编号、系统编号以及各种设备、部件在管道系统中的位置。
2.识读要点
1)按热媒的流向确认采暖管道系统的形式及其连接情况。
2)查看各管段的管径、坡度、坡向,水平管道和设备的标高以及立管编号等。(www.daowen.com)
3)散热器支管有一定的坡度,其中,供水支管坡向散热器,回水支管则坡向回水立管。
4)了解散热器的规格及数量。当采用柱形或翼形散热器时,要弄清散热器的规格与片数(以及带脚片数)。当为光滑管散热器时,要弄清其型号、管径、排数及长度。当采用其他采暖设备时,应弄清设备的构造和标高(底部或顶部)。
5)注意查清其他附件与设备在管道系统中的位置、规格及尺寸,并与平面图和材料表等加以核对。
6)查明采暖入口的设备、附件、仪表之间的关系,热媒来源、流向、坡向、标高、管径等。如有节点详图,则要查明详图编号,以便查阅。

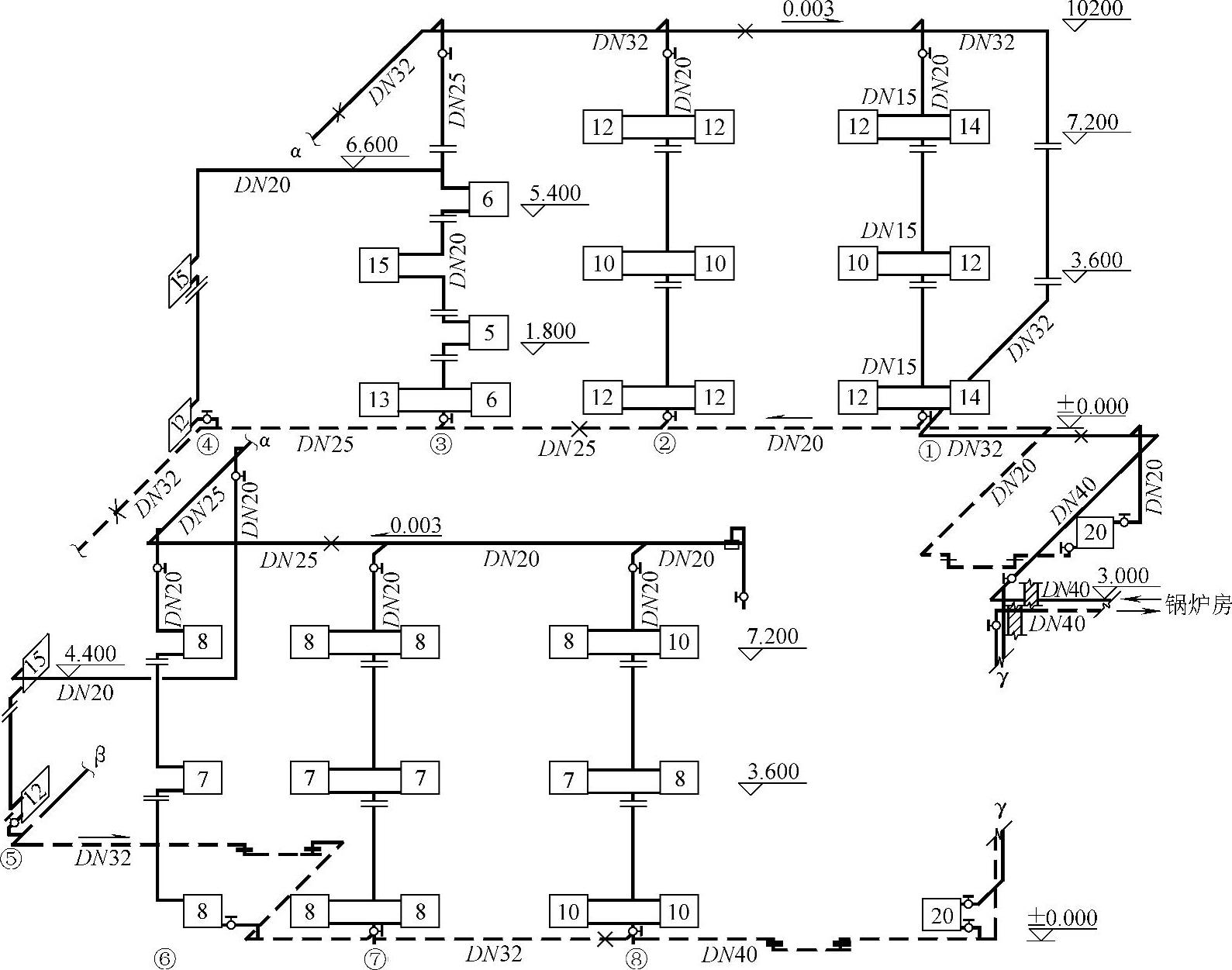

图8-28所示是某办公楼的采暖系统图。从图中可以清晰地看到整个采暖系统的形式和管道连接的全貌及管道系统各管段的直径,每段立管两端均设有控制阀门,立管与散热器为双侧连接,散热器连接支管一律采用DN15(图中未注)管子。供热干管和回水干管在进出口处各设有总控制阀门,供热干管末端设有集气罐,集气罐的排气管下端设一阀门,供热干管采用0.003的坡度抬头走,回水干管采用0.003的坡度低头走。
