室内采暖平面图及设备布置详解

时间:2023-10-03 理论教育 版权反馈
【摘要】:4)了解采暖系统中,膨胀水箱、集气罐、疏水器等设备的位置、规格以及设备与管道的连接情况。5)查明采暖入口及入口地沟或架空情况。当采暖入口无节点详图时,采暖平面图中一般将入口装置的设备如控制阀门、减压阀、除污器、疏水器、压力表、温度计等表达清楚,并注明规格、热媒来源、流向等。图8-25~图8-27所示为某办公楼一~三层采暖平面图。采暖平面图清楚地表示了各层散热器的数量及布置状况。

室内采暖平面图及设备布置详解

1.图示内容

1)暖气入口的位置、管径和标高。

2)水平干管(包括供水和回水干管)及支管的平面布置、管径和标高。

3)立管的位置和标高。

4)散热器的位置、片数和安装方式(明装或暗装、半暗装)。

5)阀门、固定支架、伸缩器的位置。

6)膨胀水箱,集气罐等设备的位置(热水供暖)。

7)疏水装置的位置(蒸汽供暖)。

2.识读要点

1)查看散热器的平面位置、规格、数量,确认其安装方式。散热器一般布置在窗台下,以明装为多,对暗装或半暗装的,通常在说明中注明。

2)了解水平干管的布置方式。识读时需注意干管是敷设在最高层、中间层还是最底层,以了解采暖系统是上分式、中分式或下分式系统还是水平式系统。在底层平面图上还会出现回水干管或凝结水干管(虚线),识图时也要注意。此外,还应搞清干管上的阀门、固定支架、补偿器等的位置、规格及安装要求等。

3)通过立管编号查清立管系统数量和位置。(www.daowen.com)

4)了解采暖系统中,膨胀水箱、集气罐(热水采暖系统)、疏水器(蒸汽采暖系统)等设备的位置、规格以及设备与管道的连接情况。

5)查明采暖入口及入口地沟或架空情况。当采暖入口无节点详图时,采暖平面图中一般将入口装置的设备如控制阀门、减压阀、除污器、疏水器、压力表、温度计等表达清楚,并注明规格、热媒来源、流向等。若采暖入口装置采用标准图,则可按注明的标准图号查阅标准图。当有采暖入口详图时,可按图中所注详图编号查阅采暖入口详图。

图8-25~图8-27所示为某办公楼一~三层采暖平面图。该工程采用热水供暖,由锅炉房通过室外架空管道集中供热。管道系统的布置方式采用上行下给单管同程式系统。供热干管敷设在顶层顶棚下,回水干管敷设在底层地面之上,其中跨门部分敷设在地下管沟内。散热器采用四柱813型,均明装在窗台之下。

从图8-25中可以看到,供热干管从办公楼东南角(标高3.000,见图8-28)处架空进入室内,然后向北通过控制阀门沿墙布置至轴线7和E的墙角处抬头,穿越楼层直通顶层顶棚处,折成水平,向西环绕外墙内侧布置,后折向南再折向东形成上行水平干管,然后通过各立管将热水供给各层房间的散热器。所有立管均设在各房间的外墙角处,通过支管与散热器相连通,经散热器散热后的回水,由敷设在地面之上沿外墙布置的回水干管自办公楼底层东南角处排出室外,通过室外架空管道送回锅炉房。

采暖平面图清楚地表示了各层散热器的数量及布置状况。底层平面图反映了供热干管及回水干管的进出口位置、回水干管的布置及其与各立管的连接情况;三层平面图反映了供热干管与各立管的连接关系;二层平面图中没有干管,但立管、散热器以及它们之间的连接支管均有清楚的反映。

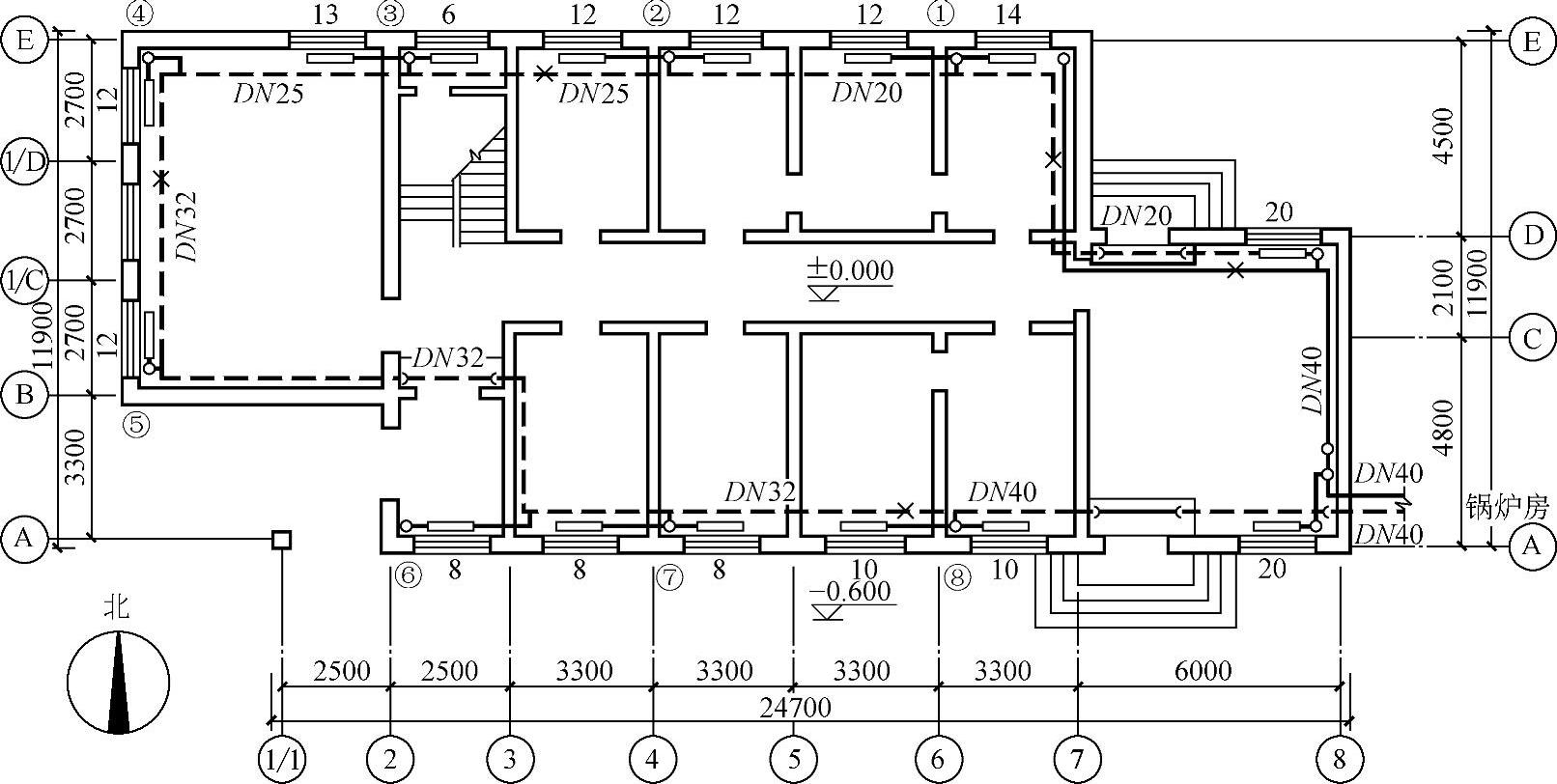

图8-25 某办公楼一层采暖平面图

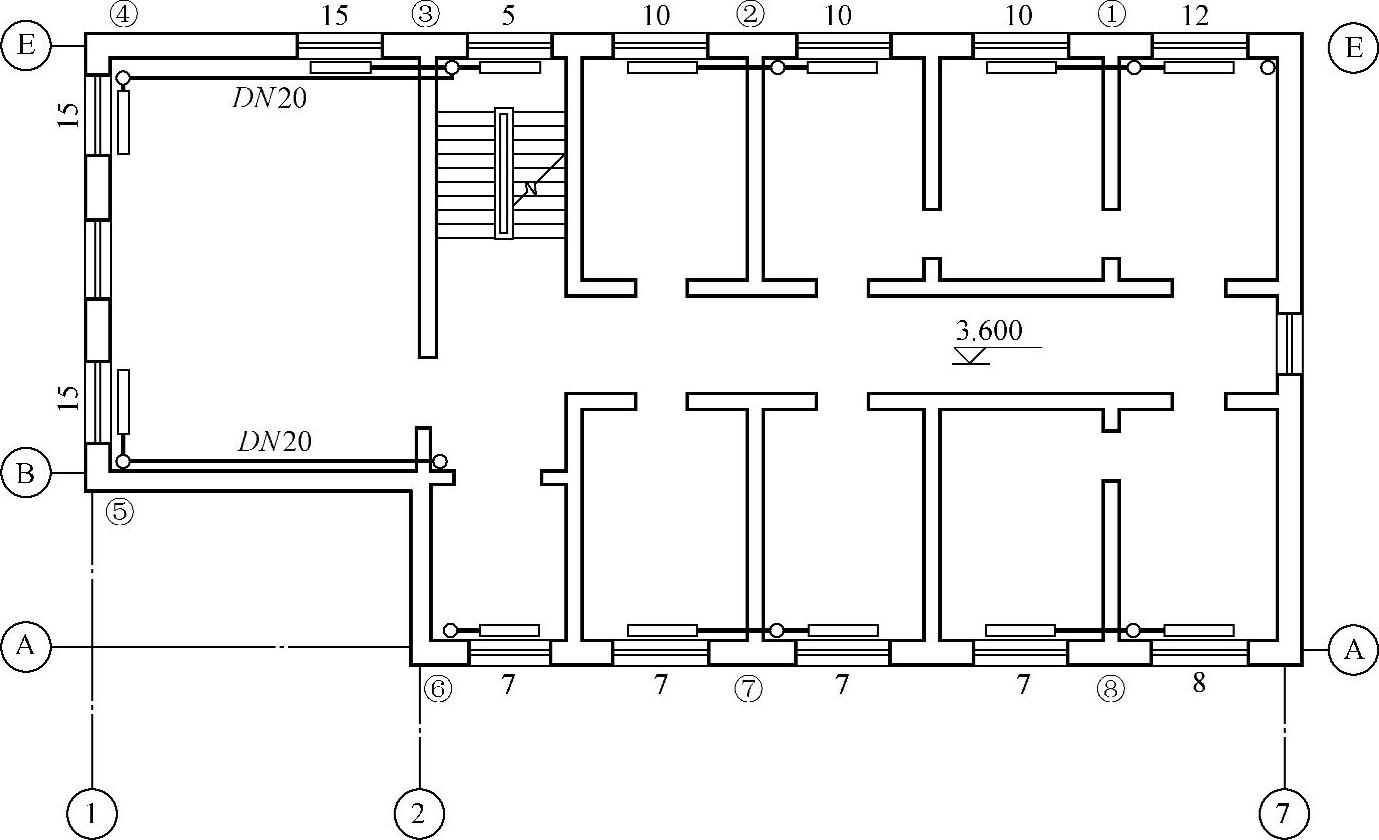

图8-26 某办公楼二层采暖平面图

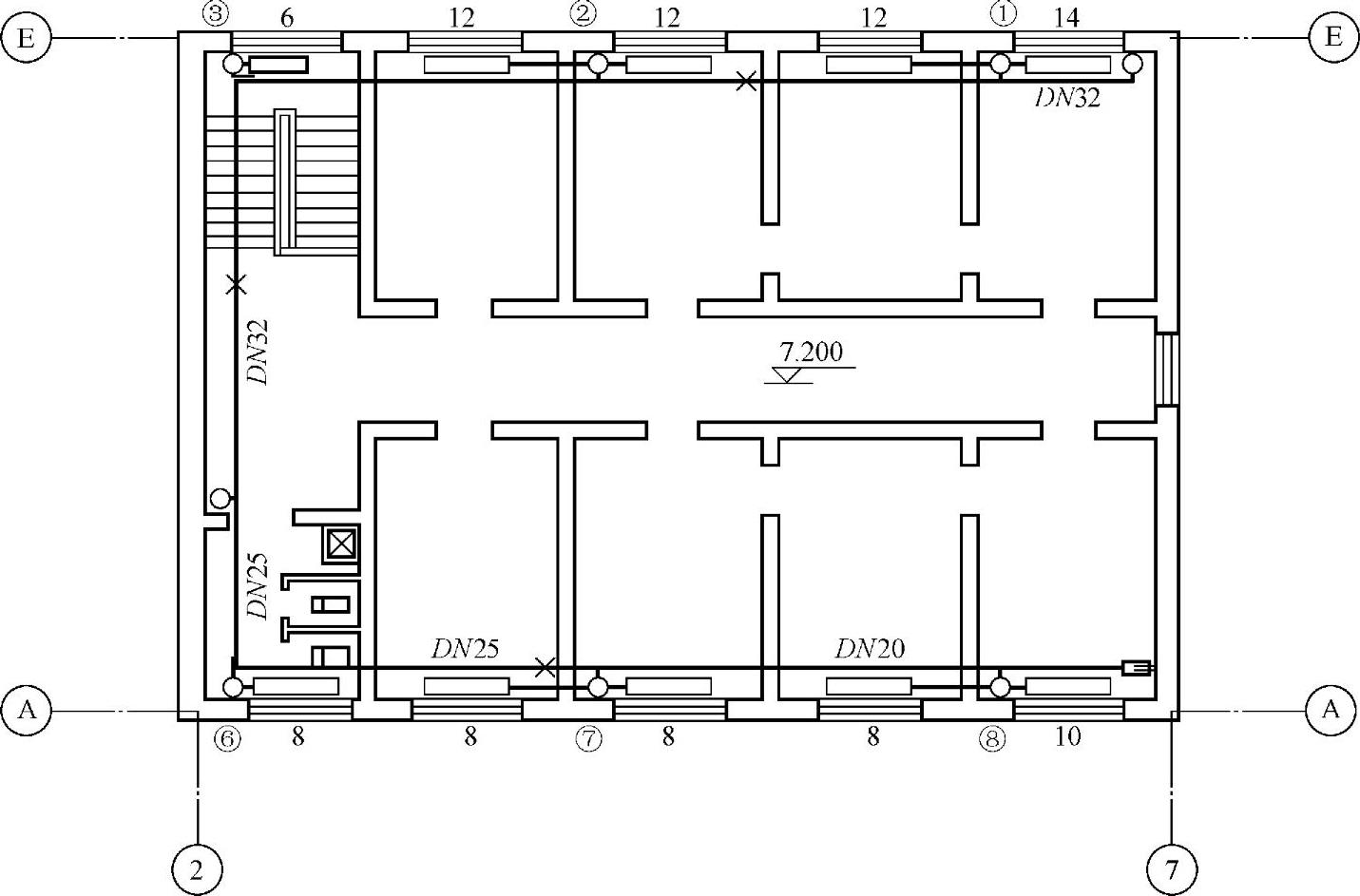

图8-27 某办公楼三层采暖平面图
