北方的冬天，天气十分寒冷，建筑内应设法供暖，以保持一定的温度。为建筑物输送暖气的设备系统称为采（供）暖系统。供暖系统由热源、输热管道和散热设备三部分组成。从锅炉房、热电站等产出的热量通过热力管网输送到建筑物内，再由分布在建筑物内的各种散热器将热量扩散到室内各处。

在农村或小城镇，通常采用火炉、煤气及电热等方式供暖，称为局部供暖系统。其特点是热源和散热设备在同一个房间内。

在城市或条件较好的村镇，一般采用集中供暖方式，如图8-1所示。根据热量从热源输送到散热器的热媒的不同，集中供暖系统分为三类：热水供暖系统、蒸汽供暖系统和热风供暖系统。

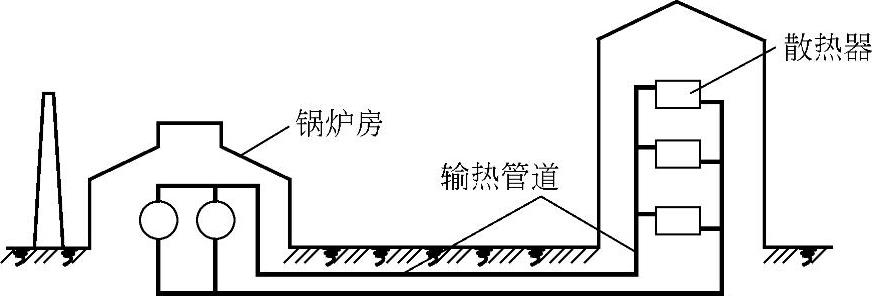

图8-1 集中供暖系统示意图

1.热水供暖系统

在热水供暖系统中，热媒是水。热源中的水经输热管道流到供暖房间的散热器中，放出热量后经管道流回热源。

（1）机械循环热水供暖系统 这种系统由锅炉、输热管道、水泵、散热器以及膨胀水箱等组成，主要依靠水泵所产生的压头促使水在系统内循环。水在锅炉中被加热后，沿总立管、供水干管、供水立管流入散热器，放热后沿回水立管、回水干管，被水泵送回锅炉。

在机械循环热水供暖系统中，为了顺利地排除系统中的空气，供水干管应按水流方向有向上的坡度，并在供水干管的最高点设置集气罐。在这种系统中，水泵装在回水干管上，并将膨胀水箱连在水泵吸入端。膨胀水箱位于系统最高点，它的作用主要是容纳水受热后所膨胀的体积。机械循环热水供暖系统，按照供水干管的位置和立管与散热器的连接形式分为以下几种：

1）双管上供下回式热水供暖系统：如图8-2所示，水在系统内循环时，不仅有水泵产生的压力，也存在着自然压头，这使流过上层散热器的热水量多于实际需要量，而下层散热器的热水量少于实际需要量，从而造成上层房间温度偏高，下层房间温度偏低。

2）双管下供下回式热水供暖系统：如图8-3所示，在这种系统中，供水干管及回水干管均位于系统下部。为了排除系统中的空气，在系统的上部装设了空气管，通过集气罐将空气排除。

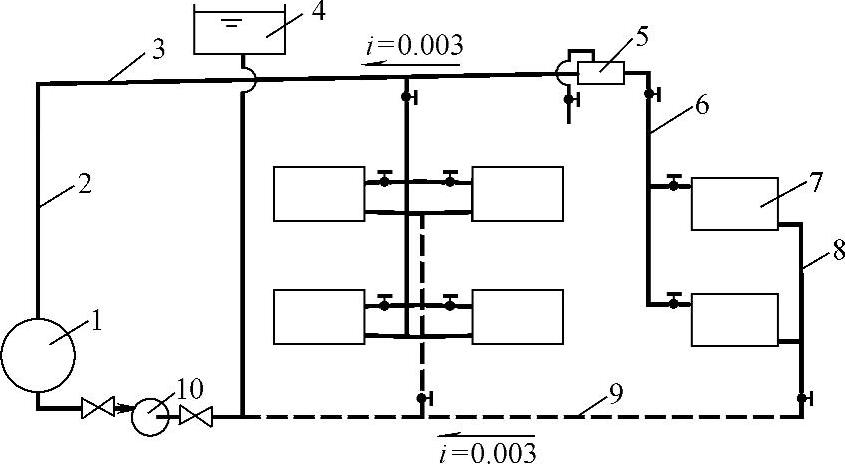

图8-2 机械循环双管上供下回式热水供暖系统

1—锅炉 2—总立管 3—供水干管 4—膨胀水箱 5—集气罐 6—供水立管 7—散热器 8—回水立管 9—回水干管 10—水泵

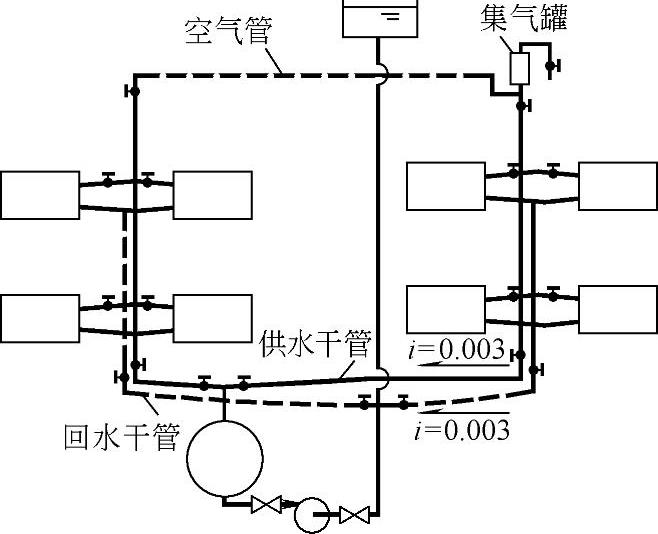

图8-3 机械循环双管下供下回式热水供暖系统

3）单管热水供暖系统：如图8-4所示，左侧为单管顺流式系统，右侧为单管跨越式系统。单管式系统的特点是和散热器相连的立管只有一根，来自锅炉的热水顺序地流经多层散热器，然后返回到锅炉中去。

4）水平单管式热水供暖系统：如图8-5所示，其上层为水平单管顺流式系统，下层为水平单管跨越式系统。

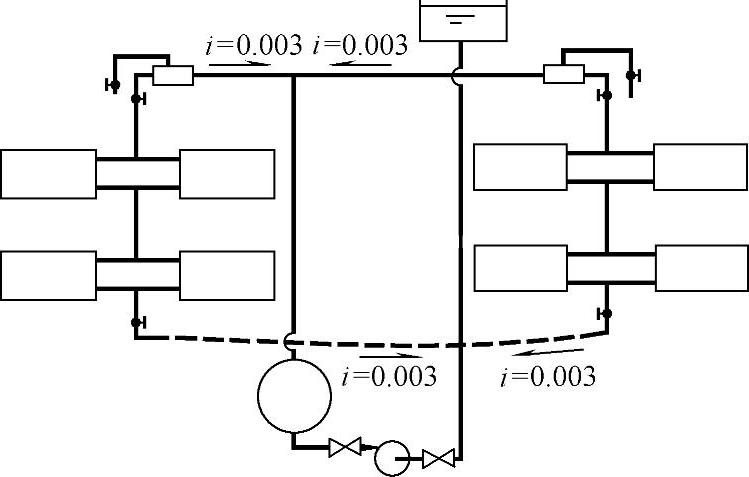

图8-4 机械循环单管热水供暖系统示意图

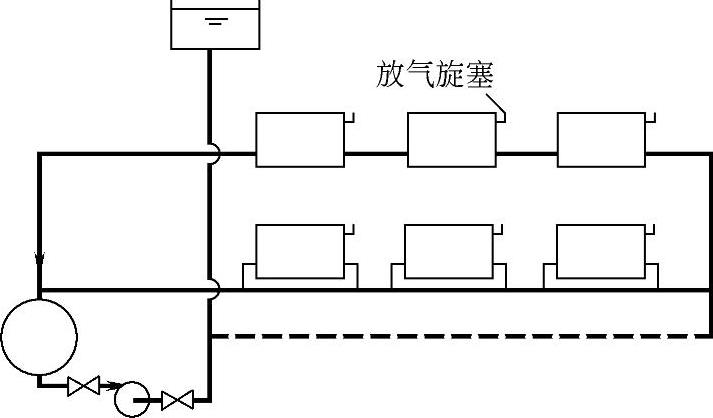

图8-5 水平单管式热水供暖系统示意图(www.daowen.com)

（2）自然循环热水供暖系统 图8-6所示是自然循环双管上供下回式热水供暖系统示意图。在这种系统中没有水泵，水在系统内的循环主要依靠热水散热冷却所产生的自然压力。

在自然循环热水供暖系统中，膨胀水箱连接在总立管顶端，它不仅能容纳水受热后膨胀的体积，而且还有排除系统内空气的作用。在自然循环热水供暖系统中，水流速度很小，为了能顺利地通过膨胀水箱排除系统内的空气，供水干管沿水流方向应有向下的坡度。

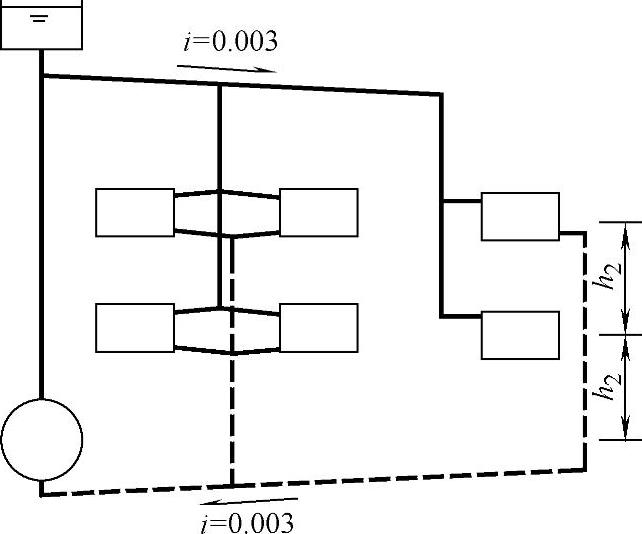

图8-6 自然循环双管上供下回式热水供暖系统示意图

2.蒸汽供暖系统

在蒸汽供暖系统中，热媒是蒸汽。蒸汽含有的热量由两部分组成，一部分是水在沸腾时含有的热量，另一部分是从沸腾的水变为饱和蒸汽的汽化潜热。按管路布置形式的不同，低压蒸汽供暖系统又可分为上供下回式、下供下回式系统，以及双管式和单管式系统。

（1）低压蒸汽供暖系统 得到广泛应用的是用机械回水的双管上供下回式系统。如图8-7所示，锅炉产生的蒸汽经蒸汽总立管、蒸汽干管、蒸汽立管进入散热器，放热后，凝结水沿凝水立管、凝水干管流入凝结水箱，然后用水泵将凝结水送入锅炉。

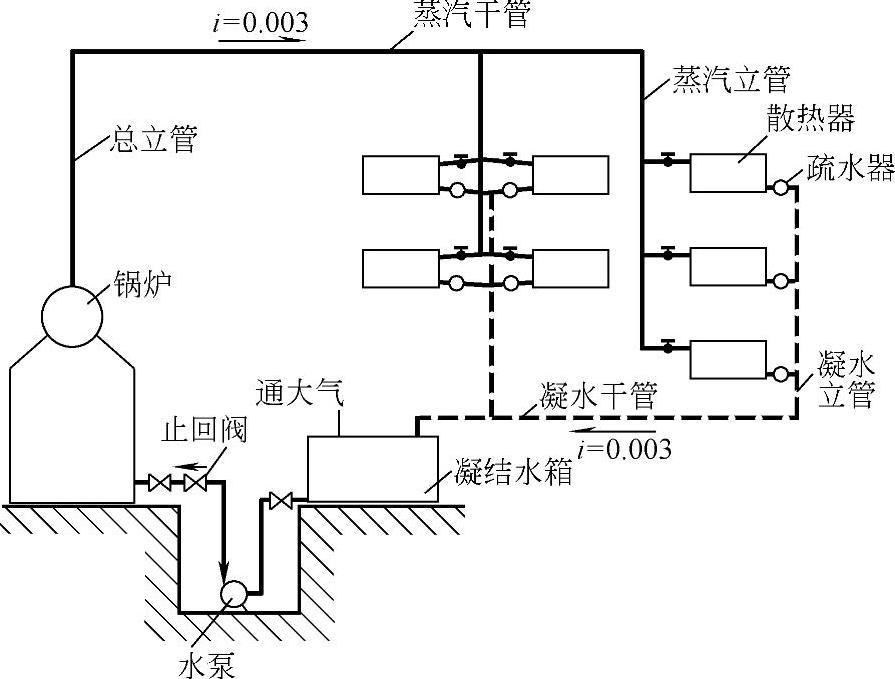

图8-7 机械回水双管上供下回式蒸汽供暖系统示意图

（2）高压蒸汽供暖系统 由于高压蒸汽的压力及温度均较高，因此在热负荷相同的情况下，高压蒸汽供暖系统的管径和散热器片数都小于低压蒸汽供暖系统。高压蒸汽供暖系统虽然很经济，但卫生条件差，并容易烫伤人，因而一般只用于工业厂房。

和低压蒸汽供暖系统一样，高压蒸汽供暖系统亦有上供下回、下供下回以及双管、单管等型式。为了避免高压蒸汽和凝结水在立管中反向流动所发出的噪声，一般高压蒸汽供暖均采用双管上供下回式系统。

3.热风供暖系统

热风供暖系统以空气作为热媒。在热风供暖系统中，首先将空气加热，然后将高于室温的空气送入室内，热空气在室内降低温度，放出热量，从而达到供暖的目的。

利用蒸汽或热水通过金属壁传热而将空气加热的设备叫作空气加热器；利用烟气来加热空气的设备叫作热风炉。

在产生有害物质很少的工业厂房中，广泛地应用暖风机进行供暖。暖风机是由通风机、电动机以及空气加热器组合而成的供暖机组。暖风机直接装在厂房内。

图8-8所示是NA型和NBL型暖风机外形图。NA型暖风机可以吊装在柱子上，也可装在埋于墙内的支架上；NBL型暖风机直接放在地面上。

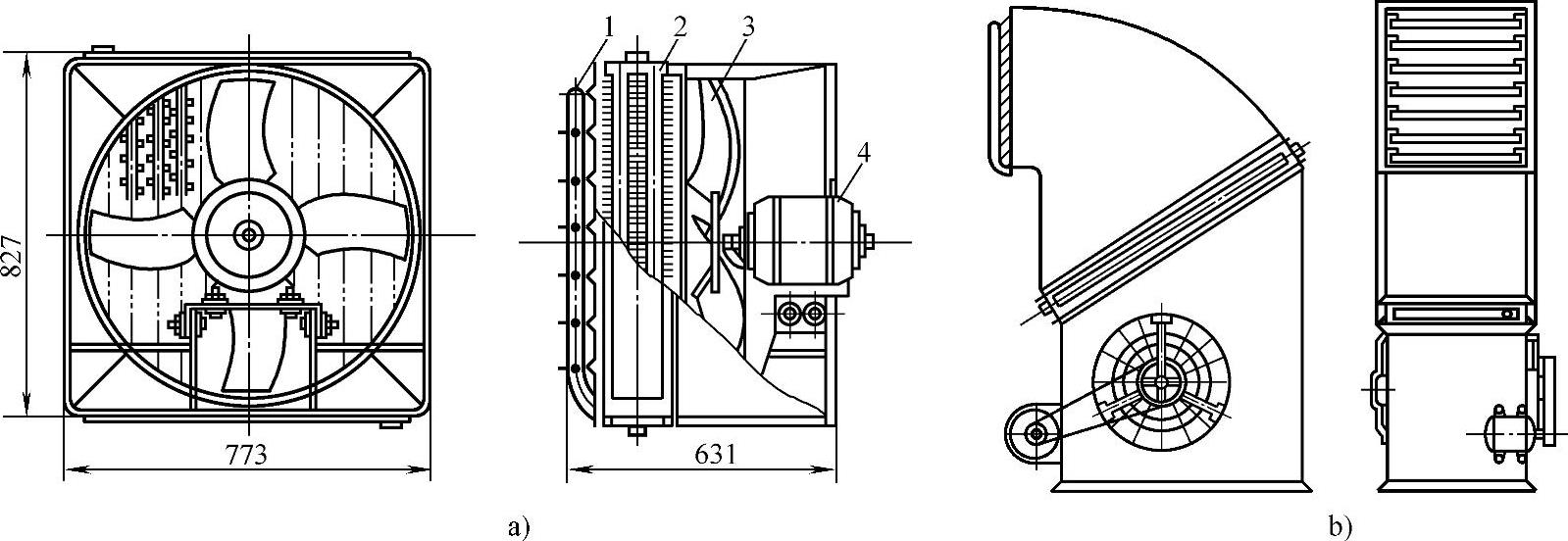

图8-8 暖风机外形图

a）NA型 b）NBL型

1—导向板 2—空气加热器 3—轴流风机 4—电动机
