室外给水排水平面图包括：室外给水排水平面图和地区或小区的给水排水总平面图。图7-15所示是新建建筑周围的给水排水平面图，图7-16所示是某小区的给水排水总平面布置图。

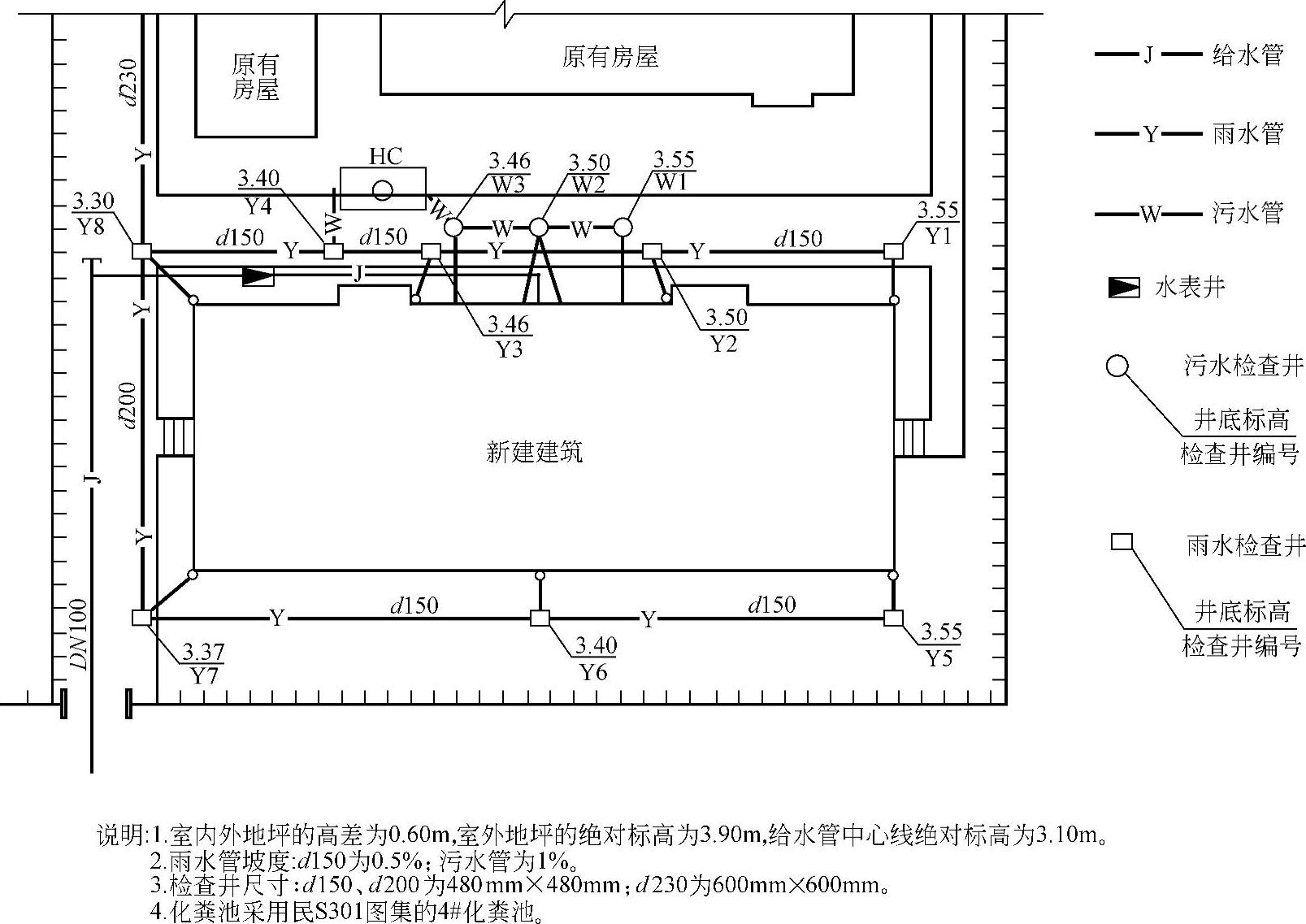

图7-15 某新建建筑周围的给水排水平面图

室外管网平面布置图是表达新建房屋周围的给水排水管网的平面布置图。它包括新建房屋、道路、围墙等平面位置和给水排水管网的布置。房屋的轮廓、周围的道路和围墙用中实线或细实线表示，给水排水管网用粗实线表示；管径、管道长度、敷设坡度标注在管道轮廓线旁，并加注相应的符号；管道上的其他构配件，用图例符号表示，图中所用图例符号应在图上统一说明。

室外给水排水平面布置图的图示内容和识读要点如下：

（1）比例 室外给水排水平面布置图的比例一般与建筑总平面图相同，常用1∶500、1∶200、1∶100，范围较大的小区也可采用1∶2000、1∶1000。

(www.daowen.com)

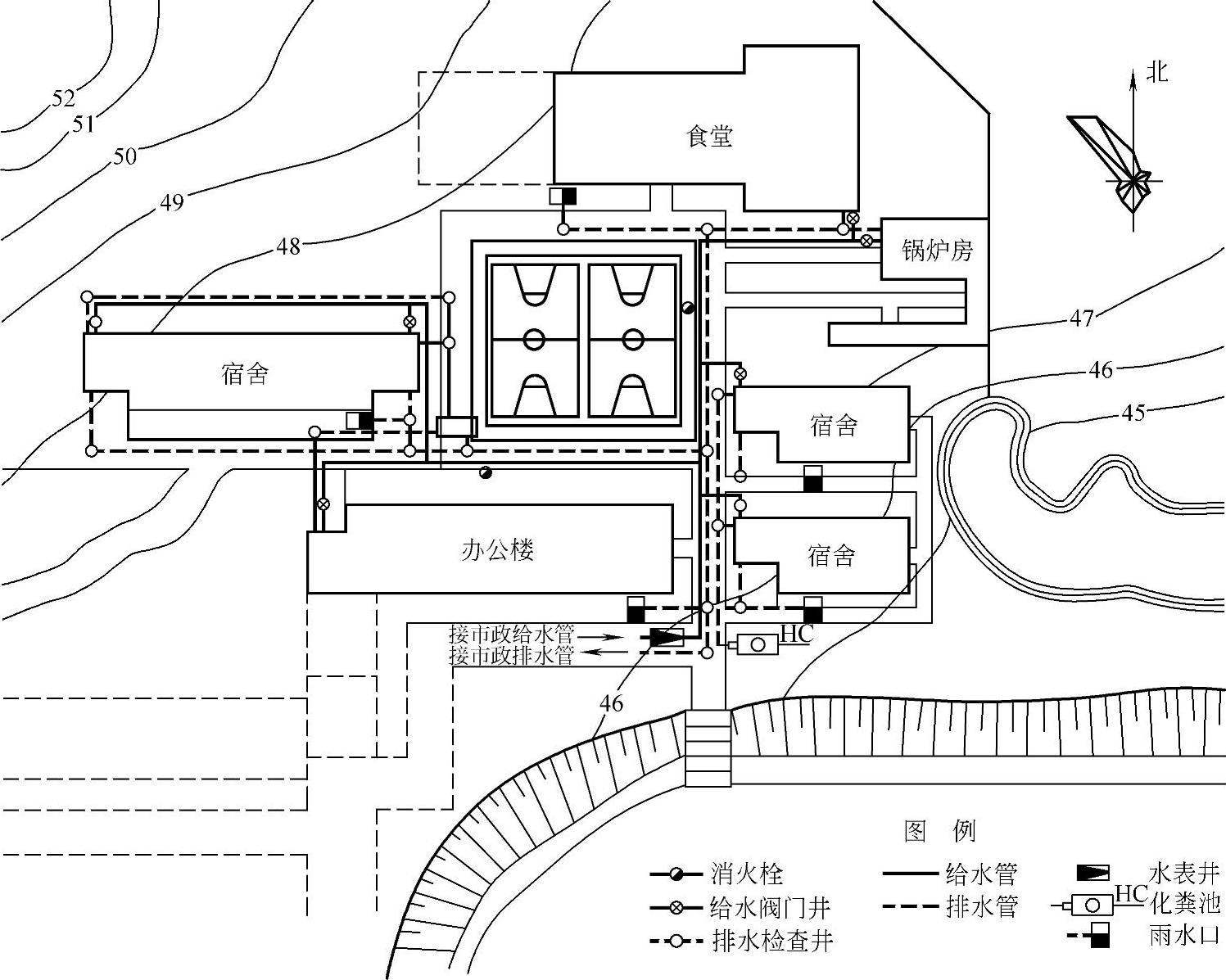

图7-16 某小区的给水排水总平面布置图

（2）建筑物及道路、围墙等设施 由于在室外给水排水平面图中，主要反映室外管道的布置，所以在平面图中，原有房屋以及道路、围墙等设施，基本上按建筑总平面图的图例绘制。新建房屋的轮廓采用中实线绘制。

（3）管道及附属设备 一般把各种管道，如给水管、排水管、雨水管，以及水表（流量计）、检查井、化粪池等附属设备，都画在同一张平面图上。新建管道均采用单条粗实线表示，管径直接标注在相应的管线旁边；给水管一般采用铸铁管，以公称直径DN表示；雨水管、污水管一般采用混凝土管，以内径d表示。水表、检查井、化粪池等附属设备按图例绘制，应标注绝对标高。

（4）标高 给水管道宜标注管中心标高，由于给水管道是压力管，且无坡度，往往沿地面敷设，如敷设时统一埋深，可以在说明中列出给水管的中心标高。

（5）排水管道 排水管道（包括雨水管和污水管）应注出起讫点、转角点、连接点、交叉点、变坡点的标高。排水管应标注管内底标高。为简便起见，可以在检查井引一指引线，在指引线的水平线上面标以井底标高，水平线下面标注管道种类及编号，如W为污水管，Y为雨水管，编号顺序按水流方向编排。

（6）指北针、图例和施工说明 室外给水排水平面布置图中，应画出指北针，标明所使用的图例，书写必要的说明，以便于读图和按图施工。
