1.图示内容

室内给水排水系统图是根据各层给水排水平面图中管道及用水设备的平面位置和竖向标高用正面斜轴测投影绘制而成的。它反映了室内给水管网和排水管网上下层之间及前后左右之间的空间关系。其图示内容有：

1）管径尺寸。

2）立管编号。

3）管道标高和坡度。

4）楼地面及各种器材在管道上的位置。

把系统图与平面图对照阅读，就能清楚地看到整个室内给水排水系统的全貌。

2.识读要点

（1）轴测图 一般采用正面斜轴测投影绘制，即OX轴水平，OZ轴铅垂，OY轴与水平线成45°夹角。OX轴与给水排水平面图的长度方向一致，OY轴与给水排水平面图的宽度方向一致，而OZ轴则与管道的竖直方向一致。给水排水系统图一般与给水排水平面图比例相同，给水排水系统复杂时可放大比例。

（2）给水排水系统 给水排水系统图应按系统分别绘制，以避免过多的管道重叠和交叉。

给水管道采用粗实线，排水管道用粗虚线，管道器材用图例表示，卫生设备省略不画。

当空间交叉的管道在图中相交时，在相交处将被挡的后面或下面的管线断开。

当管道过于集中，无法画清楚时，可将某些管段断开，移至别处画出，在断开处给以明确的标记。

各给水排水系统图符号的编号应与底层给水排水平面图中的系统编号一致。

当各层管网布置相同时，不必层层重复画出，只需在管道省略折断处标注“同某层”即可。

（3）管道与房屋构件的位置关系 为了反映管道和房屋的联系，在给水排水系统图中要画出被管道穿过的墙、地面、楼面及屋面，这些构件的图线用细实线绘制，如图7-11所示。(www.daowen.com)

（4）尺寸标注 给水排水系统图中应详细标注各管道的管径、坡度和标高。

1）给水排水系统中所有管段均需标注管径，当连续几段管段的管径相同时，中间管段可省略不注。

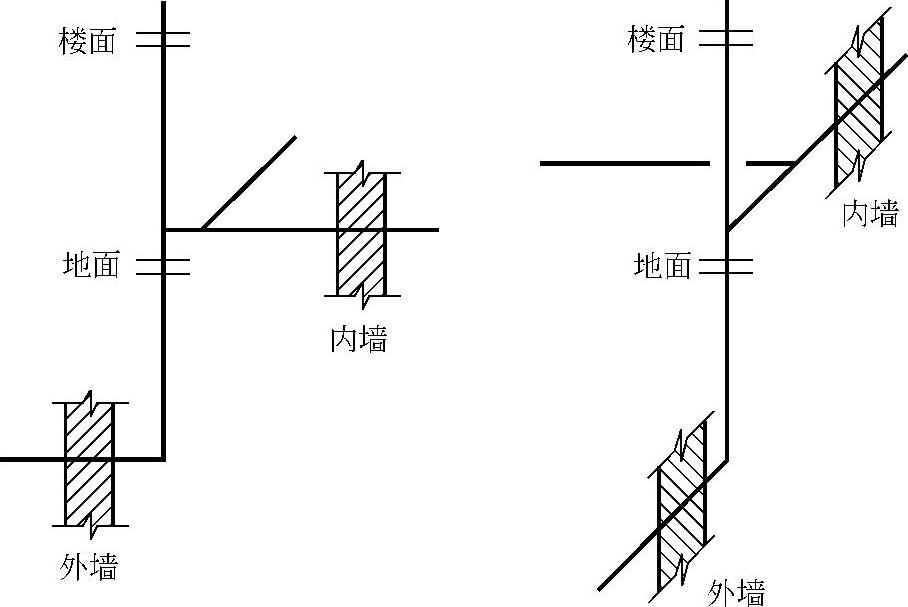

图7-11 管道与房屋构件位置关系的表示方法

2）凡有坡度的横管都要注出其坡度，坡度符号的箭头应指向下坡方向。当排水横管采用标准坡度时，图中可省略不注，而在施工说明中写明。

3）给水排水系统图中标注的标高是相对标高，即以底层室内地坪为±0.00。在给水系统图中，标高以管中心为准，一般要注出横管、阀门、放水龙头和水箱各部位的标高。在排水系统图中，横管的标高一般由卫生设备的安装高度和管件尺寸所决定，所以不必标注，必要时架空管道可标注管中心标高，但图中应加说明，检查口和排出管起点（管内底）的标高均需标出。此外，还要标注室内地面、室外地面、各层楼面和屋面等的标高。

（5）阅读顺序 给水排水系统图应对照管道平面图按管道系统编号分别阅读。对于每一个编号的给水排水系统图，先看立管，然后依次查看立管上的各层地面线、屋面线，给水引入管或污水排出管、通气管，给水引入管或污水排出管所穿越的外墙位置，从立管上引出的各横管、各横管上的用水设备及给水连接支管或排水承接支管，再查看管道系统上的阀门、龙头、检查口等器材，最后查看管径、标高、坡度、有关尺寸及编号等。

图7-12～图7-14所示为某浴室的给水排水系统图。

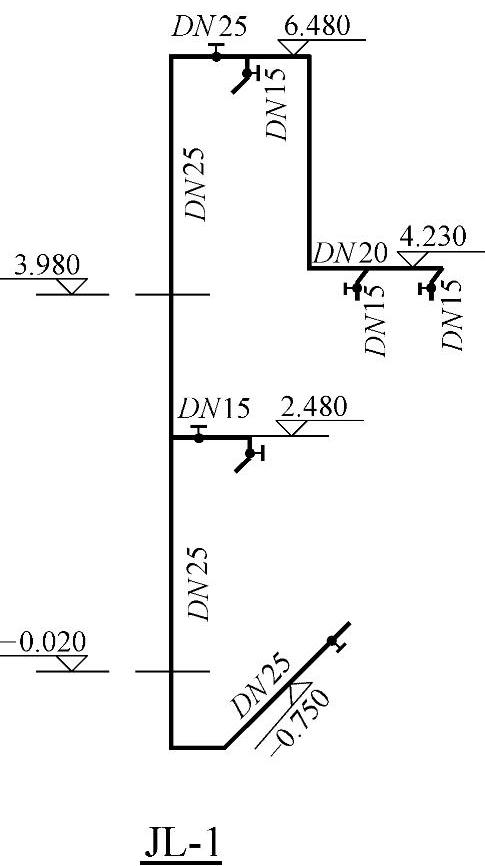

图7-12 某浴室给水系统图

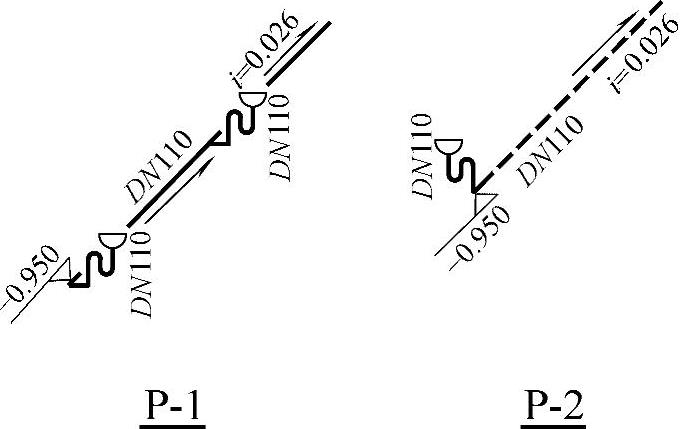

图7-13 某浴室底层排水系统图

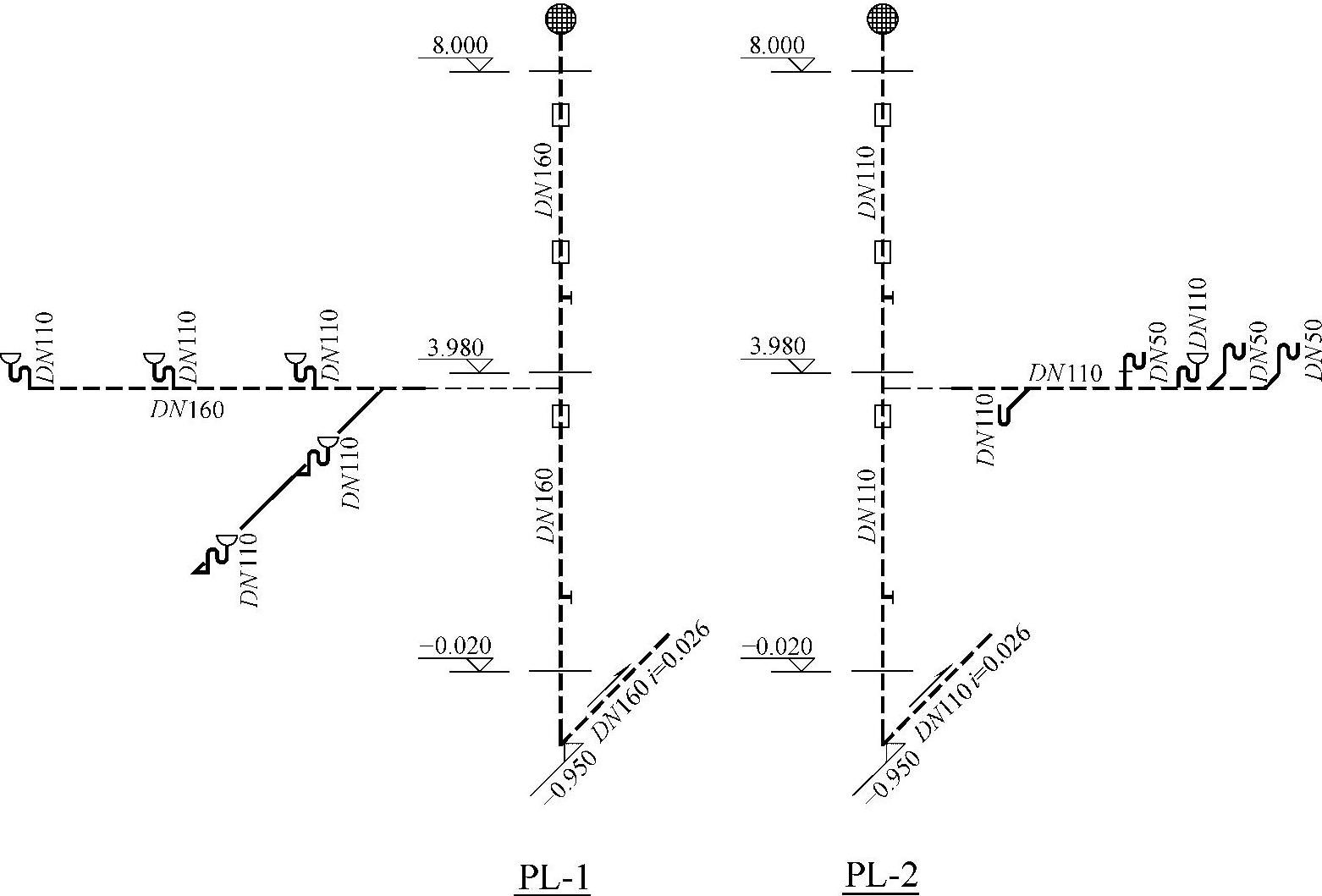

图7-14 某浴室排水系统图
