1.图示内容

室内给水排水平面图主要用来表示给水排水管道及设备的平面布置，其主要内容包括：

1）各用水设备的平面位置。

2）给水管网及排水管网的各个干管、立管、支管的平面位置、走向、立管编号和管道的安装方式（明装或暗装）。

3）管道器材设备如阀门、消火栓、地漏、清扫口等的平面位置。

4）给水引入管、水表节点、污水排出管的平面位置、走向，及与室外给水、排水管网的连接（仅底层平面图有）。

5）管道及设备安装预留洞位置、预埋件、管沟等方面对土建的要求。

6）尺寸、标高、系统编号等。

7）有关文字说明及图例。

2.识读要点

1）多层建筑的管道平面图原则上应分层绘制，管道系统布置相同的楼层可共用一个平面图，但底层平面图必须单独绘制。底层管道平面图应画出整幢房屋的建筑平面图，其余各层可用局部平面图绘出有管道的部分。(www.daowen.com)

2）室内给水排水平面图中，建筑轮廓线应与建筑平面图一致，应在建筑平面图的基础上用细实线抄绘房屋的墙身、柱、门窗洞、楼梯、台阶等主要构配件，作为管道系统及设备的水平布局和定位的基准。底层平面图要画全轴线，其余可仅画边界轴线。

3）卫生设备如洗脸盆、大便器、小便器等都是工业产品，不必详细表示，可按规定图例画出；而盥洗槽、小便槽等是在现场砌筑的，其详图由建筑专业绘制，在管道平面图中仅需画出其主要轮廓。卫生设备的图线采用中实线（0.5b）绘制。

4）管道平面图中的各种管道，不论在楼（地）面之上还是之下，都不考虑其可见性。每层平面图中的管道均以连接该层卫生设备的管路为准，不以楼地面为分界。如属于本层使用但安装在下层空间的重力管道，应绘于本层平面图上。

5）一般将给水系统和排水系统绘制于同一平面图上，以方便阅读。在底层管道平面图中，各种管道要按照系统编号，一般给水管道以每一引入管为一个系统，排水管道以每一排出管为一排水系统。由于管道的连接一般均采用连接配件，往往另有安装详图，故平面图中的管道连接均为简略表示，具有示意性。

6）底层管道平面图中通常只标注轴线尺寸和室内外的地面标高。卫生器具和管道一般都是沿墙（柱）设置的，不必标注定位尺寸。卫生器具的规格可在施工说明中写明；管道的管径、坡度和标高均标注在管道系统图中，在管道平面图中不必标注。

图7-9所示为某浴室底层给水排水平面图（局部），图7-10所示为该浴室二层给水排水平面图（局部）。

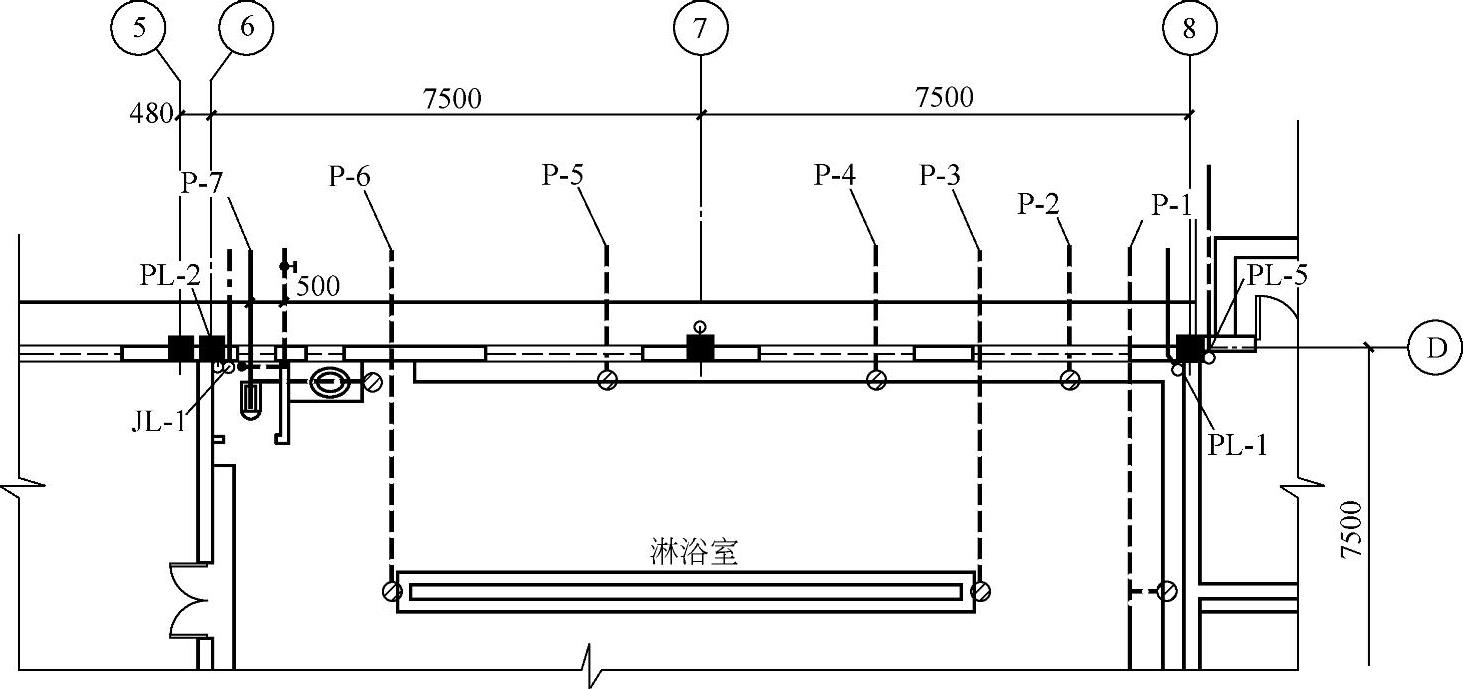

图7-9 某浴室底层给水排水平面图（局部）

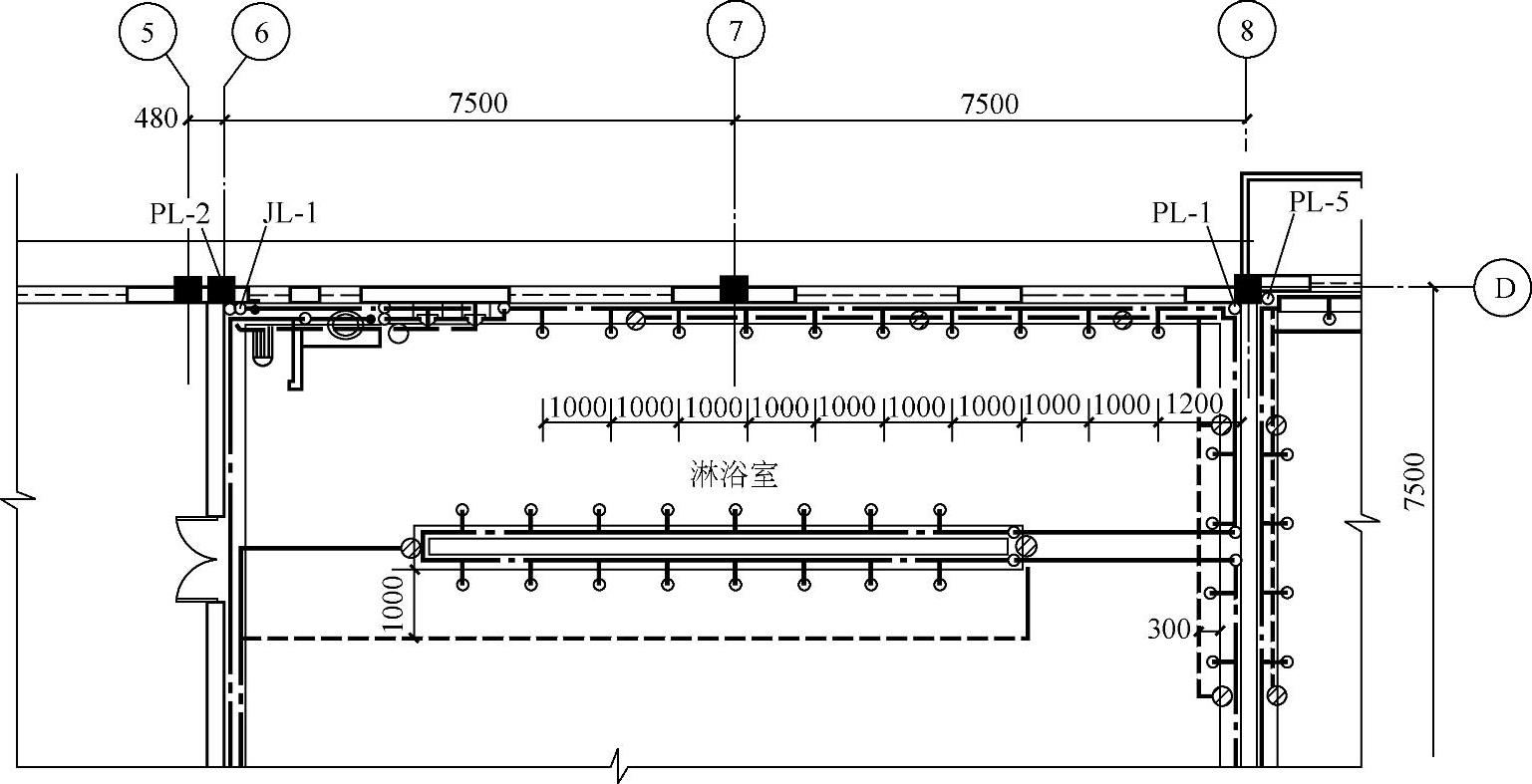

图7-10 某浴室二层给水排水平面图（局部）
