建筑装饰施工图读图要领-建筑识图

正确识读装饰工程图是从事建筑装饰行业的各类技术人员的必备能力,是指导施工和从事装饰设计工作的基本素质要求。

熟悉基本图例是识读装饰工程图的基础,正确的读图顺序和方法是正确识读装饰工程图的重要保障,基本的构造常识和空间想象及预想是识读装饰工程图的加速剂。

读图时应按照下列顺序进行:

平面布置图→顶棚平面图立面图→大样详图→构造剖视图

读图重点内容是:方位布局,造型样式及其尺寸、用材、构造做法。

此外,读图时应注意把握图间索引、视图方向,熟悉图例,看清说明。

下面分别列举实例说明装饰施工图的识读要领。

1.平面图读图要领

图6-4所示是某小高层二室一厅住户的装饰平面图,读图时应注意下列要领:

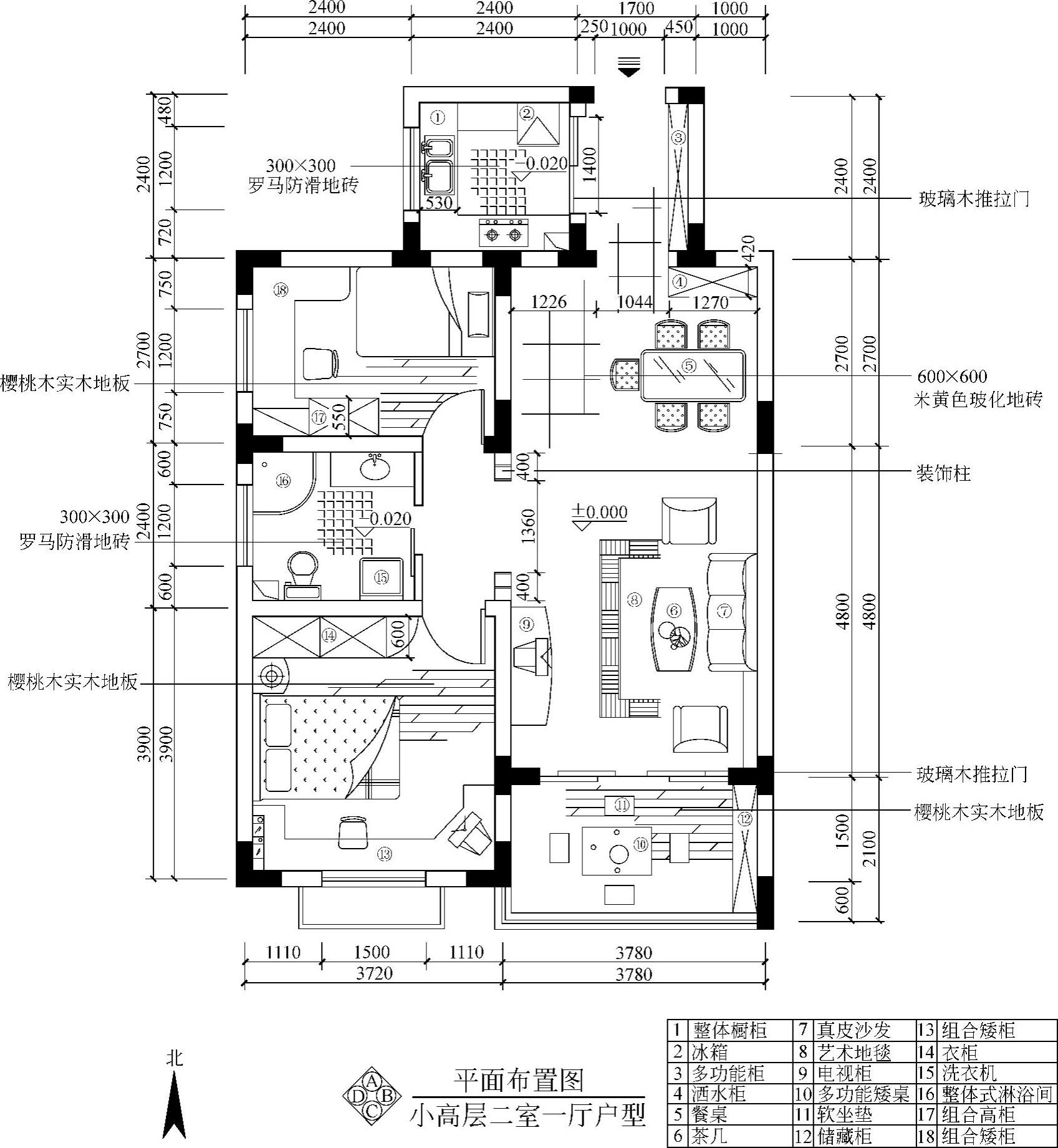

图6-4 某小高层二室一厅住户的装饰平面图

1)认清方位、楼层。

2)各空间的布局、入口及交通联系。

3)门窗位置。

4)空间内部的分隔处理,各空间的形状、体量。

5)家具陈设的类型、品种、数量等情况,定制和现场制作的家具。

6)地面装修的标高和用材情况。

7)其他设备(给水排水等)布置情况。

8)立面索引符号。

2.顶棚平面图读图要领

图6-5所示是该住户的顶棚装饰平面图,读图时应注意下列要领:

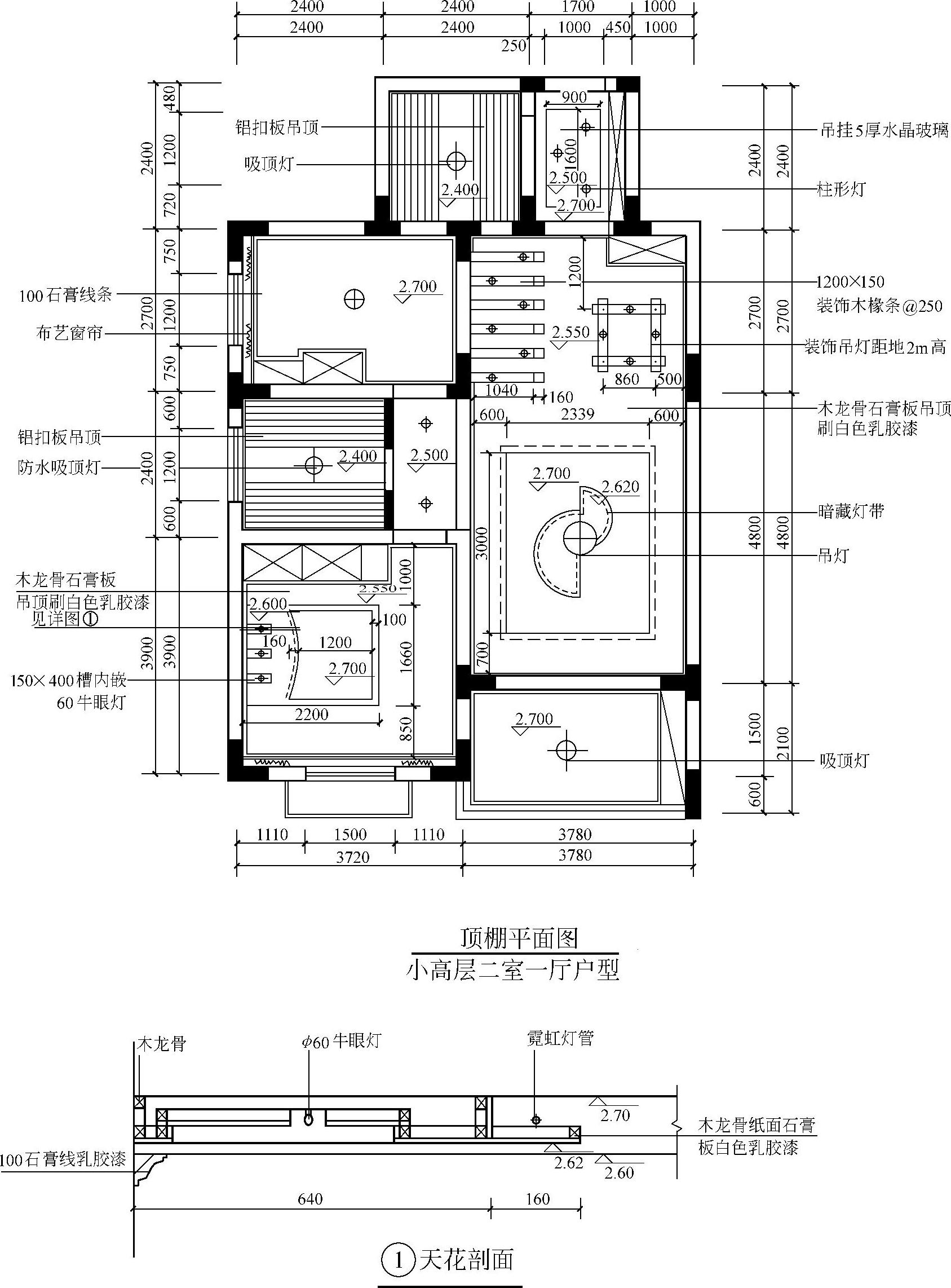

图6-5 某小高层二室一厅住户的顶棚装饰平面图

1)顶棚平面与平面各空间的对应关系。

2)门窗及洞口的位置。

3)顶棚的造型样式、造型尺寸、位置尺寸及标高。

4)顶棚用材及做法。

5)照明方式、灯具设备的类型、品种及位置尺寸。

3.立面图读图要领

图6-6~6-13所示是该住户的立面图,读图时应注意下列要领:(www.daowen.com)

1)通过图名或索引符号,弄清楚立面的出处,即对应立面的哪个空间,哪个面。

2)本立面所包括的内容及其位置关系。

3)立面的装饰造型及其尺寸、用材及做法。

4.详图读图要领

图6-14所示为卫生间门和主卧室门的大样,图6-15所示为厨房门的大样。读图时应注意下列要领:

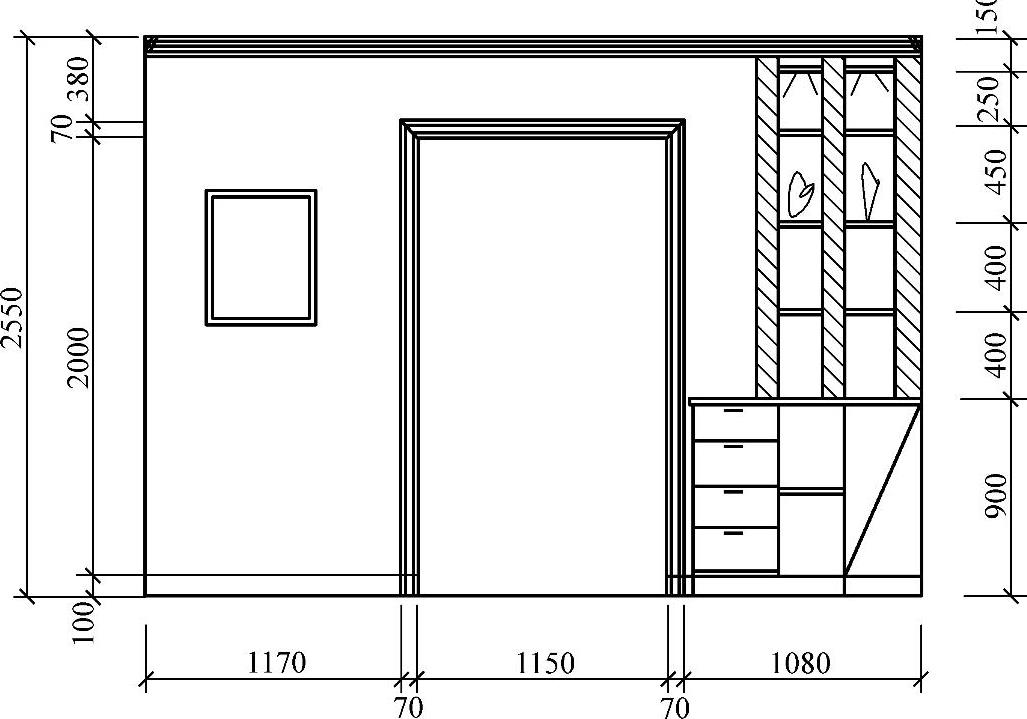

图6-6 客厅北立面

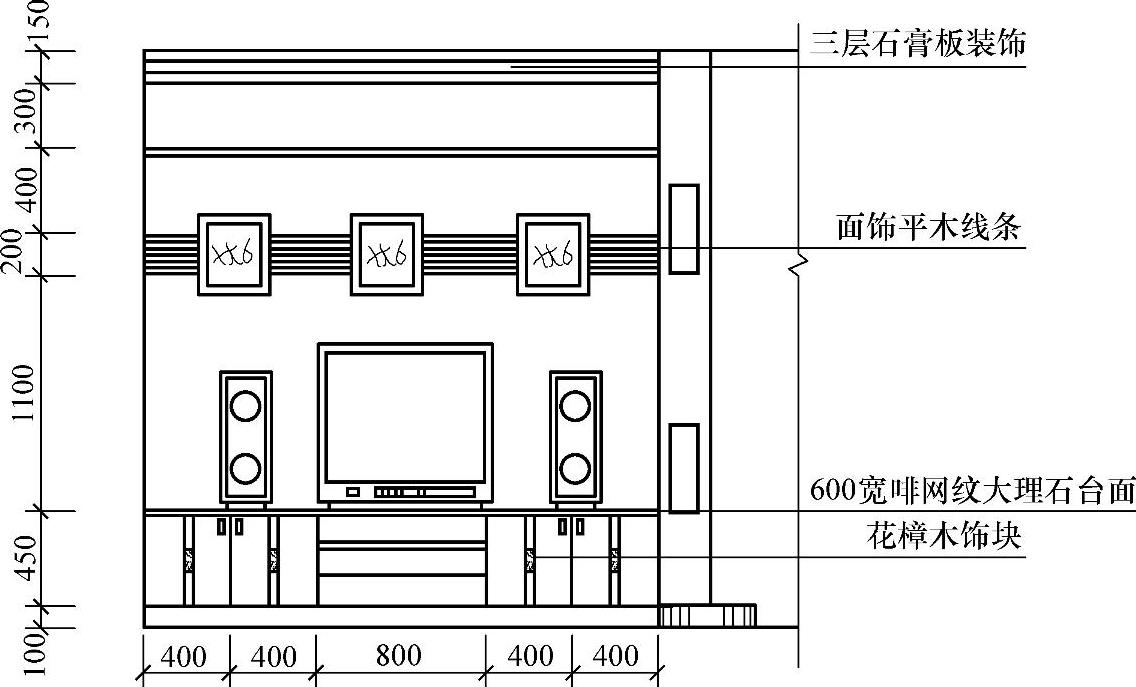

图6-7 客厅电视背景墙面


图6-8 卧室C剖面


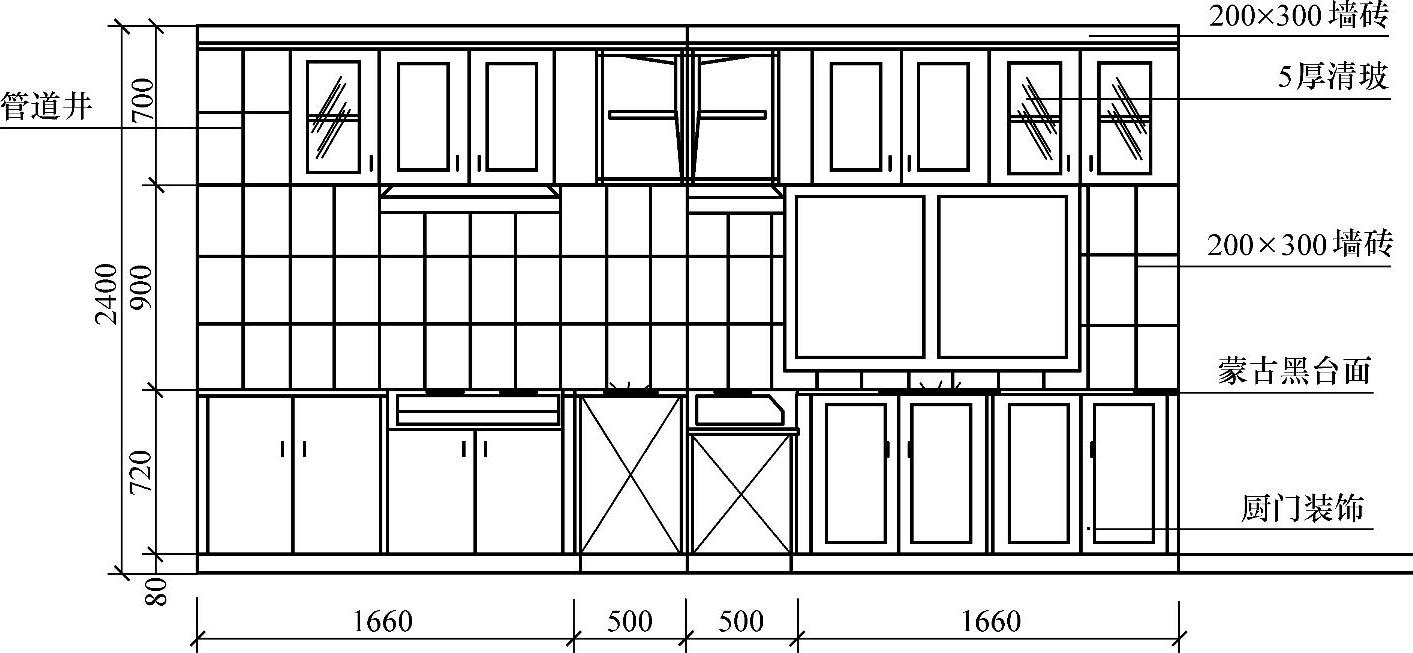

图6-9 客厅C、D立面展开图

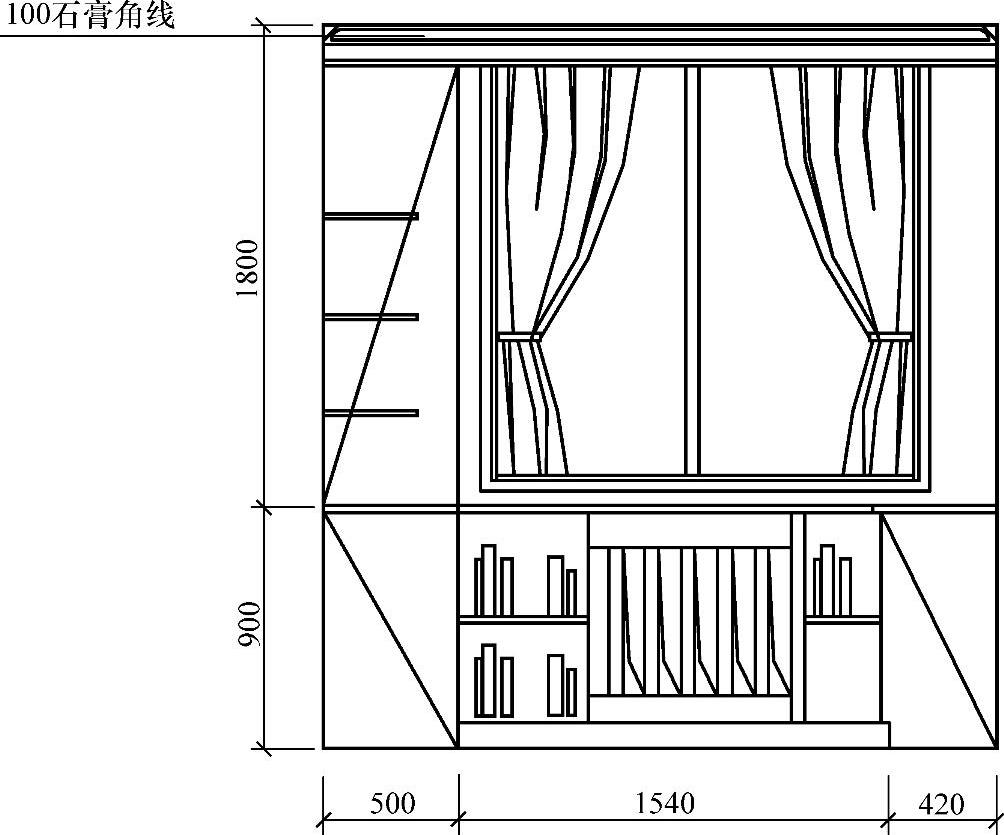

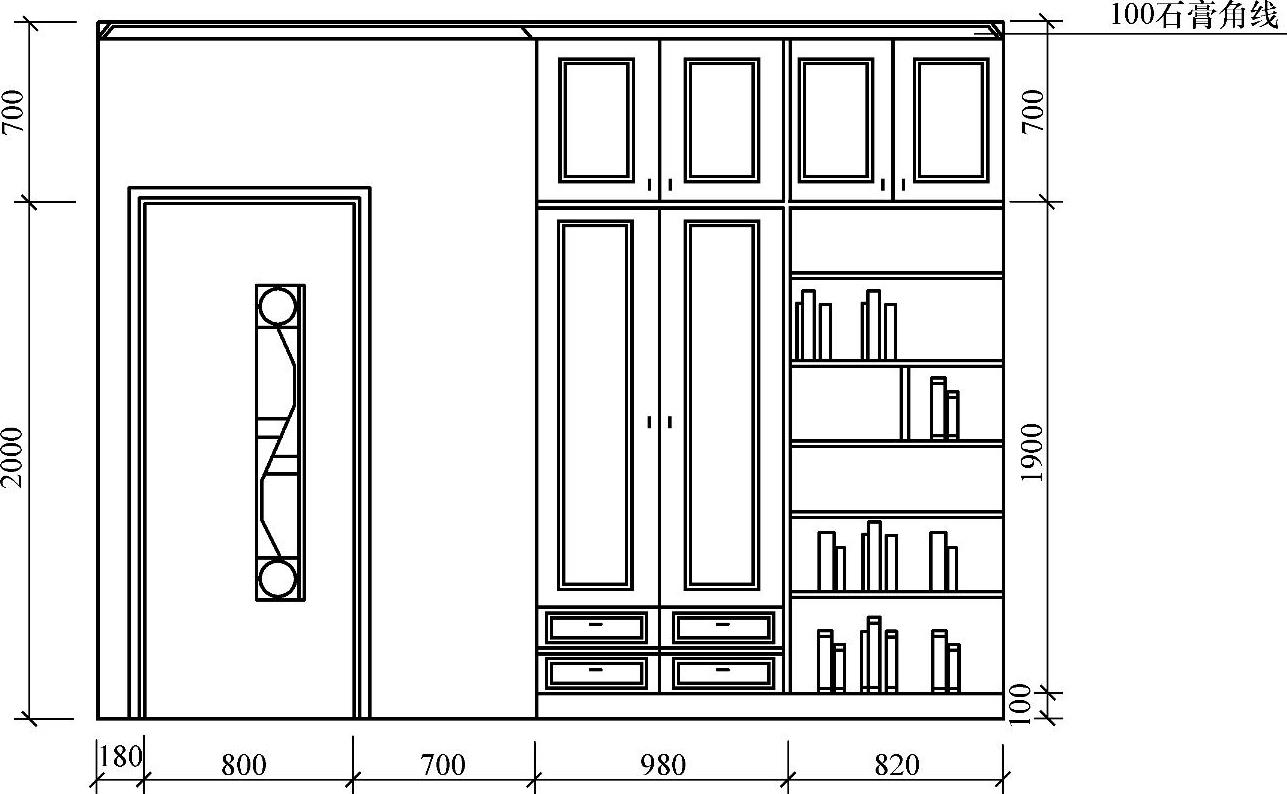

图6-10 卧室A立面

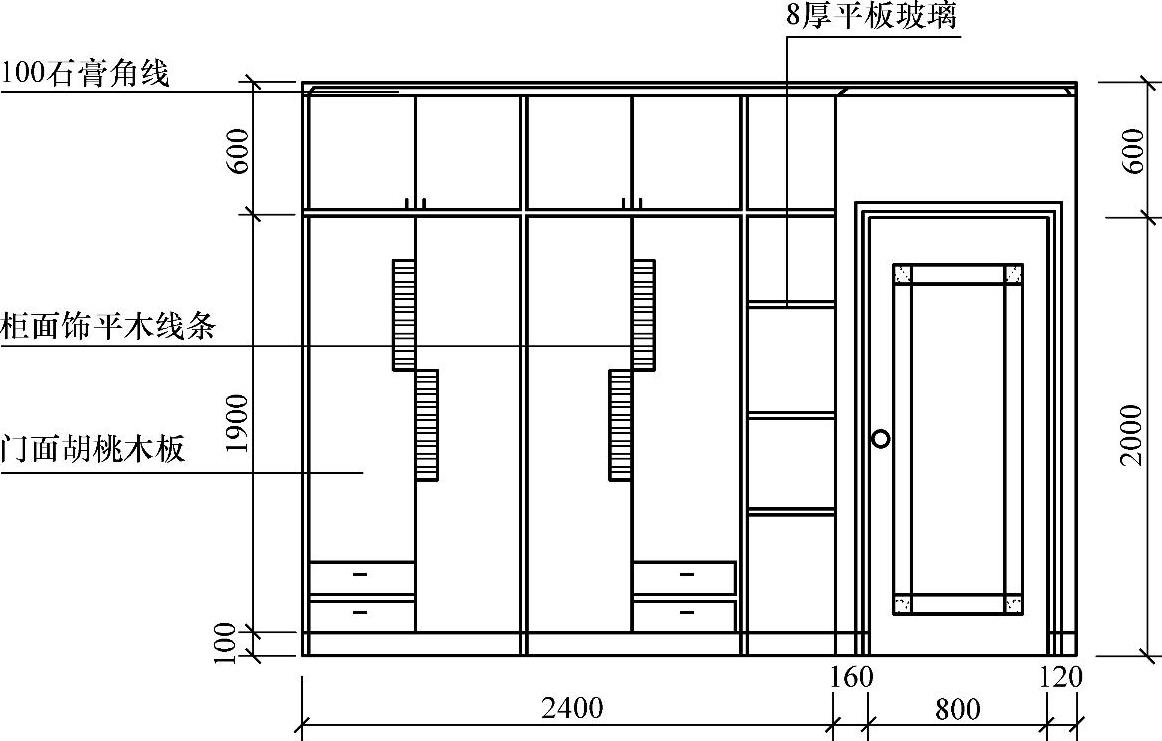

图6-11 卧室C立面


图6-12 次卧室C立面


图6-13 次卧室D立面

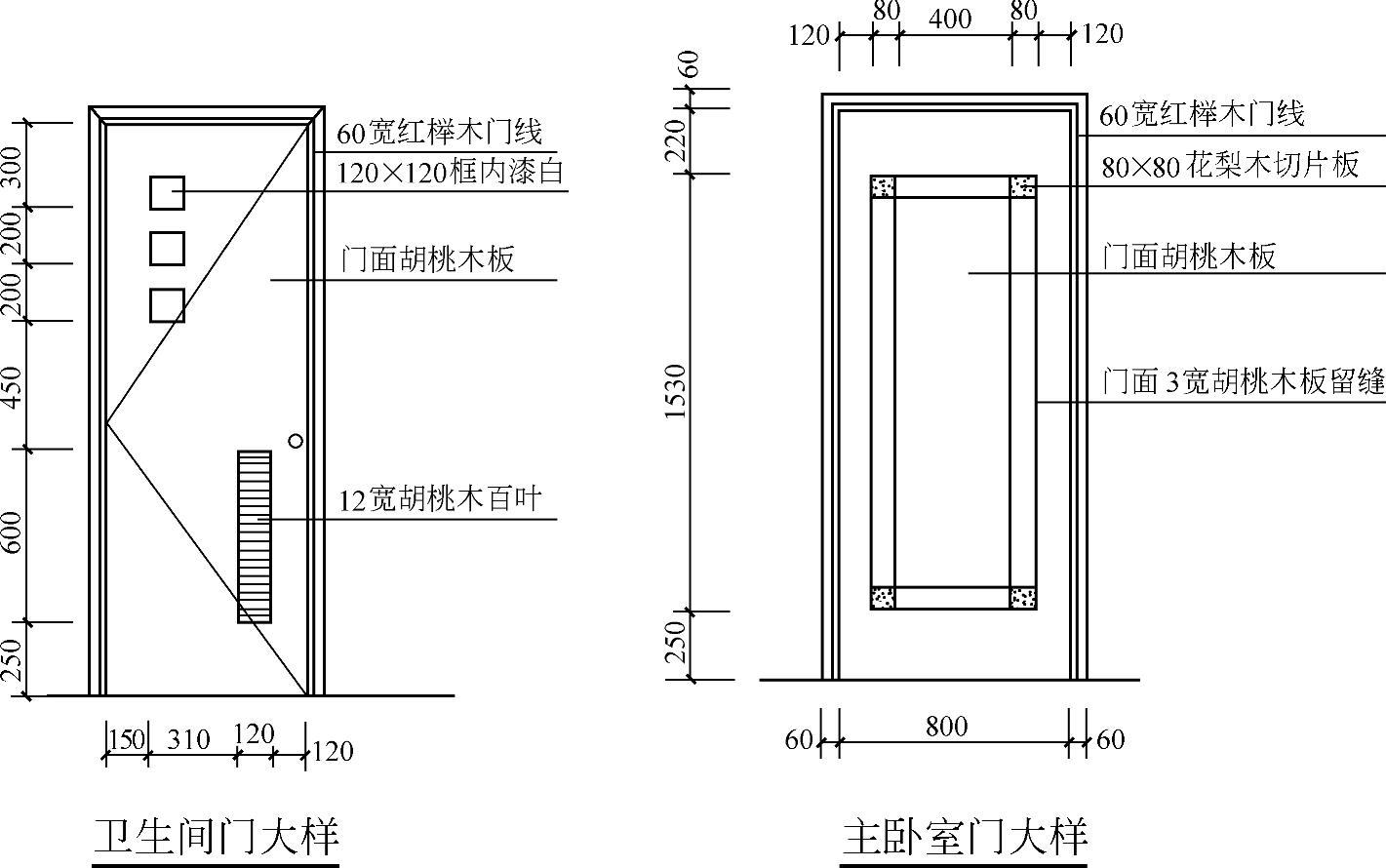

图6-14 卫生间门和主卧室门大样

1)通过图名或索引符号弄清楚本详图的出处。

2)通过大样弄清楚其造型及其尺寸、用材和做法。

3)通过构造剖视图来表现大样图无法表达的局部造型和内部结构。

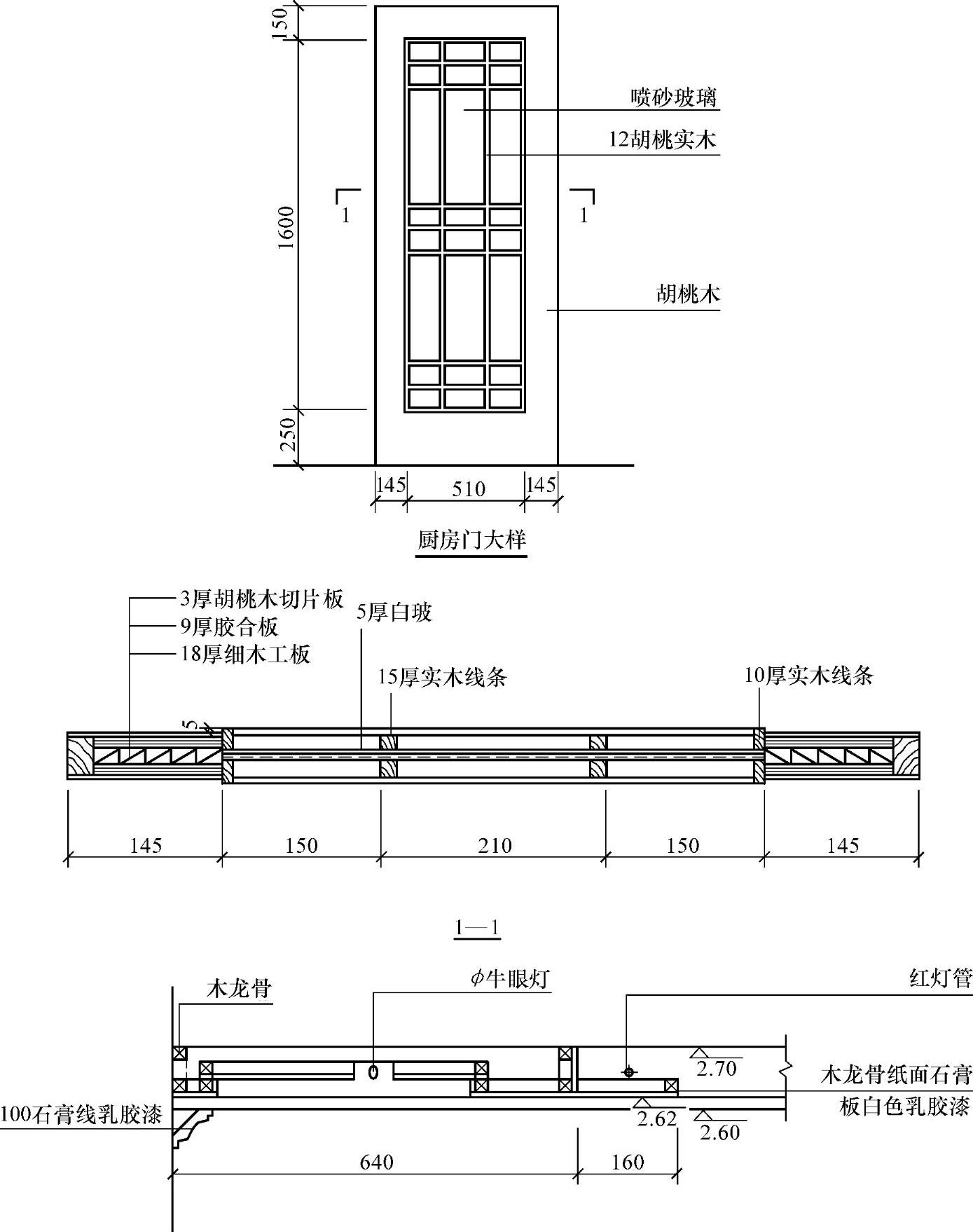

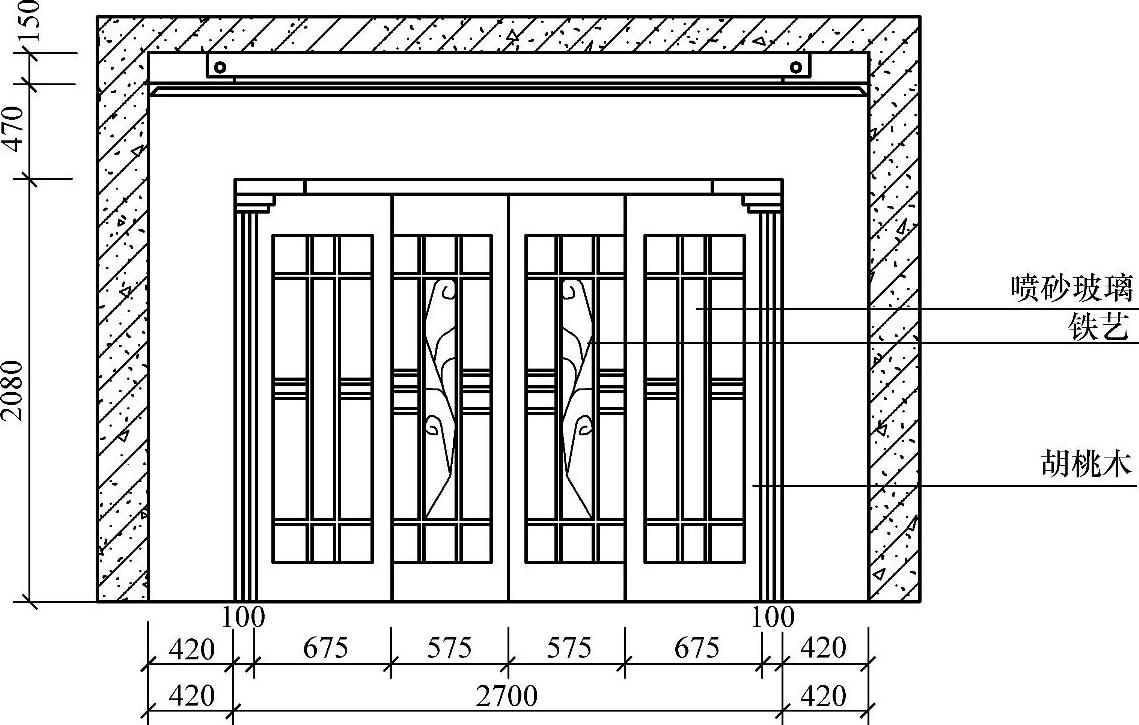

图6-15 厨房门大样
