1.室内平面图

（1）室内平面图的形成 与建筑平面图一样，用一个水平剖切平面，在窗户高度范围的某一位置上把整个房屋剖开，并揭去上面部分，然后自上而下投影，就得到了建筑装饰平面图，如图6-1所示。

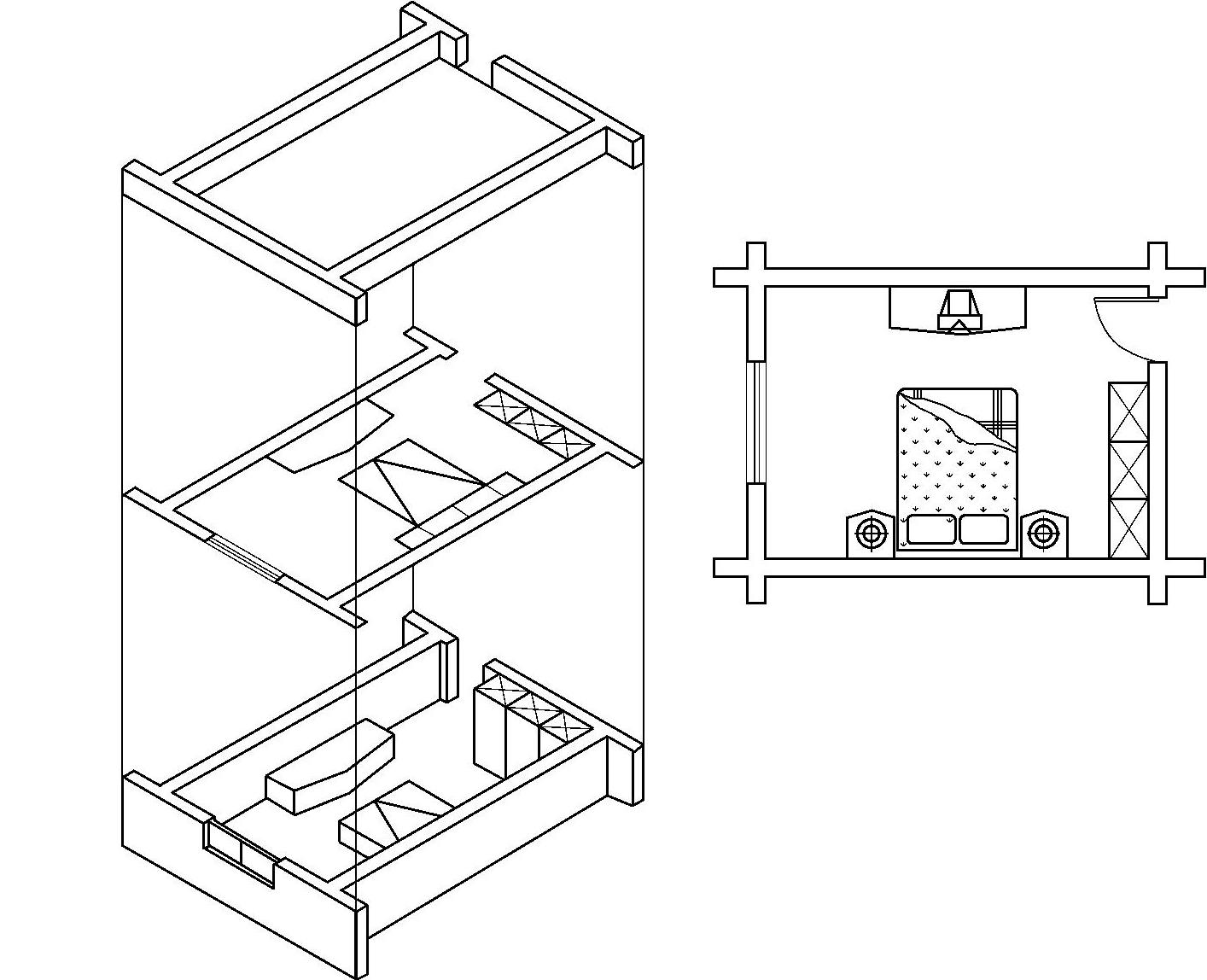

图6-1 室内平面图的形成

（2）室内平面图的内容 室内装饰设计中的平面图主要表明：

1）建筑的平面形状、建筑的构造状况（墙体、柱子、楼梯、台阶、门窗的位置等）。

2）室内的平面关系和室内的交通流线关系。

3）室内设施、陈设、隔断的位置。

4）室内地面的装饰情况。

（3）室内平面图的表现方法和要求 室内装饰设计中的平面图有以楼层或区域为范围的平面图，也有以单间房间为范围的平面图。前者侧重表达室内平面与平面间的关系，后者侧重表达室内的详细布置和装饰情况。

建筑平面图是装饰平面设计的基础和依据，在表示方法上，二者既有区别又有联系。建筑设计的平面主要表明室内各房间的位置，表现室内空间中的交通关系等，在建筑的平面图中一般不表示详细的家具、陈设、铺地的布置。而室内装饰平面图中必须表现上述物体的位置、大小。在装饰工程施工图的平面中还需标注有关设施的定位尺寸，这些尺寸主要包括固定隔断、固定家具之间的距离，有的还需标注铺地、家具、景观小品等尺寸。

在整套装饰工程图样中，应有表示各局部索引的索引符号，它对查找、阅读局部图样起着“导航”作用。

装饰平面图的图名应标写在图样的下方。当装饰设计的对象为多层建筑时，可按其所表明的楼层的层数来称呼，如一层平面图、二层平面图等。若只需反映平面中的局部空间，可用空间的名称来称呼，如客厅平面图、主卧室平面图等。对于多层相同内容的楼层平面，可只绘制一个平面图，在图名上标注出“标准层平面图”或“某层～某层平面图”即可。在标注各平面房间或区域的功能时，可用文字直接在平面中注出。

在平面图中，地坪高差以标高符号注明。地坪面层装饰的做法一般可在平面图中用图形和文字表示，为了使地面装修用材更加清晰明确，画施工图时也可单独绘制一张地面铺装平面图，也称铺地图，在图中详细注明地面所用材料品种、规格、色彩。对于有特殊造型或图形复杂而有必要时，可绘制地面局部详图。

2.顶棚平面图

（1）顶棚平面图的形成 顶棚平面图也可称为天花平面图、天棚平面图或吊顶平面图。顶棚平面图的绘制方法与平面布置图不同，它是采用镜像视图法来绘制的，如图6-2所示。用此方法绘出的顶棚平面图所显示的图像，其纵横轴线排列与平面图完全一致，便于相互对照，更易于清晰识读。

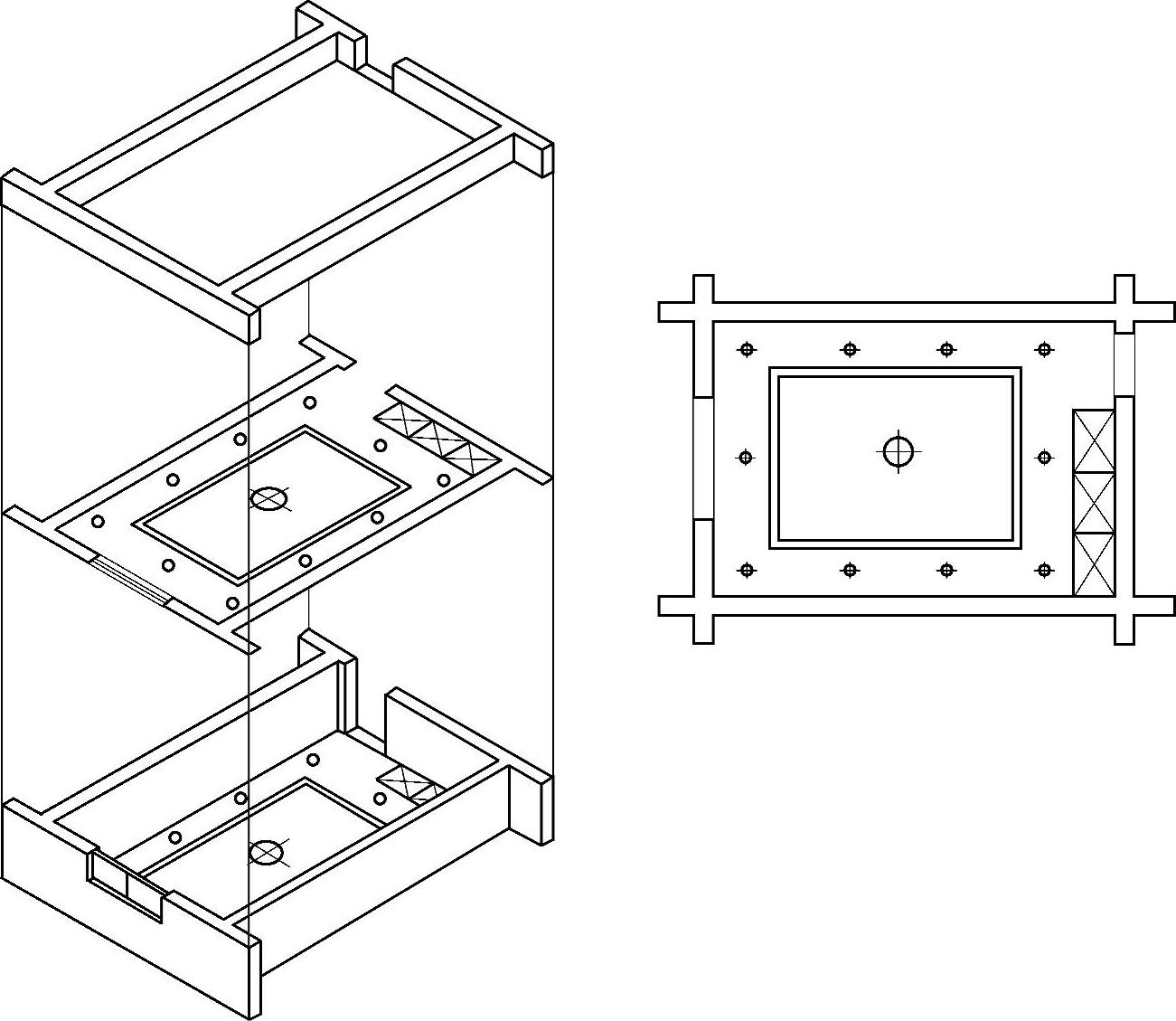

图6-2 顶棚平面图的形成——镜像投影

（2）顶棚平面图的表现内容

1）室内顶棚上的装饰造型。

2）设备布置。

3）标高、尺寸。

4）材料运用等内容。

（3）顶棚平面图的表现方法和要求(www.daowen.com)

1）在建筑设计中一般不画顶棚平面，而装饰设计中必须画出顶棚平面，并应在顶棚平面上表示出造型的方法、各种设施的位置以及它们之间的距离尺寸，在装饰工程施工图的顶棚平面中还应标明顶棚的用材、做法、灯具的大小、型号以及各部位的尺寸关系等。

2）在绘制顶棚平面图时，门窗可省去不画，只画墙线，直通顶棚的高柜等家具常以“”表示。顶棚平面的图名的表示位置及方法同平面图。

3）在装饰设计和施工中为了协调水、电、空调、消防等各工种的布点定位，装饰设计中可绘制出顶棚综合布点图。在该图中应将灯具、喷淋头、风口及顶棚造型的位置都标注清楚。

4）顶棚综合布点图的设计原则：一是不违反各种规范要求；二是各布点不能发生冲突，要做到造型美观。

3.装饰立面图

（1）装饰立面图的形成 装饰立面图，是平行于室内各方向的垂直界面的正投影图，简称立面图，图6-3所示为室内某一方向的立面图。

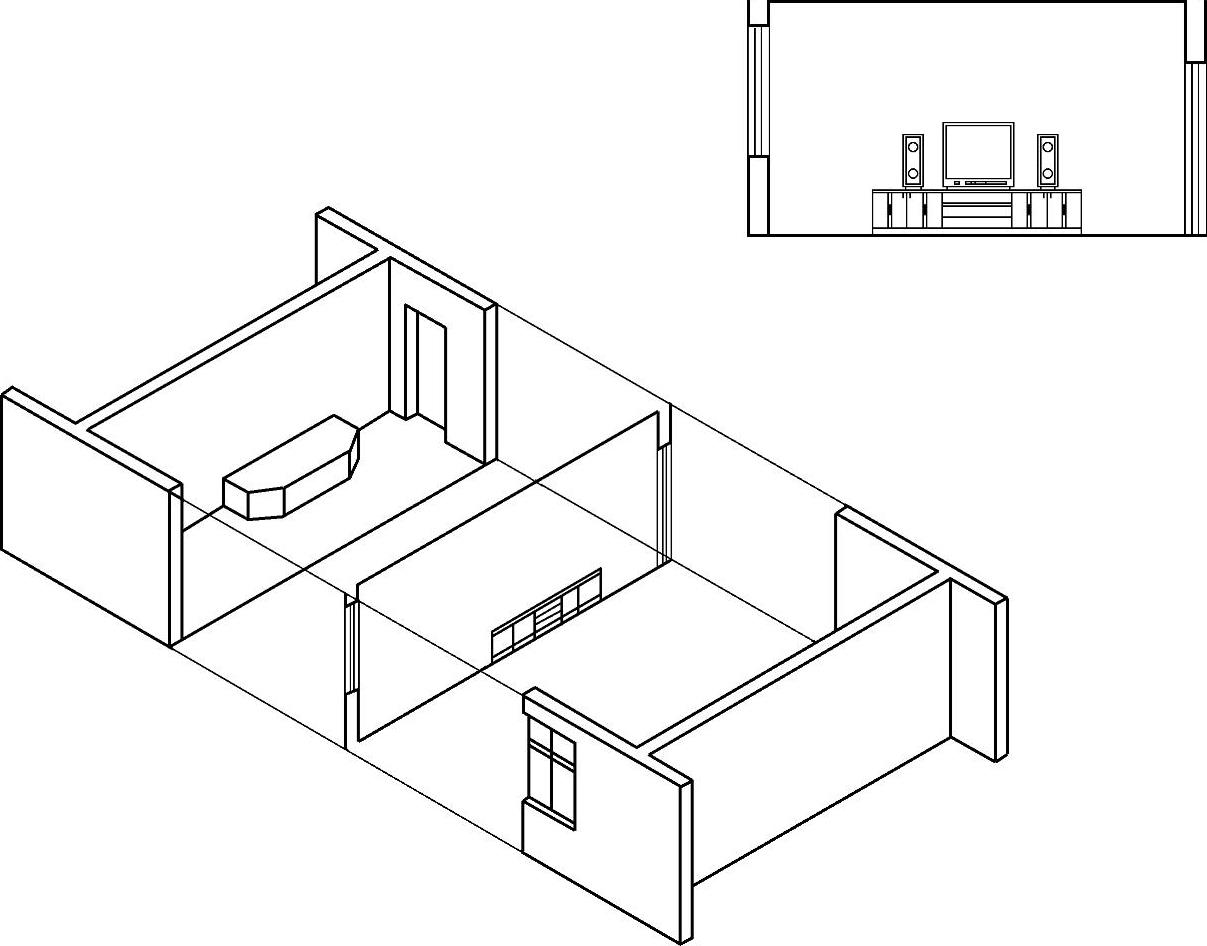

图6-3 室内某一方向的立面图

（2）装饰立面图的内容 装饰立面图表现的图像大多为可见轮廓线所构成，它可以表现室内垂直界面及垂直物体的所有图像。

在建筑设计中室内的立面主要通过剖面来表示，建筑设计的剖面可以表明总楼层的剖面和室内部分立面图的状况，并侧重表现出剖切位置上的空间状态、结构形式、构造方法及施工工艺等。而装饰设计中的立面图则要表现室内某一房间或某一空间中各界面的装饰内容以及与各界面有关的物体。在装饰立面图中应表明：

1）立面的宽度和高度。

2）立面上的装饰物体或装饰造型的名称、内容、大小、做法等。

3）需要放大的局部和剖面的符号等。立面图的图名标注位置和方法同平面图、顶棚图。

另外，建筑设计图中的立面方向是指投影位置的方向，而装饰设计中的立面是指立面所在位置的方向，在识图时务必注意。

（3）装饰立面图的表现方法和要求 在装饰图样中，同一立面可有多种不同的表达方式，各个设计单位可根据自身作图习惯及图样的要求来选择，但在同一套图样中，通常只采用一种表达方式。在立面的表达方式上，目前常用的主要有以下三种：

1）在装饰平面图中标出立面索引符号，用A、B、C、D等指示符号来表示立面的指示方向。

2）在平面设计图中标出指北针，按东西南北方向指示各立面。

3）对于局部立面的表达，也可直接使用此物体或方位的名称，如屏风立面、客厅电视柜立面等。对于某空间中的两个相同立面，一般只要画出一个立面，但需要在图中用文字说明。

室内设计中还有一种立面展开图，它是将室内一些连续立面展开成一个立面，室内展开立面图尤其适合表现正投影难以表明准确尺寸的一些平面呈弧形或异形的立面图形。

室内装饰立面有时也可绘制成剖立面图像，又称之为剖立面图。剖立面图中剖切到的地面、顶棚、墙体及门、窗等应表明位置、形状和图例。

4.详图

（1）详图的形成 装饰设计施工图需要表现细部的做法，但在平面图、顶棚平面图、立面图中因受图幅、比例、视图方向等的限制，一般无法表达这些细部，为此必须将这些细部引出，并将它们的比例放大，或进行剖切，绘制出内容详细、构造清楚的图形，即详图。

（2）详图的内容和要求 装饰设计详图是对室内平、立、剖面图中内容的补充。详图根据其形成可分为大样详图和构造剖视图。在绘制装饰设计详图时，要做到图例构造清晰明确、尺寸标注细致，定位轴线、索引符号、控制性标高、图示比例等也应标注正确。对图样中的用材做法、材质色彩、规格大小等可用文字标注清楚。
