梁平面整体配筋图采用的表达方式为平面注写方式或截面注写方式。

1.平面注写方式

平面注写方式，是在梁平面布置图上，分别在不同编号的梁中各选择一根梁，在其上直接注写梁几何尺寸和配筋具体数值，来表达梁平面整体配筋图，如图5-48所示。

阅读梁平面整体配筋图平面注写方式时须注意以下规则：

1）梁的编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，具体见表5-21的规定。

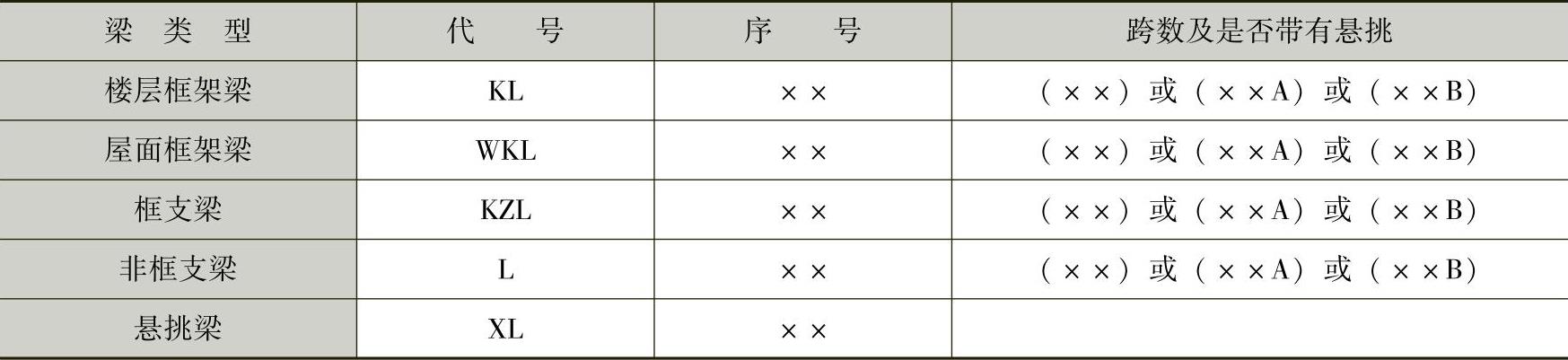

表5-21 梁的编号

注：（××A）为一端悬挑，（××B）为两端有悬挑。悬挑不计入跨数。例如KL7（5A）表示第7号框架梁，5跨，一端有悬挑；L9（7B）表示第9号非框架梁，7跨，两端有悬挑。

2）平面注写包括集中标注与原位标注。集中标注表达梁的通用数值（可从梁的任意一跨引出），原位标注表达梁的特殊数值；当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注；施工时，原位标注取值优先，如图5-49所示。

3）梁集中注写的内容，有四项必注值及一项选注值，即梁编号、梁截面尺寸、梁箍筋、梁上部贯通筋或架立筋根数、梁顶面标高高差（选注值）。如图5-49所示的集中标注，其符号含义如图5-50所示。

(www.daowen.com)

图5-50 集中注写各部分的含义

4）梁原位标注的内容，包括梁支座上部纵筋、梁下部纵筋、侧面纵向构造钢筋或侧面抗扭纵筋、附加箍筋或吊筋。如图5-49所示原位标注含义如下：梁上部纵筋“225+222”表示上部同排有两种直径的钢筋直径为25mm的钢筋放在角部，直径为22mm的钢筋放在中部。梁下部纵筋“625—2/4”表示下部纵筋多于一排，用“/”将各排纵筋自上而下分开。此标注表示上一排纵筋为两根，下排为四根，钢筋均为直径25mm的HRB335级钢筋。

注意当梁某跨有抗扭纵筋时，标注时应在配筋值前加“∗”号；当有附加箍筋或吊筋，可将其直接画在平面图中的主梁上，用引线注配筋值。

2.截面注写方式

截面注写方式，是在梁平面布置图上，分别在不同编号的梁中各选择一根梁，在用剖面符号引出的截面配筋图上注写截面尺寸与配筋具体数值，来表达梁平面整体配筋图。

在截面配筋图上注写截面尺寸b×h、上部筋、下部筋、侧面筋和箍筋的具体数值时，其表达形式与平面注写方式相同。

截面注写方式既可以单独使用，也可与平面注写方式结合使用，梁平法施工图截面注写方式示例如图5-51所示。

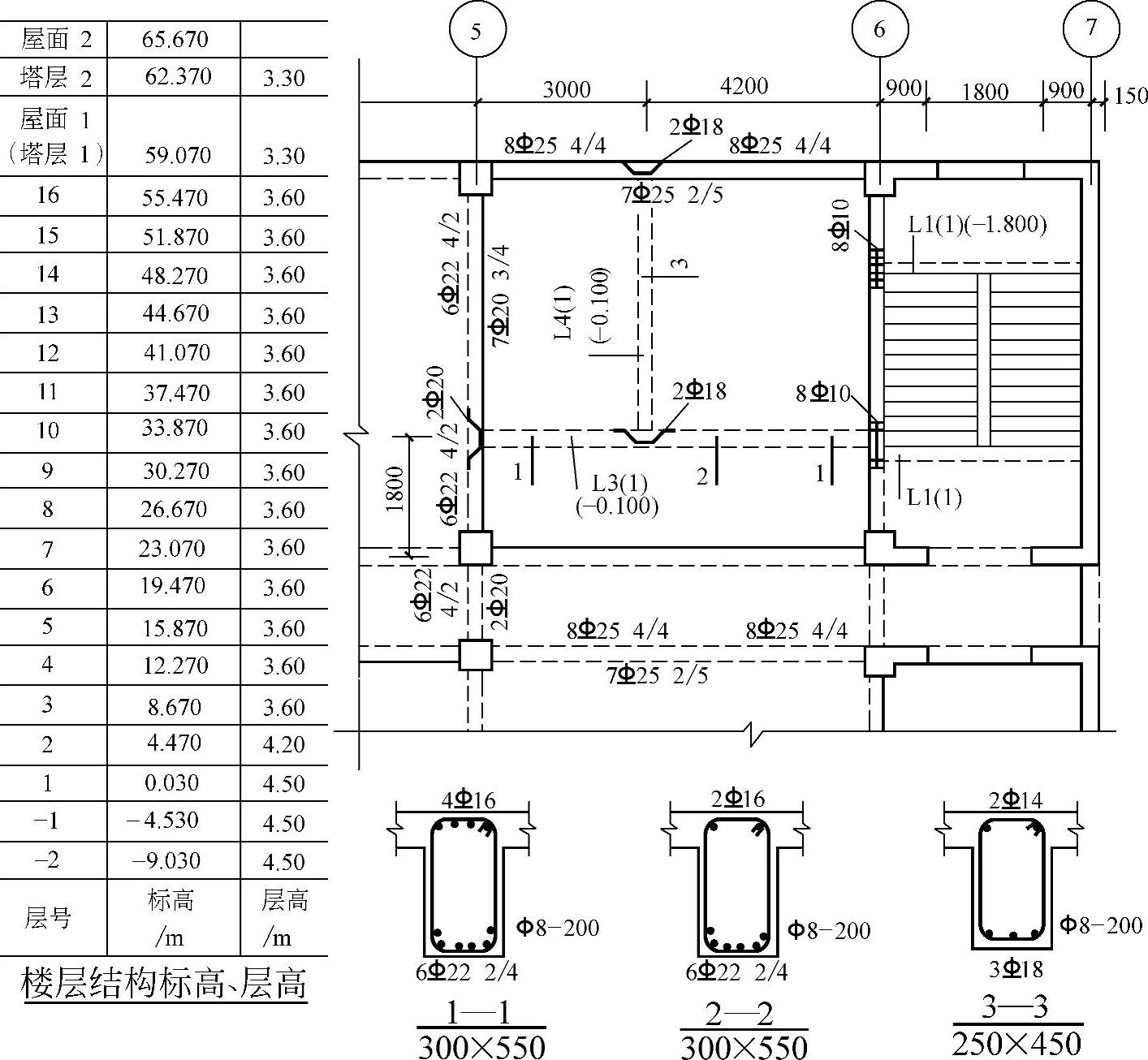

图5-51 梁平面整体配筋图截面注写示例
