建筑识图:柱平面整体配筋图的表达方式

时间:2023-10-03 理论教育 版权反馈
【摘要】:柱平面整体配筋图采用的表达方式为列表注写方式或截面注写方式。具体工程所设计的各种箍筋类型图以及箍筋复合的具体方式,画在表的上部或图中的适当位置,并在其上标注与表中相对的b、h,并编上“类型号”。

建筑识图:柱平面整体配筋图的表达方式

柱平面整体配筋图采用的表达方式为列表注写方式或截面注写方式。

1.列表注写方式

列表注写方式是在柱平面布置图上,分别在不同编号的柱中各选择一个截面标注几何参数代号,在柱表中注写几何尺寸与配筋具体数值,并配以各种柱截面形状及其箍筋类型图的方式,来表达柱平面整体配筋图。

1)柱编号由类型代号和序号组成,见表5-20。

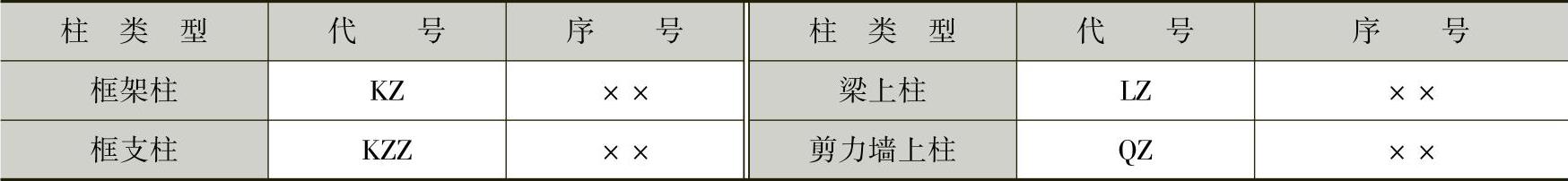

5-20 柱的编号


如编号为“KZ1”的柱,即序号为1号的框架柱。

2)各段柱的起止标高,自柱根部往上以变截面位置或截面未变但配筋改变处为界分段注写。注意:框架柱和框支柱的根部标高指基础顶面标高;梁上柱的根部标高指梁顶面标高;剪力墙上柱的根部标高分两种,当柱纵筋锚固在墙顶部时,其根部标高为墙顶面标高,当柱与剪力墙重叠一层时,其根部标高为墙顶下面一层的楼层结构标高。

如图5-47所示的柱表中分三段高度进行分段注写,标高“-0.030~19.470”段,柱截面尺寸为“750×700”;标高“19.470~37.470”段,柱截面尺寸为“650×600”;标高“37.470~59.070”段,柱截面尺寸为“550×500”。

3)柱截面尺寸b×h及与轴线关系。b=b1+b2h=h1+h2。当截面的某一边收缩变化至与轴线重合或偏到轴线的另一侧时b1b2h1h2中的某项为零或为负值。

4)柱纵筋。当柱纵筋直径相同,各边根数也相同时,纵筋在“全部纵筋”一栏中;除此之外,柱纵筋分角筋、截面b边中部筋和h边中部筋三项分别注写,对于采用对称配筋的矩形截面柱,可仅注一侧中部筋,对称边省略不注。

5)箍筋。箍筋类型号及箍筋肢数在箍筋类型栏内注写。具体工程所设计的各种箍筋类型图以及箍筋复合的具体方式,画在表的上部或图中的适当位置,并在其上标注与表中相对的bh,并编上“类型号”。

柱箍筋,包括钢筋级别、直径和间矩。在抗震设计中,用斜线“/”区分柱端箍筋加密区与柱身非加密区长度范围内箍筋的不同间距。

例如,978-7-111-42821-3-Chapter05-117.jpg10@100/250,表示箍筋为HPB300钢筋,直径ϕ10mm,加密区间距为100mm,非加密区间距为250。

图5-47是柱平法施工图列表注写方式的示例。表中KZ1柱,标高在-0.030~19.470处,截面尺寸为b×h=750mm×700mm,全部纵筋配有24根直径为ϕ25mm的HRB335级钢筋,各边钢筋根数相同。箍筋采用类型1,肢数:一边为5肢另一边为4肢;978-7-111-42821-3-Chapter05-118.jpg10@100/200,表示箍筋为HPB300级钢筋,直径ϕ10mm,加密区间距为100mm,非加密区间距为200mm。(www.daowen.com)

标高在19.470~37.470mm处,截面尺寸为b×h=650mm×600mm,纵筋布置:角筋配有4根直径为ϕ22mm的HRB335钢筋;b边一侧中部筋配有5根直径为ϕ22mm的HRB335级钢筋;h边一侧中部筋配有4根直径为ϕ20mm的HRB335级钢筋。箍筋采用类型1,肢数:4肢;978-7-111-42821-3-Chapter05-119.jpg10@100/200,表示箍筋为HPB300级钢筋,直径ϕ10mm,加密区间距为100mm,非加密区间距200mm。

2.截面注写方式

截面注写方式,是在按标准层绘制的柱平面布置的柱截面上,分别在同一编号的柱中选择一个截面,以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图。对所有柱截面进行编号,从相同编号中选一个截面,按另一个比例原位放大绘制柱截面配筋图,并在各配筋图上继其编号后再注写截面尺寸b×h、角筋或全部纵筋、箍筋的具体数值,并在柱截面配筋图上标注柱截面与轴线关系b1b2h1h2的具体数值。

当纵筋采用两种直径时,须再注写截面各边钢筋的具体数值(对于采用对称配筋的矩形截面柱,可仅在一侧注写中部筋,对称边省略不注)。

当采用截面注写方式时,可以根据具体情况,在一个柱平面布置图上加用小括号“()”和尖括号“<>”来区分和表达不同标准层的注写数值。

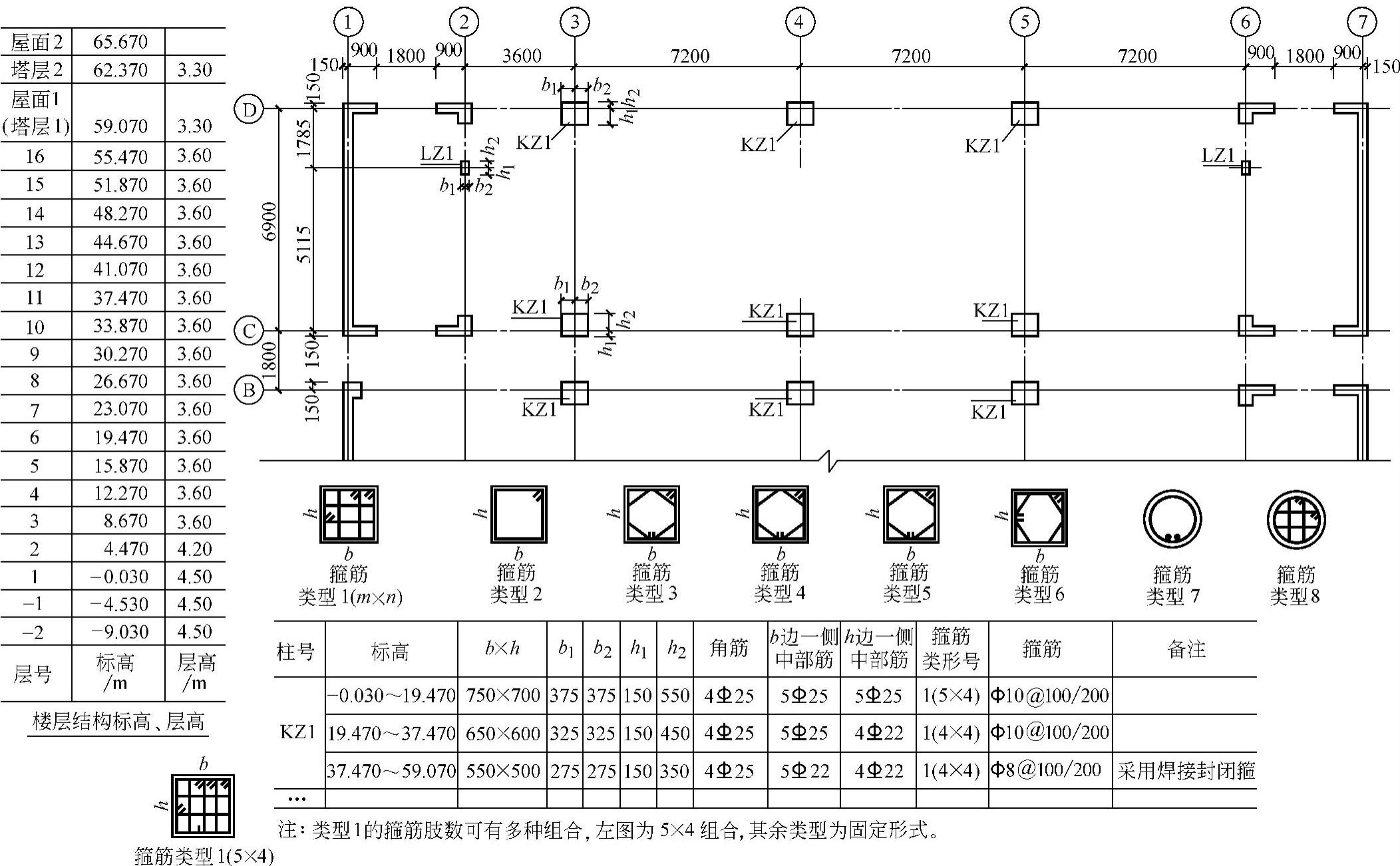

图5-47 柱平面整体配筋图列表注写示例

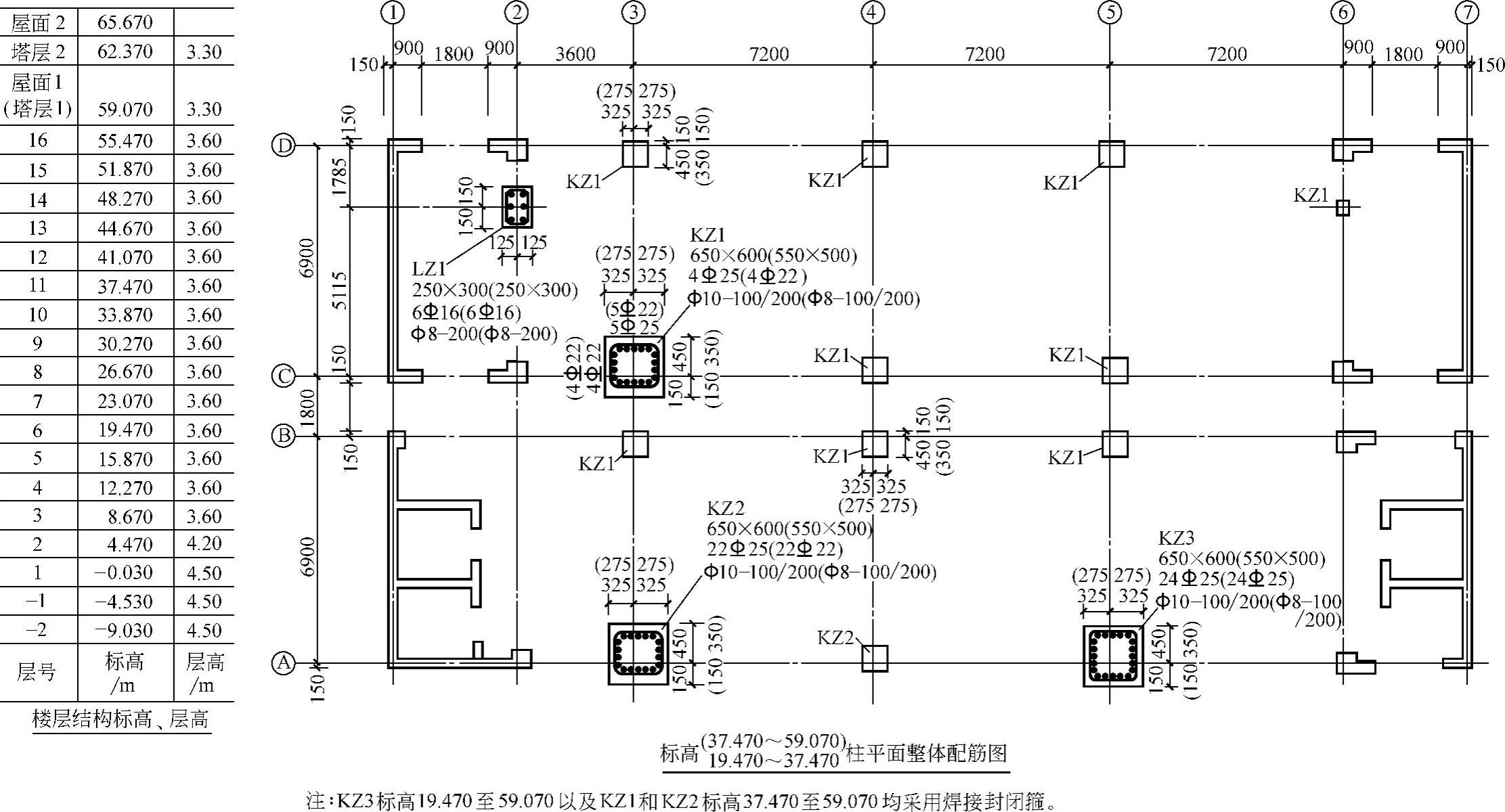

图5-48 柱平面整体配筋图截面注写示例

图5-48是柱平法施工图截面注写方式的示例。图中KZ1柱,标高在19.470~37.470mm处,截面尺寸为b×h=650mm×600mm,纵筋布置:角筋配有4根直径为ϕ22mm的HRB335级钢筋;b边一侧中部筋配有5根直径为ϕ22mm的HRB335级钢筋;h边一侧中部配有4根直径为ϕ20mm的HRB335级钢筋。箍筋配有直径为ϕ10mm的HPB300级级钢筋,加密区间距为100mm,非加密区间距为200mm。

图中KZ2柱,标高在19.470~37.470mm处,截面尺寸为b×h=650mm×600mm,纵筋布置:角筋配有4根直径为ϕ22mm的HRB335(Ⅱ级)钢筋;b边一侧中部筋配有5根直径为ϕ22mm的HRB335级钢筋,h边一侧中部筋配有4根直径为ϕ22mm的HRB335级钢筋。箍筋配有直径为ϕ10mm的HPB300级级钢筋,加密区间距为100mm,非加密区间距为200mm。

图中KZ3柱,标高在198.470~37.470mm处,截面尺b×h=650mm×600mm,纵筋配有24根直径为ϕ22mm的HRB335级钢筋,各边钢筋均匀布置根数相同。箍筋配有直径为ϕ10mm的HPB300级钢筋,加密区间距为100mm,非加密区间200mm。

图中LZ1柱,标高在19.470~37.470mm处,截面尺寸为b×h=250mm×300mm,纵筋配有6根直径为ϕ16mm的HRB335级钢筋,在h边一侧各配有3根。箍筋配有直径为10mm的HPB300级级钢筋,间距为200mm。
