板式楼梯结构详图及识读要点

时间:2023-10-03 理论教育 版权反馈
【摘要】:板式楼梯受力明确,结构合理,采用现浇整体式,其抗震性能更加优越。楼梯结构详图由楼梯结构平面图、剖面图、梯板详图、平台详图和梯梁详图组成。下面以某住宅的楼梯为例依次介绍楼梯结构详图的识读要点。楼梯结构平面图的数量应根据具体情况确定,通常为三个,即底层、标准层和顶层。对楼梯结构平面图或剖面图上标注出的所有不同编号的梯段板,均应单独绘制配筋详图。

板式楼梯结构详图及识读要点

楼梯的结构比较复杂,必须单独绘制。如果楼梯比较简单,也可将建筑详图和结构详图合并绘制,通常省略建筑图。

楼梯的形式很多,但常用的都是钢筋混凝土双跑楼梯,且多为现浇板式楼梯。板式楼梯由梯板、平台板和梯梁组成。带踏步的梯板,两端支承在平台梁上,平台板的一端支承在平台梁上,另一端支承在楼梯间周围的墙体或梁上,所以,梯板属于简支板,梯梁属于简支梁。板式楼梯受力明确,结构合理,采用现浇整体式,其抗震性能更加优越。

楼梯结构详图由楼梯结构平面图、剖面图、梯板详图、平台详图和梯梁详图组成。下面以某住宅的楼梯为例依次介绍楼梯结构详图的识读要点。

1.楼梯结构平面图

楼梯结构平面图主要反映梯段、梯梁及平台板等构件的平面位置,所以要在图中标出楼梯间四周的定位轴线及其编号、楼梯间的开间进深、梯段的长度和跨度、平台板的长度和宽度、楼梯井的宽度等主要尺寸,同时在楼梯结构平面图上直接标注各构件的代号。

楼梯结构平面图的数量应根据具体情况确定,通常为三个,即底层、标准层和顶层。但有时底层休息平台下的净空高度太小,无法满足通行要求,此时应将休息平台提高若干级台阶,这就需要补充一个平面图来反映梯段、平台等构件位置和尺寸的变化。图5-37~图5-40所示是某住宅的楼梯结构平面图,共有四个。

先看三层平面图(图5-37),其剖切位置在三层楼面上方,投影范围为该剖切位置至二层楼面相同位置。图中画出了该范围内的两个楼梯段、两个平台及两个平台梁的投影,标注了相应的构件代号、尺寸及平台顶面的结构标高,画出了周围墙体、构造柱的投影,并标注了墙体上的圈梁过梁的代号。两个楼梯段的长度为300mm×7=2100mm,宽度为1030mm,中间有100mm的空隙,称为楼梯井。梯段板的代号分别是TB4和TB3,两端分别是平台梁TL2和TL3,其宽度均为240mm,再向外分别是净宽度990mm的平台。两个平台的尺寸和配筋全部相同,其配筋和板厚直接标注在平面图上。由于该平台只有两个对边支承在平台梁上,另外两个边是自由边,属于单向板,所以只在短方向配置了受力筋和分布筋,分别为978-7-111-42821-3-Chapter05-100.jpg6@200和978-7-111-42821-3-Chapter05-101.jpg6@300,板面负筋同样为978-7-111-42821-3-Chapter05-102.jpg6@200,从梁边伸出的长度250mm。

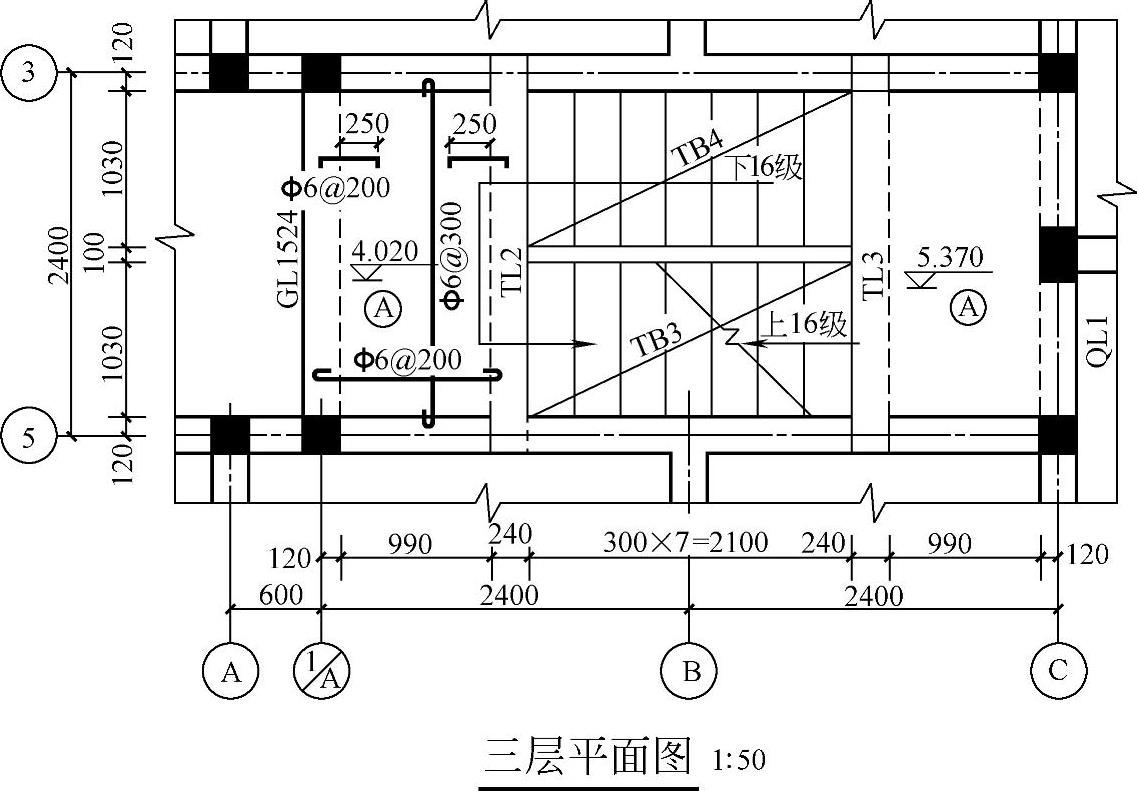

图5-37 某住宅楼梯结构三层平面图

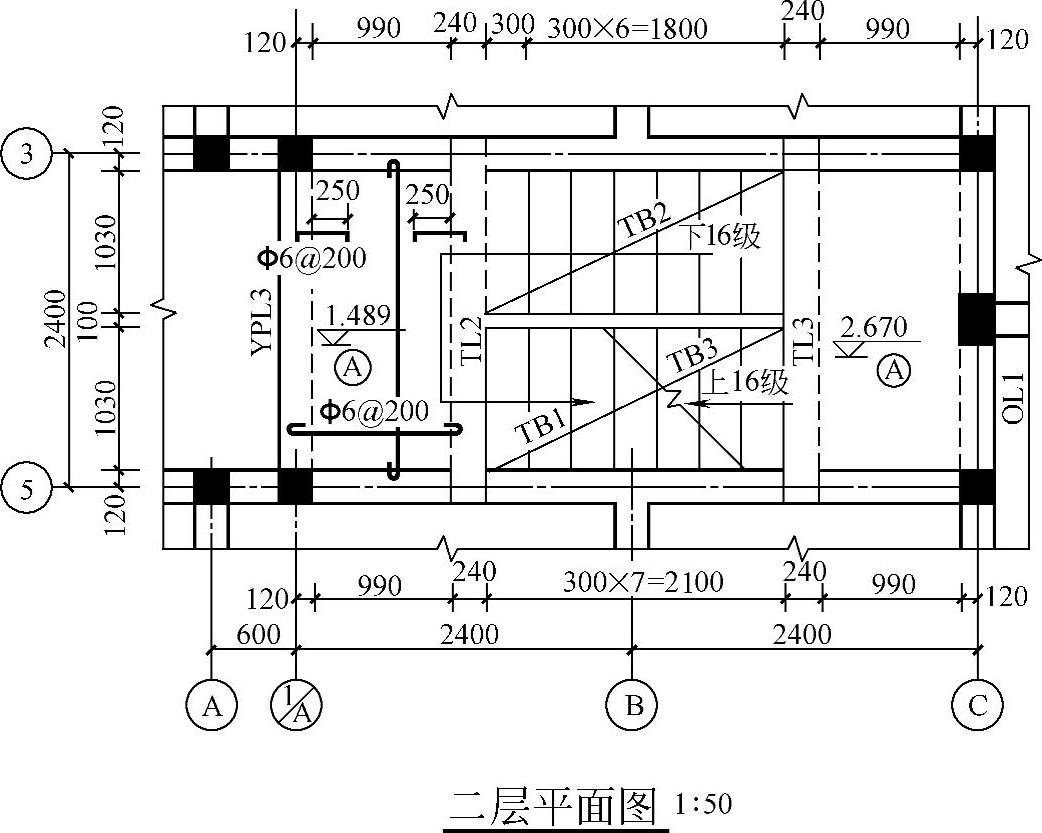

图5-38 某住宅楼梯结构二层平面图

图5-38所示是二层平面图,与三层平面图基本相同,不同的是TB4换成了TB2,且少一级踏步,少的这一级变成了平台;TB3换成了TB1。图5-39所示是顶层平面图,与三层平面图相比只是平台的标高不同,楼梯段上下行的标注不同,其余完全相同。

最后,再来看区别较大的底层平面图。从图5-40中可以看出,底层平面图只有一个平台,是第一个休息平台,其板面的结构标高为1.489m,其配筋与所有平台相同,左边的1/A轴墙上的梁变成了YPL3。休息平台右边的平台梁TL2与二、三层相同,TL2右边是向下的第一个梯段板TB1,其长度比标准梯段多一级,为300mm×8=2400mm,右接TL1,TL1在地面以下。TB1的起步尺寸为C轴墙边缘向左930mm,从地面向下仍有六级踏步,宽度也是300mm,起步比TB1退后两级,通往楼梯间大门。另外,底层平面图还标注了楼梯结构剖面图的剖切符号及编号。


图5-39 某住宅楼梯结构顶层平面图

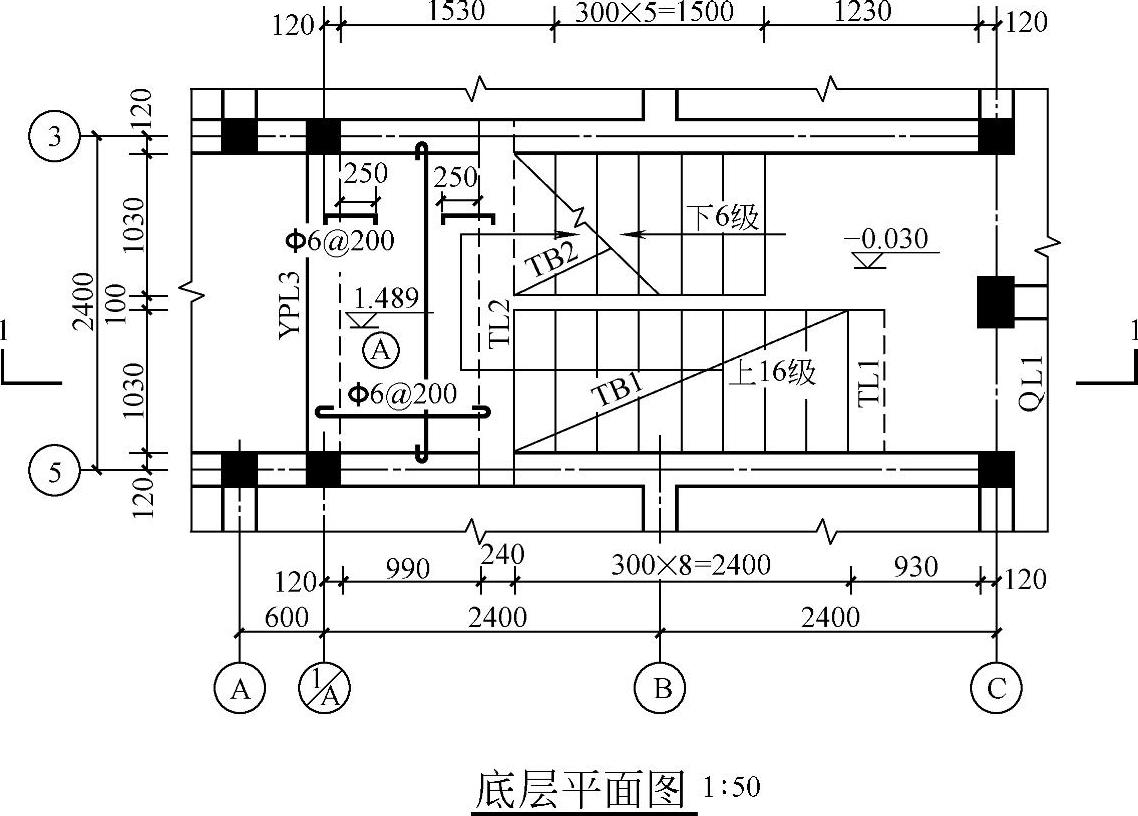

图5-40 某住宅楼梯结构底层平面图

2.楼梯结构剖面图

从底层平面图上1—1剖面的标注可以看出,剖面图的剖切位置在第一个上行梯段上,从该处将楼梯间全部切开,向另一梯段方向投影,即得到如图5-41所示的楼梯结构剖面图。由于楼梯剖面图主要用来反映楼梯结构的垂直分布,楼梯以外部分用折断线断开,顶层平台以上的部分也用折断线断开。除了地面线用粗线绘制外,其余轮廓线一律用中实线绘制。

楼梯结构剖面图画出了所有梯段板、平台板、平台梁以及楼梯间两侧墙体及墙体上的梁和门窗的投影,并且进行了标注。阅读楼梯平面图时,应该与剖面图反复对照,以确认各构件的具体位置(水平方向和垂直方向)。在楼梯结构剖面图的一侧,应将每个梯段的高度和标高加以标注,梯段高度的标注方法与平面图相同,如第一个梯段TB1的标注为“168.8×9=1519”,这里,“1519”指TB1的高度为1519mm,必须保证,而“168.8”是每个踏步的近似高度,是用“1519”除以9得到的,是近似值。楼梯结构剖面图和楼梯结构平面图上的标高全部为结构标高。

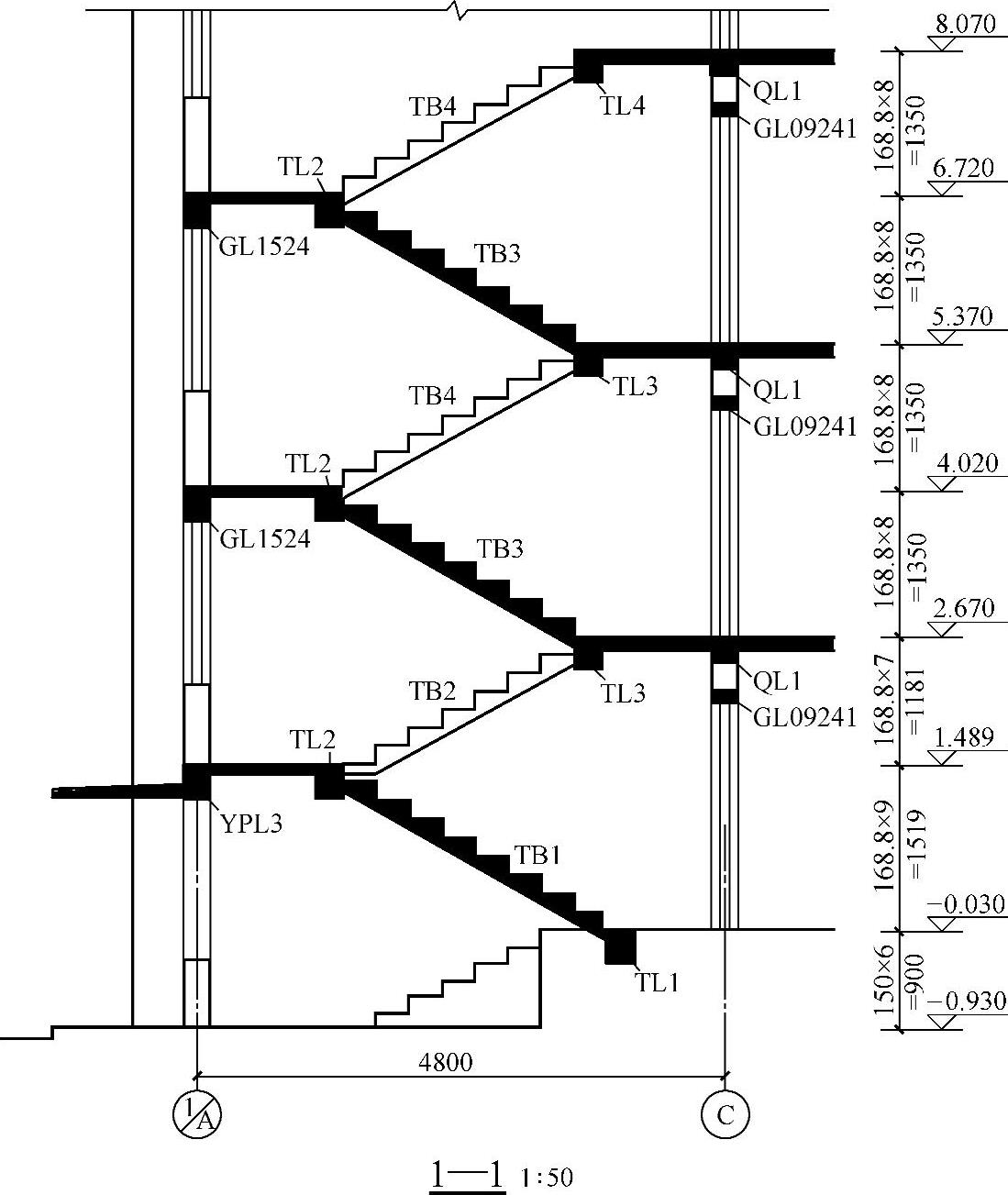

图5-41 某住宅楼梯结构剖面图

此外,楼梯结构剖面图上还画出了最外面的两条定位轴线及其编号,并标注了两条定位轴线间的距离。

3.梯段详图

梯段详图主要用来反映梯段配筋情况,由于梯段板是倾斜的,板又薄,配筋较复杂,因而多采用较大的比例,一般为1∶20~1∶30。对楼梯结构平面图或剖面图上标注出的所有不同编号的梯段板,均应单独绘制配筋详图。

图5-42~图5-45所示分别是TB1~TB4的配筋详图,均采用1∶25的比例绘制。由于各梯段板的长度稍有不同,为方便施工,板的厚度全部为120mm,但配筋不同。

重点来看TB1。TB1是第一个上行梯段,有九级踏步,所以有九个高度,八个宽度,每级踏步的高度和宽度分别是168.8mm和300mm,在图的右侧和下方均进行了标注。TB1两端的平台梁分别为TL1和TL2,与TL2整体现浇的平台和第二个梯段板TB2在图中画出了一小部分,用折断线将其余部分断开。

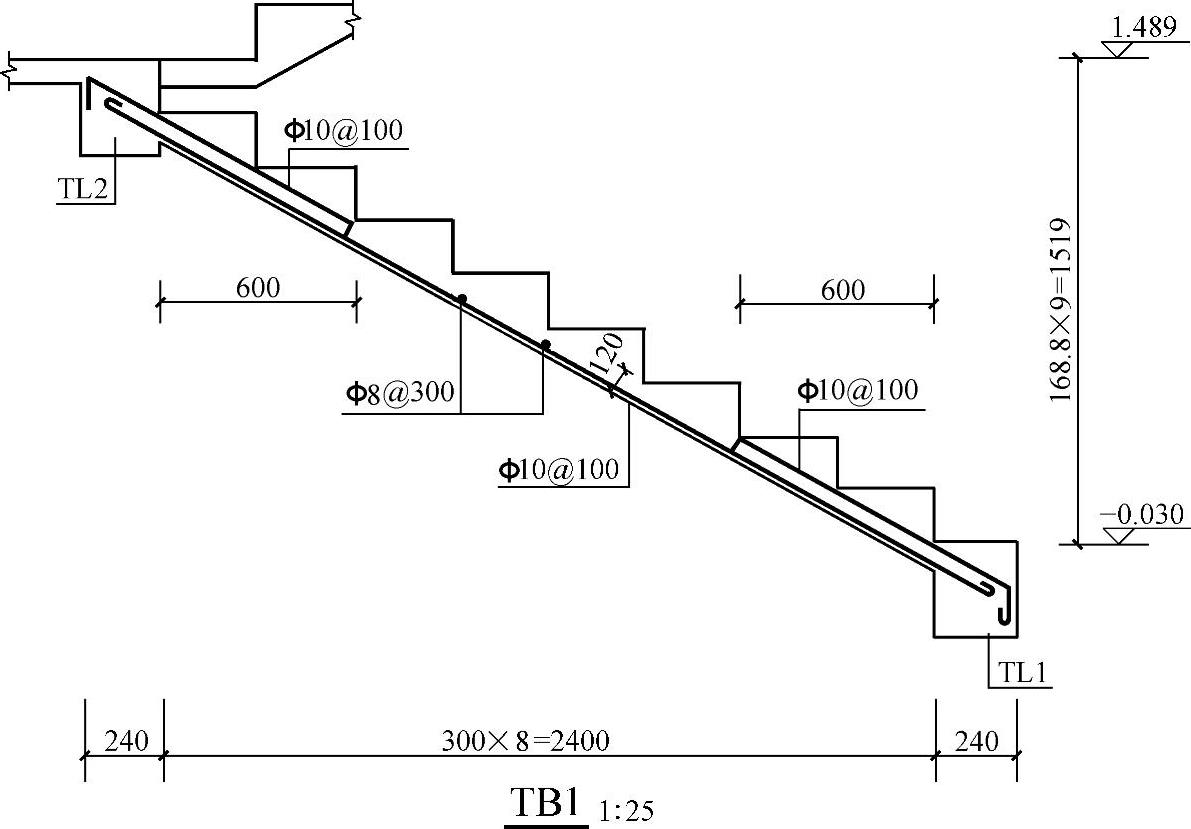

图5-42 TB1配筋图

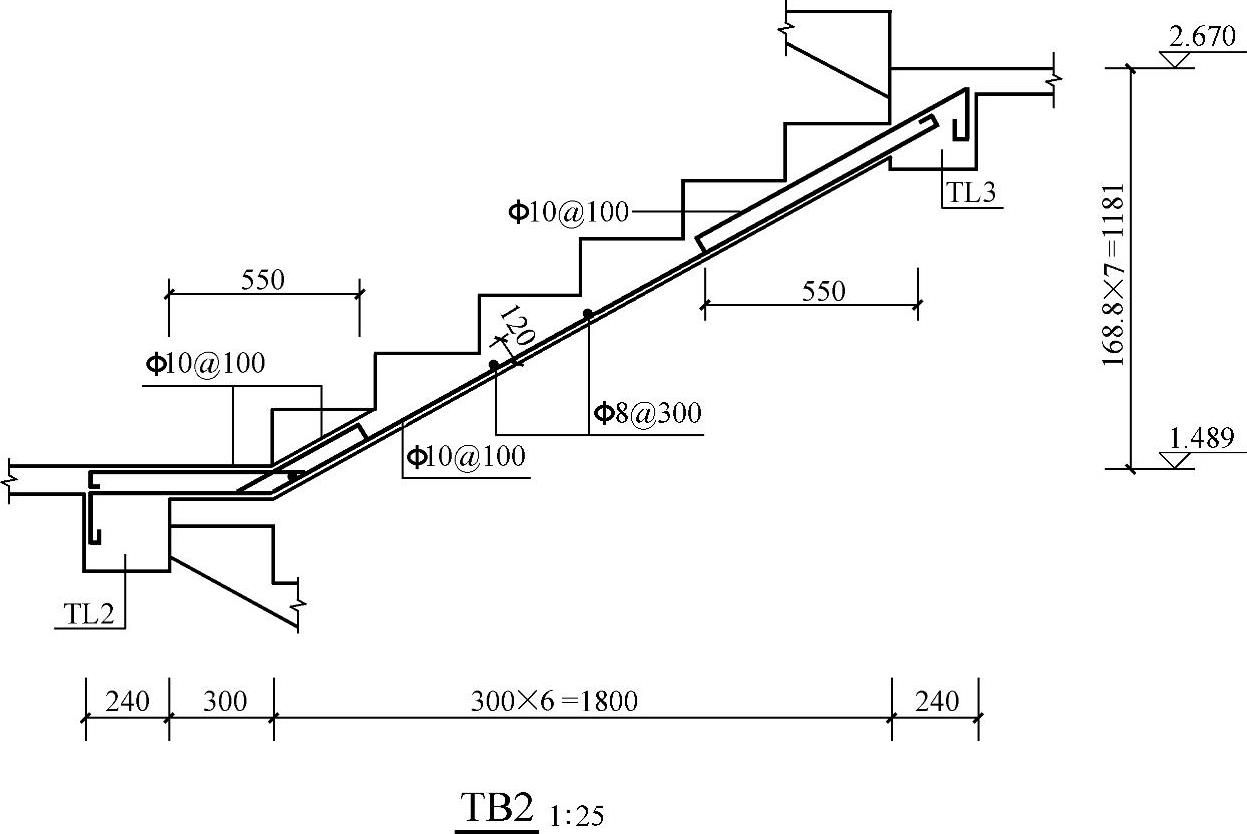

图5-43 TB2配筋图

斜板的配筋与平板一样,由于梯段板为简支板,其配筋方法为:板底配置通长的受力筋加分布筋,板顶负筋的数量与板底筋相同,但长度和弯钩形式不同。从图5-42中可以看到,TB1的板底受力筋为978-7-111-42821-3-Chapter05-110.jpg10@100,两端伸入平台梁内,端部做180°弯钩;分布筋为978-7-111-42821-3-Chapter05-111.jpg8@300;板顶负筋同样为978-7-111-42821-3-Chapter05-112.jpg10@100,从平台梁边缘伸出,端部做90°弯钩,伸出长度的水平投影为600mm,另一端伸入平台梁内至远端弯折成铅垂向下。板的厚度为120mm,顺着梯段板斜向标注。另外,在梯段板高度尺寸的两端标注了梯段板两端的标高。

其他各梯段板配筋图的与TB1基本相同,只是TB2需要注意,其下部的第一个踏步处变成平板,有一个折角,板顶负筋用两根钢筋,千万不能用一根,否则,钢筋受力后容易将内折角的混凝土崩出。

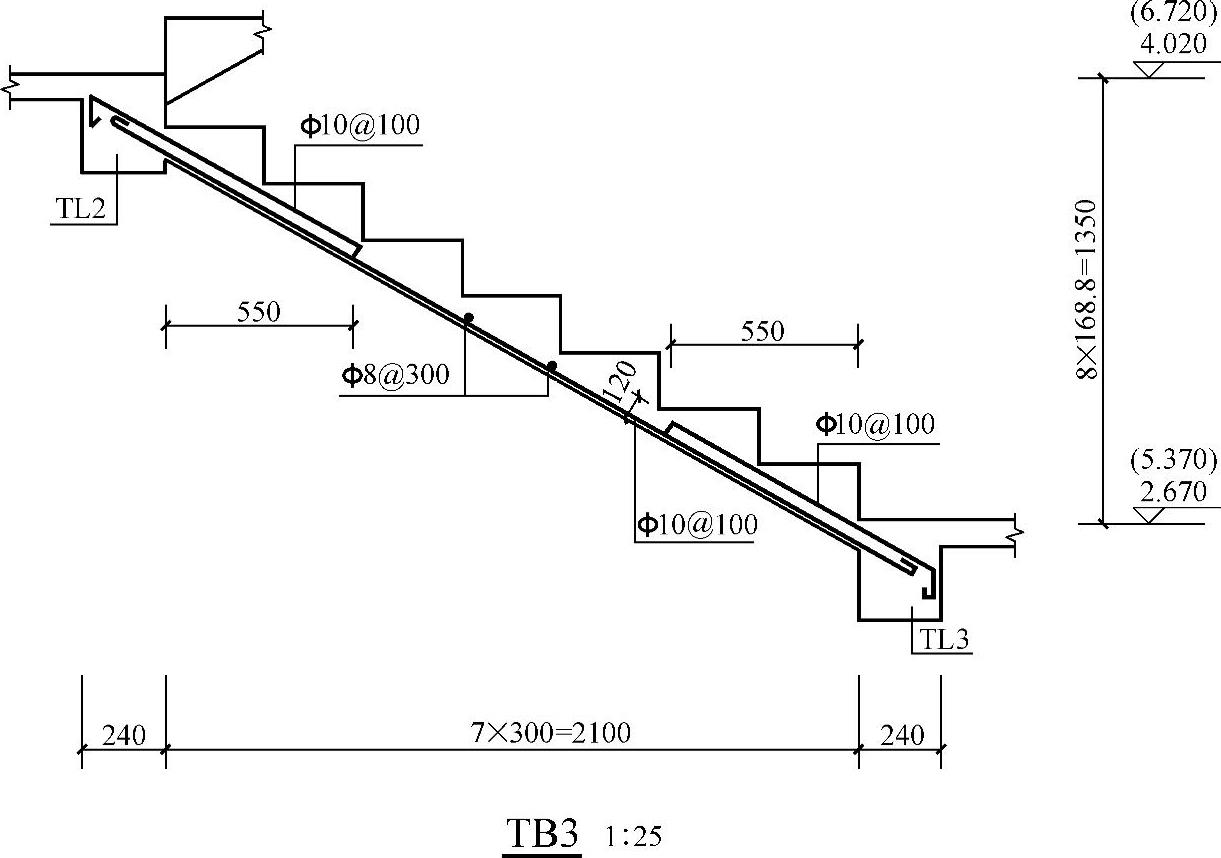

图5-44 TB3配筋图

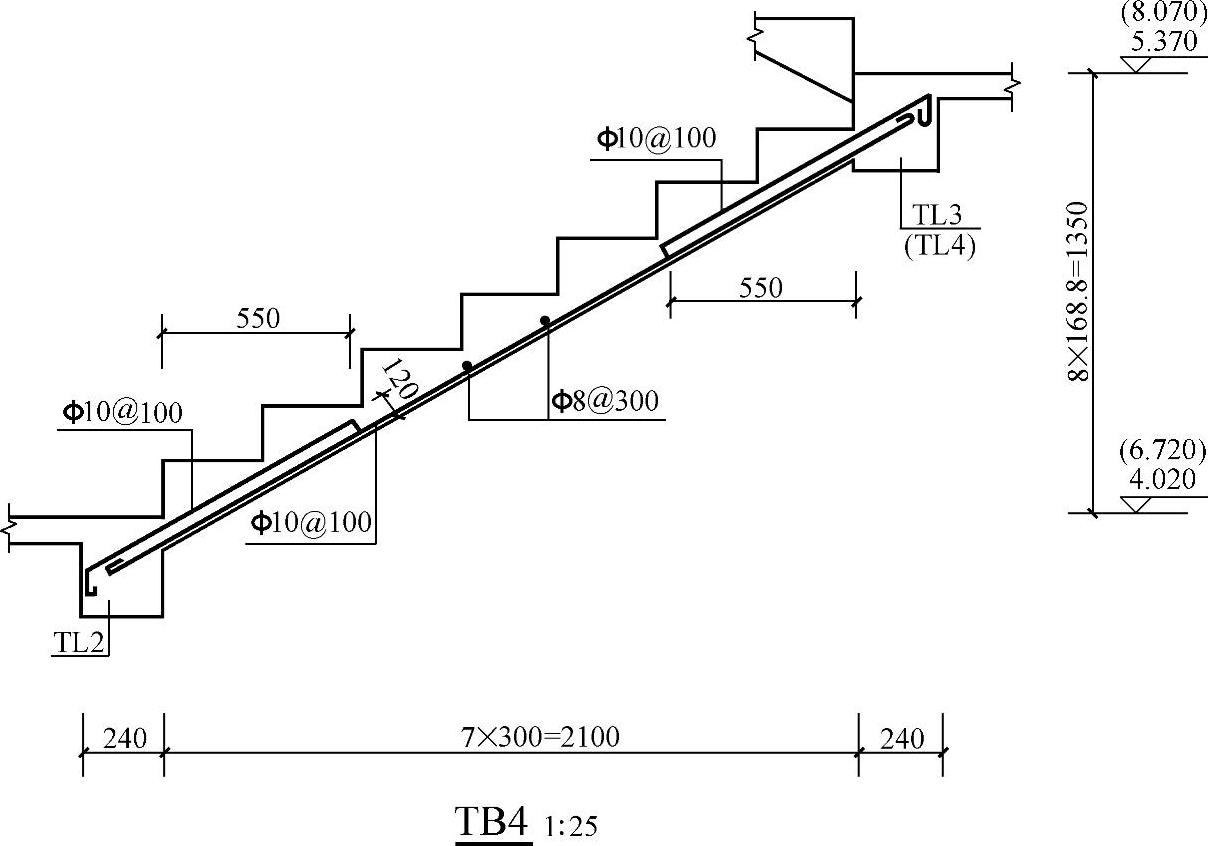

图5-45 TB4配筋图

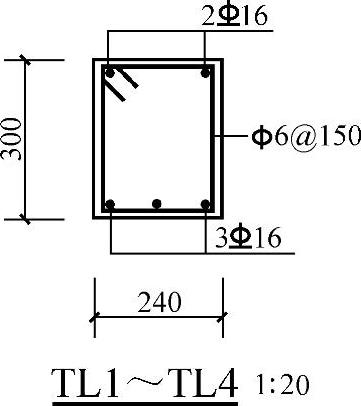

图5-46 梯梁配筋图

4.梯梁详图

楼梯平台梁的结构详图与普通梁相同,只是各平台梁的模板图不相同,因为每个平台梁上用于焊接栏杆的预埋件并不相同。图5-46所示是TL1~TL4的配筋断面图。
