钢筋混凝土柱结构详图主要包括立面图和断面图。如果柱的外形变化复杂或有预埋件，则还应增画模板图。

图5-33 Z1配筋图

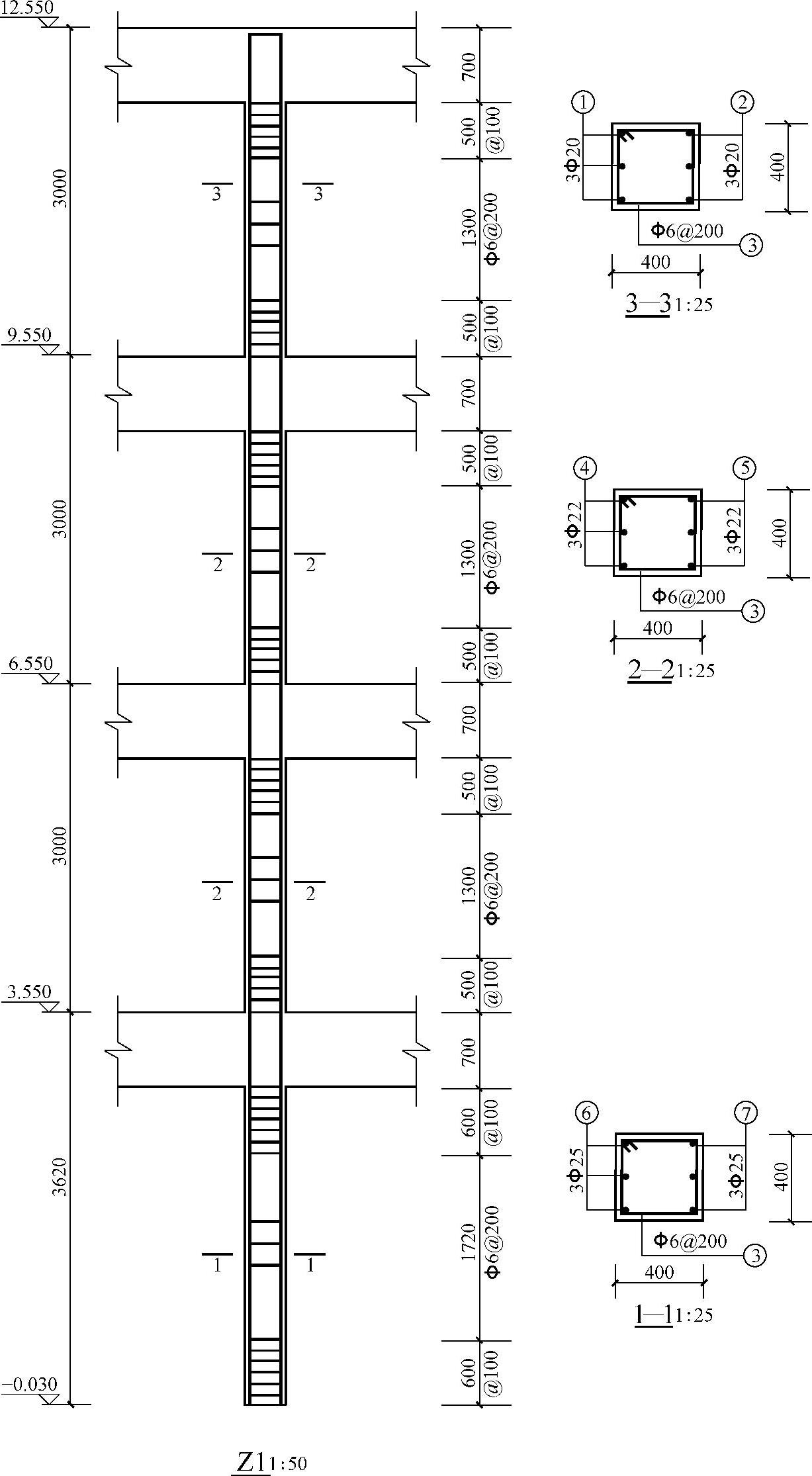

图5-33所示是某现浇钢筋混凝土柱Z1的结构详图。该柱从标高-0.030m起直通顶层标高为12.550m处。柱的断面为正方形，边长400mm，柱内配有6根纵向受力筋，其直径随着柱身高度的变化而不同，底层为25mm（1—1断面）、二、三层为22mm（2—2断面）、顶层为20mm（3—3断面）；箍筋为6@200，但在每层的柱顶和柱脚1/6层高范围内加密为6@100。柱Z1上不同位置箍筋的疏密程度不同，可在Z1边上画出一条箍筋分布线以明确表示箍筋的分布情况，其中@200表示箍筋间距为200mm，@100表示箍筋间距100mm。

图5-34 Z2模板图和详图

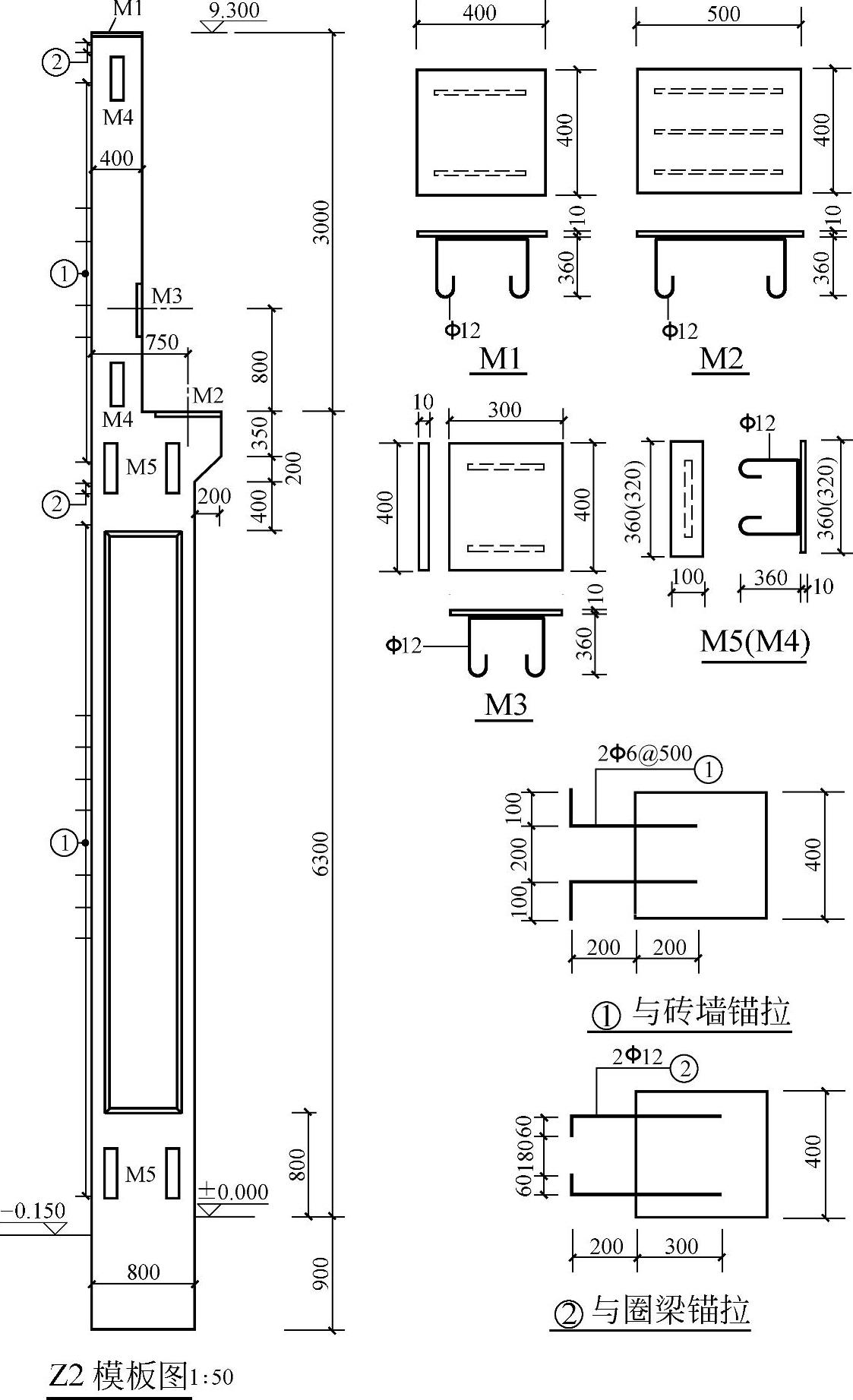

图5-34所示为某单层工业厂房预制钢筋混凝土柱Z2的模板图和详图。从图中可以看出，该柱为工字形柱，由上柱和下柱两部分组成。上柱的高度为3.0m，截面尺寸为400mm×400mm；下柱的高度为7.2m，其中±0.000以上6.3m，±0.000以下0.9m，下柱的截面为工字形，截面宽度为400mm，截面高度为800mm，但仅限于牛腿根部以下400mm至±0.000以上800mm的范围，两头由于荷载集中，剪力较大，仍采用矩形截面。牛腿的高度为550mm，截面高度为1000mm。Z2的外侧（靠墙一侧）配有26@500的拉结钢筋①与砖墙拉结，同时在柱顶和牛腿附近配有412的拉结钢筋②与圈梁拉结，拉结钢筋①、②的详细构造和尺寸如图5-34中的详图所示。

此外，柱立面图上还清楚地画出了所有预埋件的投影，并加以编号。M1位于柱顶，是用于焊接屋架端部的预埋件；M2位于牛腿顶面，靠近外侧，其中心与定位轴线相距750mm，M3位于牛腿面以上800mm处的柱内侧，M2和M3用于固定吊车梁；M4和M5分别用于连接上下柱间支撑，分别为两块和四块。M1～M5全部由10mm厚的钢板加焊12的圆钢，具体尺寸如图5-34中的详图所示。(www.daowen.com)

图5-35 Z2配筋图

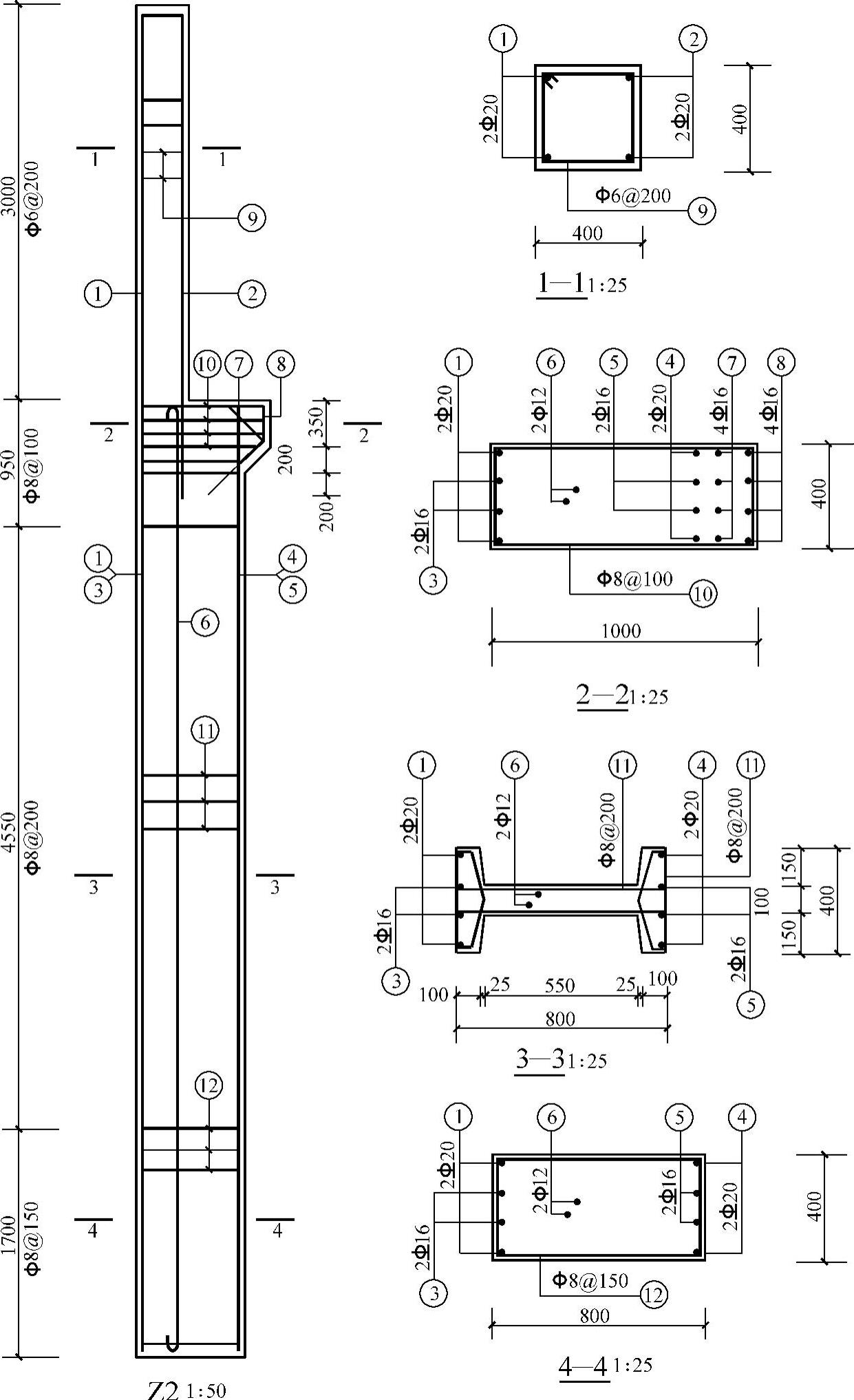

图5-35所示是Z2的配筋图，左边为纵断面，右边为四个横断面。对照纵横断面图可以看出，Z2的左侧配有四根纵筋，分别是①筋220和③筋216，上柱的右侧是②筋220，下柱的右侧是④筋和⑤筋，其直径分别与①筋和③筋相同，所以上柱和下柱均采用了对称配筋，下柱由于截面高度较大，中间加配了212的拉结筋，编号为⑥。

牛腿内由于集中力较大，单独配置了各为416的⑦筋和⑧筋。

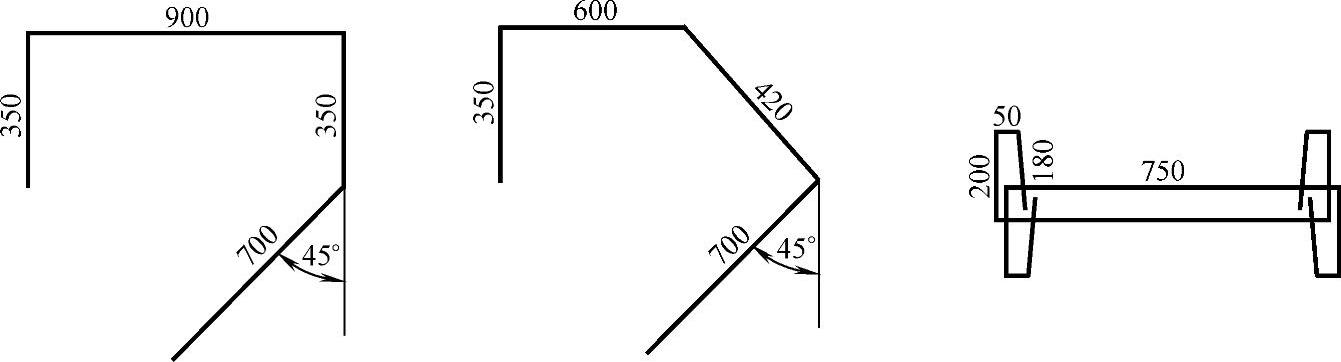

上柱的箍筋为6@200，编号为⑨，下柱的箍筋为8，但间距有三种，牛腿面向下950mm范围为@100，再往下4550mm范围为@200，最下面1700mm范围为@150，并依次编为⑩～⑿筋。图5-36所示是⑦筋、⑧筋和⑾筋的大样图。

图5-36 ⑦筋、⑧筋和⑾筋大样图
