钢筋混凝土现浇板的结构详图通常采用配筋平面图表示，有时也可补充断面图。配筋平面图一般采用1∶50或更大的比例。

板中钢筋的布置与板的周边支承条件及板的长短边之比有关。如果板的两个对边自由或板的长短边之比大于2，按单向板配筋，板的下部受力筋只在一个方向配置，否则应按双向板考虑，在两个方向配置钢筋。当板的周边支承在墙体内或与钢筋混凝土梁（包括圈梁、边梁等构造梁）整体现浇以及在连续板中，板的上部应配置负筋承担相应的负弯矩。任何部位、任何方向的钢筋均应加设分布筋，以形成钢筋网片，确保受力筋的间距。

在配筋平面图上，除了钢筋用粗实线表示外，其余图线均采用细线，不可见轮廓线用细虚线绘制，轴线、中心线用细单点长画线绘制。每种规格的钢筋只需画一根并标出其级别、规格、间距、钢筋编号。板的配筋有分离式和弯起式两种，如果板的上下钢筋分别单独配置，称为分离式；如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式，图5-32所示的配筋即为分离式配筋。

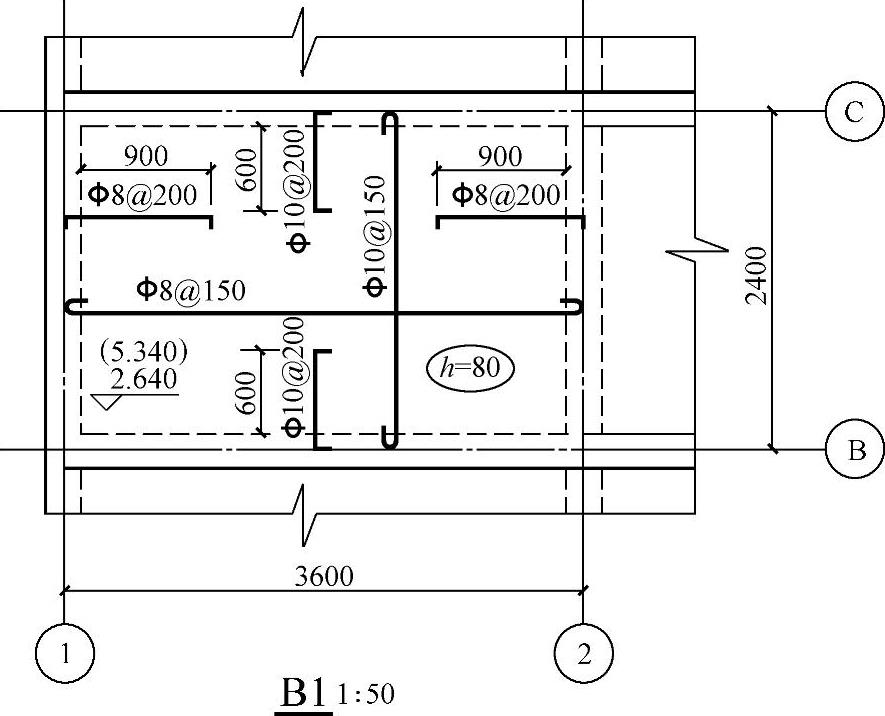

从图5-32中可以看到，B1的轴线尺寸为3.6m×2.4m，四边支承，属于双向板，所以在板的下部配置了双向钢筋，短向的受力较大，钢筋为10@150，长向的受力较小，钢筋为8@150，支座负筋分别为10@200和8@200，从支座内缘伸出的长度分别为600mm和900mm。在配筋平面图上还标注了板的厚度和结构标高。(www.daowen.com)

图5-32 B1配筋图
