梁的配筋图通常分为纵断面图和若干横断面图。梁的配筋图一般采用1∶50的比例,有时也采用1∶30或1∶40的比例,当梁的跨度较长时,长度方向和高度方向可以采用不同的比例,横断面图一般采用1∶20或1∶25的比例。横断面图的数量应根据构件及配筋的复杂程度确定,并依次编号。纵、横断面图上的钢筋标注必须一致。
图5-30所示是某梁L1的配筋图。从图中可以看出,梁L1的跨度为7.2m,两端支承在370mm厚的砖墙上,支承长度为250mm,所以梁的净跨为6.7m。梁的纵、横断面均采用1∶25的比例绘制。梁中钢筋共有六种编号,底部纵筋分两排,下排两角处是①钢筋,220,中间是③、④钢筋,各122,并先后以45°角弯至梁的上部,上部弯起点的位置分别距墙内缘100mm和700mm,上排钢筋是②钢筋,220,①~④钢筋在梁内均做成90°弯钩,弯折长度100mm。

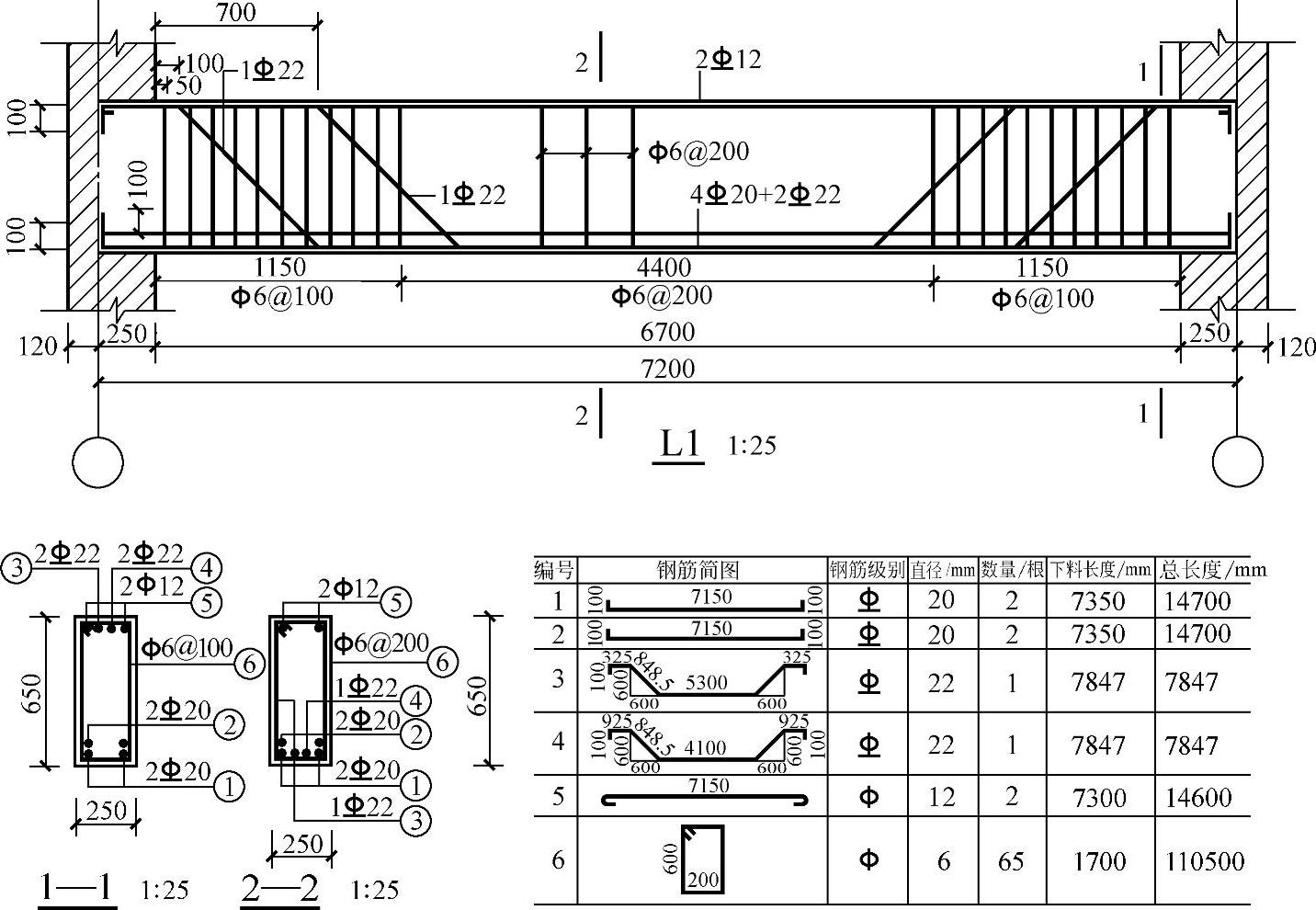

图5-30 梁L1配筋图
梁上部两角处配有212的架立钢筋,两端做180°弯钩。箍筋采用6光面钢筋,在梁中部4.4m的范围内间距为200mm,其余范围内间距为100mm。
梁的截面宽度为250mm,高度为650mm,图中给出了详细的钢筋表。
图5-31所示是某梁L2的配筋图。从图中可以看出,梁L2是一根三跨连续梁,两端支承在A轴墙和D轴墙上,中间支承在钢筋混凝土柱子上,柱子的轴线为B和C。由于连续梁左右对称,详图中只画了一半多,另一半省略,并用对称符号表示。在纵断面图上用虚线表示板厚(80mm)和次梁的高、宽(高400mm、宽200mm)。从纵、横断面图上可以看到,架立钢筋是两根直径12mm的Ⅰ级钢筋,两端做180°弯钩,编号为④,底部受力筋伸入支座,为两根直径为25mm的Ⅱ级钢筋,编号为①;弯起筋是两根直径为25mm的Ⅱ级钢筋,编号分别是②和③,上部弯起点的位置分别在距墙内缘50mm、650mm处,弯起角度为45°。⑧号钢筋是箍筋,直径8mm,Ⅰ级钢筋,间距为200mm,但支座附近加密为100mm,次梁左右剪力大,各附加了3根间距为50mm的箍筋。
⑤、⑥钢筋分别是梁上部的附加受力钢筋,从柱边向外分别延伸2340mm和1560mm,总长度分别是11080mm和9520mm。
(www.daowen.com)

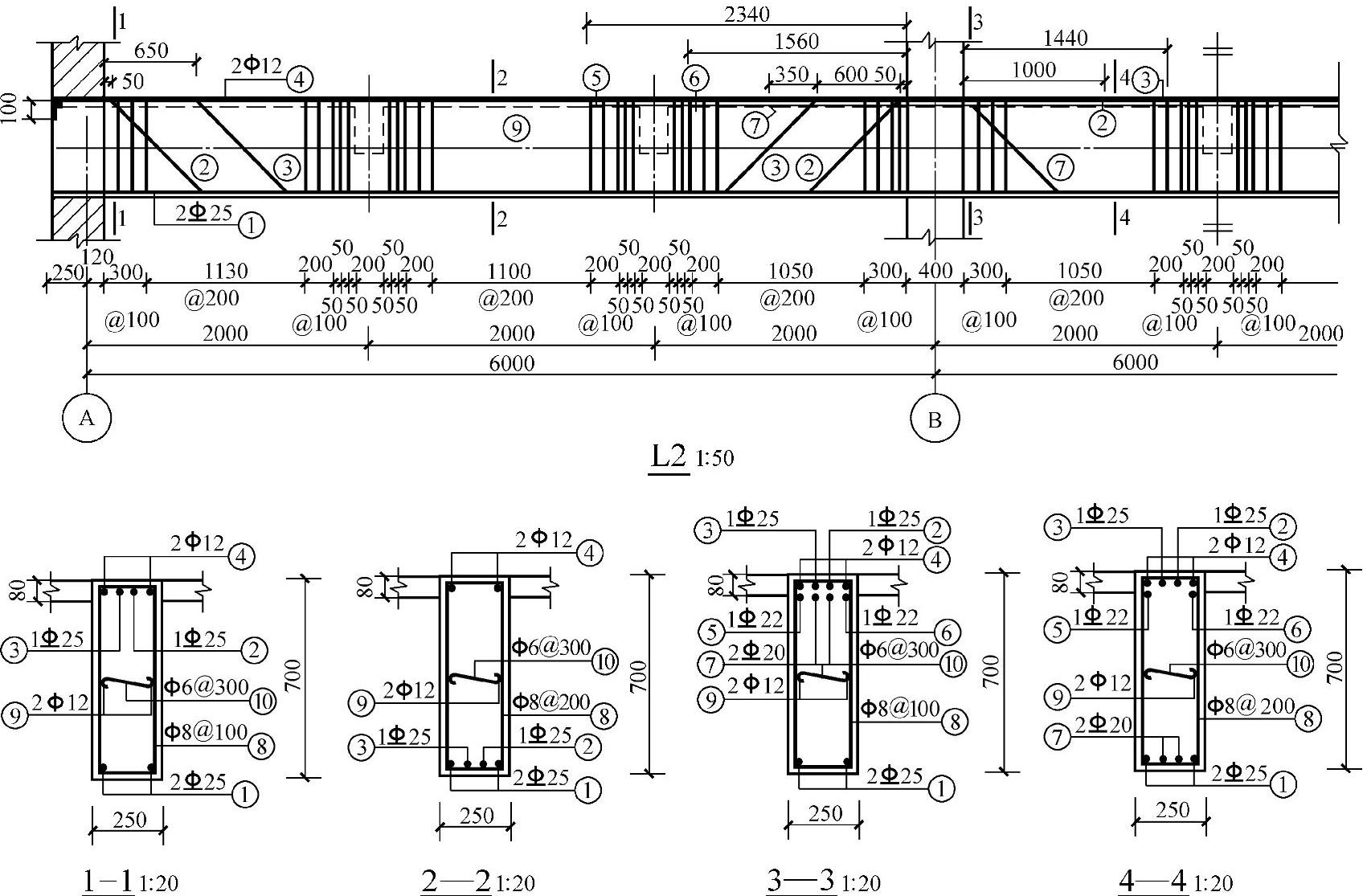

图5-31 梁L2配筋图
从图5-31中可以看到,由于梁较长,纵断面图的比例采用1∶50,但横断面图由于梁的配筋较多,采用1∶20的比例。为了充分反映梁的配筋情况,图中共画出了四个断面。
由于L2的高度较大,在梁的中部两腰处附加了212(⑨)的腰筋,并用6@300(⑩)单肢箍筋拉结。L2的钢筋表见表5-19。

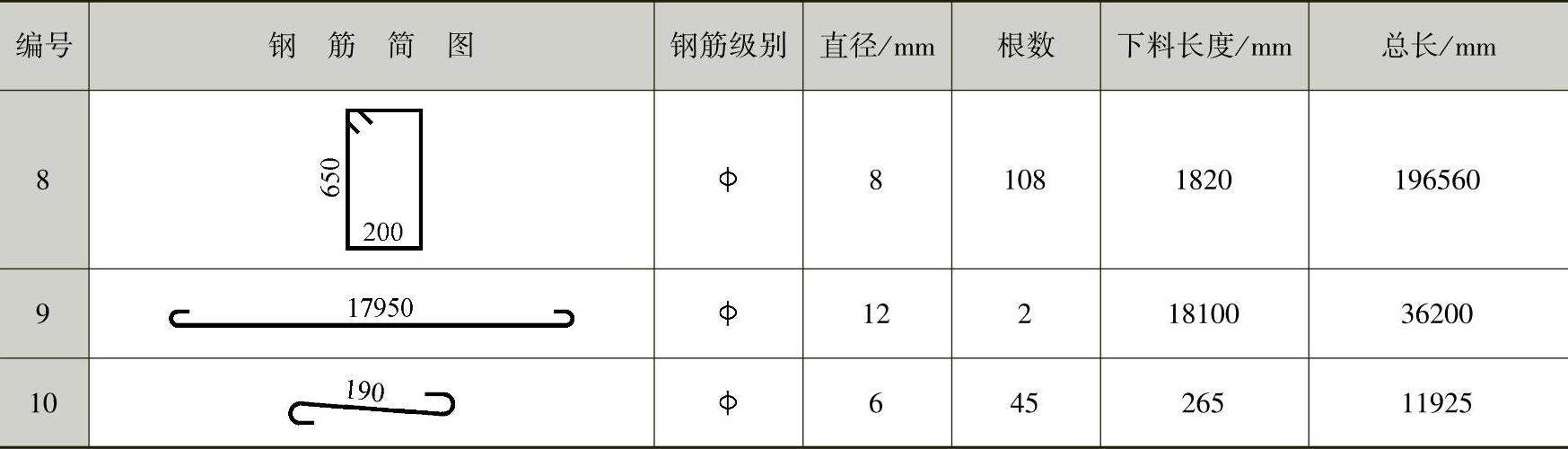

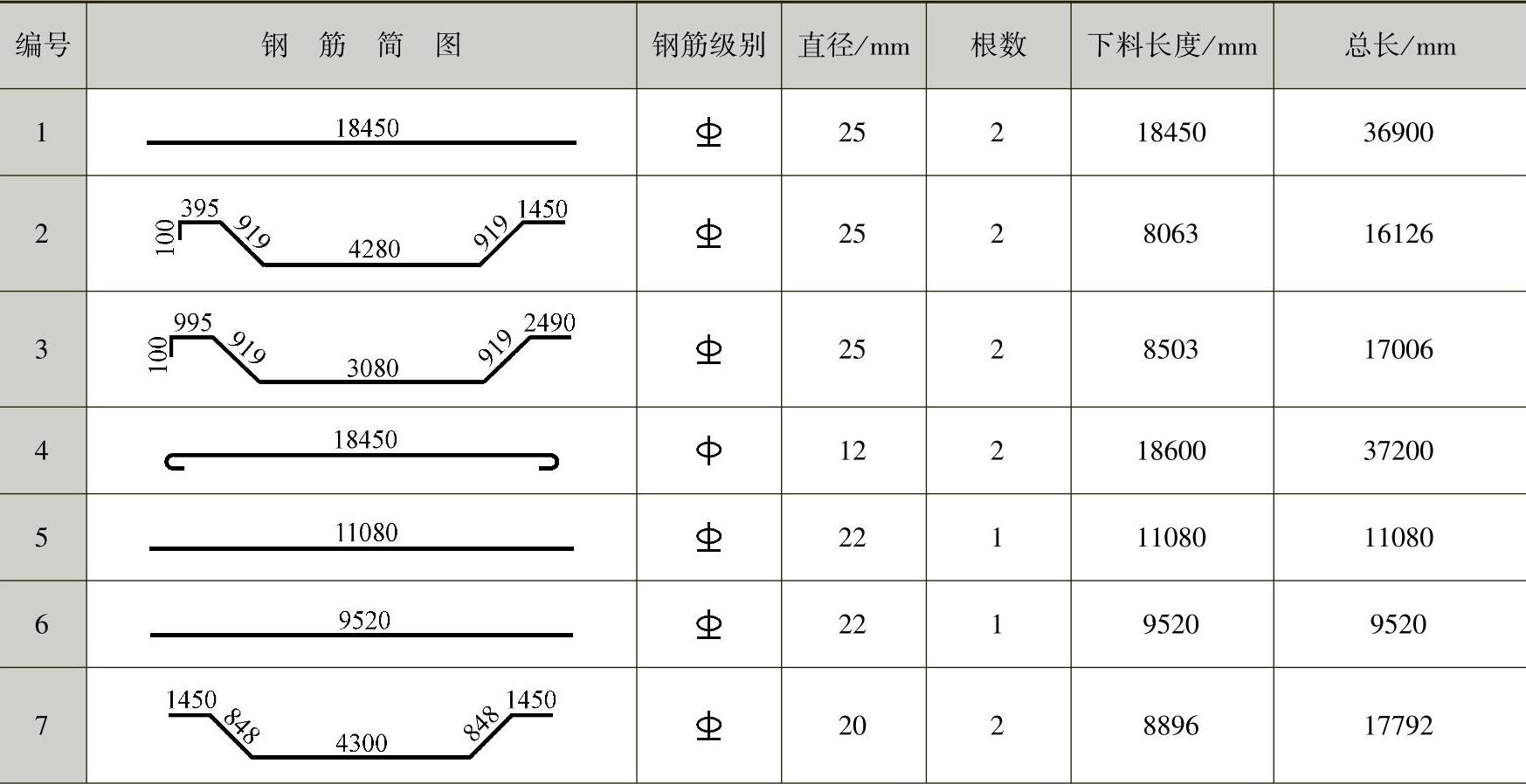

表5-19 L2钢筋表
(续)
