钢筋混凝土构件详图主要由模板图、配筋图、钢筋明细表和预埋件详图等组成，它是钢筋加工、构件制作、用料统计的重要依据。

1.模板图

模板图实际上就是构件的外形投影图，主要用来表示构件的外形尺寸、预埋件和预留孔洞的位置和尺寸。当构件的外形比较简单时，模板图可以省略不画，只要在配筋图中标注出有关尺寸即可。对于比较复杂的构件，必须单独画出模板图，便于模板的制作安装。模板图通常用中粗实线或细实线绘制。

2.配筋图

配筋图也叫钢筋布置图，它主要表示构件内部各种钢筋的级别、直径、根数、形状、尺寸及其排放情况。对各种钢筋混凝土构件，应直接将构件剖切开来，并假定混凝土是透明的，将所有钢筋绘出并加以标注。

所有纵筋必须标注出钢筋的根数、级别、直径和钢筋的编号，箍筋和板中的钢筋网必须标注出钢筋的级别、直径、间距（中到中）和钢筋的编号，如图5-29所示。

(www.daowen.com)

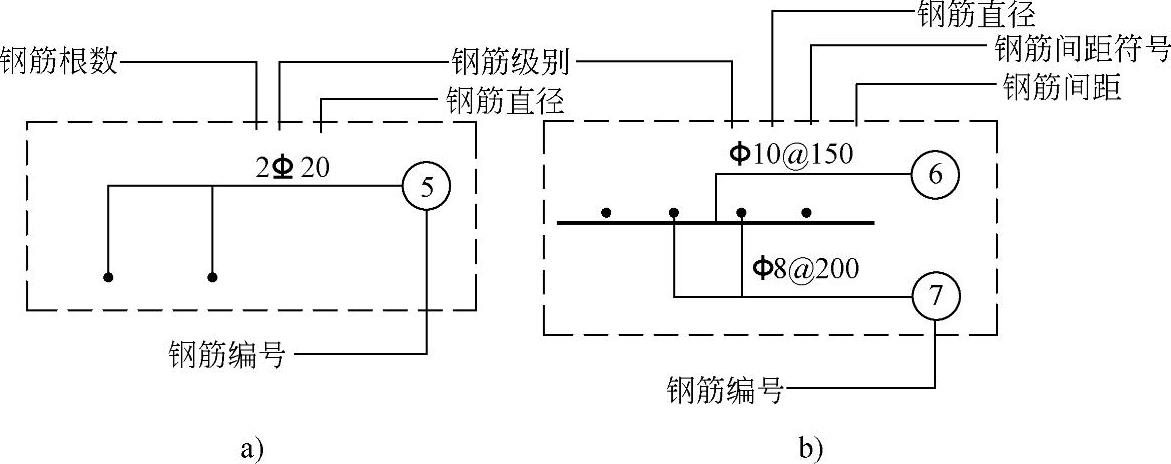

图5-29 钢筋的标注方法

a）纵筋的标注 b）箍筋和板中钢筋网的标注

3.钢筋明细表

为了方便钢筋的加工安装和编制工程预算，通常在构件配筋图旁边列出钢筋明细表。钢筋明细表的内容有构件代号、钢筋编号、简图、规格、长度、数量、总长、总重等。这里需要说明的是，在钢筋明细表中钢筋简图上标注的钢筋长度并不包含钢筋弯钩长度，而在“长度”一栏内的数字则已加上了弯钩长度，是钢筋加工时的实际下料长度。

4.预埋件详图

在某些钢筋混凝土构件的制作中，有时为了安装、运输的需要，在构件中设有各种预埋件，如吊环、钢板等，应在模板图附近画出预埋件详图。
