屋顶结构平面图与楼层结构平面图基本相同，其图示方法完全相同，但结构构件的形式、布置通常不同，所以屋顶结构平面图应单独绘制。

1.屋顶结构平面图与楼层结构平面图的主要区别

（1）楼板的形式和布置 对大部分平屋顶建筑来说，屋顶通常全部采用预制板，而楼层通常采用预制板和现浇板相结合；对坡屋顶建筑来说，屋顶与楼层显然不同，坡屋顶的结构通常采用屋架、屋面梁或各种现浇钢筋混凝土构架。

（2）梁的布置和截面高度 如果楼层的墙体在顶层缺省，即顶层的房间为几个小房间合并成的大房间，则屋顶在楼层墙体处必须加设梁，而屋顶荷载与楼层荷载通常不同，因而与楼层梁相同位置的屋顶梁，其截面和配筋并不相同；屋顶圈梁与楼层圈梁通常也不一样。通常情况下，屋顶圈梁的数量、截面尺寸（主要是高度）和配筋比楼层圈梁要大；屋顶圈梁通常带有外挑的天沟板或雨篷板；屋顶上有时会有水箱、葡萄架等高出屋面的结构，需要专门的梁或框架来支承，或者直接支承在一般屋面梁上，但其截面或配筋显然要有所增加。

（3）构件 楼面有而屋顶没有的构件主要有天沟板、雨篷板、水箱、葡萄架等。

（4）标高、图名等 屋顶的标高显然与楼层不同，图名也有所不同。(www.daowen.com)

2.屋顶结构平面图实例

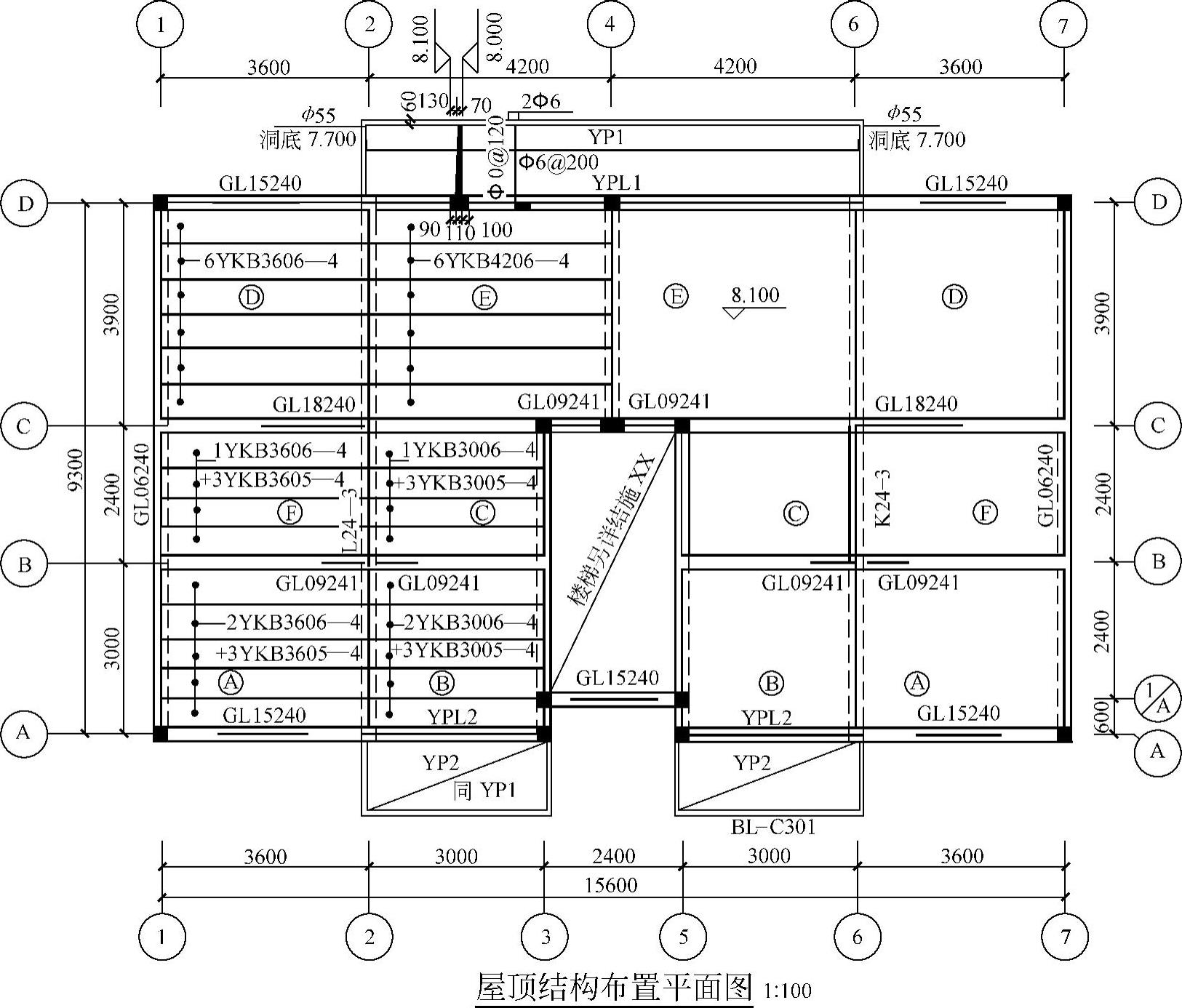

图5-26所示是某住宅的屋顶结构平面图，对照图5-24可以发现，楼层中的卫生间采用的是现浇板，而屋顶则全部改为预制板；楼层平面图中有阳台的部位，在屋顶平面图中变成了雨篷；雨篷的结构详图采用在屋顶平面图上直接绘制和标注的形式，可以在屋顶平面图上直接查看雨篷的断面尺寸和配筋情况；屋顶的结构标高为8.100m，雨篷板底的标高为8.000m，比一般结构低100mm；该屋顶的圈梁与楼层完全相同。

图5-26 屋顶结构布置平面图
