1.结构布置平面图

楼层结构布置平面图是假想用剖切平面沿楼板上边水平切开所得到的水平剖面图，用正投影法绘制，它表示该层的梁、板及下一层的门窗过梁、圈梁等构件的布置情况。

图5-24所示是某住宅的楼层结构布置平面图，由于二、三两层除了标高和楼梯间外墙处的结构布置不同外，其余部分完全相同，所以二、三两层的结构布置平面图合并绘制。

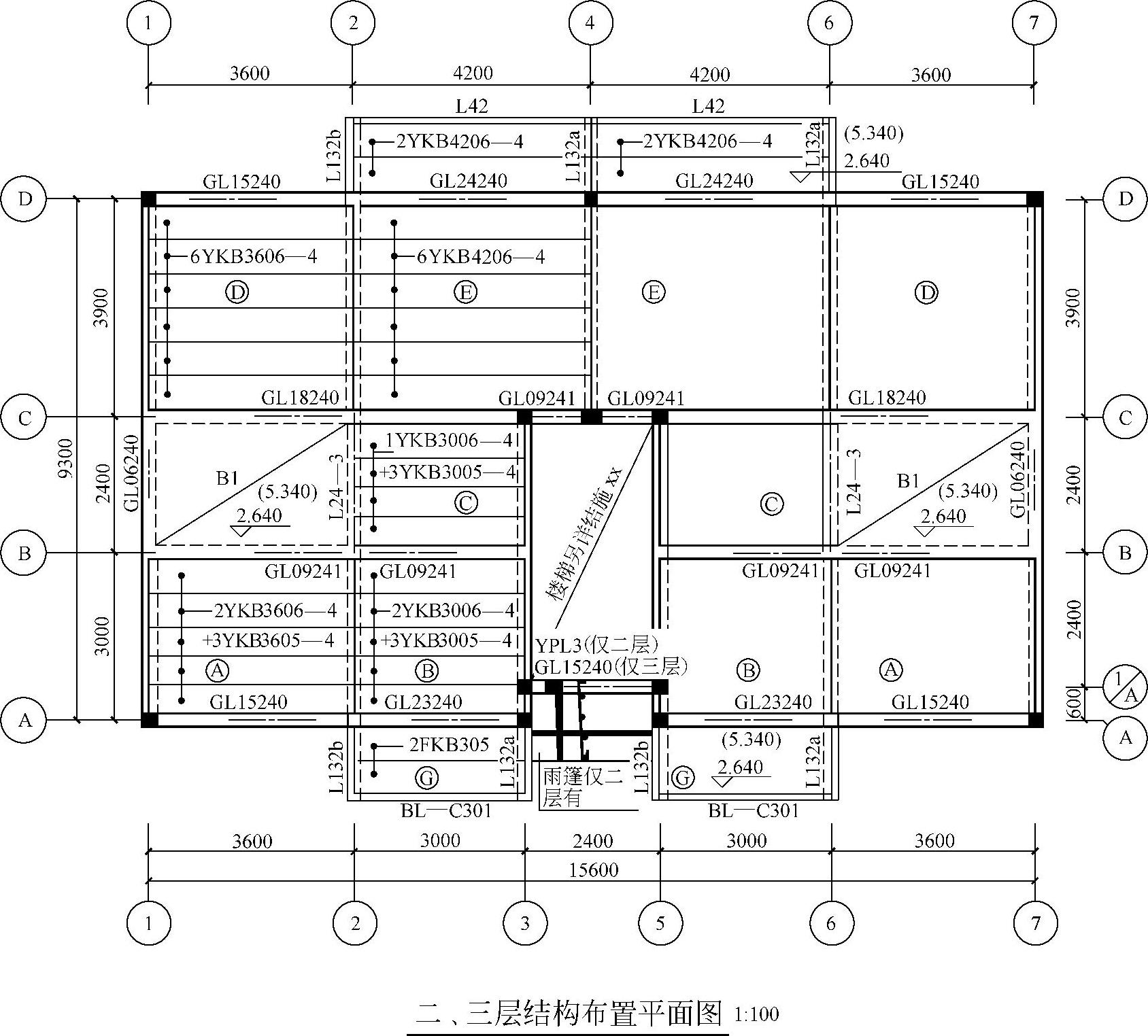

图5-24 二、三层结构布置平面图

楼层结构布置平面图的图示内容如下：

（1）图名和比例 图名应为××层结构布置平面图，接后用小一号字标注比例，比例一般与建筑平面图相同。如果结构布置特别简单，房间又大，可采用1∶200的比例绘制。

（2）定位轴线和尺寸标注 为了便于确定梁、板等构件的安装位置，应画出与建筑平面图完全一致的定位轴线，并标注轴线编号和轴线间距的尺寸，在平面图的左侧和下方标注总尺寸（两端轴线间的尺寸）。根据轴线间距，各房间的大小一目了然。

（3）墙体和柱子（包括构造柱） 在结构平面图中，为了反映墙、柱与梁、板等构件的关系，仍应画出墙、柱的平面轮廓线，其中未被楼面构件挡住的部分用中实线画出，而被楼面构件挡住的部分用中虚线画出。所有混凝土柱子（包括构造柱）应涂黑表示，同时标注柱子的编号。比如图中C、D轴线间的五道墙，1、7轴线上的墙各有一半被楼板挡住，其画法就是一边为中粗实线，一边为中粗虚线；2、4、6轴线上的墙全部被楼板挡住，其两边均为中粗虚线。图5-24所示的建筑为混合结构的住宅，没有大跨度房间，所以没有承重柱，但为了增加建筑的抗震性能，在建筑的四大角及楼梯间等处设有12根构造柱，其中C、4轴线交接处为GZ2，其余为GZ1。

（4）预制板 预制板有平板、空心板和槽板三种，应根据不同的情况分别选用。平板的上下表面平整，适用于荷载不大、跨度较小（如走道、楼梯平台等处）的地方；槽板的板、肋分开，受力合理，自重较轻，板面开洞较自由，但不能形成平整的顶棚，常用于卫生间、厨房等处；空心板不仅上下板面平整，而且构件刚度大，应用最为广泛。该住宅的楼面和屋顶中全部预制板均采用空心板。

预制板又分为预应力板和非预应力板两种，预应力板挠度小，抗裂性能好，而非预应力板很少使用。目前，我国大部分省、市都编有平板、空心板和槽板的通用构件图集，图集中对构件代号和编号的规定各有不同，但所代表的内容基本相同，如构件的跨度、宽度及所承受的荷载级别等。图5-24中采用的是西南地区（云、贵、川、渝、藏）的通用图集《预应力混凝土空心板图集》（西南G221），其楼板的编号为YKB××**—×，各部分的含意是：“YKB”——预应力空心板；“××”——板的标志长度；“**”——板的标志宽度；“—×”——荷载设计值等级。如6YKB3606—4，表示6块预应力空心板，板的标志长度为3600mm（3.6m），板的标志宽度为600mm（0.6m），外加荷载等级为4级（每一级值另有说明）。图中阳台板FKB305是采用重庆I区编制的标准图集中的构件，“FKB”表示卡口空心板，“30”表示开间为3m，“5”表示板宽500mm。

预制板布置的图示方法是用细实线和小黑点表示要标注的板，然后在引出线上写明板的数量、代号和型号。当板铺的距离较长时，可只画两端几块，中间省略不画，标出数量即可。对铺板完全相同的房间，选择其中一个注写所铺板的数量及型号，再写上代号，如A、B……，其余相同的房间直接注写代号，如图5-24中，右边房间的铺板与左边完全相同，右边就以代号表示，但墙体被楼板遮挡部分仍需画出。

（5）现浇板 某些房间如厨房、卫生间等，由于管道较多，在预制板上开洞不便，又可能凿断板中钢筋，影响板的强度，采用现浇板不仅可以避免上述问题，容易留设孔洞，还能有效解决管道与楼板交接处的渗漏问题。

现浇板在结构布置图中的表示方法有两种，第一种方法是在板格内画对角线，注写板的编号，如B1、B2……，其具体尺寸和配筋另有详图，如图5-24中的B1；第二种方法是在结构布置图中现浇板的投影上直接画出板中的配筋并加以标注，这种方法称为平面整体结构表示法，如图5-24中的雨篷，其板厚和配筋可以直接在图中查找到。

（6）楼梯 建筑中的楼梯应按顺序进行编号，通常主楼梯（通常位于入口处或建筑的中间，或尺寸最大的）的编号为“甲”，次要楼梯、辅助楼梯的编号依次为“乙”、“丙”……，楼梯通常为现浇的，其构造比较复杂，需单独绘制详图，结构布置图中只需注明详图所在的图号。(www.daowen.com)

（7）梁及梁垫 在结构布置图中，梁可以用轮廓线表示，即画出梁的实际投影，也可以用粗单点长画线表示（可见时，用实线，不可见时，用虚线），单点长画线画在梁的轴线位置上，并应注明代号及编号。梁的代号用“L”表示，其后的编号各地区有所不同，如在《钢筋混凝土单梁图集》（川G—531）中，梁的标注方法是L**—×，“L”是梁的代号，“**”是梁的跨度，“×”是梁能承受的荷载等级。如图5-24中，2轴线中间有一标注为L24—3的梁，表示该梁的跨度为2.4m，能承受3级荷载（具体荷载值参见图集中的说明）。

梁的下标也可用顺序号，以便和其他梁相区别，这时对梁的净跨长度、承受的荷载等级等应另外进行说明。在同一工程中，凡是梁的跨度、截面形状和尺寸以及梁的配筋完全相同的，应采用同一编号。

图5-24中阳台旁标注的XL132a、XL132b、BL—C301都是表示重庆地区标准图集中的构件，“XL”为阳台挑梁代号，“13”表示挑出长度为1.3m，“2”表示荷载级别，“a”、“b”表示带挑耳阳台的挑耳方向；“BL”为挂梁代号，“C”表示外型，“30”表示开间为3.0m，“1”表示类型。

当梁搁置在砖墙或砖柱上时，为了避免砌体被局部压坏，往往在梁搁置点的下面设置梁垫（素混凝土或钢筋混凝土），以缓解局部压力。在结构布置平面图中，应示意性地画出梁垫平面轮廓线，并标上代号LD。

（8）门窗过梁 过梁是位于门窗洞口上方的支托构件，它将门窗洞口上部墙体的重量以及传至该处的梁、板荷载转移到洞口两侧的墙上。过梁可以是木梁、石梁、预制或现浇钢筋混凝土梁，也有直接在砌体底部的灰浆中加设钢筋做成的钢筋砖过梁。过梁具体的截面尺寸和构造应根据实际荷载的大小，通过计算来确定。

在结构布置图中，通常用粗单点长画线表示下一楼层的门窗过梁，单点长画线的位置和长度应与洞口的位置和宽度一致；也可以用梁的轮廓线表示，即在洞口的边缘用虚线画出洞口的投影。过梁的标注方法是在门窗洞口的一侧标注过梁代号及编号，其编号与预制板类似，如GL15240，“GL”是过梁代号，“15”表示过梁的跨度为1.5m，“24”表示过梁的宽度为240mm，与墙厚相同，“0”为荷载等级，0级荷载为过梁自重加1/3净跨高度范围的墙体重量。

（9）圈梁 砌体承重结构的房屋由于承重墙是由分散的砌块砌成，整体刚度较差，为了提高建筑的整体刚度，增加建筑的抗震性能，通常在楼板部位的平面上，沿全部或部分墙体设置封闭圈梁，在墙体交接处适当设置上下贯通至基础的钢筋混凝土构造柱，圈梁和构造柱的具体设置应符合国家《砌体结构设计规范》及《建筑抗震设计规范》的有关规定。构造柱的具体设置详见各层平面图和图5-23。圈梁的布置通常用粗实线绘制圈梁平面图，因为简单，其比例可采用1∶200甚至更小。图5-25所示是该住宅的圈梁平面图，从图中可以看出，所有外墙上全部设有圈梁，内墙上，只有C、3、4、5轴墙体中设有圈梁，形成五个封闭圈，外围整体封闭。

（10）节点详图索引 楼层结构布置平面图中还应标明节点详图索引。

2.节点详图

在钢筋混凝土装配式楼层中，预制板搁置在梁或墙上时，只要保证有一定的搁置长度并通过灌缝或坐浆就能满足要求了，一般不需另画构件的安装节点大样图，但当房屋处于地基条件较差或地震区时，为了增强房屋的整体刚度，应在板与板、板与墙（梁）连接处设置锚固钢筋，这时应画出安装节点大样图。

3.构件统计表

在结构布置平面图中，应将各层所用构件进行统计，对不同类型、规格的构件统计其数量，并注明构件所在的图号或通用图集的代号及页码。

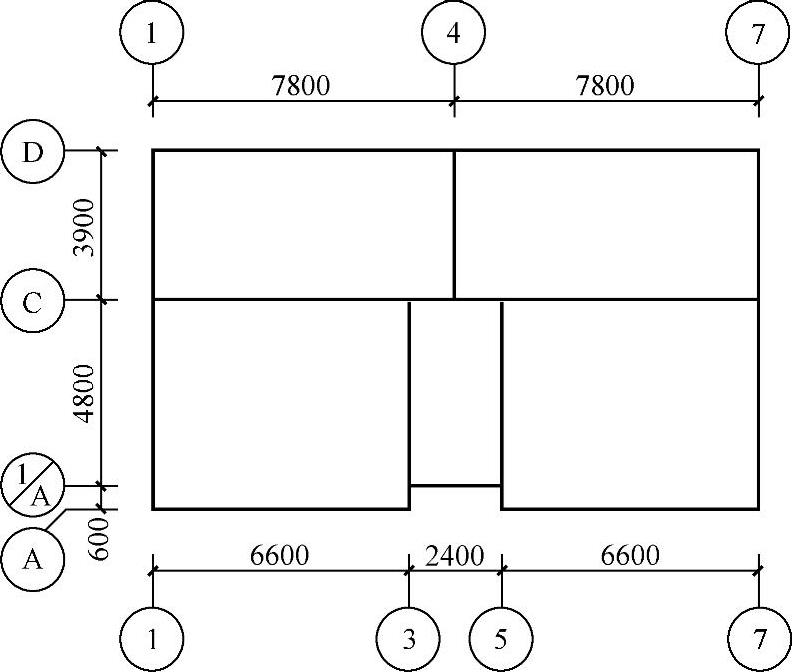

图5-25 圈梁平面图
