1.基础平面图的形成和作用

基础平面图是用一个假想的水平面在室内地面的位置将房屋全部切开，并将房屋的上部移去，对房屋的下部向下作正投影而形成的水平剖面图。投影时，将回填土看成是透明体，被剖切到的柱子、墙体应画出断面和图例（钢筋混凝土柱涂黑），基础的全部轮廓为可见线，应用中实线表示，但垫层省略不画，所以，基础的外围轮廓线是基础的宽度边线，不是垫层的边线。

基础平面图主要表示基础、基础梁的平面尺寸、编号和布置情况，也反映了基础、基础梁与墙（柱）和定位轴线的位置关系。基础平面图是基础施工放线的主要依据。

2.基础平面图的图示内容

图5-20所示是某住宅的基础平面图，从图中可以看出，基础平面图包括了以下内容：

（1）图名和比例 本图的图名为“基础平面图”，比例为1∶100。

（2）定位轴线及编号 应与建筑平面图一致。

（3）尺寸和标高 基础平面图中的尺寸标注比较简单，在平面图的外围，通常只标注轴线间的尺寸和两端轴线间的尺寸（有时也可省略）；在内部，应详细标注基础的长度和宽度（或圆形基础的直径）及定位尺寸，尤其是异形基础和局部不同的基础。图5-20中，由于基础规整而简单，基础的尺寸没有标注，可直接根据断面编号在详图中查找。该基础平面图的基底标高也没有变化，所以没有单独标注，各部分的标高详见图5-21～图5-23。

（4）基础、墙、柱、构造柱的水平投影与柱、构造柱、基础梁的编号 与底层平面图相比，墙的变化较大，因为门窗洞口在基础平面图中不再出现。窗洞下的墙体是连续的，门洞较小时，墙体可连续，门洞较大时，墙体断开。(www.daowen.com)

柱、构造柱必须与底层平面图一致，因为这些主要竖向承重结构（构造柱不单独承重，但加固墙体并与墙体一道承重）不能悬在空中或仅在基础中设置。柱、构造柱必须涂黑，且按照一定的顺序统一编号，如Z1、Z2、GZ1、GZ2等。

基础的投影通常只画出基础底面的轮廓线、基础侧面的交线，其他的细部轮廓线如基础侧面与顶面的交线可以不画。

门洞下面由于墙体断开，影响了基础的整体性，通常用基础梁予以加固。基础梁还在多种情况下使用，如伸缩缝两侧的基础，由于没有空间扩大基础，只能将一侧的基础内缩，这时，就要在内缩一侧的基础上做悬挑梁，悬挑梁上再做简支梁支承墙体；单层工业厂房的外墙通常由搁置在基础上的基础梁来支承。

（5）基础详图（断面）的剖切符号及编号 如图5-20中的1—1、2—2。

（6）预留孔洞、预埋件等 某些地下管道（如排污管）可能需要穿过基础墙体，应在基础平面图中用虚线表示，并标明预留孔洞的位置和标高；某些地下设施（如电施图中的避雷网或接地保护）可能与基础中的钢筋相连或穿越基础，应在基础平面图中详细标明其位置和标高。

（7）有关说明 较小工程的结构施工说明通常放在基础平面图上，某些施工总说明中没有说明的内容也可放在基础平面图上单独说明。

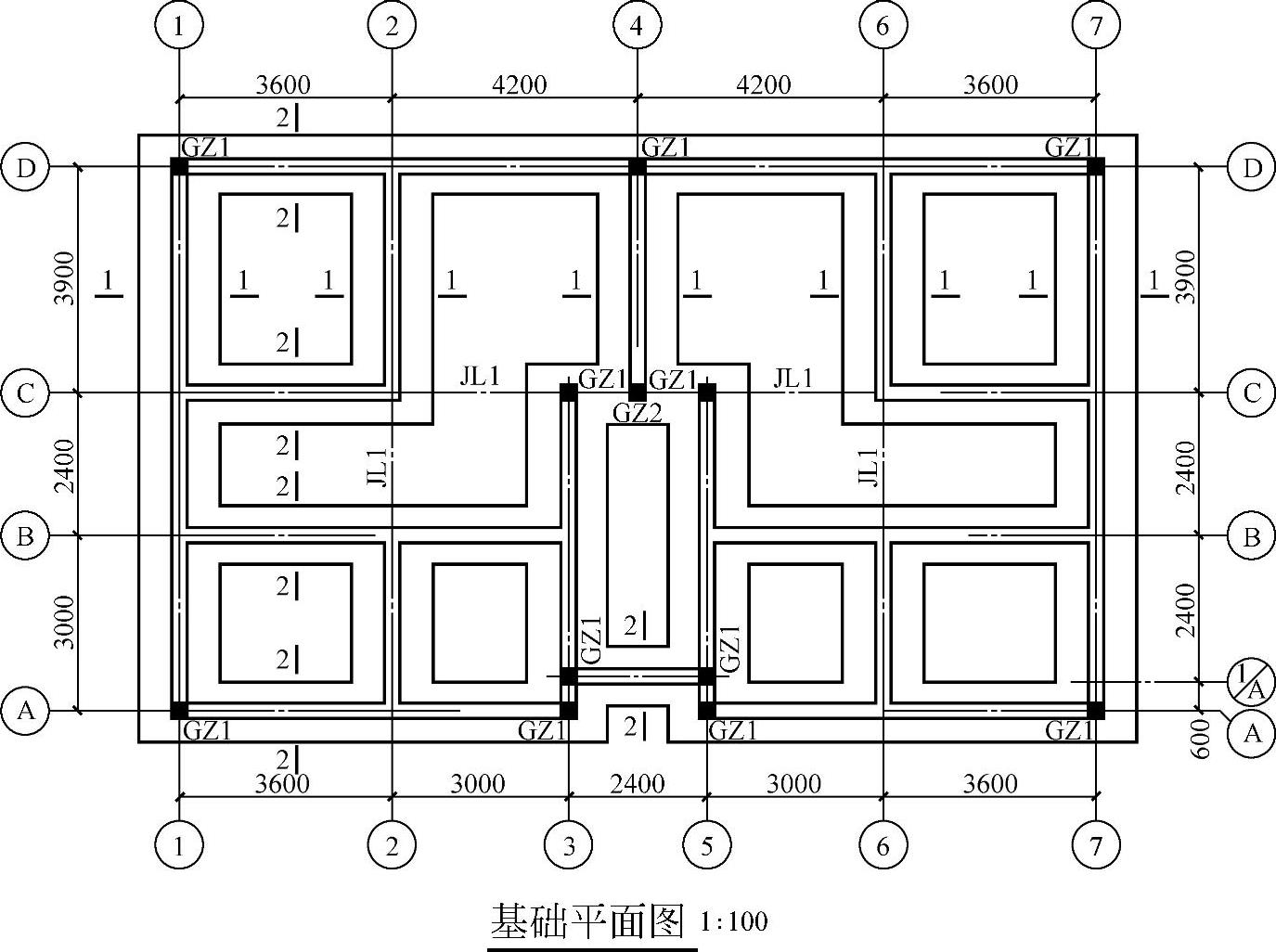

图5-20 某住宅基础平面图
