钢筋混凝土构造概述-建筑识图

1.钢筋的连接

1)纵向受拉钢筋的最小锚固长度la详见表5-12。表中d为钢筋的直径或搭接钢筋的较小直径;d≥25mm时用括号内的数字;所有锚固长度la必须大于等于250mm;光面钢筋两端必须加弯钩;地震区砌体结构纵向受拉钢筋的最小锚固长度la=45d

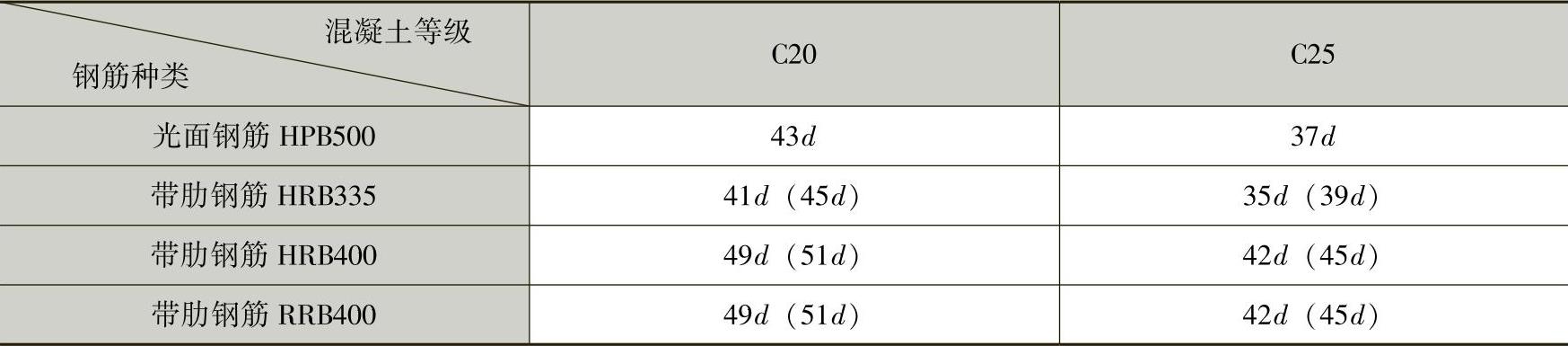

5-12 纵向受拉钢筋的最小锚固长度la


2)纵向受拉钢筋的绑扎搭接长度l1:同一连接区段搭接接头面积小于等于25%时,l1=1.2la;同一连接区段搭接接头面积大于25%小于等于50%时,l1=1.4la。任何情况下,l1均应大于等于300mm。

3)当钢筋的直径d≥22mm时,应采用机械连接或焊接接头。

4)纵向钢筋的绑扎搭接接头应相互错开。连接区段的长度为1.3la,凡搭接接头中点位于该连接区段的长度内均属于同一连接区段。位于同一连接区段内的受拉钢筋搭接接头面积对梁、板类构件和柱类构件分别为小于等于25%和50%。

5)纵向受力钢筋的搭接接头范围内的箍筋直径应大于等于0.25dmaxdmax为搭接钢筋中的较大直径),箍筋的间距@≤5dmindmin为较小直径),当搭接钢筋的直径d>25mm时,应在搭接接头两端外100mm范围内各设两道箍筋。(www.daowen.com)

6)纵向受力钢筋的机械连接或焊接接头应相互错开。连接区段的长度为35dmaxdmax为搭接钢筋中的较大直径),位于同一连接区段内的钢筋搭接接头面积小于等于50%。焊接接头可采用电弧绑条焊、电弧搭接焊、和闪光电焊。机械连接的接头性能应符合《钢筋机械连接通用技术规程》JGJ107-2010的A级接头性能。

2.钢筋保护层

1)最外层钢筋的混凝土保护层厚度(钢筋外缘至混凝土外缘)应大于等于钢筋的公称直径,且符合表5-13的规定。

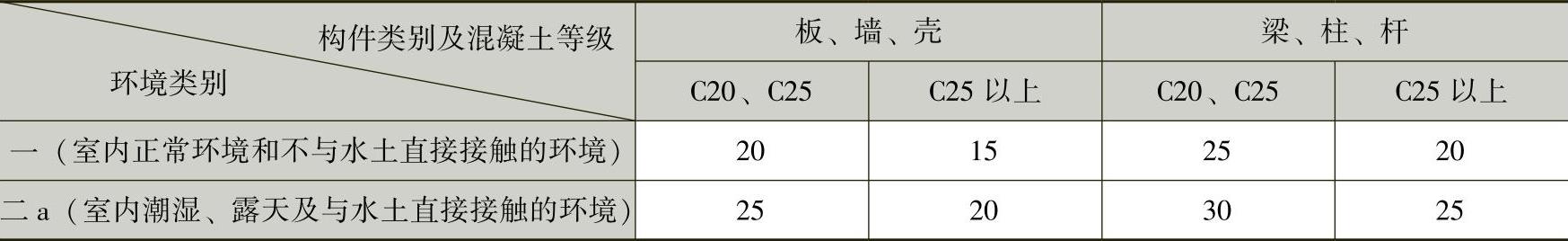

5-13 纵向受力钢筋的混凝土保护层厚度 (单位:mm)


2)基础中最外层钢筋的混凝土保护层厚度应大于等于40mm,无垫层时应大于等于70mm。
