1.钢筋的一般表示方法

1)钢筋的一般表示方法应符合表5-4~表5-7的规定。

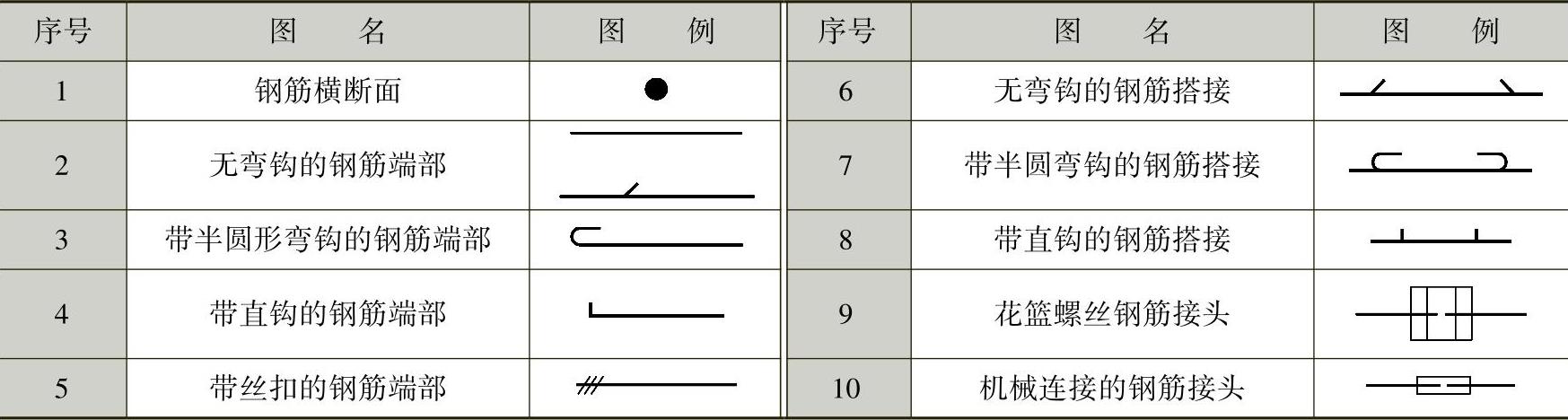

5-4 一般钢筋的表示方法

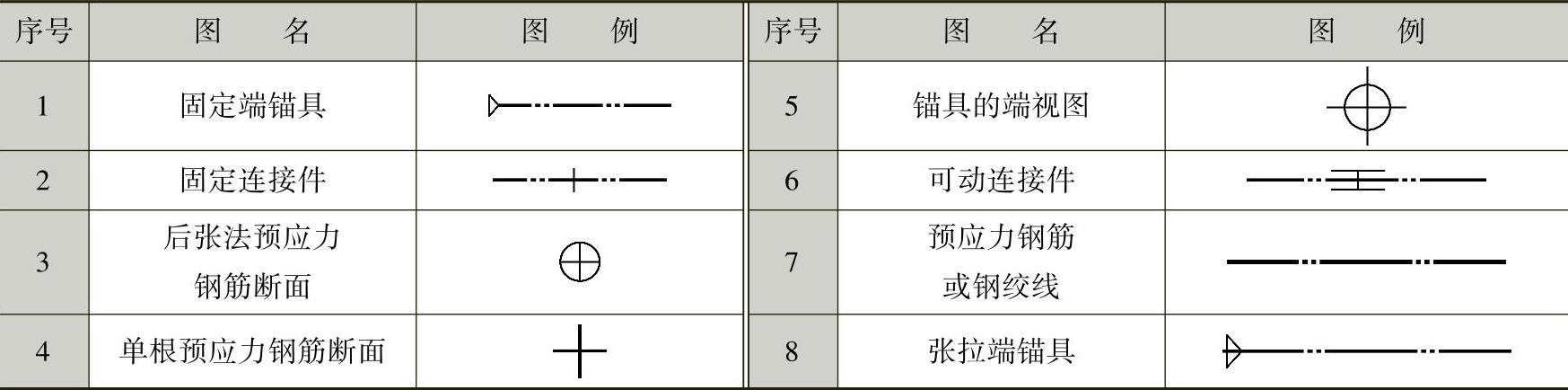

5-5 预应力钢筋的表示方法

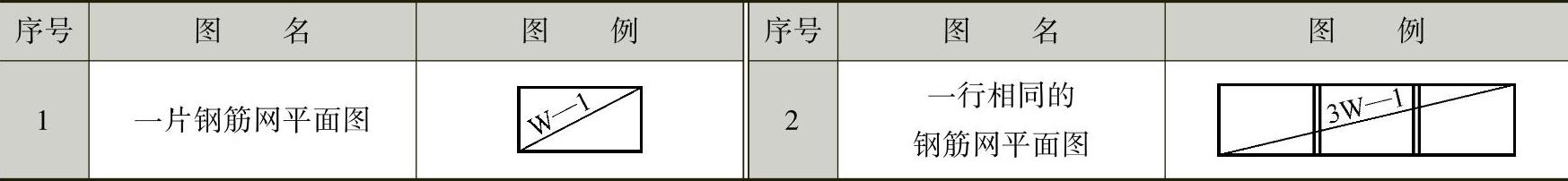

5-6 钢筋网片的表示方法

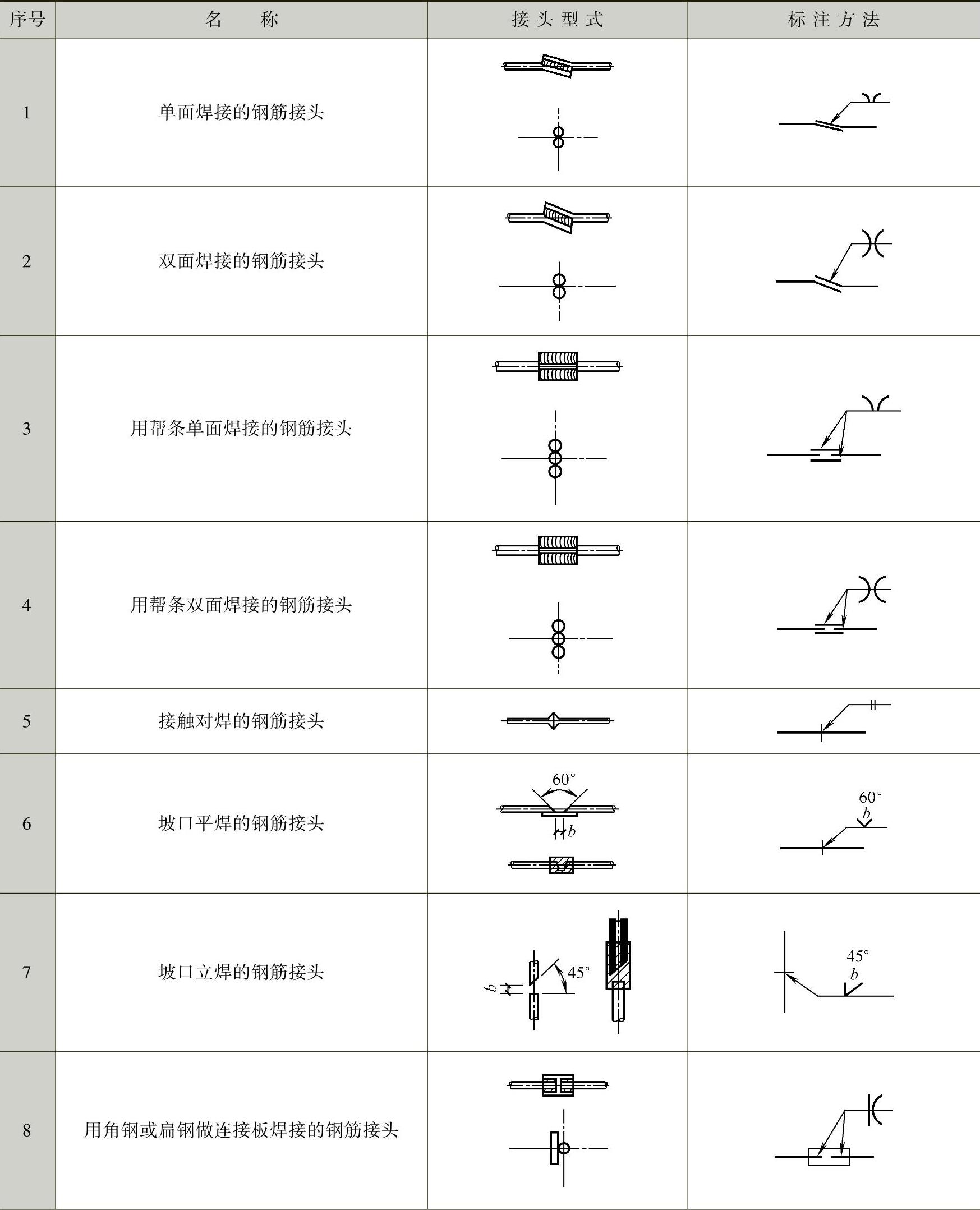

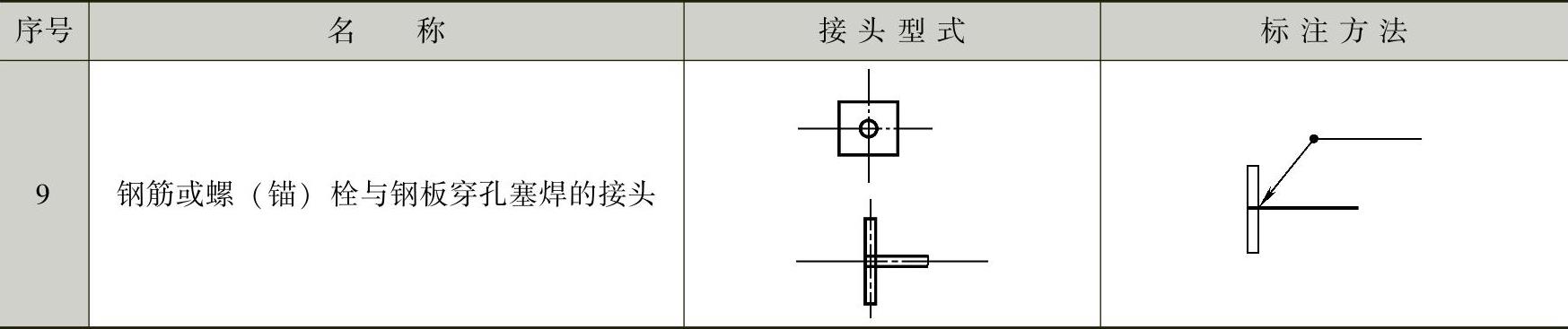

5-7 钢筋的焊接接头


(续)


2)钢筋的画法应符合表5-8的规定。

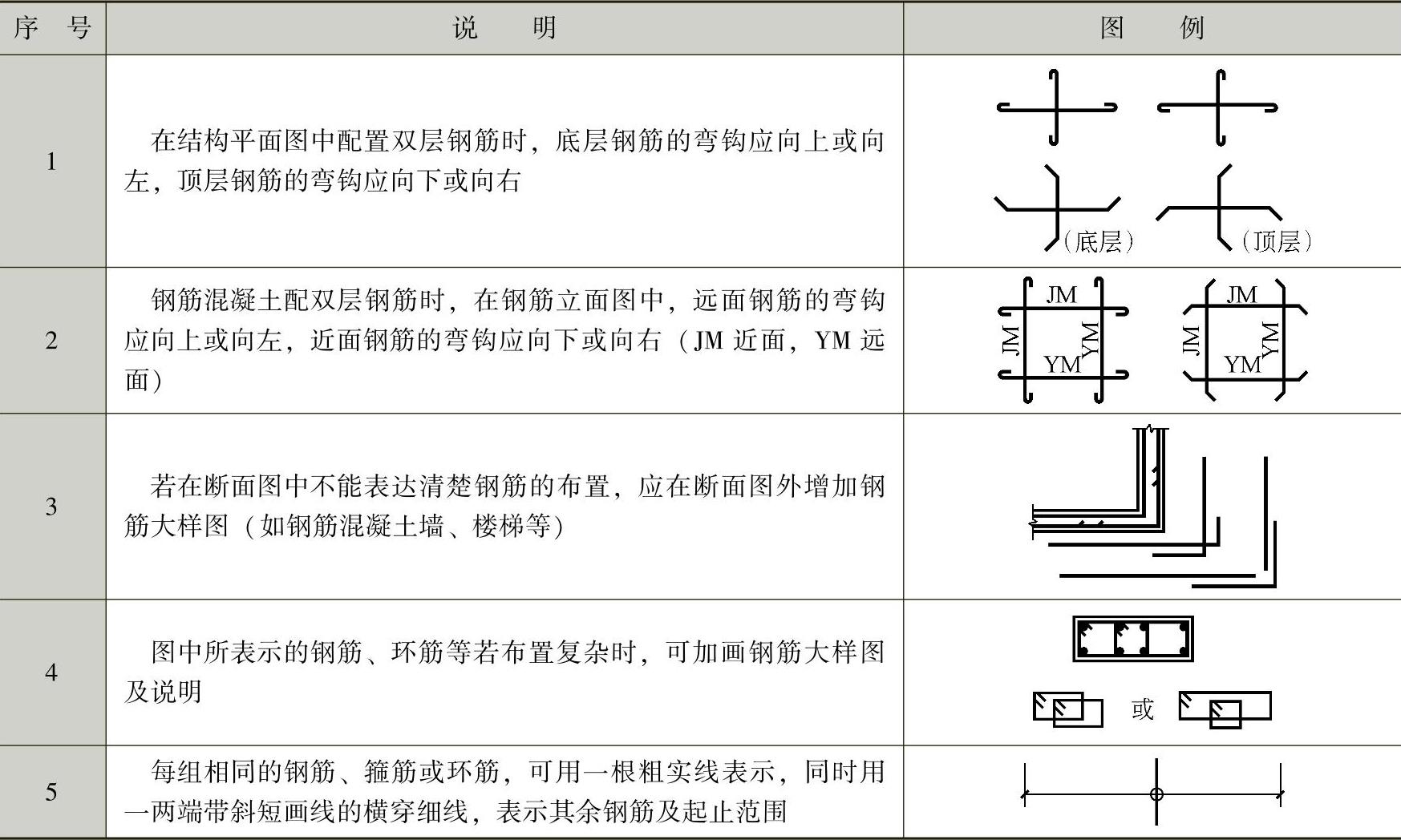

5-8 钢筋的画法


3)钢筋的标注:钢筋在平、立、剖面图中的表示方法如图5-3~图5-5所示。


图5-3 钢筋在平面图中的表示方法

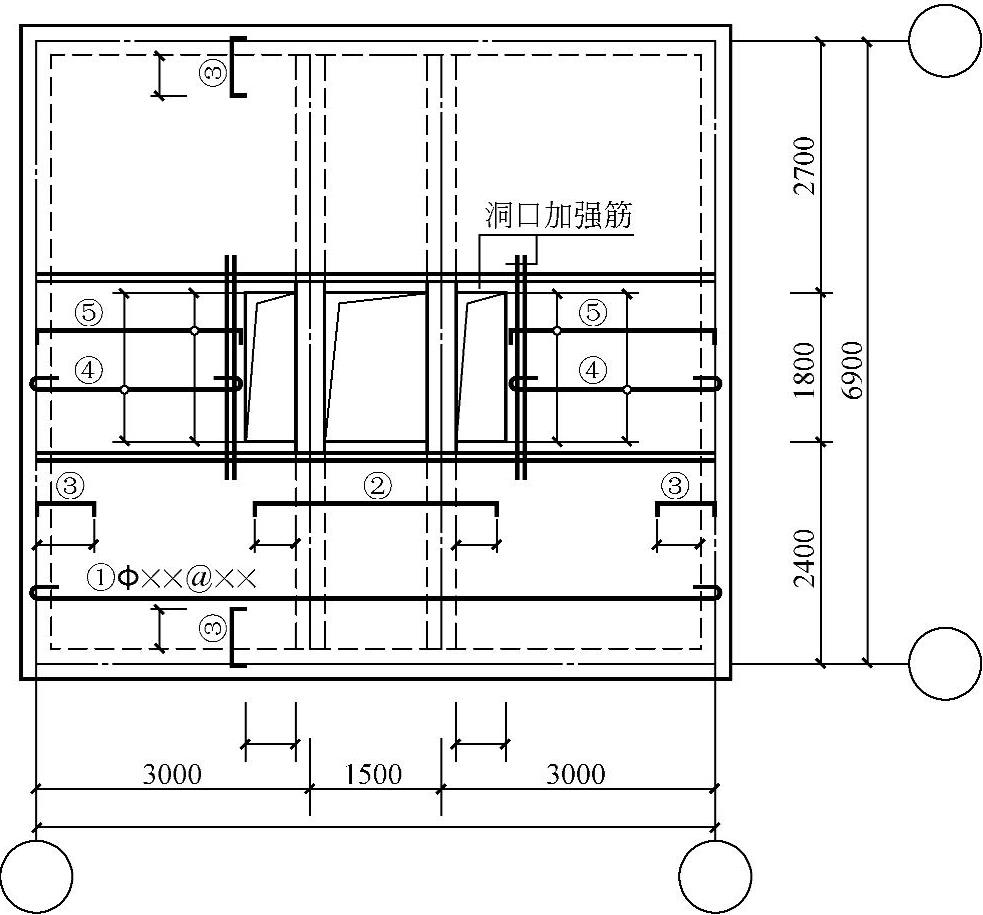

图5-4 楼板配筋复杂的结构平面图

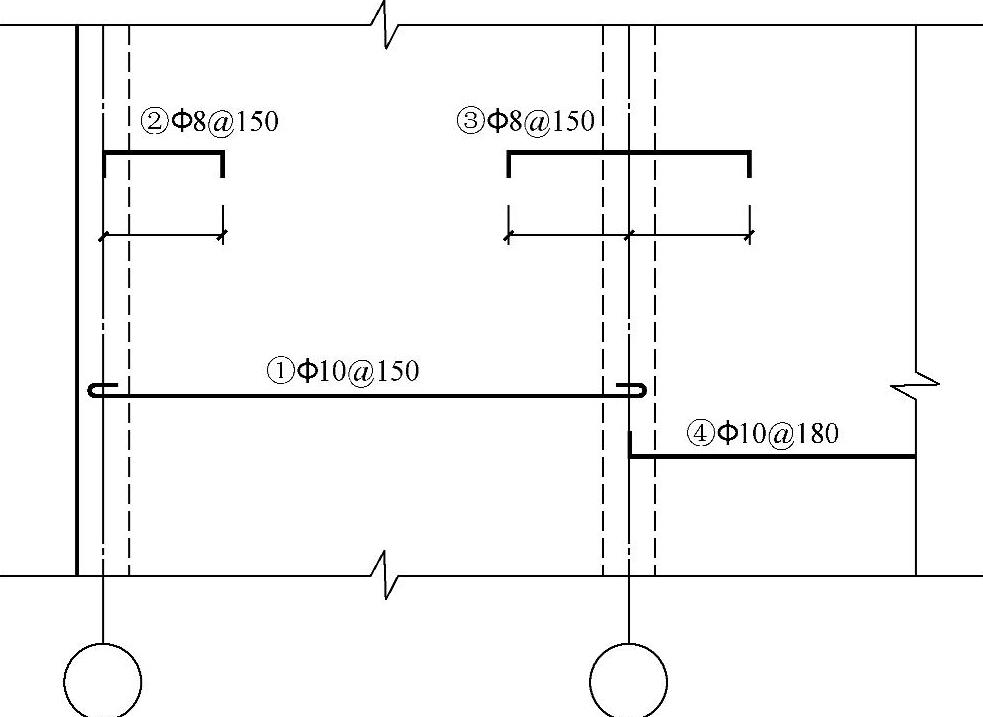

图5-5 梁的配筋图

4)箍筋的标注如图5-6所示。


图5-6 箍筋的标注

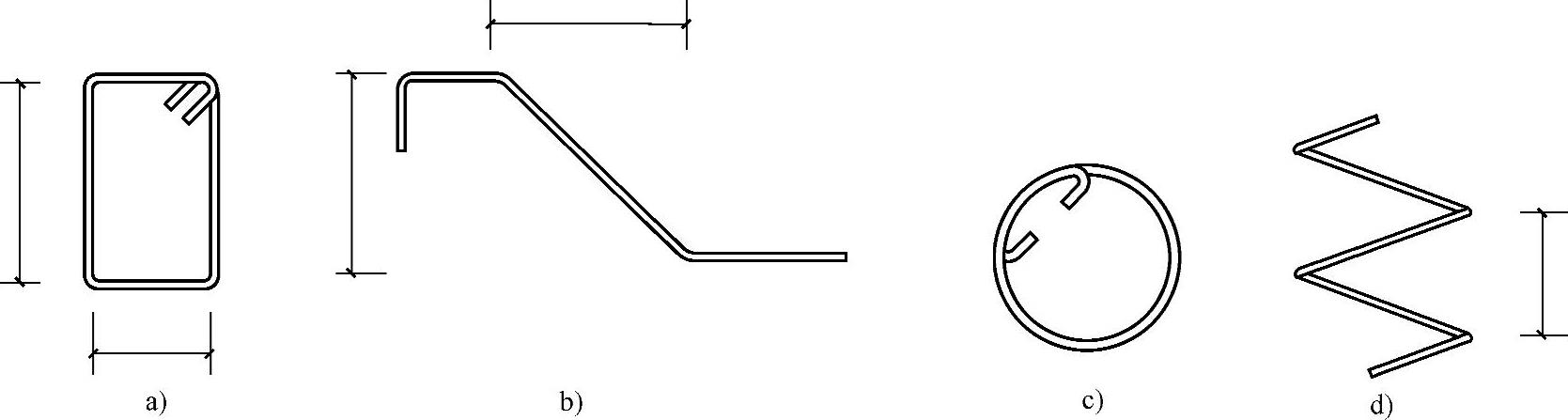

a)箍筋尺寸标注 b)弯起钢筋尺寸标注 c)环形钢筋尺寸标注 d)螺旋钢筋尺寸标注

2.钢筋的简化表示方法

1)当构件对称时,钢筋网片可用一半或1/4表示,如图5-7所示。


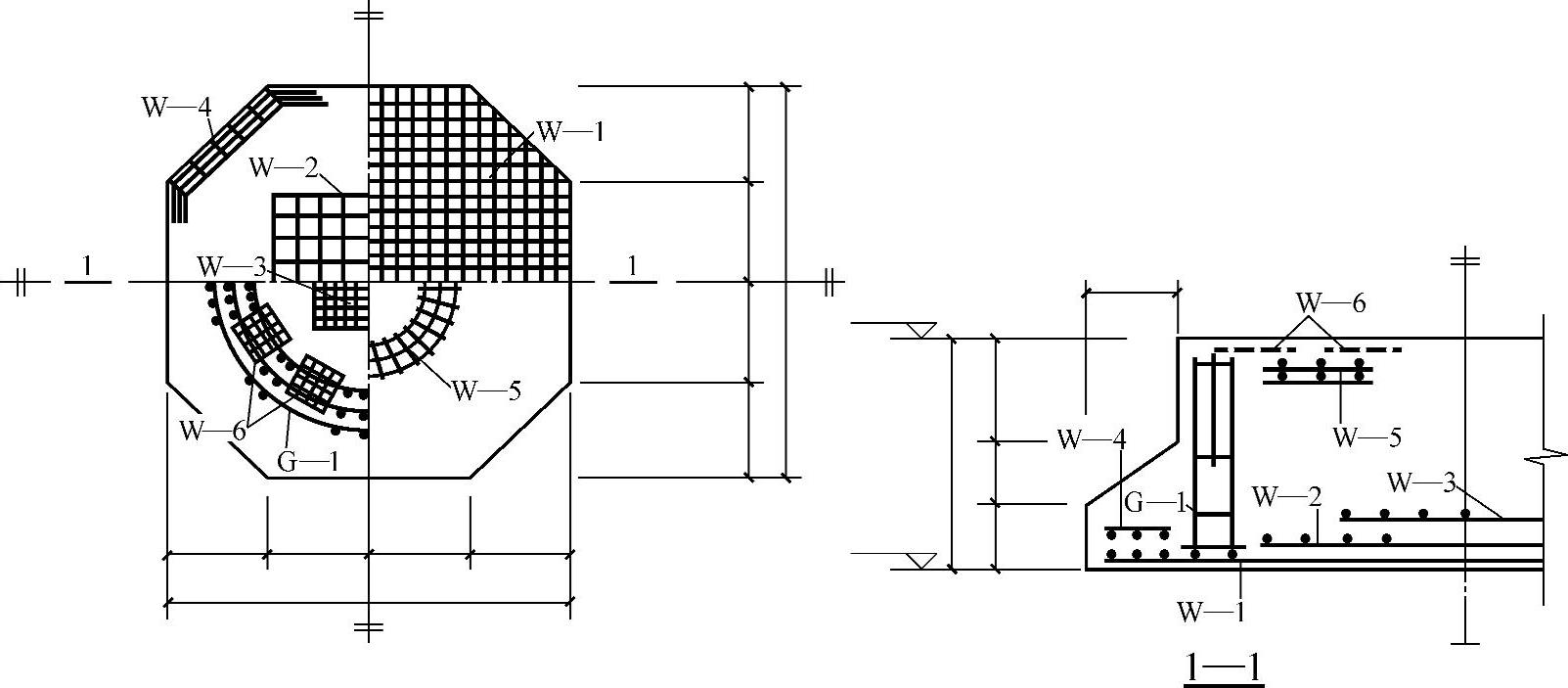

图5-7 钢筋网片的配筋简化图

2)配筋简单的钢筋混凝土结构可按下列规定绘制配筋平面图:独立基础在平面模板图的左下角绘制波浪线,只画出波浪线以外部分的钢筋,标注直径和间距,如图5-8a所示;其他构件则在某一部分画出钢筋,标注直径和间距,如图5-8b所示。


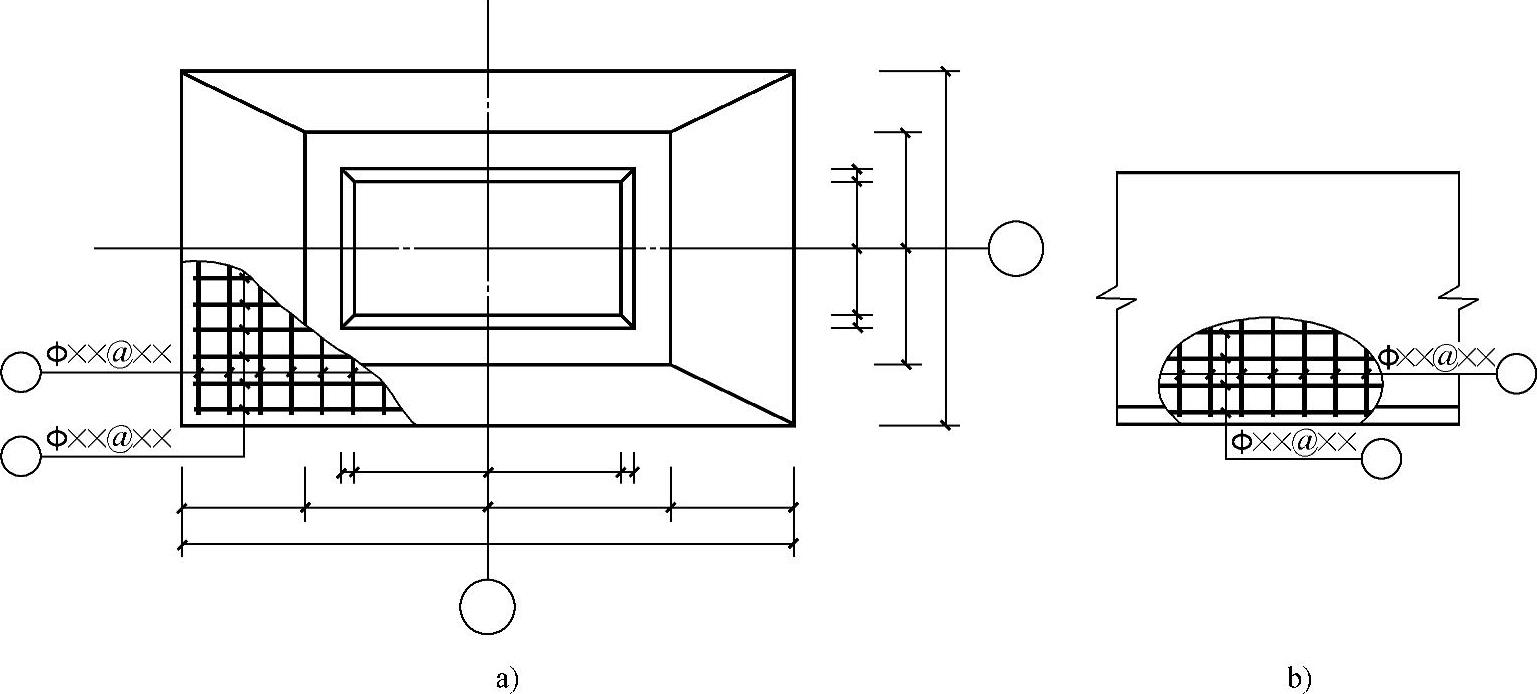

图5-8 简单配筋的配筋简化图

a)独立基础 b)其他构件

3)对称的钢筋混凝土构件,可在同一图样中一半绘制模板图,另一半绘制配筋图。

3.预埋件、预留孔洞的表示方法

1)当混凝土构件上设有预埋件时,可在平面图或立面图上表示,用引出线指向预埋件,并标注预埋件的代号,如图5-9所示。

2)当混凝土构件的正反两面在同一位置均设有预埋件时,引出线为一条实线和一条虚线,同时指向预埋件。预埋件相同时,引出横线上标注正面预埋件代号,如图5-10所示;预埋件不同时,引出横线上方标注正面预埋件代号,下方标注反面预埋件代号,如图5-10b所示。

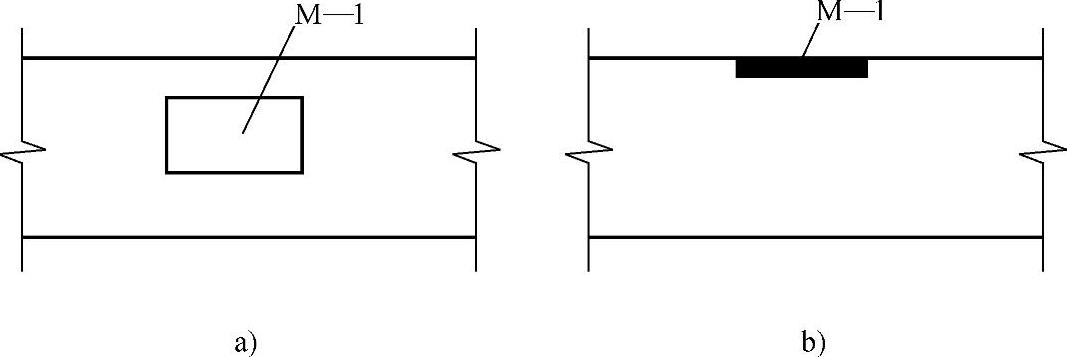

图5-9 预埋件的表示方法

a)平面图或立面图 b)剖面图

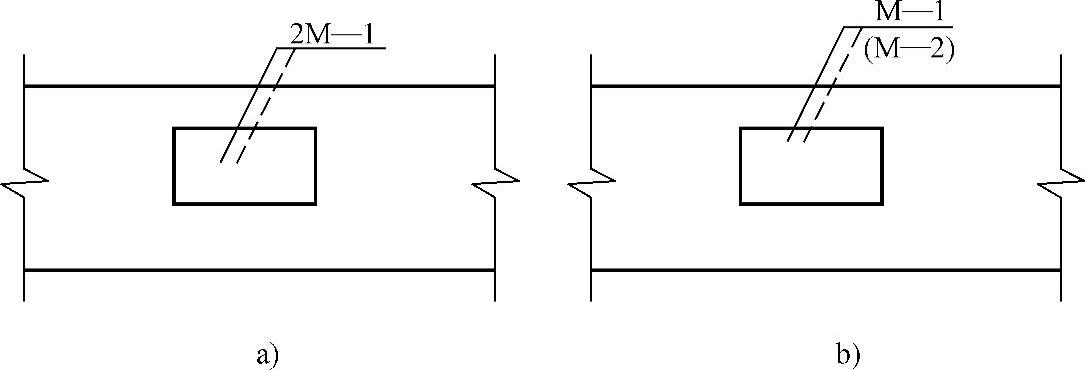

图5-10 正反两面设有预埋件的表示方法

a)两面相同 b)两面不同

3)当构件上设有预留孔、洞或预埋套管时,可在平面图或断面图中表示。用引出线指向预留(埋)位置,引出横线的上方标注留孔、洞的尺寸或预埋套管的外径;引出横线的下方标注孔、洞、套管的中心标高底标高,如图5-11所示。

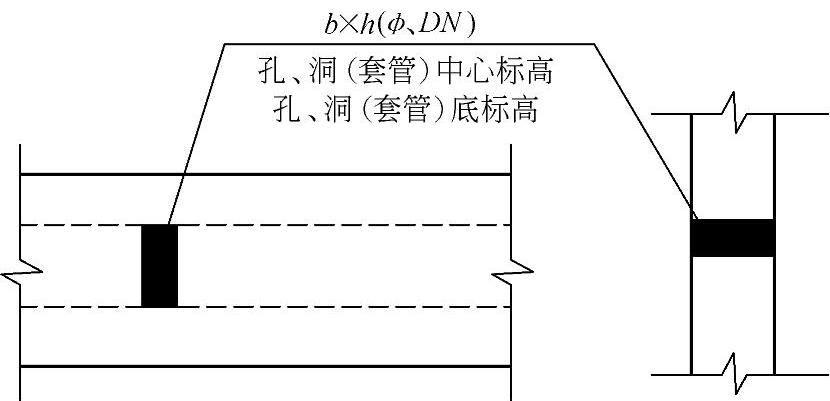

图5-11 预留孔、洞及预埋套管的表示方法
