1.图线

建筑结构制图中所用图线的线型和线宽，按照表5-1的规定执行。

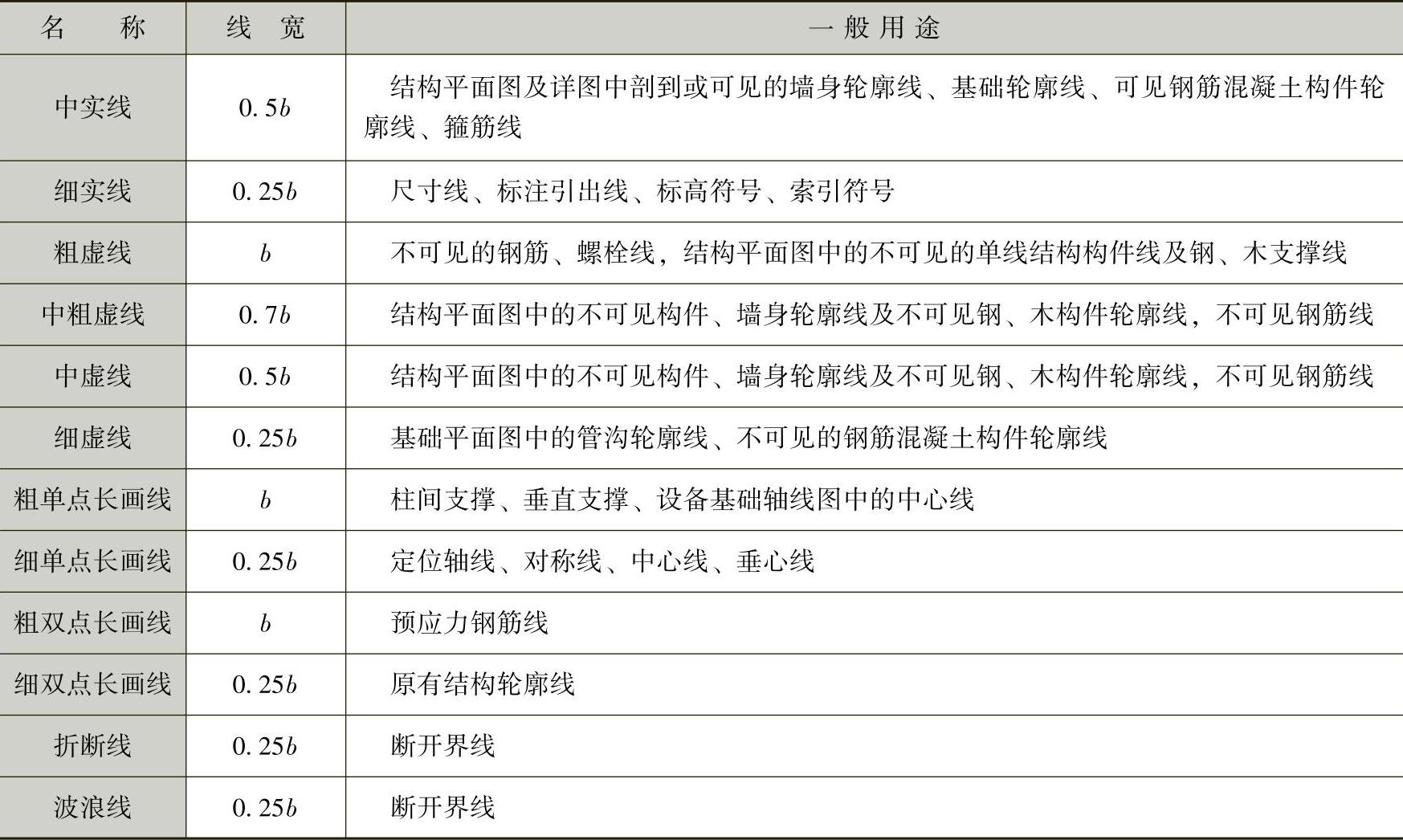

表5-1 图线（GB/T50105—2010）

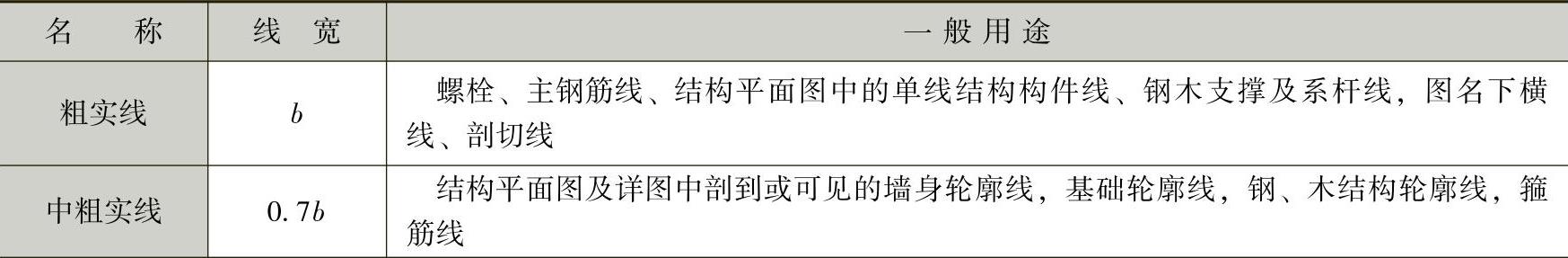

（续）

2.比例

建筑结构制图中应根据图样的用途和复杂程度，选用表5-2中的常用比例，特殊情况下也可选用可用比例。

表5-2 建筑结构制图比例

当构件的纵横向断面尺寸相差悬殊时，纵横向可采用不同的比例绘制，轴线尺寸和构件尺寸也可选用不同的比例绘制。

3.图样画法

1）结构图应采用正投影法绘制，特殊情况下也可采用仰视投影绘制。

2）结构平面图中，构件应采用轮廓线表示，能单线表示清楚的可用单线表示，定位轴线应与建筑平面图或总平面图一致，并标注结构标高。

3）结构平面图中，若干部分相同时，可只绘制其中的一部分，其余部分用分类符号表示。分类符号用直径8mm或10mm的细实线圆圈，里面标注大写拉丁字母表示。(www.daowen.com)

4）构件的名称采用代号表示，代号后面采用阿拉伯数字标注构件的型号或编号，也可为顺序号，顺序号为不带角标的连续数字，如L1、L2……，而不是L₁、L₂……。常用的构件代号参见表5-3。

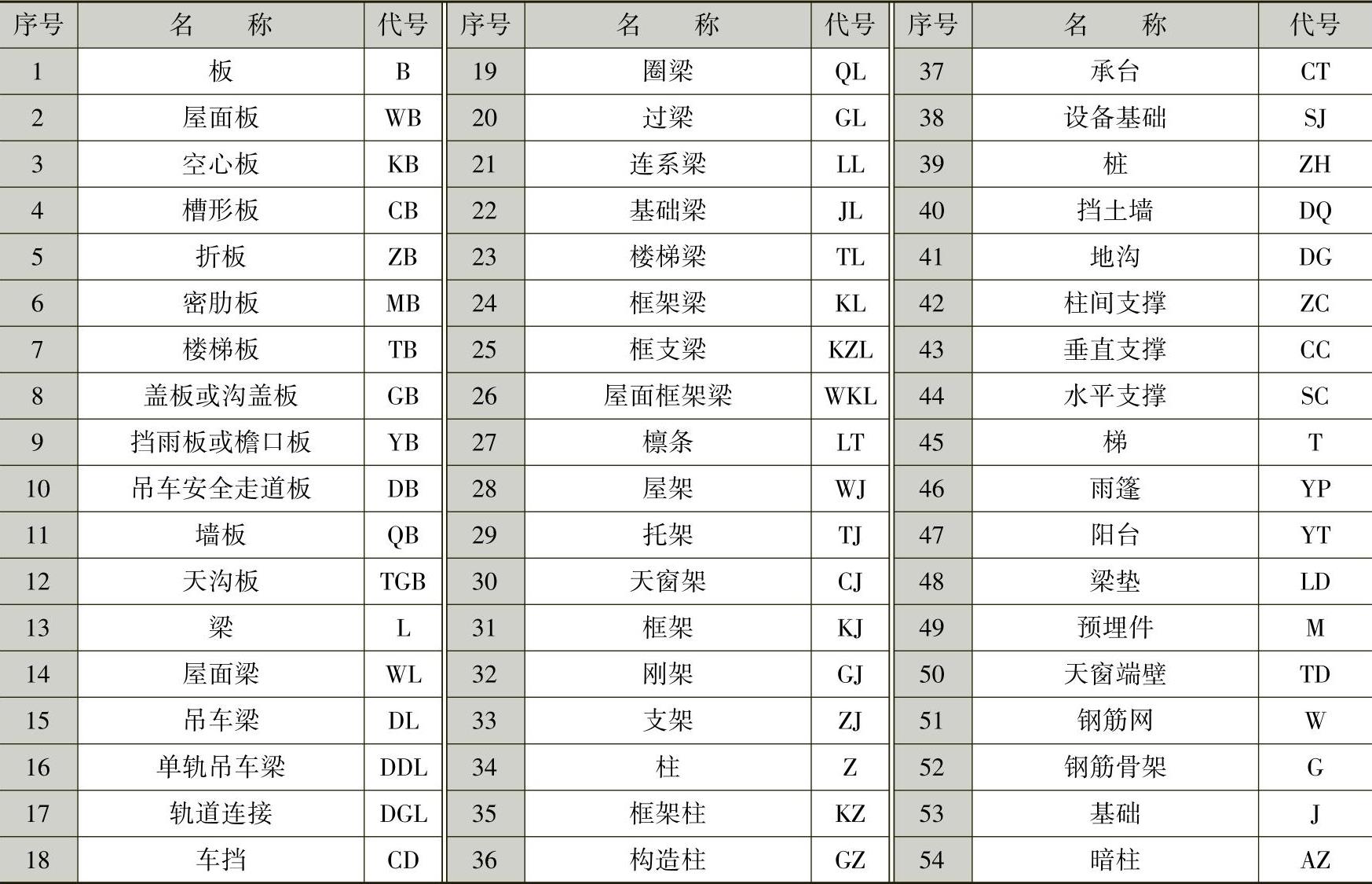

表5-3 常用构件代号（GB/T50105-2010）

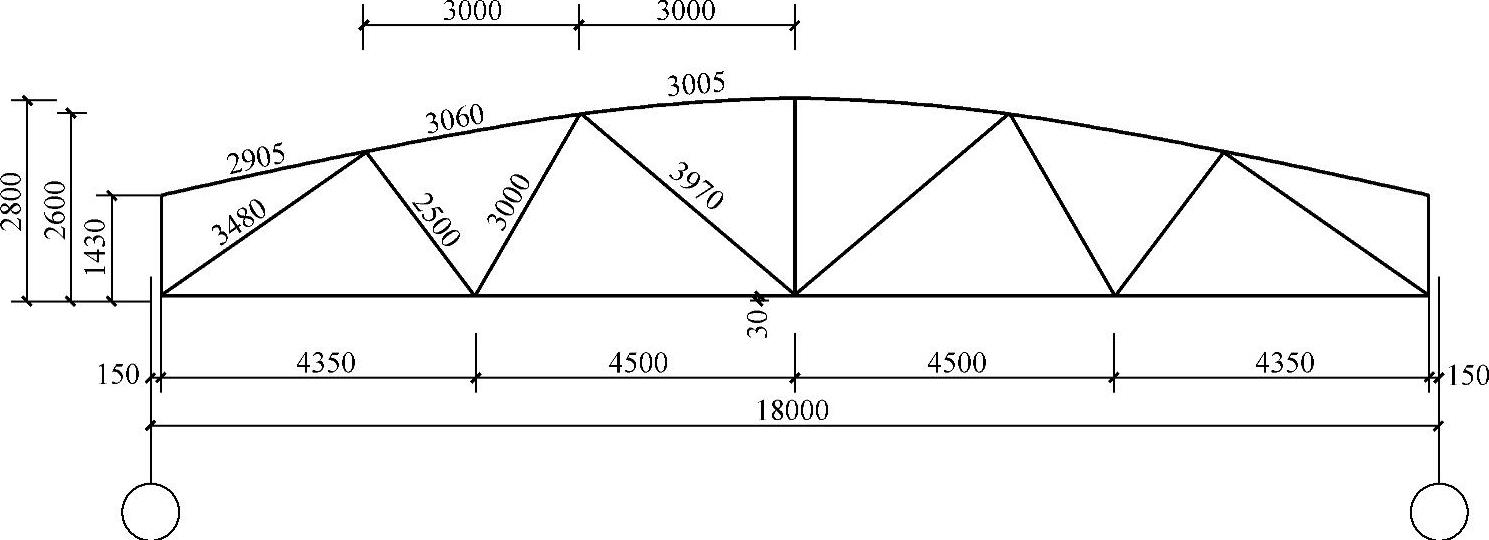

5）桁架式结构的几何尺寸图可采用单线图表示。杆件的轴线长度尺寸应标注在杆件的上方，如图5-1所示。当杆件的布置和受力对称时，可在单线图的左半部分标注杆件的几何轴线尺寸，右半部分标注杆件的内力值或反力值；非对称结构中，可在单线图中杆件的上方标注杆件的几何轴线尺寸，杆件的下方标注杆件的内力值或反力值；竖杆则在左侧标注几何轴线尺寸，右左侧标注内力值或反力值。

图5-1 对称桁架几何尺寸的标注方法

6）结构平面图中的剖面图、断面详图的编号顺序宜按下列顺序编排（见图5-2）：

①外墙按顺时针方向从左下角开始编号。

②内横墙从左至右，从上至下编号。

③内纵墙从上至下，从左至右编号。

图5-2 结构平面图中断面编号顺序

7）构件详图中，纵向较长、重复较多时，可用折断线断开，适当省去重复部分。
