1.墙身剖面详图

墙身剖面详图主要指外墙墙身从上到下的垂直剖面，详细反映了各节点的细部构造。外墙身详图可用剖切符号在底层平面图中直接标注其编号和投影方向，如图4-7中的3—3剖面，也可在建筑剖面图的外墙上用索引符号标注出各节点，如图4-16中的详图索引，并依次在各节点详图旁标注出详图符号。被剖切或被索引的编号，必须与详图的编号相一致，如图4-18～图4-20所示。

为了节约图纸，常将窗洞口缩短，即在窗洞口中间折断，将外墙折断成为几个节点，此时，一般要画出底层节点（室外地坪至底层窗洞）、顶层节点（顶层窗洞至屋顶）；而中间若干个节点视其构造而定，如为多层房屋且中间各层节点构造完全相同时，只画一个中间节点（相邻两层的窗洞至窗洞）即可代表整个中间部分的外墙身，但在标注标高时，要在中间节点详图的楼面、窗洞等处标注出中间各层的建筑标高，除本层标高外，其他各层标高应画上括弧，如图4-17所示。

详图中，在被剖到的地方应画出材料图例，并对多层构造采用共用引出线对其各层进行说明，也可另外列表说明；对外墙上各部分要标注出详细的尺寸，如窗间墙、窗台、遮阳板、檐口、散水等，对被折断的窗洞口标注尺寸时，应标注其实际的长度和标高。

如几个外墙身的构造做法完全相同，则可只画一个详图，在标注外墙身的轴线时，按标准规定进行标注：一个详图适用于几根定位轴线时，应同时注明各有关轴线的编号；通用详图的定位轴线，应只画圆不注写轴线编号。

图4-17详细表明了A、D轴外墙身各节点的构造做法。将图4-17分成三段就成了图4-18～图4-20所示的单独表示的图4-16中索引出的三个节点详图。

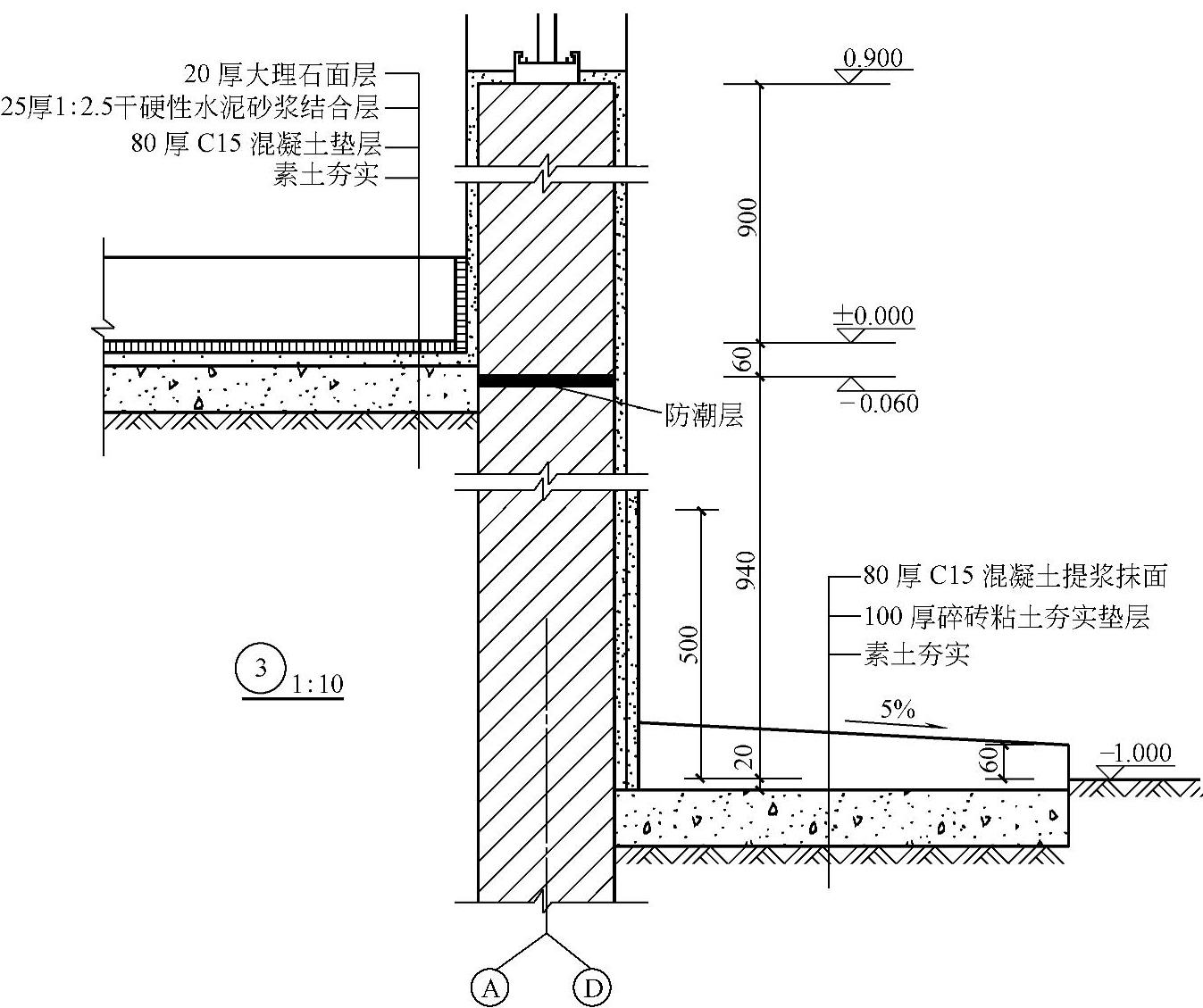

从图4-18中可以看到外墙与室外地面交接处的勒脚和散水。勒脚采用20mm厚1∶2水泥砂浆，高度500mm，做勒脚主要是为了保护外墙墙身防止受到撞击；散水的做法是在夯实土壤上先用100mm厚的碎砖加黏土夯实作为垫层，然后用80mm厚的C15混凝土提浆抹面。为了便于排水，散水的顶面作成5%的坡度，散水的宽度为800mm，可从底层平面图中查到。为了防止散水与主体建筑的不均匀沉降造成散水处的开裂，散水和外墙粉刷做至散水的垫层处。从图中还可以看到室内地面的分层构造做法及踢脚的投影，室内外地坪有1.0m的高差，室内地坪±0.000m标高以下60mm处设防潮层，底层窗台的标高为0.900m。

图4-19为中间层节点，从图上可以看到二、三层楼面的分层剖面构造，踢脚线、圈梁兼过梁、窗下墙及窗的断面及构造做法，各部分的具体材料、尺寸、位置、标高。楼板采用120mm厚钢筋混凝土预制板，两端由横墙支承，板边与纵墙平行；板上的面层采用25mm厚1∶2.5的干硬性水泥砂浆（结合层）粘贴20mm厚的大理石，粘贴前先在板上抹一道纯水泥浆，板底用10mm厚纸筋灰粉刷，再刷白二道；踢脚板的材料与楼面相同，采用20mm厚的大理石，高度150mm；圈梁的高度为300mm，兼作过梁使用，梁底标高分别是5.100m和2.400m。需要提醒的是楼面标高5.400m和2.700m是建筑标高，即面层做完后的标高，因而施工时应扣除面层的厚度确定楼板的标高，而圈梁底标高5.100m和2.400m则是结构标高，不包括20mm厚的粉刷层；窗下墙的高度900mm，所以窗台的标高比楼面标高高0.900m，但窗台的标高是结构标高。

图4-20为顶层节点，从图上可以看到屋面板与楼板相同，采用120mm厚钢筋混凝土预制板，楼板向下的构造与楼层节点完全相同，但楼板向上则完全不同。先来看屋面的构造做法，板上先用纯水泥浆刷一道，然后用25mm厚1∶3的水泥砂浆找平，再用1∶6水泥炉渣找坡，起始厚度80mm，坡度2%，找坡层上面再用25mm厚1∶3的水泥砂浆找平，然后浇筑40mm厚C30细石混凝土整浇层作为刚性防水层，细石混凝土中加5%的防水剂，配置ϕ8@200双向钢筋网片。

外墙高出屋面的部分称为女儿墙，建筑主体部分的女儿墙高度为1.05m，女儿墙顶设有宽300mm、两端高度分别为40mm和30mm的钢筋混凝土预制板，称为压顶，压顶内配有3

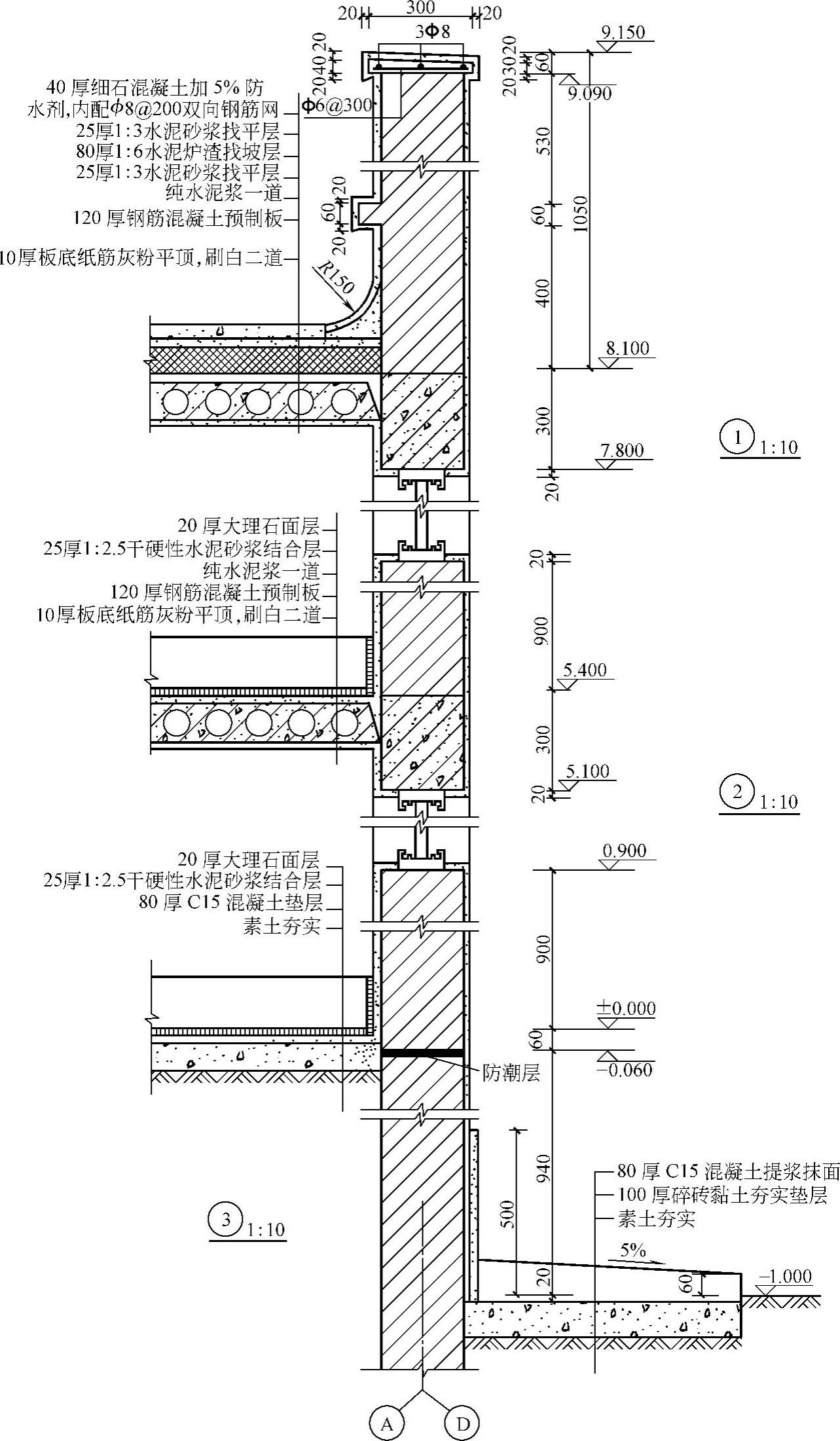

图4-17 3—3剖面图

8的纵筋、6@300的分布筋；女儿墙与屋面的交接处容易渗漏，外表用水泥砂浆作R=150mm的圆弧粉刷，里面用混凝土垫牢，这种对高出屋面的结构与屋面交接处防止渗漏的构造称为泛水。如果屋面采用柔性防水，则将屋面柔性防水层沿圆弧向上卷起，在女儿墙内侧的适当位置用油膏嵌牢或用铁钉钉牢；屋面为有组织排水，雨水经屋面2%的排水坡度排至女儿墙边，再经底部的雨水口流向墙外的雨水斗，注入雨水管，通过散水排向室外地面或经明沟排入地下污水管网。

图4-18 ①节点详图

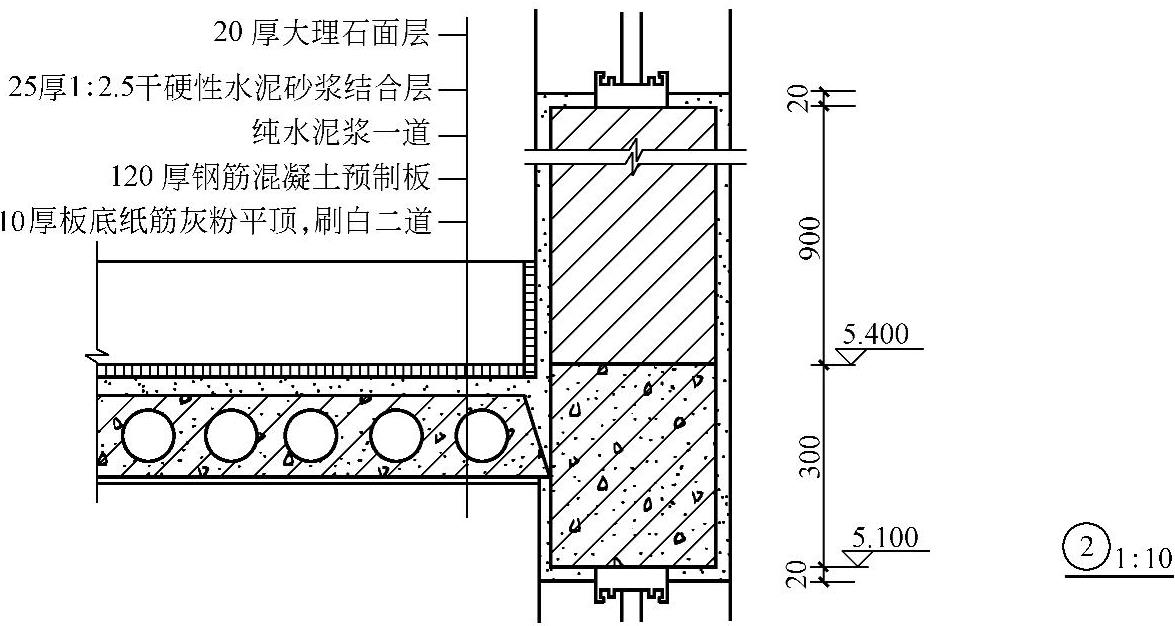

图4-19 ②节点详图

2.局部平面图

某些房间如厨房、卫生间、锅炉房等，固定设备多，地面高差变化大且设有排水坡度和地漏（楼板上预留的排水孔）等，为清晰地反映这些房间的构造，必须用较大的比例单独绘制详图。局部平面图也可以只绘制建筑的某一个角落或需要专门表示的某一个局部，采用多大的比例要视具体情况而定，以反映清晰为原则，一般采用1∶50。

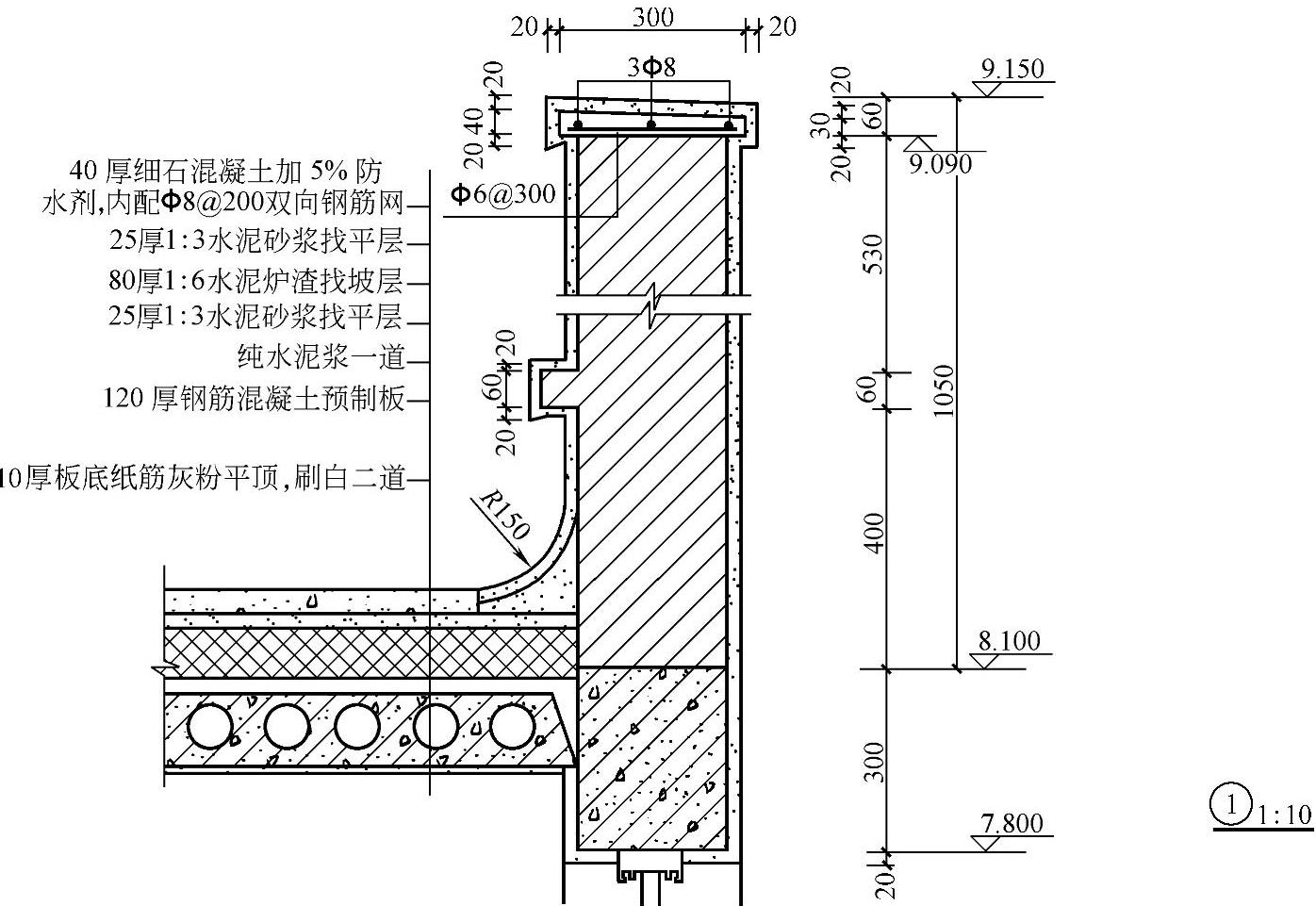

图4-20 ③节点详图

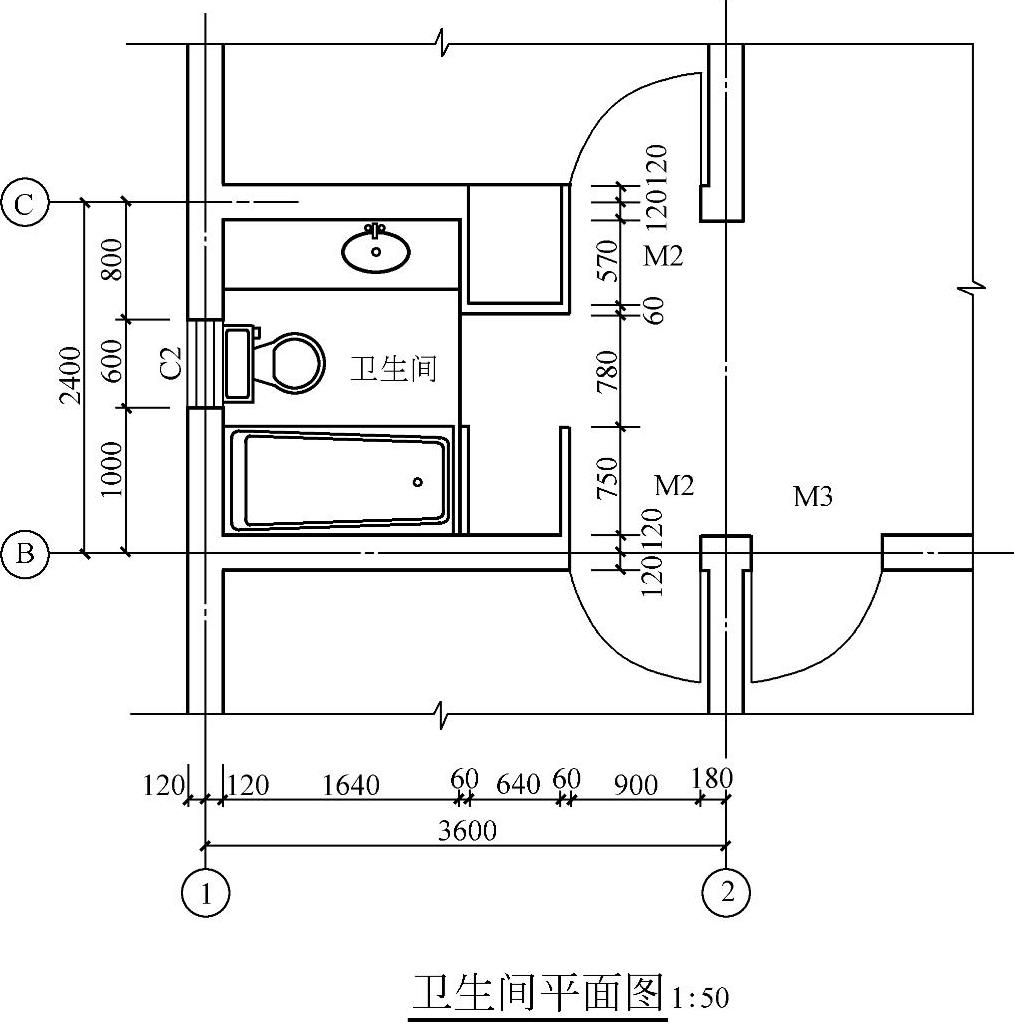

图4-21 某住宅卫生间平面图

图4-21所示为某住宅的卫生间平面图，比例1∶50。卫生间的开间和进深分别是2.4m和3.0m，四周墙体的轴线编号分别是1、2和B、C。从图4-7和图4-8中可以看出，通过饭厅可以进入到厨房和卫生间，由卫生间的前厅分别进入到两个卧室。所以卫生间实际上分为两个部分，即前厅（通道）和卫生间。

如图4-21所示，卫生间的前厅与饭厅紧密相连，两端卧室的门洞宽度为900mm，墙垛宽度为60mm，因而卫生间的净长（进深）为3600mm-180mm-900mm-120mm=2400mm=2.4m。

进入卫生间的洞口宽度是780mm，左侧是一个橱柜，用来放置雨伞等零星杂物，也可放置小型洗衣机；右侧是主卧室的橱柜，用来放置家用杂物。两侧橱柜的净宽为640mm，净深分别是750mm和810mm（570mm+240mm），橱柜四周的壁厚为60mm。往里走是坐便器，坐便器的左侧和右侧分别是浴缸和梳妆台，这部分的净长是1640mm。为了防止卫生间的地面水流到外面，在卫生间和橱柜的分界处设有地面高差线，两侧的高差为30mm。

3.楼梯详图

（1）楼梯的构造

1）楼梯的组成：楼梯是两层以上的房屋建筑中不可缺少的垂直交通设施。楼梯的材料、形式、结构以及施工方法有很多种，但使用最多的是现浇钢筋混凝土双跑楼梯。无论是哪一种，楼梯总是由梯段、平台、平台梁、栏杆（或栏板）和扶手几个部分组成，如图4-22所示。

图4-22 楼梯的组成

1—平台 2—梯段 3—平台梁

楼梯段即中间的斜段，是楼梯的主体，每一个踏步的水平面叫踏面，铅垂面叫踢面。梯段的两端是平台，与楼层等高的平台，叫楼层平台；位于梯段中间的平台叫中间平台或休息平台，因为每一个梯段的踏步最多不能超过18级，否则会造成人的行走疲劳而影响安全，所以一个楼层中至少应设有一个休息平台，在双跑楼梯中通常位于正中间（底层的休息平台有时适当提高若干级，以增加平台下面的净空高度，便于通行）；平台与梯段的交接处通常设有平台梁，用来支承梯段的荷载。

2）楼梯的形式：楼梯的形式多种多样，常见的楼梯形式如图4-23所示，其中用得较多的有单跑楼梯、双跑平行楼梯、三跑楼梯、双分式楼梯和双合式楼梯。

（2）楼梯详图的组成 楼梯详图包括楼梯平面图、楼梯剖面图、踏步和栏杆、扶手的详图，这些详图应尽可能放在同一张图纸上。

楼梯详图反映了楼梯的形式、尺寸、结构类型、踏步、栏杆扶手及装修做法等。楼梯详图又分为建筑详图和结构详图，但当楼梯的构造和装修比较简单时，两者可合并绘制，编入“建施”或“结施”。(www.daowen.com)

（3）楼梯平面图

1）楼梯平面图的作用：楼梯平面图主要用来表示楼梯的位置、楼梯间的墙身厚度、楼梯各组成部分包括各层的梯段、平台和栏杆扶手等的位置、尺寸和具体构造以及梯段踏步的宽度、高度、级数等。

2）楼梯平面图的数量：楼梯平面图是建筑平面图中楼梯间部分的局部放大图，它实际上也是水平剖面图。顶层的剖切位置在栏板或扶手之上，其余各层则在该层上行第一跑的中间。由于顶层、中间层、底层平面图剖切位置的不同，反映的内容也有所不同，应分别绘制。所以，楼梯的平面图至少有三个，但当中间各层的踏步高度、位置或级数甚至楼梯的形式有所变化时，应分别绘制这些变化的楼层平面图。图4-24～图4-27所示是某住宅的楼梯平面图，由于底层第一个上行梯段的级数与第二个上行梯段不同，第二层和第三层应分别绘制，加上底层和顶层共有四个平面图。

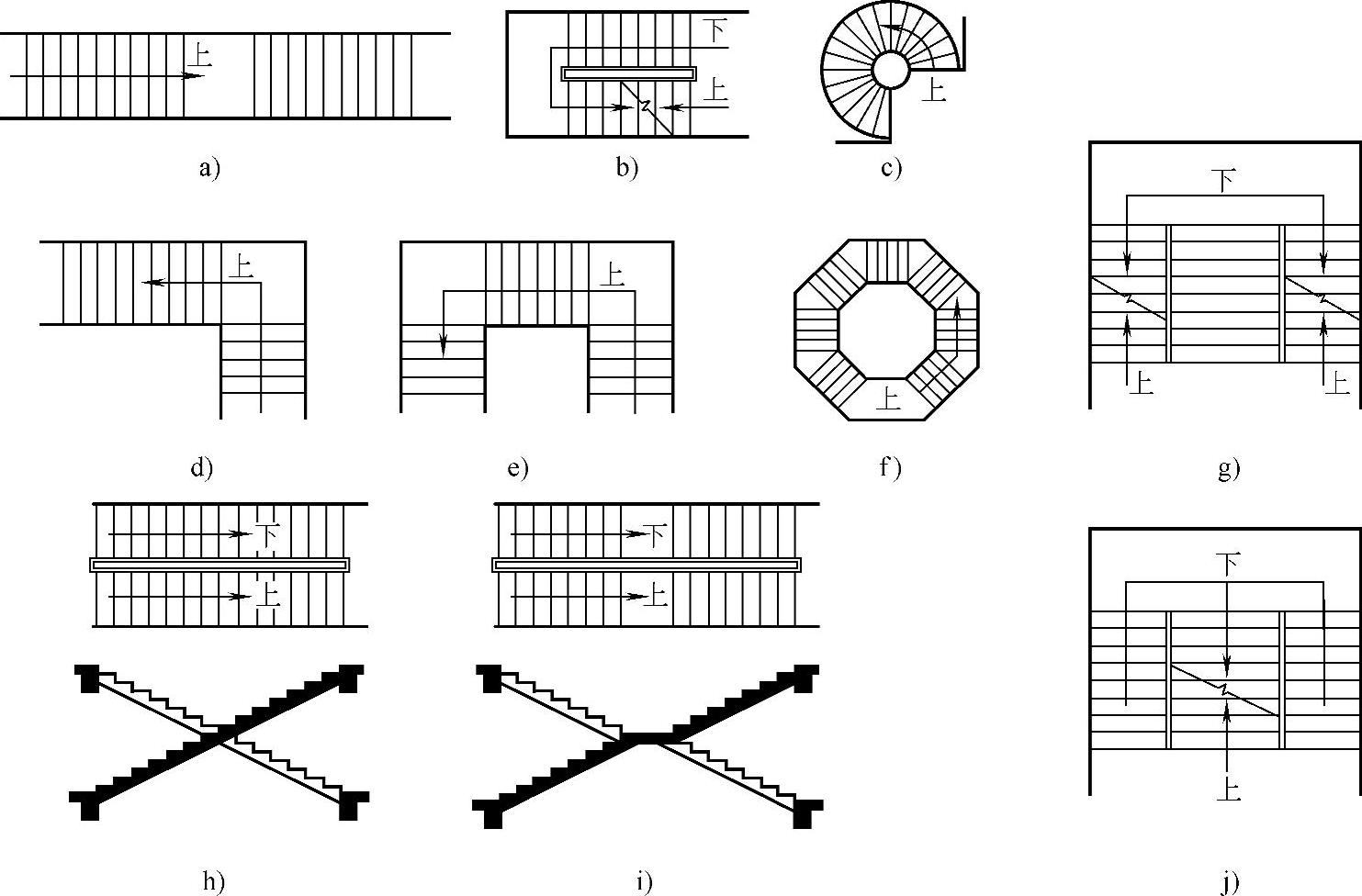

图4-23 楼梯的形式

a）直跑楼梯 b）双跑楼梯 c）圆形楼梯 d）转角楼梯 e）三跑楼梯 f）八角楼梯 g）双合式楼梯 h）剪刀式楼梯 i）交叉式楼梯 j）双分式楼梯

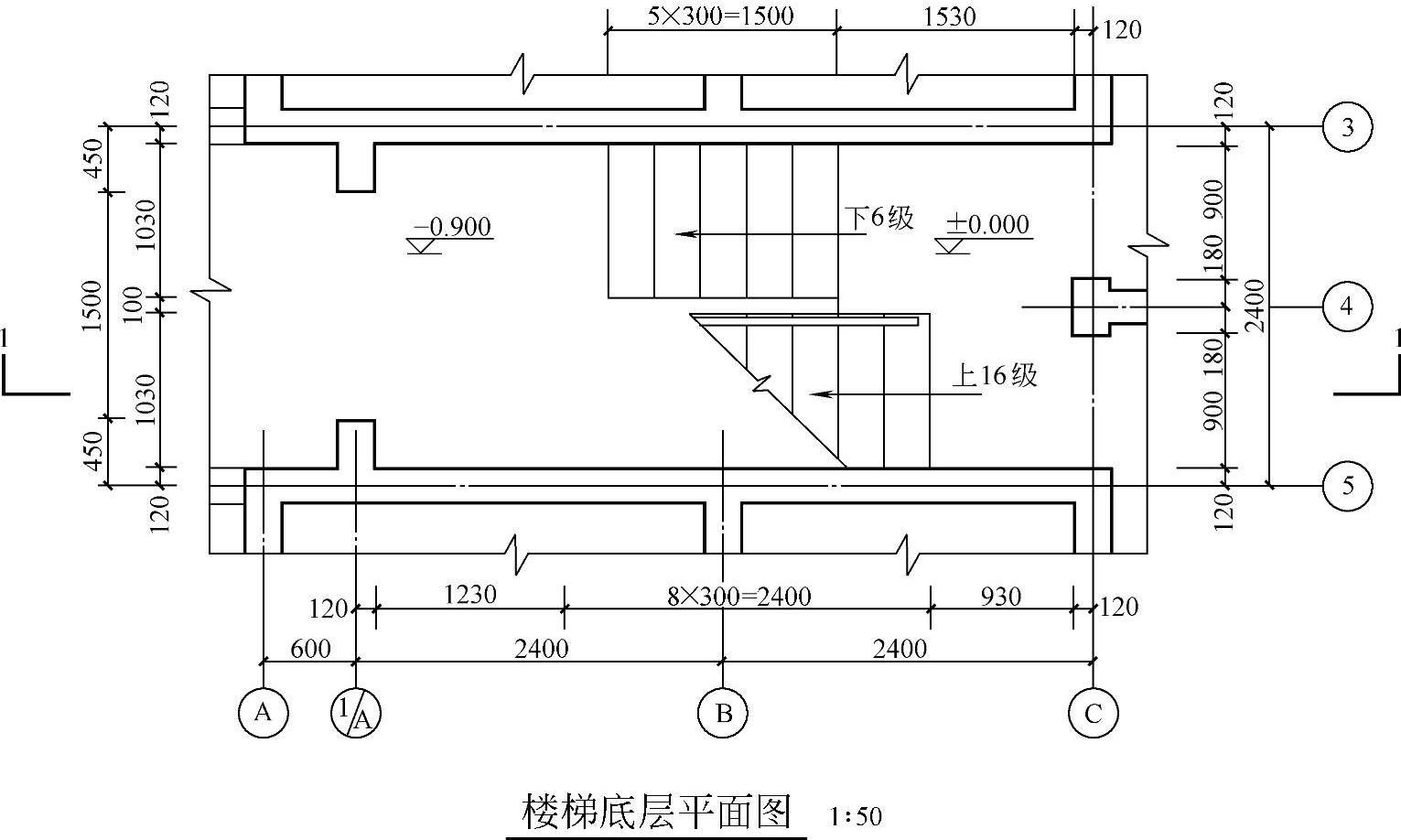

图4-24 某住宅楼梯底层平面图

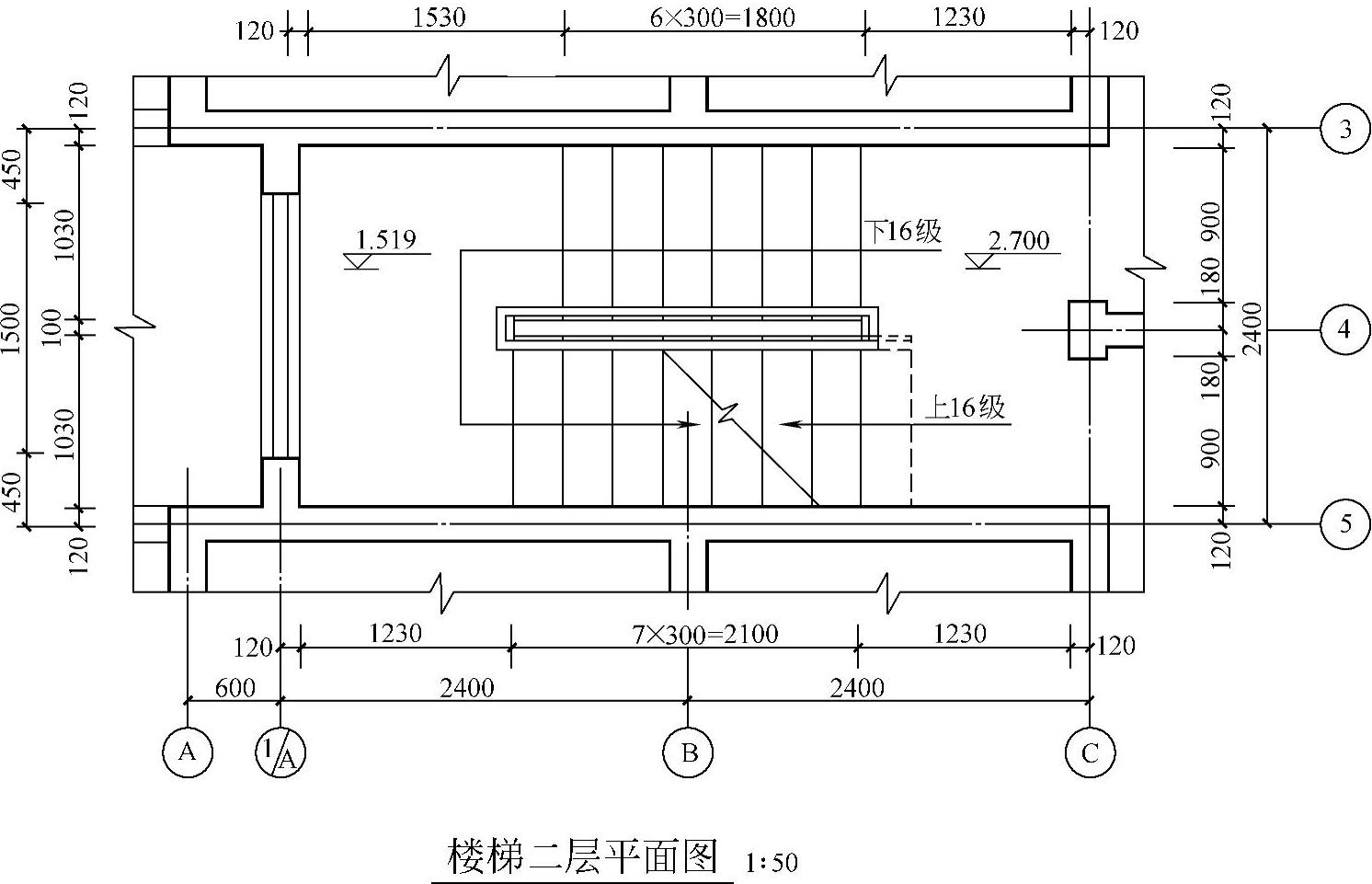

图4-25 某住宅楼梯二层平面图

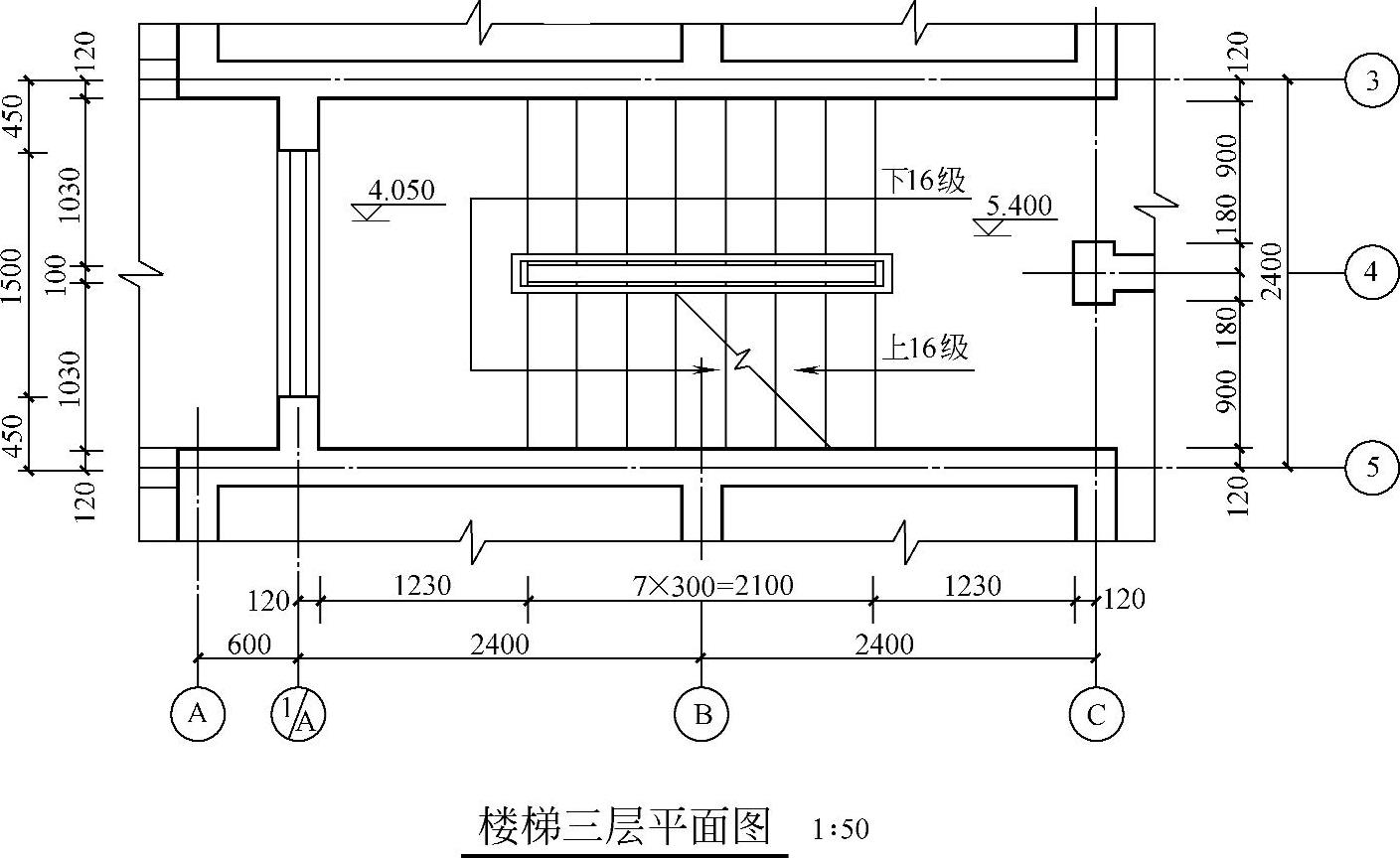

图4-26 某住宅楼梯三层平面图

3）楼梯平面图的图示方法：如图4-24所示，在楼梯的底层平面图中，上行第一跑的梯段中间被折断后，按实际投影应为一条水平线。为了避免与踏步混淆，折断处画一条约30°的折断线，其余各层也一样，但顶层没有，因为顶层没有剖到梯段。

为了表示楼梯的上下方向，规定以某层的楼（地）面为准，用引线（文字+箭头）表示“上”或“下”，“上”是指到上一层，“下”是指到下一层。底层平面图只有“上”，顶层平面图只有“下”。引线上的文字表示“上”或“下”的级数，应写在引线的端部，并与引线平行。从图中可以看到，该住宅楼梯的每层均有16级踏步。

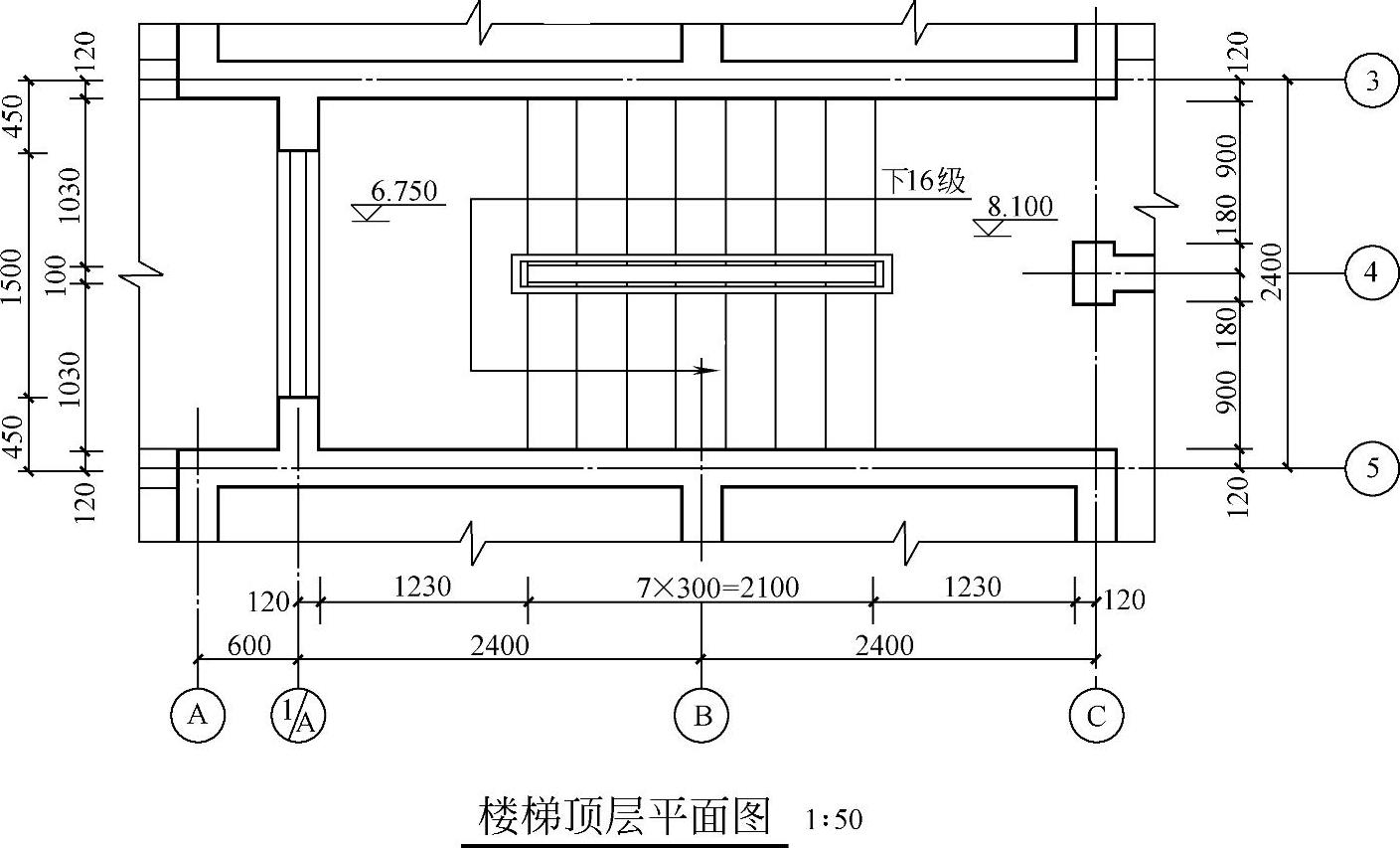

图4-27 某住宅楼梯顶层平面图

在底层平面图中，由于只有一个被剖到的梯段，只要将剖切位置以下的梯段踏步画全，并标出起点位置和踏步的宽度和级数即可。其他各层平面图中，由于投影时看到平台，应将平台画出，并标注出平台的位置和尺寸。在中间各层平面图中，折断线两侧分别表示该层至上层和下层至该层的投影。以图4-25为例，折断线一侧是二层至三层的楼梯投影，图中画出了二层剖切位置至二层楼面的投影，剖切位置以上的部分则由上面的平面图表示，但引线上仍标注“上16级”，不能只标注实际看到的级数。折断线的另一侧则反映了底层至二层的投影，同样也只能看到其中的一部分，与上行梯段重叠的部分不再绘制，而标注时仍按底层至二层的全部级数标注，即“下16级”。

4）楼梯平面图的标注内容：

①定位轴线及编号。用来表明楼梯在建筑平面图中的位置。

②尺寸。楼梯的尺寸标注通常分两道，外道尺寸主要标注楼梯间的开间和进深尺寸，从图4-24～图4-27中可以看出，该住宅楼梯的开间和进深分别为2.4m和4.8m；里道尺寸则应详细标明梯段的长度和宽度、楼梯井的宽度、楼梯平台的长度和宽度、四周墙体上的门窗洞口的宽度和墙体的宽度以及定位尺寸。梯段的长度标注方式为踏面宽×踏面数=梯段长度。从图4-24中可以看出，底层出口处门洞宽度1.5m，居中；楼梯井宽度100mm，梯段宽度1.03m；上行梯段有九级，八个宽度，梯段长度为300mm×8=2400mm，起点位置距C轴墙内侧930mm，下行梯段有六级，五个宽度，梯段长度为300mm×5=1500mm，起点位置距C轴墙内侧1530mm。各层平面图中，窗洞的宽度和位置相同，梯段和楼梯井的宽度也相同，但楼梯踏步的数量和位置有所区别，其中二层平面图中的下行梯段七级，与其他梯段相比在休息平台处缩进一步，其长度为300mm×6=1800mm，因而休息平台为L形，一边的宽度为1530mm，另一边为1230mm，其余梯段的长度均为300mm×7=2100mm，两边平台的宽度均为1230mm。

③标高。应分别标注楼层平台、中间平台、地面、室内平台、室外平台、室外地面的标高。

④剖切符号。楼梯剖面图的剖切位置和投影方向只在底层平面图上标出。

（4）楼梯剖面图 楼梯剖面图也是建筑剖面图中楼梯间部分的局部放大图，其剖切位置通常选择在第一个上行梯段与门窗洞口的重叠处，并向未曾剖到的梯段方向投影。在多层及高层建筑中，中间各层楼梯的构造完全相同，无需逐层画出，只要画出底层、一个中间层（即标准层）和顶层的剖面，中间用折断线断开。如果楼梯间的屋顶没有特殊构造，可在楼梯顶部之处用折断线断开，而不画出，如图4-28所示。

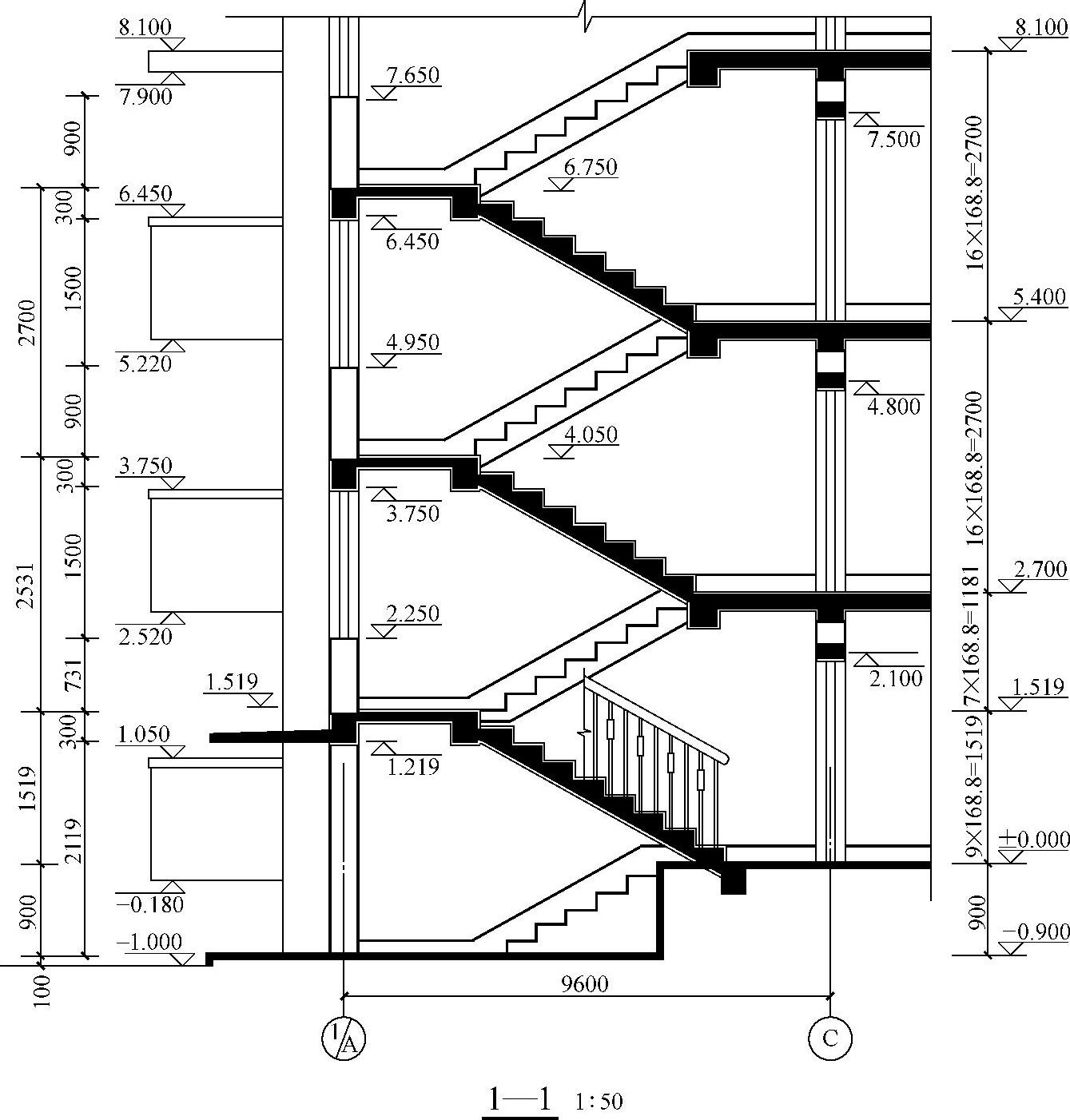

图4-28 楼梯剖面图

在楼梯剖面图的竖直方向应标注出楼梯间外墙的墙段、门窗洞口的尺寸和标高；标注出各层梯段的高度尺寸，其标注方法与平面图相同，即：步级数×踢面高=梯段高度；标注出各层楼地面、平台面、平台梁下口的标高；此外，还应标注出扶手的高度，其高度一般为900mm，要注意扶手的高度是指从踏面中心垂直向上到扶手顶面的距离。

在楼梯剖面图的水平方向应标注出梯间墙身的轴线编号、梯段的水平长度和其轴线尺寸，标注出雨篷、底层局部台阶等细部尺寸和标高。

（5）楼梯细部详图 楼梯细部详图主要有楼梯踏步、栏杆、扶手以及梯段端部节点的构造详图，其比例较大，通常采用1∶10、1∶20。

图4-29所示为楼梯的栏杆详图，比例为1∶20，图中详细画出了栏杆的具体构造，但栏杆方钢与踏步、扶手的连接及踏步、扶手的具体构造仍不清晰，图中又通过索引的方式再次引出A、B两个节点详图，如图4-30和图4-31所示。

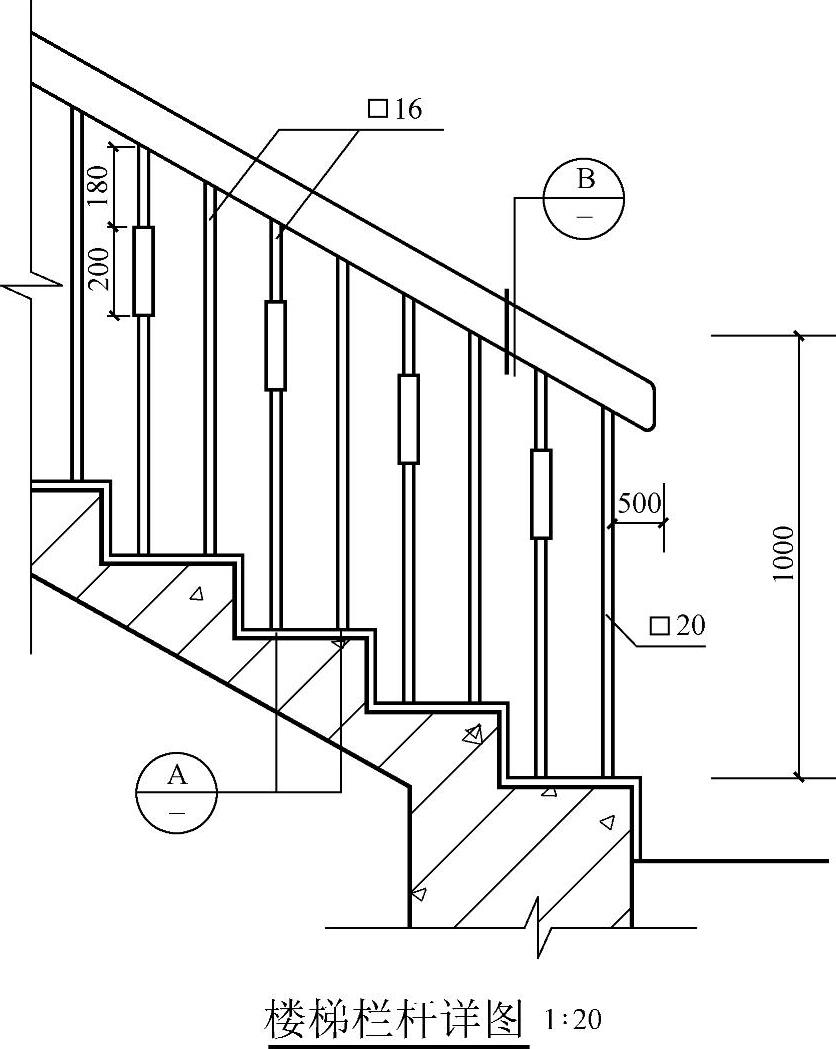

图4-29 楼梯栏杆详图

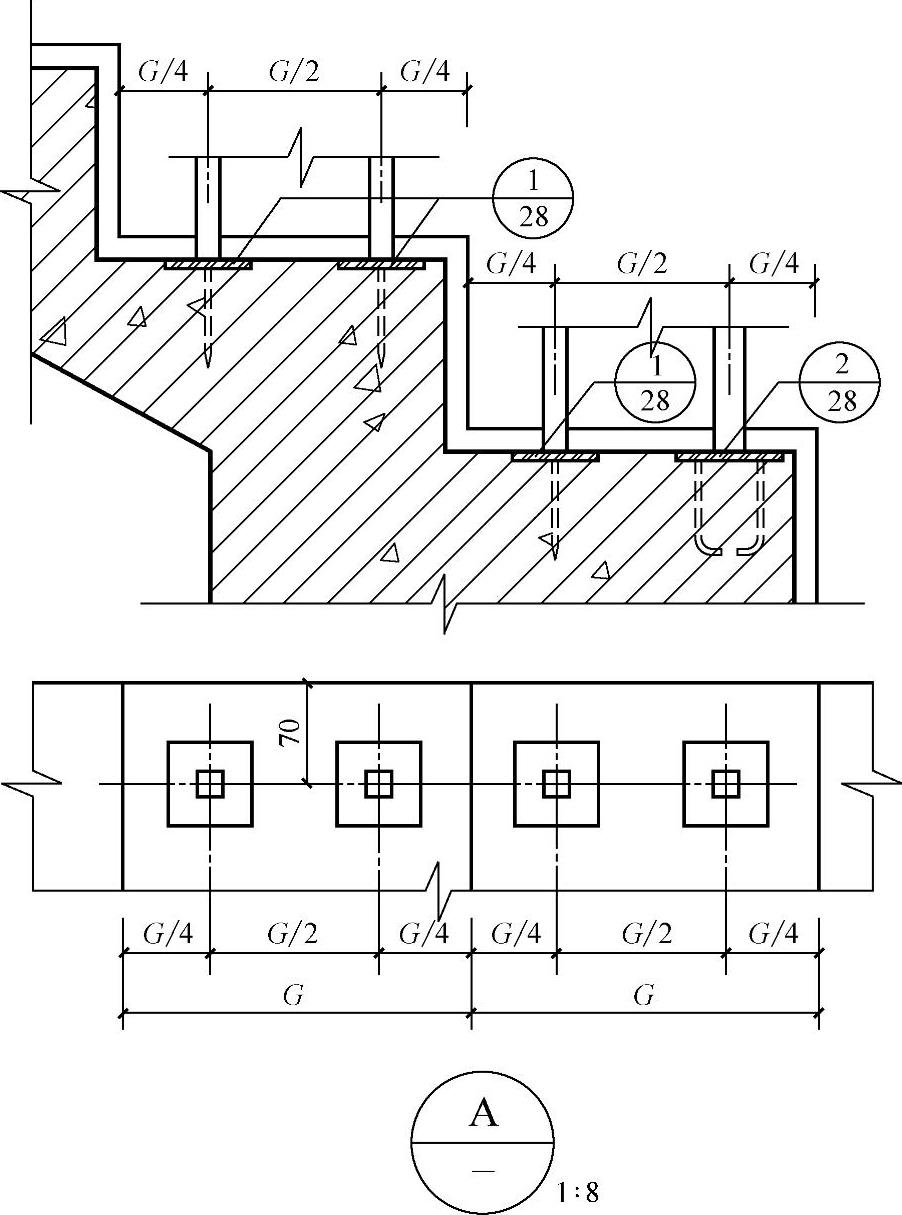

图4-30 踏步详图

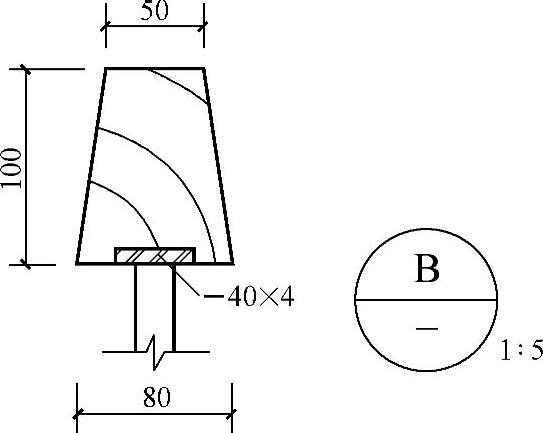

图4-31 扶手详图
