1.建筑详图的作用

建筑平、立、剖面图表现了房屋建筑的整体布局和空间分布，为了反映全面，只能采用较小的比例，使得房屋的许多细部（如散水、明沟、窗台、泛水、楼地面层等）的构造以及各种构、配件（如门窗、楼梯栏杆、阳台等）的断面尺寸等无法表示清楚。作为工程施工的直接依据的施工图必须清楚、明确地反映出建筑每一个细部的详细构造和尺寸，这就需要专门的图样——详图来反映这些不清楚的地方。详图是建筑平、立、剖等基本图样的补充，与基本图样共同组成完整的建筑施工图。

2.建筑详图的分类

建筑详图可以是平、立、剖面图中某一局部的放大图，也可以是某一断面、某一建筑节点或某一构件的放大图。

建筑的许多细部和各种构、配件通常采用一些成熟的定型设计，这种设计是许多设计人员和工程施工人员在长期的工程实践中总结出来的，既满足规范的规定，又能适应各地的具体的情况，通常以地方标准图（也可选用全国通用的标准图或者结合使用）的形式出现。直接套用标准图可以大大减轻设计人员的工作量，提高设计效率。

对标准图中的设计做部分更改的必须在索引中加以说明，同时对更改部分专门绘制详图；单独设计的，必须专门绘制详图。

3.建筑详图的比例

建筑详图的比例以表达清楚为原则，对不同的详图采用不同的比例。

常用比例为1∶1、1∶2、1∶5、1∶10、1∶20、1∶50。根据实际也可采用1∶25、1∶30、1∶6、1∶8等比例。各种详图的常用比例见表4-11。

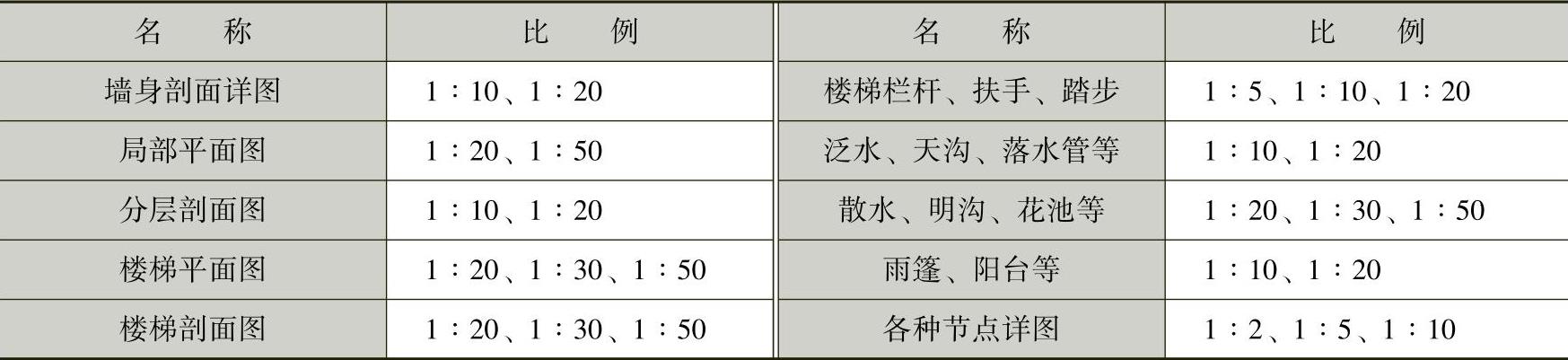

表4-11 详图的比例(www.daowen.com)

4.建筑详图的图示内容

1）详图名称、比例。

2）详图符号及编号。

3）详图所示实体：详图中应以合适的比例清晰地表示出详图所示实体的形状、层次、尺寸、材料、做法、施工要求等以及实体与周围构配件之间的连接关系。

4）定位轴线及其编号。

5）标高。

5.建筑详图的索引

建筑详图表示的部位在基本图上必须有明确的标注，通常以索引符号引出。
