1）查看剖面图的图名与底层平面图中标注的剖切编号是否一致，根据底层平面图中的剖切位置，仔细查看定位轴线的编号、轴线间的尺寸是否一致。

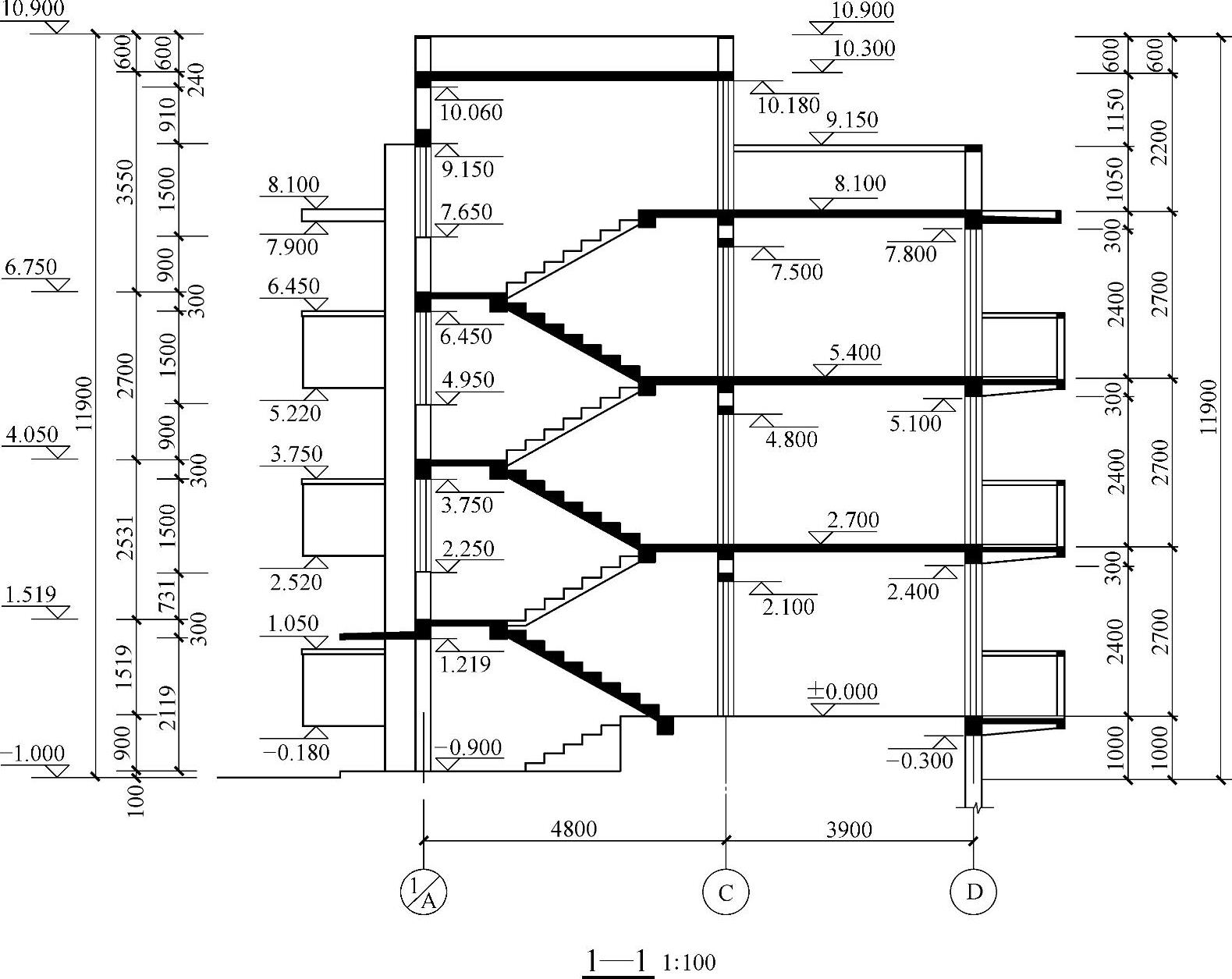

图4-15所示为某住宅的1—1剖面图，比例为1∶100，其剖切位置可以在底层平面图中找到，对照图4-7可以发现，1—1剖面为阶梯剖面，从客厅中央剖开，转折后通过楼梯间，投影方向从右向左。被剖切到的墙体有1/A轴、C轴和D轴，其间距分别为2400mm、2400mm和3900mm，A、B轴墙体在楼梯间断开，未被剖切到，但A轴墙与3轴墙的外轮廓交线在投影时是可见的，图中用中实线绘出。

图4-15 某住宅1—1剖面图

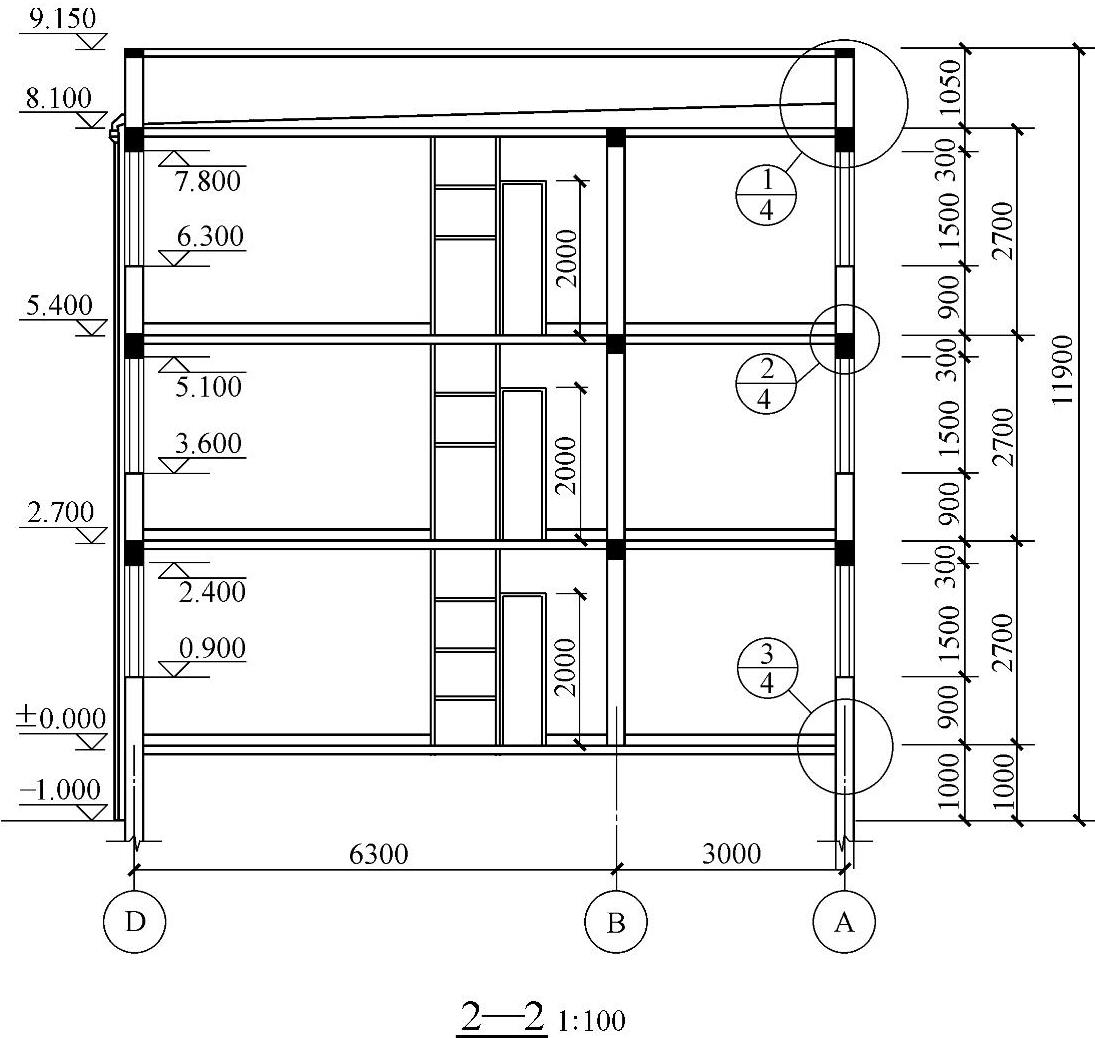

图4-16所示为该住宅的2—2剖面图，比例为1∶100，其剖切位置在6轴线与7轴线之间，沿房屋横向通剖。由于投影方向向右，剖面图中反映出的轴线从左到右分别为Ⓓ、Ⓒ、Ⓑ、Ⓐ，相应的轴线间距分别为3.9m、2.4m和3.0m。

2）查看剖面图中剖切到的墙体、柱子、楼板、地面、屋顶等主要结构的位置与间距，了解建筑空间结构构件的分布和排列，为进一步详细阅读剖面图奠定基础。

在平面图中，建筑结构和构件的定位是通过纵横定位轴线网络来确定的，在剖面图中又该如何实现呢？墙体、柱子等竖向结构构件的定位依赖横向定位轴线（横剖面图），而楼板、地面、屋顶等水平结构构件的定位则依赖于竖向定位轴线。所谓竖向定位轴线，实际上是指楼板、地面、屋顶这些主要水平结构构件的表面标高（建筑标高），其间距（层高）即为轴线尺寸，在剖面图的尺寸标注中放在第二道。

从1—1剖面图中可以看到，该住宅的主体部分有三层，层高均为2.7m，楼梯间局部四层，第四层的层高为2.2m；室内外高差1.0m，高出屋面的女儿墙，其高度分别为1.05m和600mm；建筑总高11.900m。

3）查看内外墙体上门窗洞口的高度、位置、标高等。

门窗洞口的宽度、水平定位、编号等在平面图中可以找到，其高度和式样在门窗表中可以一一找到，但其竖向的定位必须在剖面图中才能查找到，主要是通过最里面的一道尺寸和标高来确定的。

图4-16 某住宅2—2剖面图

从1—1剖面图中可以看到，D轴线墙上的门洞高度为2.4m，落地，洞口顶面的标高分别为2.400m、5.100m、7.800m，比相应的楼面标高低0.300m；C轴线上的门洞共有四个，下面三个是楼梯间通往客厅的门，门洞高度2.1m，洞口顶面的标高分别为2.100m、4.800m、7.500m，比相应的楼面标高低0.600m，而顶层的门洞则是楼梯通往屋顶的门，其洞口高度为2.08m，洞口顶面和底面的标高分别为10.180m和8.100m。1/A轴线是楼梯间的外墙，底层是门洞，高度为2.119m，洞口顶面的标高1.219m，下面是通往室外的平台，标高-0.900m，上面三个是楼梯间外墙采光窗，洞口高度全是1.5m，洞口下标高比相应的休息平台高0.900m，但第一个休息平台上的窗洞由于平台上提0.169m，窗洞下口至休息平台的高差为731mm。

2—2剖面图中反映出住宅主体部分外墙上窗洞的高度和定位，所有窗洞的高度均为1.5m，窗洞下口至楼面的高差为900mm（窗台高度），窗洞上口至楼面的高差为300mm（圈梁兼过梁的高度）。(www.daowen.com)

4）查看梁、板的断面、位置、标高。

1—1剖面同时剖切到1/A轴、C轴、D轴墙体和楼梯间，这些部分被剖到的梁、板全部用涂黑的形式表示出来，并在适当的位置标注了相应的标高。

1/A轴上共有五根梁，其断面宽度与墙厚相同，均为240mm，最上面一根是楼梯间的封闭圈梁，梁高240mm，梁底标高10.060m，下面四根均为过梁，第一根过梁的高度为240mm，梁底标高9.150m，其余三根过梁的高度为300mm，兼作楼梯间的圈梁。由于这三根过梁的位置在楼梯的休息平台处，与建筑主体部分的圈梁错开半层，未能封闭，但从平面图上可以看出，除了楼梯间以外，建筑主体部分的圈梁全部封闭，楼梯间的顶部和基础顶面各设有一道封闭圈梁，加上楼梯间四角处的构造柱，楼梯间的稳定性具有充分的保证。

1/A轴与C轴之间的七根梁是楼梯的平台梁，由于楼梯间另有详图表示，图中没有标注平台梁的标高。

C轴墙上共有七根梁，四根圈梁均位于相应的楼面处，高度240mm，梁底标高比楼面标高低0.240m；三根过梁的梁底标高比楼面标高低0.600m，梁高参见相应的结构施工图。

D轴墙上共有四根梁，高度300mm，是主体部分的圈梁兼门洞过梁，梁底标高比楼面标高低0.300m。

所有被剖到的楼板、楼梯平台板按实际厚度以1∶100的比例绘出，并涂黑。由于比例小，板上的面层和板底粉刷没有表示出来。这里需要说明，所有梁、板底面标高均为结构标高，而板顶标高则是建筑标高，但门洞上口和窗洞上下口的标高全是结构标高。

2—2剖面剖到了D、B、A三根轴线的墙体，每道墙上分别有三道梁，其中D、A轴墙上的梁为圈梁兼过梁，梁高300mm，梁底标高比楼面标高低0.300m；B轴墙上的梁为圈梁，梁高240mm，梁底标高比楼面标高低0.240m。

5）查看雨篷、阳台、散水等室外构件的断面、位置、尺寸、标高。

从1—1剖面上可以看到，楼梯间底层出口处的门洞上方设有雨篷，雨篷板底标高1.219m，雨篷板的具体尺寸和配筋另有详图；D轴墙外侧每层均设有阳台，阳台板外围边梁的底部标高比楼面标高低0.180m，阳台栏板的顶面标高比楼面标高高1.050m，底层阳台的栏板顶面标高和边梁底部标高分别为1.050m和-0.180m。三层阳台的上方设有雨篷，雨篷板底标高7.900m。雨篷、阳台、散水的详细构造另有详图。

6）查看可视部分的投影。

1—1剖面上未能剖切到但投影中能看到的部分是1/A轴外面的雨篷、阳台和屋顶女儿墙顶部的压顶以及墙外的落水管，这些部分的投影全部用细实线画出。
