立面图比较简单，阅读时可按照线条的粗细依次进行，即先看粗线和中线表示的主要轮廓，再看细线表示的次要轮廓和图例。

（1）某传达室立面图识读 图4-6所示是某传达室的东立面图，图4-10～图4-12分别是西立面图、南立面图和北立面图。图中分别画出了从不同方向看到的屋顶、墙角、门窗、雨篷、台阶、落水管等的投影及各有关标高、两端的定位轴线、地平线等。

（2）某住宅立面图识读 图4-13和图4-14所示分别为某住宅的南立面图和东立面图，从图中可以看出，该住宅共有三层，位于中部的楼梯间局部四层，楼梯间女儿墙顶的标高为10.900m，主体部分的最大标高（女儿墙顶）为9.150m，室外地面的标高为-1.000m，室内地面和屋顶（标志标高）的标高自底层向上依次±0.000m、2.700m、5.400m和8.100m，三层窗洞的标高比上一层楼面标高分别低0.300m，分别为2.400m、5.100m和7.800m；阳台顶面标高比楼面标高高出1.050m，一、二、三层分别为1.050m、3.750m和6.450m，底面标高比楼面标高低0.180m，一、二、三层分别为-0.180m、2.520m和5.220m，雨篷顶面的标高为8.100m。

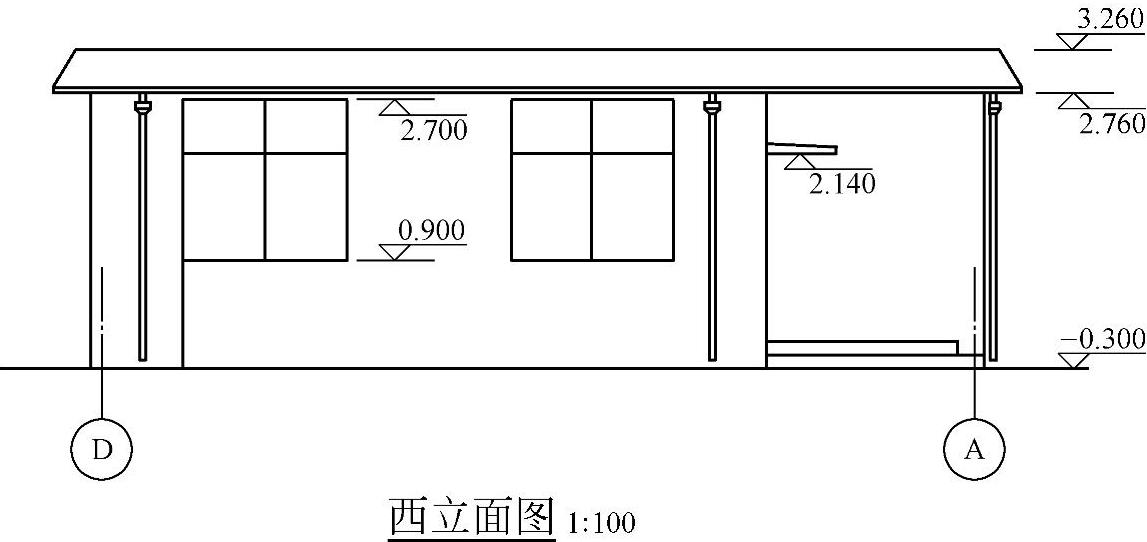

图4-10 某传达室西立面图

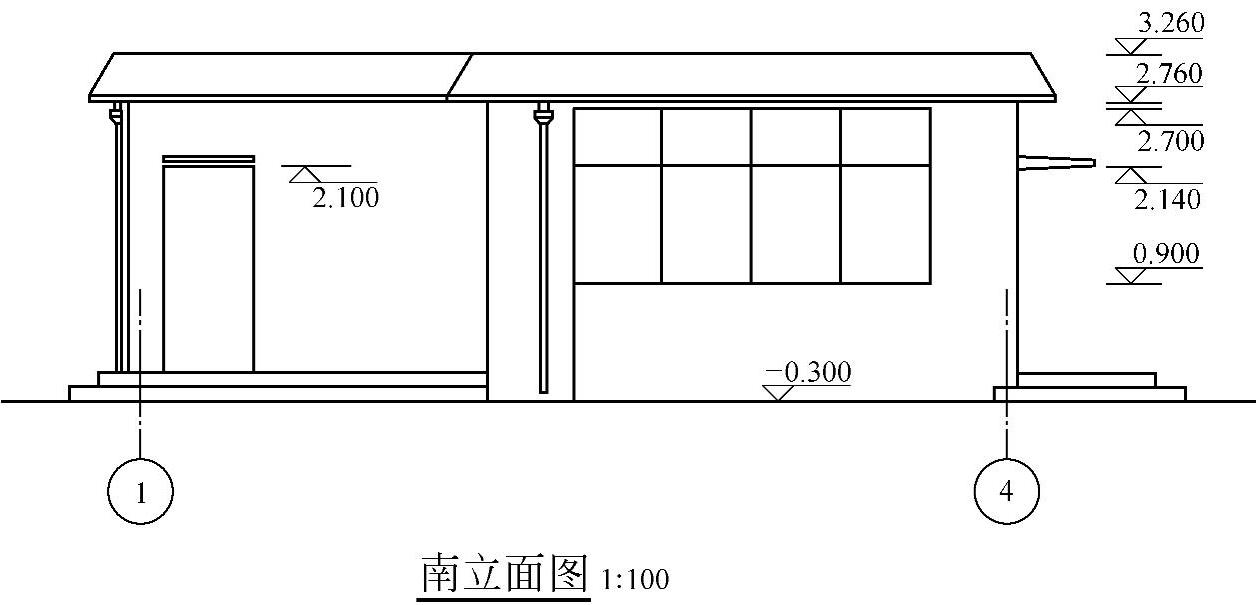

图4-11 某传达室南立面图

(www.daowen.com)

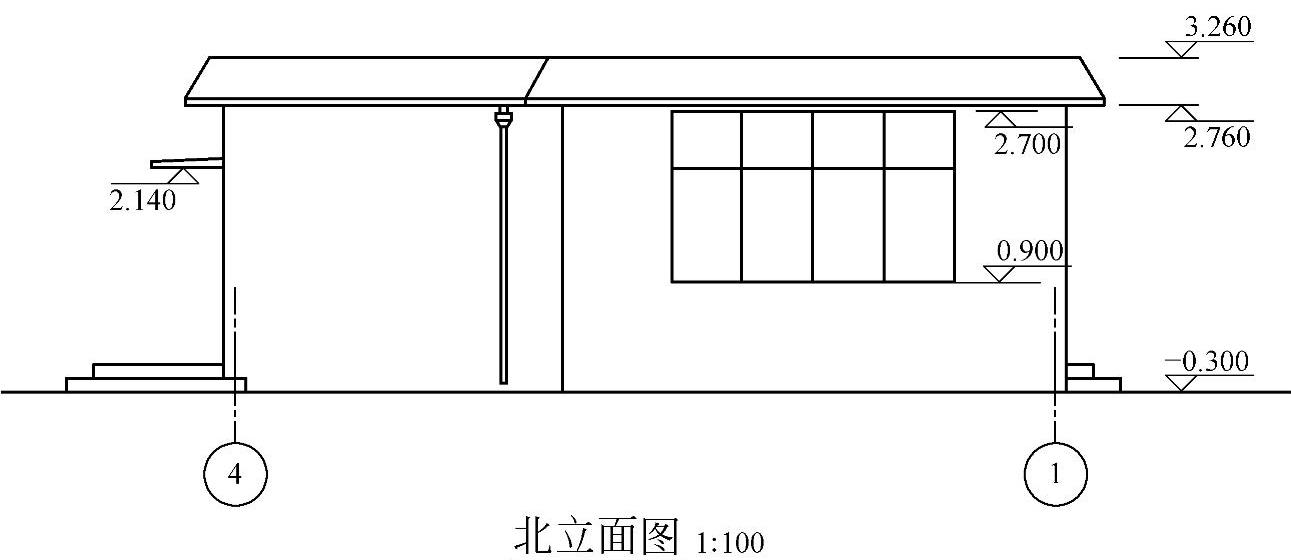

图4-12 某传达室北立面图

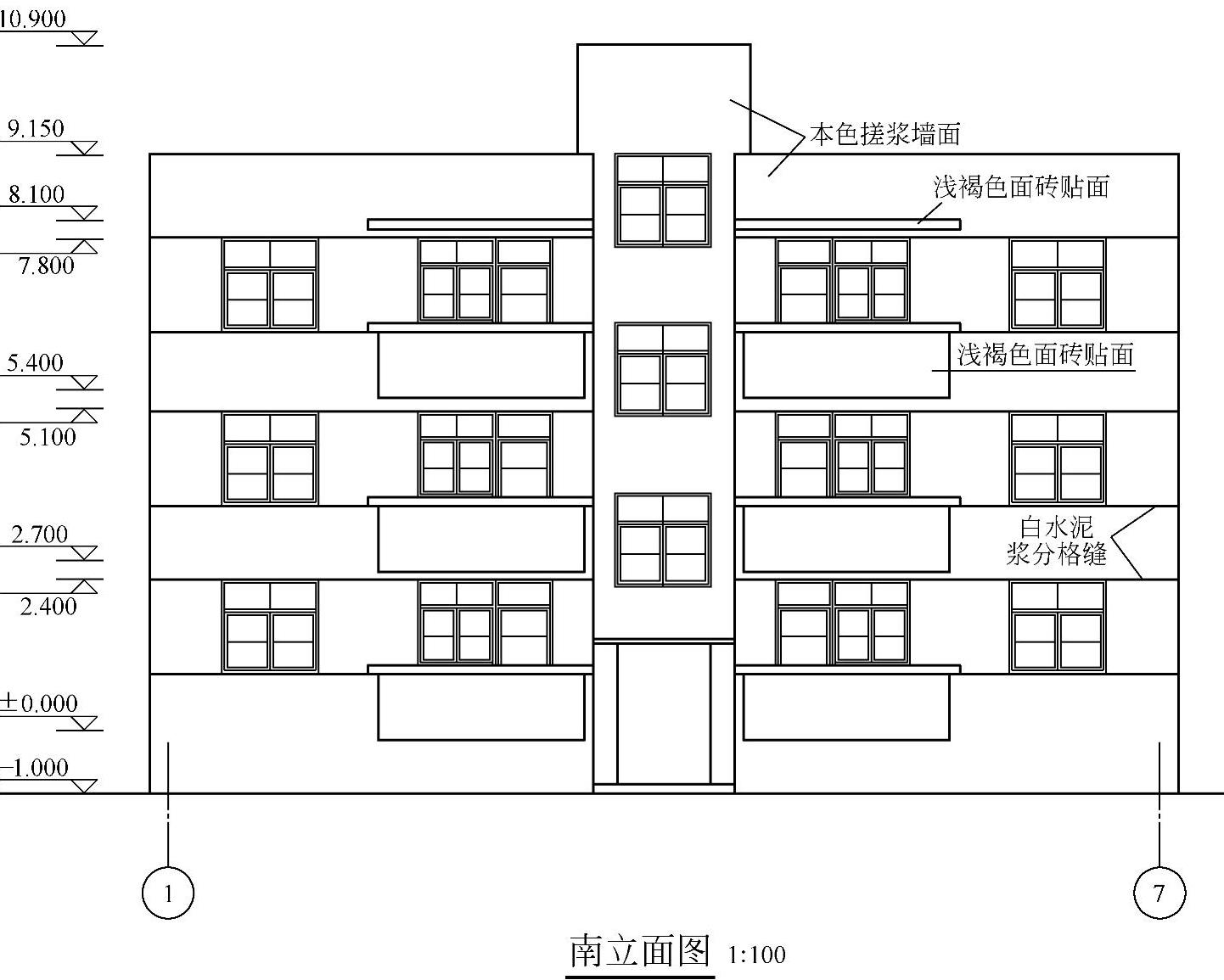

图4-13 某住宅南立面图

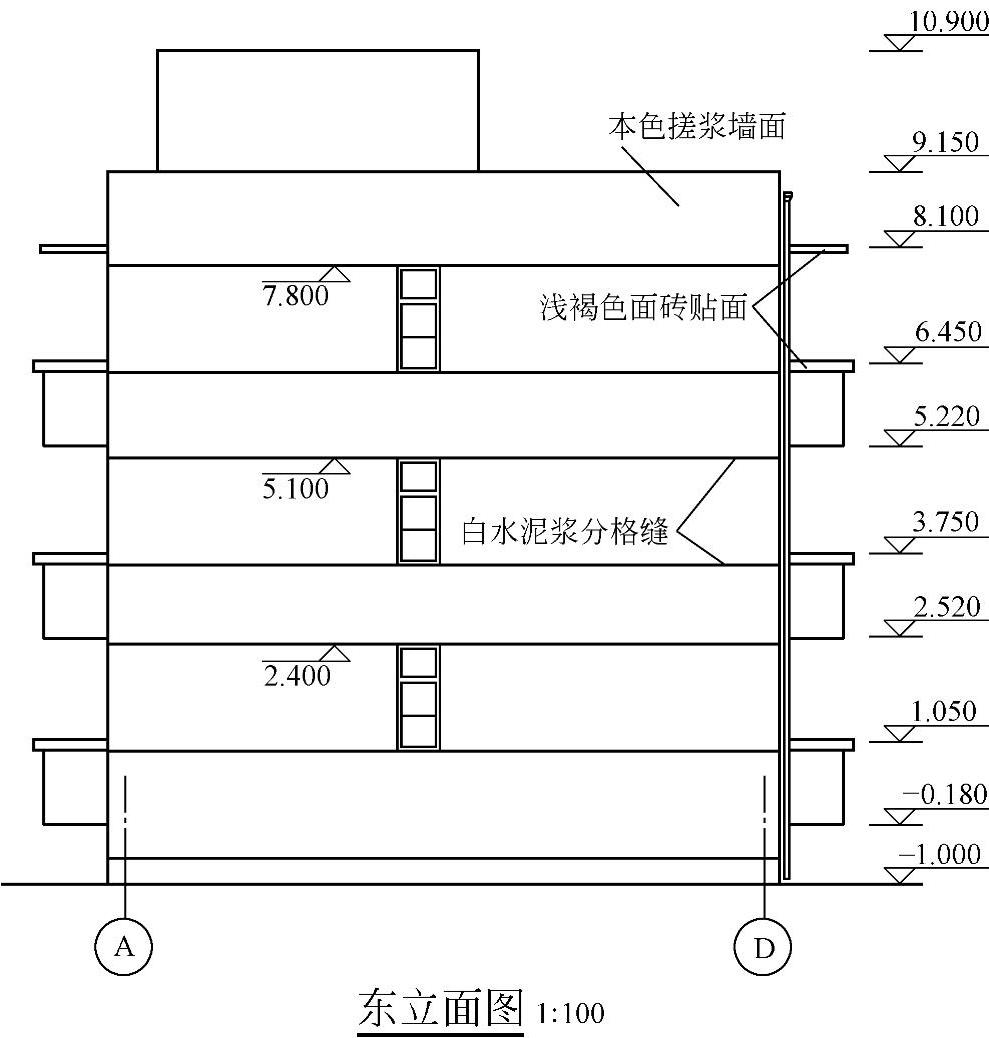

图4-14 某住宅东立面图

外墙主体装修采用本色搓浆墙面，雨篷和阳台采用浅褐色面砖贴面，墙面分格缝用白水泥浆勾缝。立面图上所有门窗除了洞口用粗线画出轮廓外，其余线条是用细线画出的图例线。

图4-13所示的是南立面，其两端的定位轴线分别是①和⑦，所以南立面图也可以称为①～⑦立面图。同理，图4-14所示的东立面也可以叫做Ⓐ-Ⓓ立面。
