1.二层平面图的图示内容

二层平面图的投影范围为二层窗洞下口以下至底层窗洞上口以上，此范围包含位于二层楼面附近的雨篷，但底层平面图中已经出现的散水、明沟、台阶、花池等室外构配件以及剖切符号、指北针等，二层平面图中不再表示。二层平面图的图示内容为：

1）图名、比例。

2）定位轴线及编号。

3）房间名称、形状、尺寸。

4）楼梯、走道、门厅等交通联系设施。

5）墙和柱的数量、位置、断面形状和尺寸。

6）门窗的数量、位置、洞口宽度及编号。

7）卫生间、厨房等固定设施的布置。

8）房间、走道等地面高差分界线。

9）阳台、雨篷、落水管等室外构配件的位置、形状、尺寸及排水坡向等。

10）尺寸和标高。

11）索引符号及编号。(www.daowen.com)

2.二层平面图的识读要点

二层平面图通常也是标准层平面，二层平面中的大部分内容在底层平面图中都已出现。阅读二层平面图时应重点查看房间是否有合并、分割的情况，即墙体是否有变化。另外，柱子、门窗、标高等也是重点查看的对象。

3.二层平面图识读实例

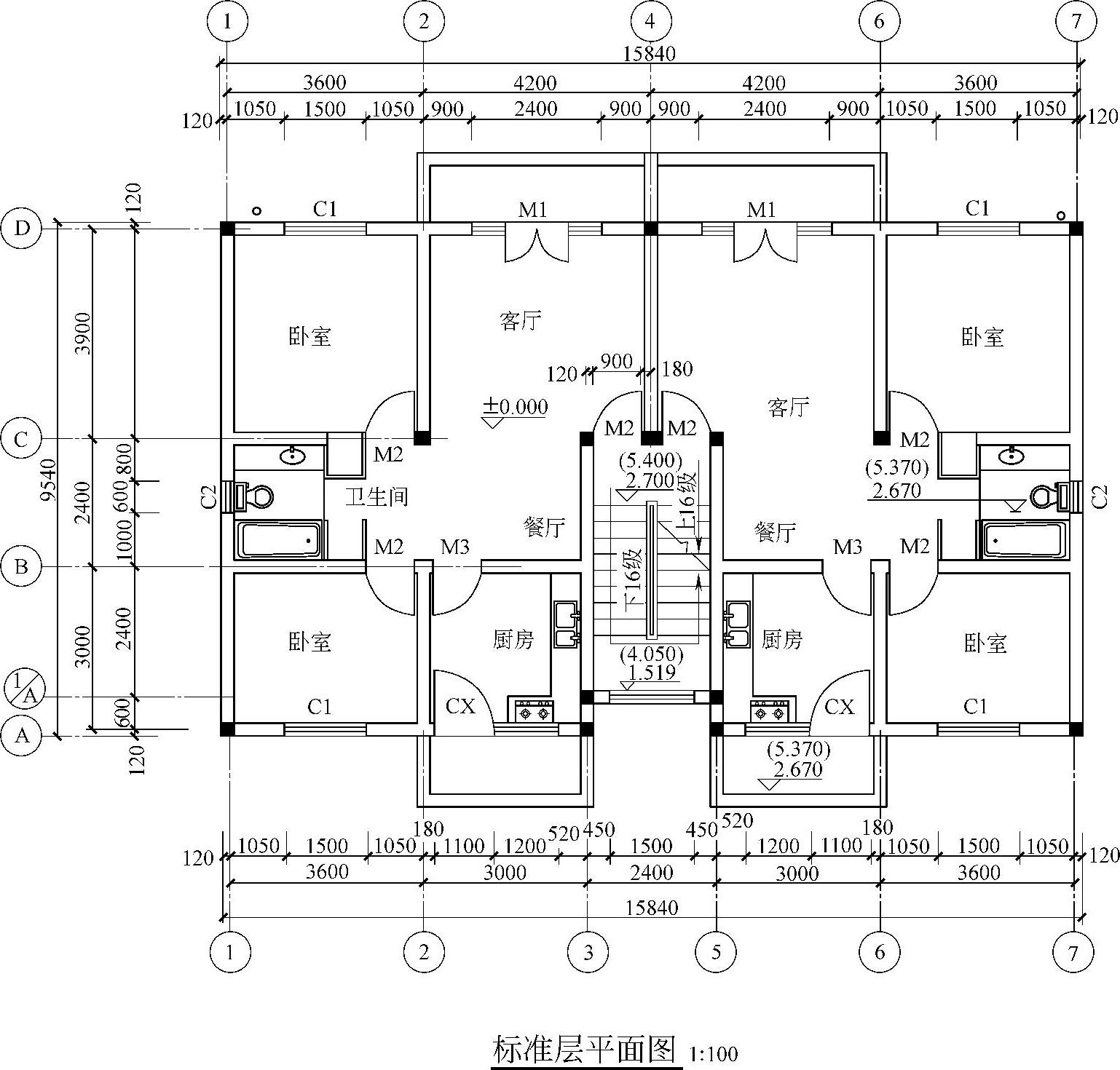

图4-8是某住宅的二层平面图，该住宅共有三层，楼梯间局部四层。二、三层基本相同。对照图4-7可以看出，二层平面与底层平面在墙体布置、房间大小、门窗位置及编号方面基本相同，但仍有多处不同，主要区别如下：

1）在1/A轴上的楼梯间外墙上的门洞变成了窗户，其尺寸为1.50m，居中。

2）楼梯间的画法不同，二层平面中的楼梯间画出了一～二层间完整的投影，分为上行16级和下行16级两部分，中间用折断线断开。

3）楼梯间的标高不同，楼层处平台的标高与楼面基本标高一致，为2.700m，休息平台的标高为1.519m。此处标高原本应为1.350m，为提高休息平台下的净空高度，将休息平台提高了一级台阶的高度，三层则恢复原貌，为2.700m+1.350m=4.050m。

4）卫生间、阳台的标高为2.700m-0.030m=2.670m。

5）室外的散水、台阶及指北针在二层平面图上没有。

图4-8 某住宅二层平面图
