1.底层平面图的图示内容

1）图名、比例。

2）定位轴线及编号。

3）房间名称、形状、尺寸。

4）楼梯、走道、门厅等交通联系设施。

5）墙和柱的数量、位置、断面形状和尺寸。

6）门窗的数量、位置、洞口宽度及编号。

7）卫生间、厨房等固定设施的布置。

8）房间、走道等地面高差分界线。

9）台阶、花台、散水、明沟、落水管等室外构配件的位置、形状、尺寸及排水坡向等。

10）尺寸和标高。

11）剖切符号及编号。

12）索引符号及编号。

13）指北针。

14）对称符号。

2.底层平面图的识读要点

底层平面图在整套建筑施工图中最为重要，其内容表达和各种标注最为丰富。读懂了底层平面图并将其内容和标注熟记在心，就能轻松地阅读其他的施工图，从而将整套建筑施工图牢记于心。

1）先粗略查看，后详细阅读。粗略查图名、定位轴线、房间、楼梯、走道及外围两道尺寸，对房屋的整体轮廓有一个初步的了解，再详细阅读其余的细节。

2）按照上述图示内容的顺序逐个阅读。

3）重点查看定位轴线、墙和柱与定位轴线的关系、门窗洞口的位置和宽度及编号、三道尺寸、标高等。

4）注意与其他楼层平面图、剖面图对照阅读。不同楼层的结构类型、墙体布置、房间大小等可能不同，应仔细阅读，注意它们的区别；不同楼层的层高、门窗的位置和尺寸、室内外各种构配件可能也不同。

5）要特别注意不同地面的微小高差等细节变化。同一楼层中，各部分的标高有所不同，特别是厨房、卫生间、阳台等部分，常常比相邻主体部分的地面低20～30mm；某些建筑中，不同房间的层高可能相差1/3以上，甚至几层合并成一层。这些相邻高差的分界处有一条分界线，并且分别标注了各自的标高。(www.daowen.com)

6）注意剖切符号的位置，并对照相应的剖面图；注意指北针、对称符号等。

3.底层平面图识读实例

（1）某传达室平面图识读 图4-4所示为某传达室的平面图。从图中可以看出，该传达室坐北朝南，平面形状为两个错开的矩形，东西总长89.40m，南北总长98.40m。

东西方向共有四道墙，厚度全部为240mm，1～4号轴线分别通过墙体中心，南北方向也是四道墙，厚度也全部为240mm，A～D号轴线分别通过墙体中心。8道墙错开组成3个房间，其中传达室开间6m，进深5.1m，两个值班室的开间分别为5.1m、3.6m，进深均为3.6m。

所谓“开间”，是指进门后视野开阔方向的尺寸，而“进深”则指径直走下去的距离。并非小的尺寸为开间，大的尺寸为进深。

三间房屋共有四扇门，编号均为M1，洞口宽度900mm，高度2.1m，如图4-5、图4-6所示。除了传达室入口处门洞边缘的墙垛为490mm（距C号轴线610mm）外，其余门洞边缘的墙垛为120mm；外墙上共有四扇窗户，其中C1的宽度为3.6m，C2的宽度为3.0m，C3的宽度为1.8m，窗洞的高度均为1.8m，4号轴线上的C3距A号轴线600mm，其余窗洞全部居中。

从图4-4中还可以看到，房屋的六个外角均设有构造柱，其断面尺寸均为240mm×240mm。另外，图4-4中还清楚地画出了1—1剖面的剖切位置和投视方向；1号轴线墙的外侧有两个落水管；传达室和值班室的入口处各有三级台阶，其宽度为300mm，高度为150mm，上面的平台宽度分别为1.38m和1.68m（2.40-0.12-0.30-0.30=1.68）。

（2）某住宅底层平面图识读 图4-7所示为某住宅的底层平面图，从图中可以看到该住宅为一梯两户，两户的布局完全相同，以4号轴线为对称中心线。该住宅平面形状为矩形，东西方向共有七道墙体，厚度均为240mm，其中心线作为横向定位轴线，编号从左到右依次为1～7，建筑总长度15.84m；南北方向共有五道墙体，厚度均为240mm，其中心线作为纵向定位轴线，编号自下而上依次为A～D，第二道墙为楼梯间的外墙，由于较短，其中心线采用附加定位轴线，编号为1/A，建筑总宽度9.54m。

从每个住宅单元的功能布局来看，该住宅为两室两厅一厨一卫。从楼梯上来首先进入客厅，客厅的开间和进深分别为4.2m和3.9m，在所有房间中最大，客厅再往里走是餐厅，餐厅的开间和进深分别为3.0m和2.4m；通过餐厅可以分别进入厨房、卫生间和两个卧室；厨房和餐厅相邻，卫生间位于两个卧室中间；厨房和客厅的外面分别设有阳台。住宅的整体布局紧凑，功能分区明确，空间利用率高。

从第二道尺寸（轴线尺寸）可以看到各房间的开间和进深尺寸，主卧室的开间3.6m，进深3.9m；次卧室的开间3.6m，进深3.6m；厨房开间3.0m，进深3.0m；卫生间的开间2.4m；楼梯间的开间2.4m，进深4.8m。

从第一道尺寸（细部尺寸）可以看到所有外墙上门窗洞口的大小、定位尺寸和编号，比如卧室的外墙上开有一扇窗户，编号为C1，洞口宽度1.50m，居中，即两边距定位轴线均为1.05m，又如，客厅的外墙上开有一扇门，编号为M1，洞口宽度2.40m，居中，即两边距定位轴线均为900mm。位于内部墙体上的门窗，编号和洞口宽度就近标注，要注意卧室、厨房、卫生间的门，编号不同，尺寸也不同。由于卫生间较小，其内部的固定设备较多，详细尺寸另有详图（参见图4-21）。

再来看各部分标高的变化情况，底层地面的基本标高为±0.000m，但卫生间的地面要低30mm，其标高为-0.030m，楼梯间的入口地面较低，其标高为-0.900m，室外地面的标高为-1.000m。在楼梯入口处，由于没有标注门的编号，也没有画出门的图例，因而没有门，只有门洞，其宽度为2.40m。

此外，从图中还可以清楚地看到两个剖面的剖切符号及其编号，其中1—1剖面为转折剖面，注意数字所在一侧为投影方向（可以结合后面的剖面图来看）；图中最外面的细线是散水的投影，其宽度为600mm，北面外墙两端有两个很小的圆圈，表示的是落水管。

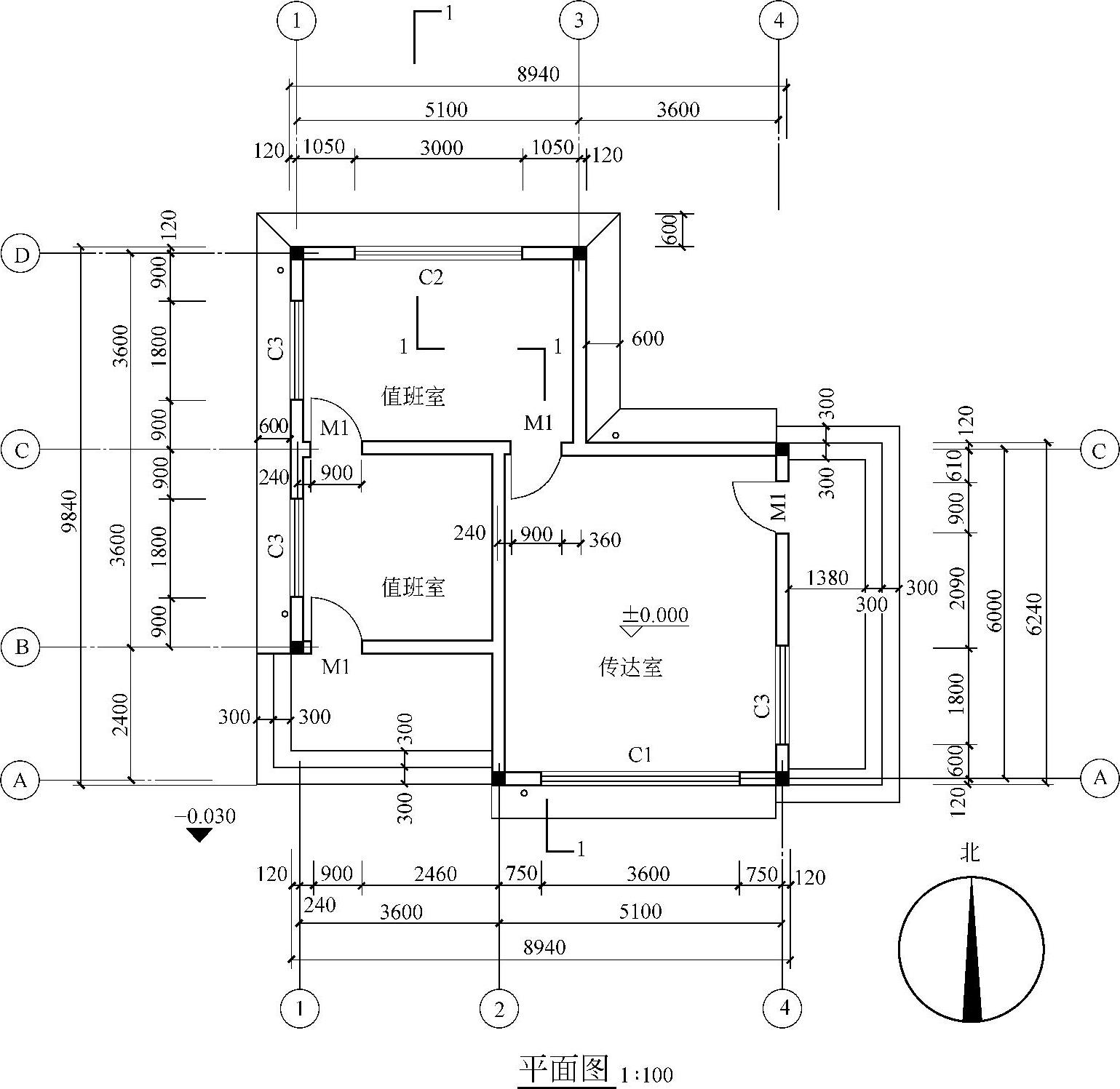

图4-4 某传达室平面图

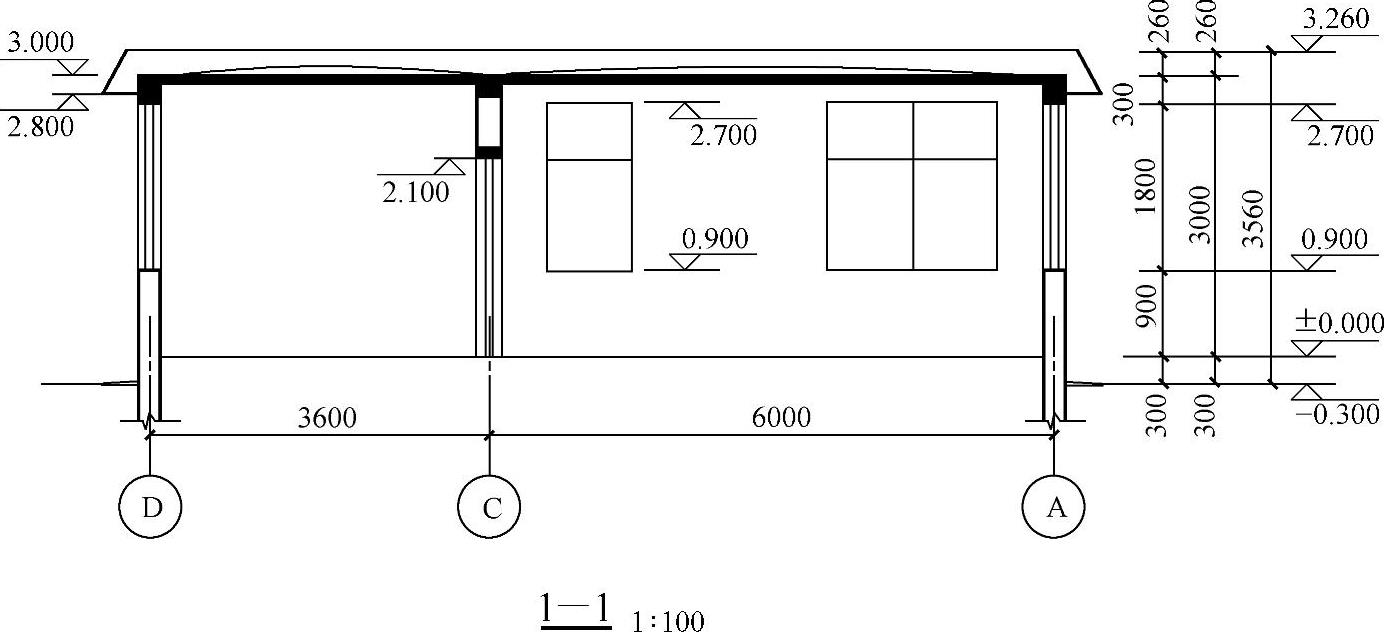

图4-5 某传达室1—1剖面图

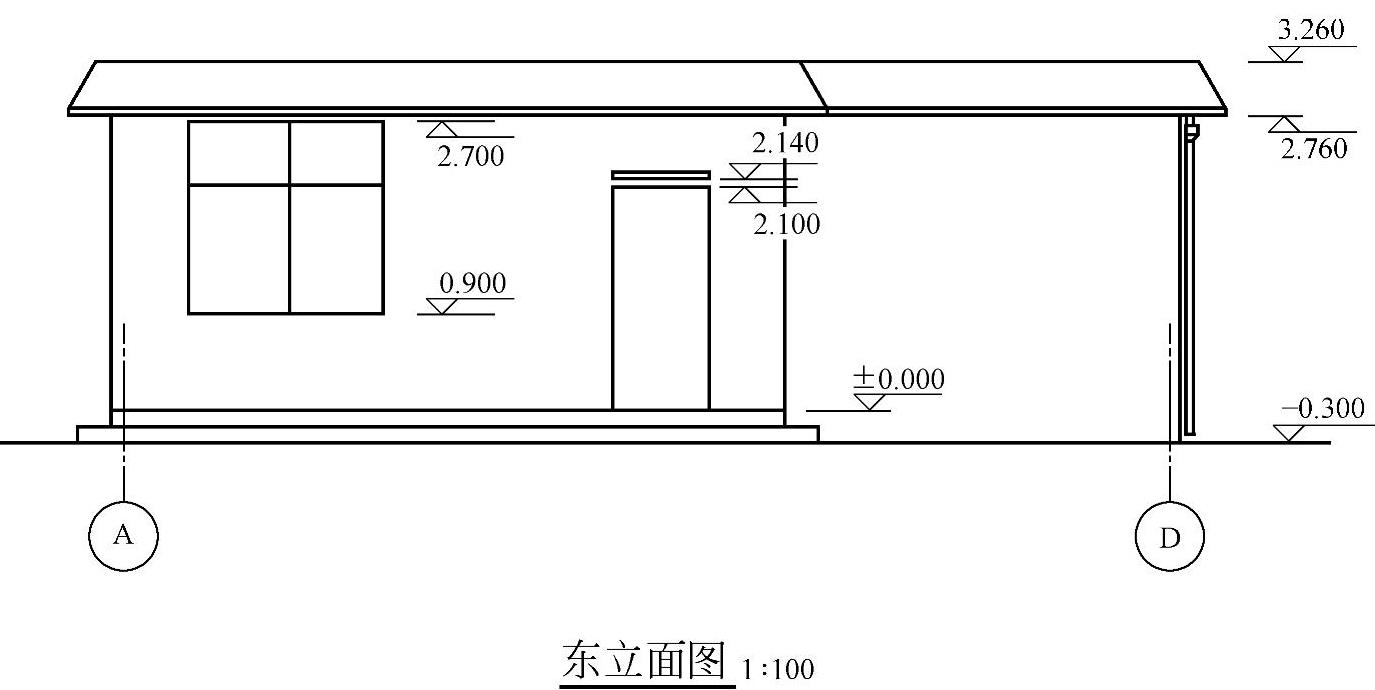

图4-6 某传达室东立面图

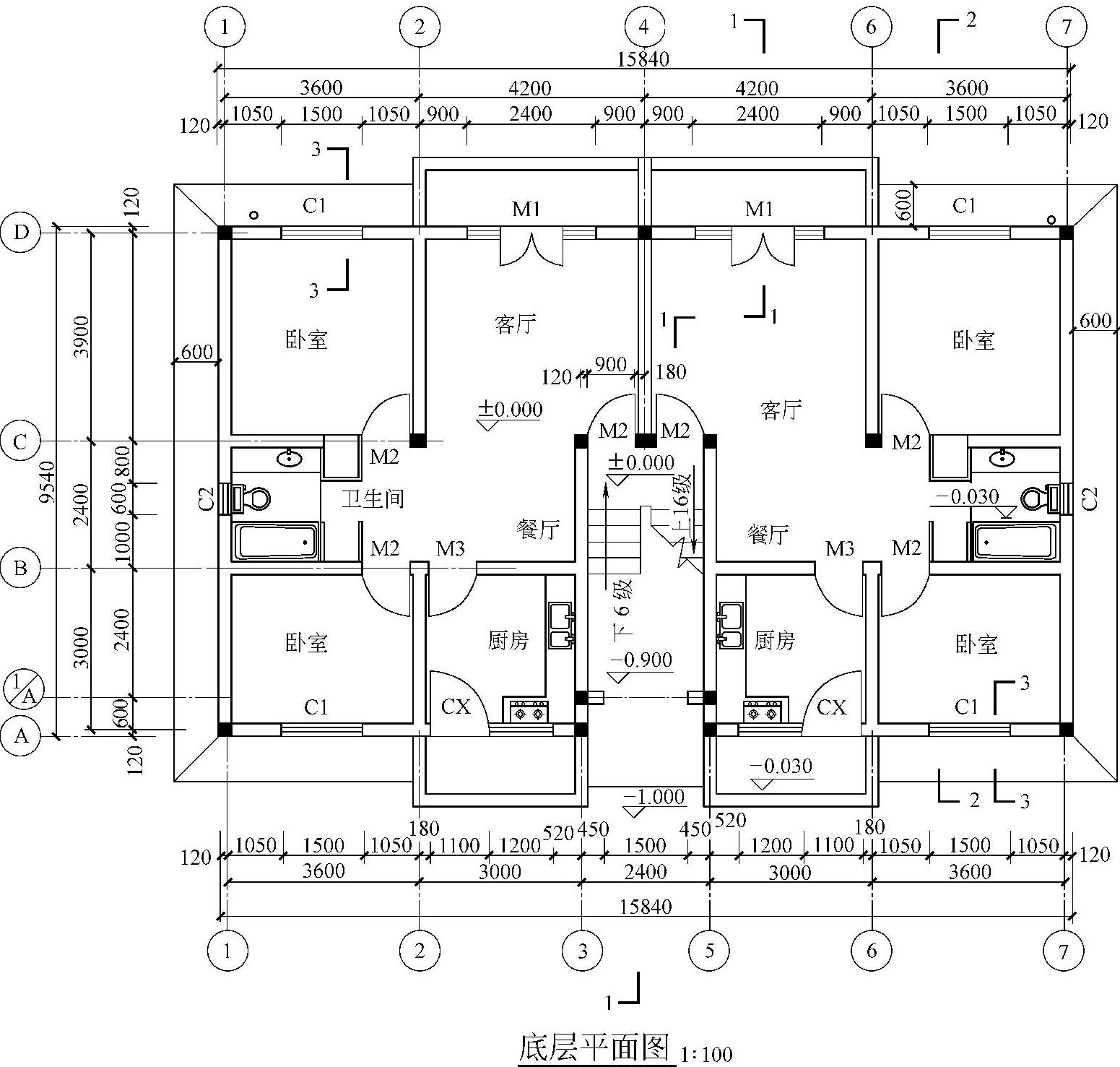

图4-7 某住宅底层平面图
