1.图线

建筑施工图中所用各种图线，首先应满足《房屋建筑制图统一标准》（GB/T50001—2010）的规定，然后按照《建筑制图标准》（GB/T50104—2010）的有关规定执行。

平面图中各种图线的宽度和应用范围参见表4-8。

表4-8 平面图中各种图线

2.图例

由于建筑的尺寸较大，平立剖面图作为建筑的基本图必须表示出建筑在各不同方向上的全貌，受图纸空间的限制，其比例往往很小，多采用1∶100，有时也采用1∶50或1∶200。在这种小比例的图上，建筑的很多细部，如门窗的断面，墙柱的粉刷、楼梯、卫生设备等无法用真实的投影来表示，只能用相应的图例来表示。

《建筑制图标准》（GB/T50104—2010）规定了各种建筑构造和配件以及各种水平和垂直运输装置的图例，详见表4-9、表4-10。熟悉了这些常用图例，看图时就非常轻松了。

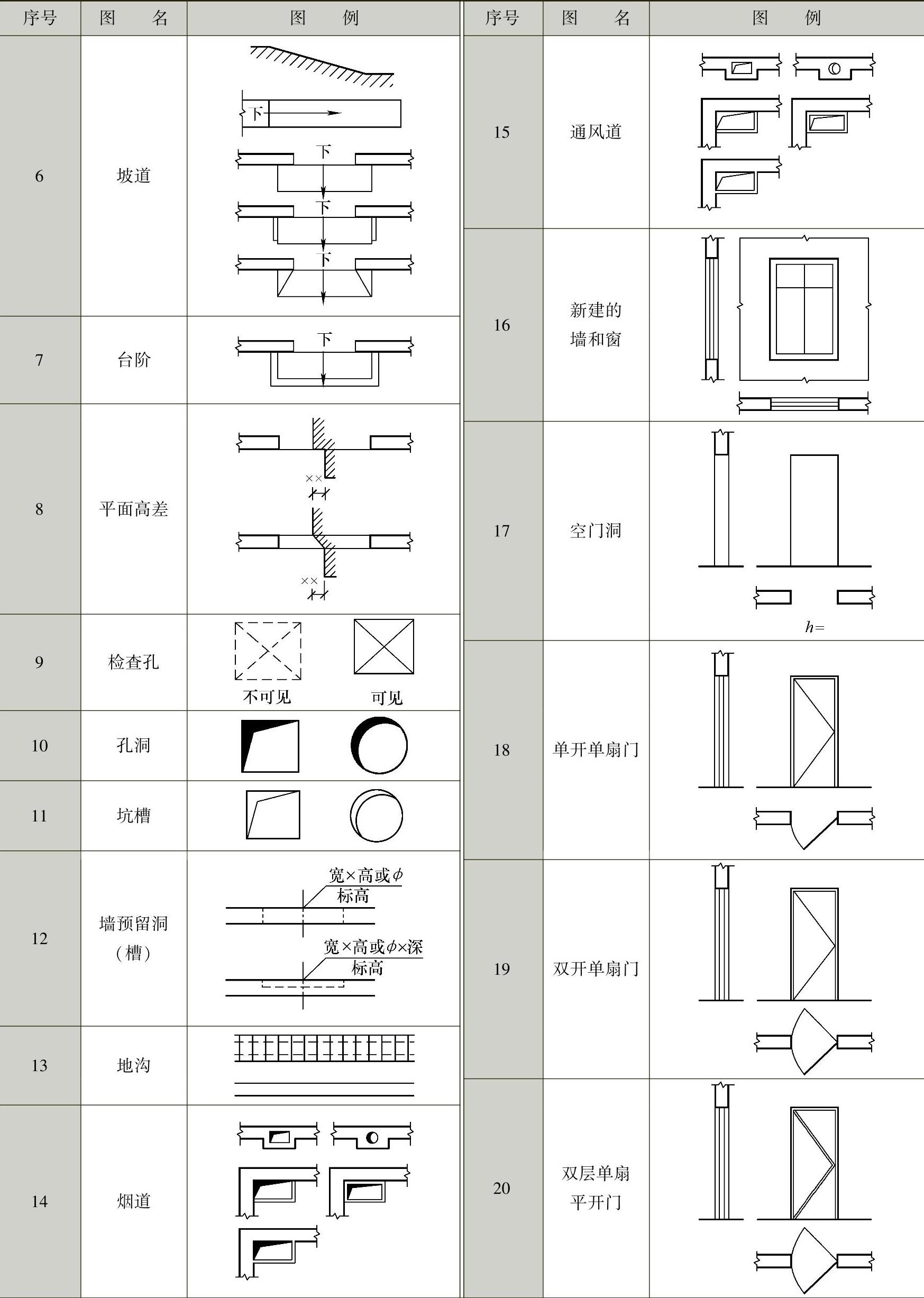

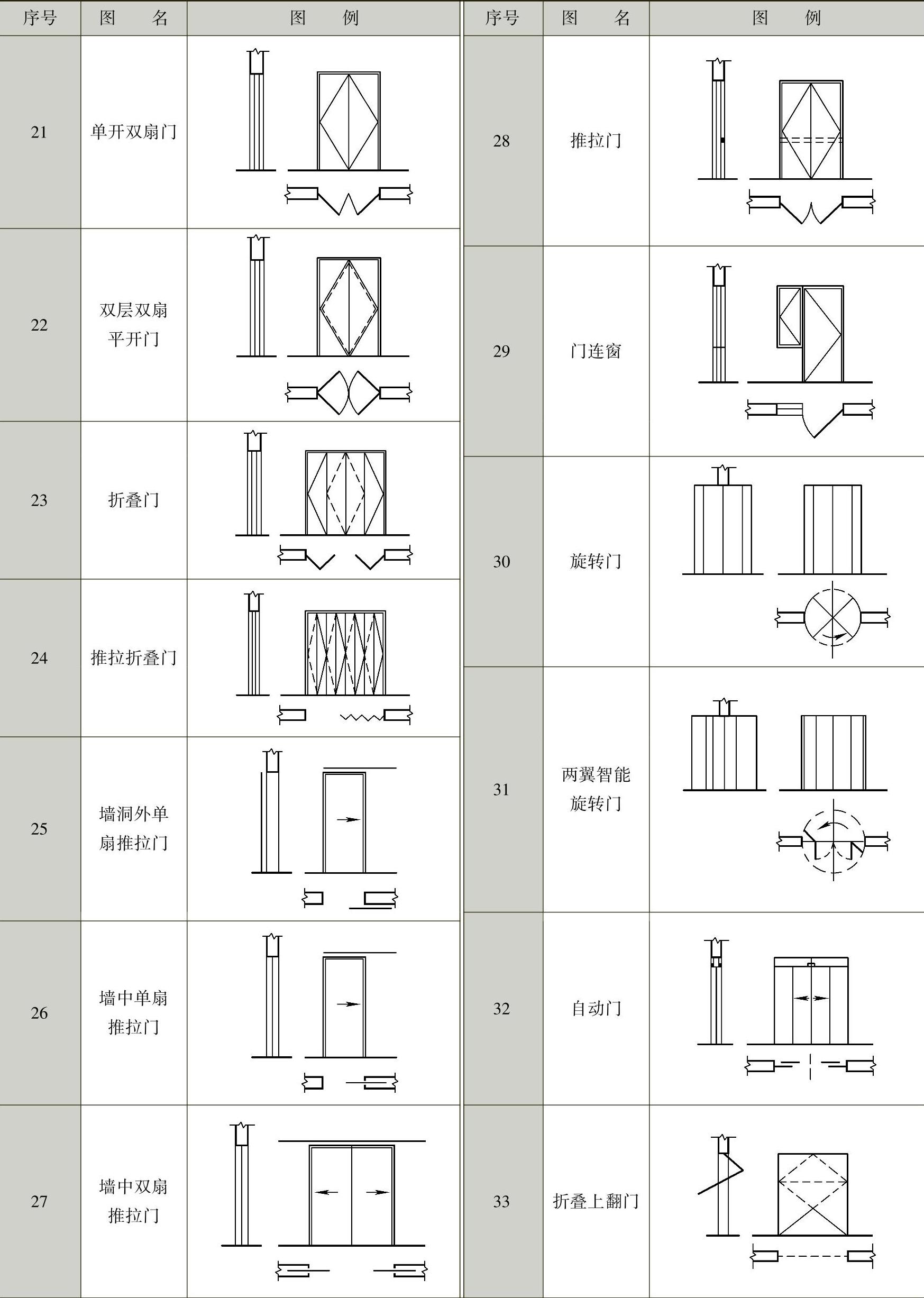

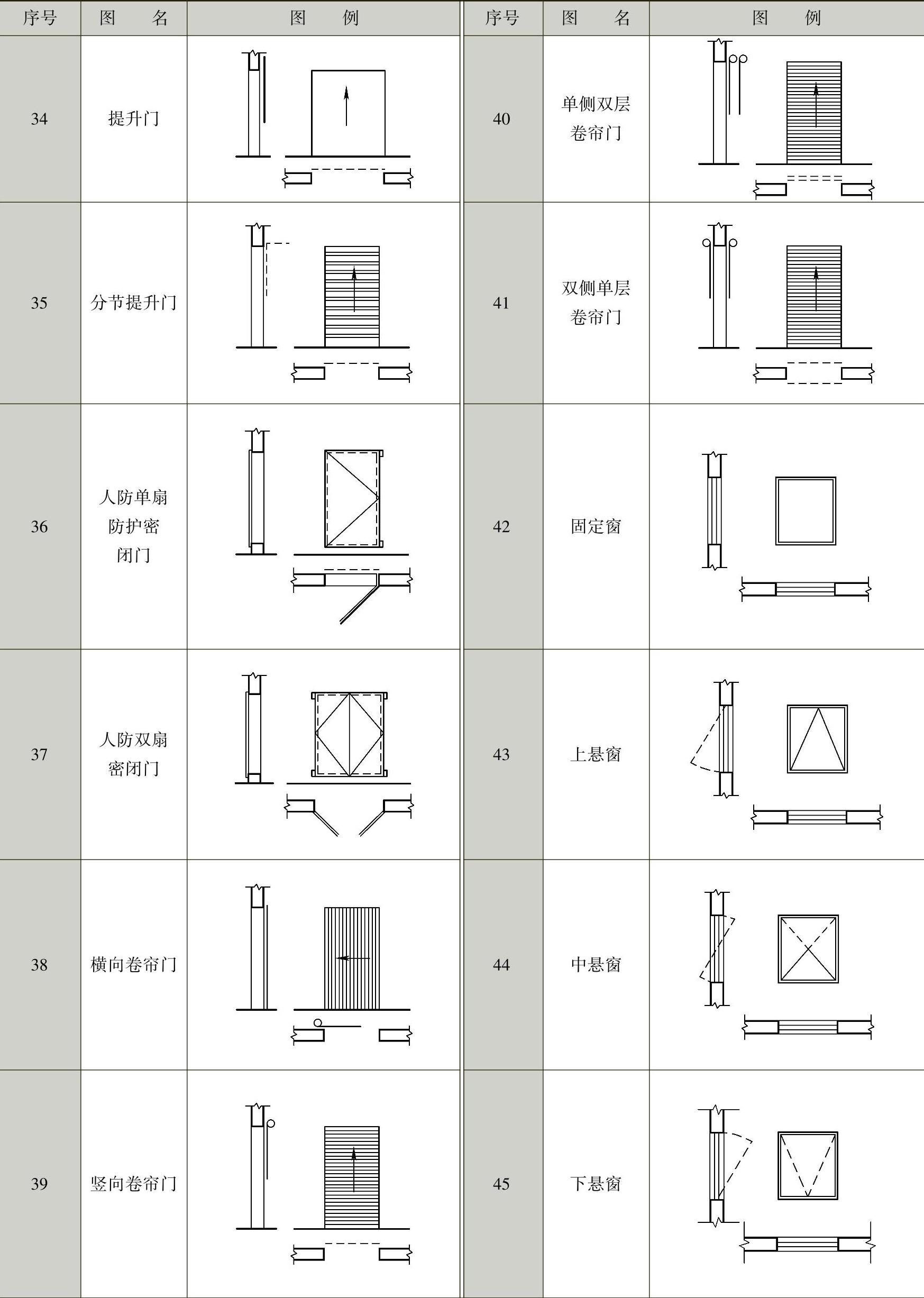

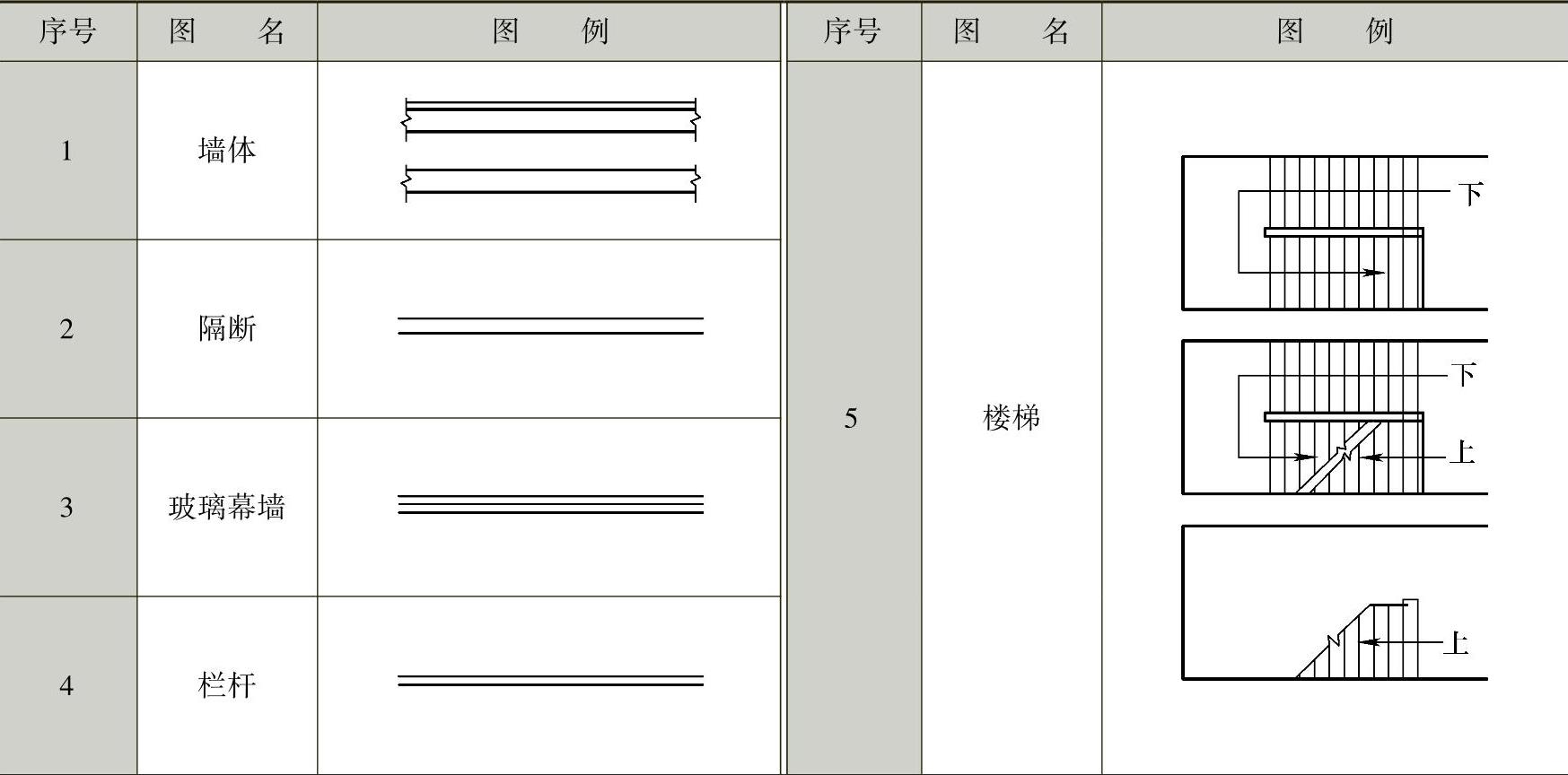

表4-9 常用建筑构造及配件图例

（续）

（续）

（续）

(www.daowen.com)

（续）

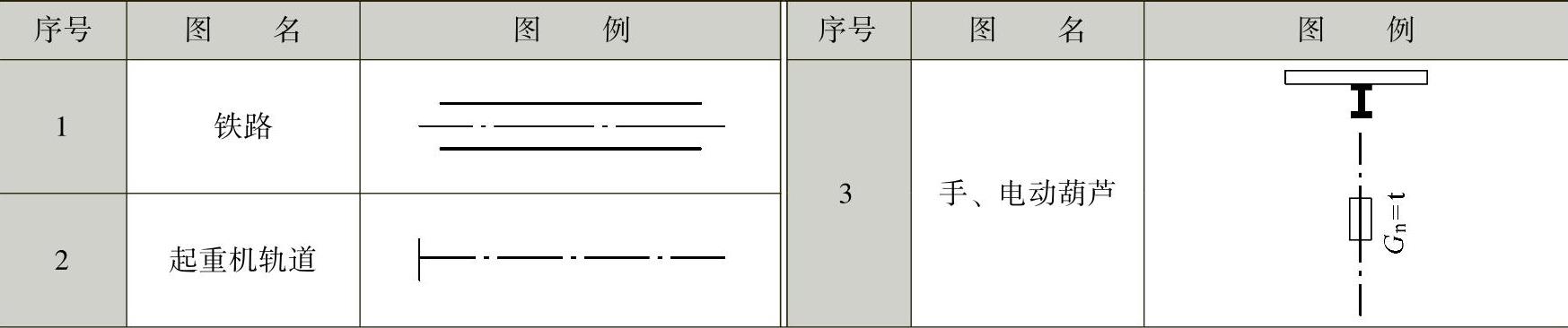

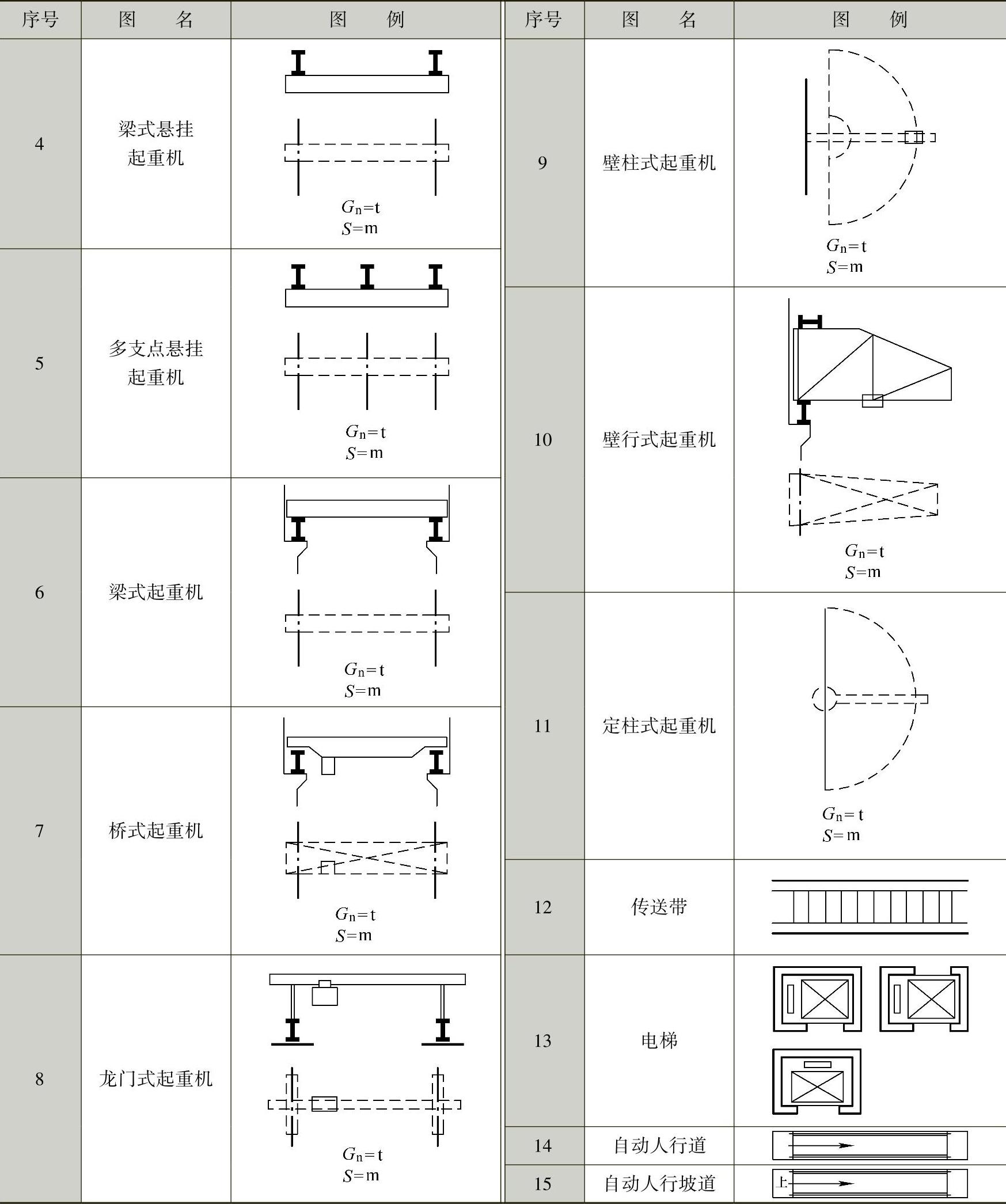

表4-10 水平及垂直运输装置图例

（续）

建筑的某些局部可能比较复杂，在平面图上无法表示清楚，这时应另画详图表示，但在平面图上应画出详图索引符号。

3.定位轴线

建筑的墙柱等主要承重构件，应使其中心线或边缘处与定位轴线重合，以便施工时能正确定位。定位轴线是平面图上的主要内容，在画图和施工时都是首先要确定的。定位轴线是确定建筑各部分平面位置的基本依据。

4.尺寸及标高

除了定位轴线外，平面图上还必须标注完整、详细的尺寸，才能完全确定建筑各部分的平面位置和具体尺寸。在平面图的下方和左侧应标注至少三道尺寸，其他两侧如果有变化，也应标注三道尺寸。

第一道尺寸，即最里面的一道，用来标注外墙上的门窗洞口、墙段、柱等细部的大小和位置，称为细部尺寸。每一个标注对象必须标出其长度（称为定形尺寸）和与附近的定位轴线之间的尺寸（称为定位尺寸）。

第二道尺寸，即中间的一道，用来标注各定位轴线之间的尺寸。根据这道尺寸，可以一眼看出各房间的开间（指进门后视野开阔方向的尺寸）和进深（指进门后径直走下去的深度）。

第三道尺寸，即最外面的一道，用来标注该方向的建筑总长度，要注意该尺寸是指建筑的外包尺寸，即墙的外缘至外缘的尺寸。

建筑的内部尺寸应就近标注，不能标在外围，否则标注离得太远，不便看图，而且容易与外围尺寸混淆。内部尺寸通常只需标注一道。
