图4-3所示为某学校总平面图，图上表示了以下内容：

1.图名和比例

图名：总平面图；比例：1∶500。

2.新建建筑

新建建筑的工程名称为2号学生宿舍，图上用粗实线表示；层数为5层。

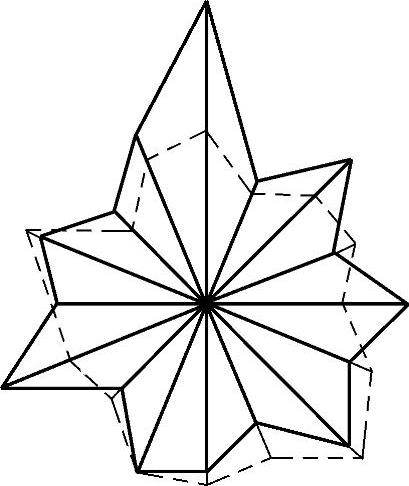

图4-2 风向频率玫瑰图

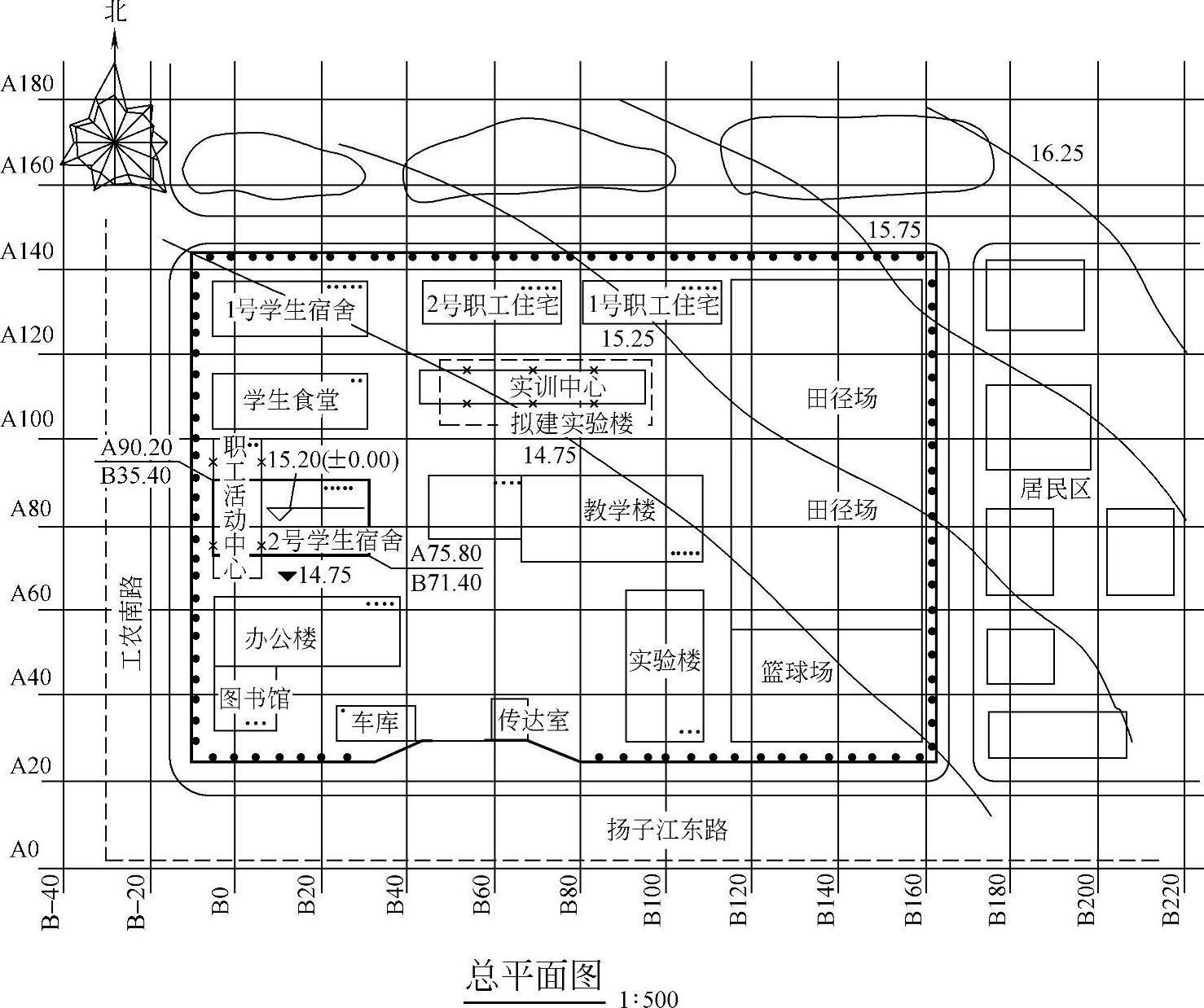

图4-3 某学校总平面图

3.原有建筑

新建建筑的北面是学生食堂，2层；再往北是1#学生宿舍，5层；新建建筑的南面是办公楼，4层；再往南是图书馆，3层；新建建筑的东面是教学楼，5层，局部4层；教学楼的南面是实验楼，3层；1#学生宿舍的东面依次是2#职工住宅、1#职工住宅，均为5层。原有建筑在图上用细实线表示。

4.拟拆除的建筑

新建建筑的位置为原职工活动中心，2层；新建建筑的东北是实训中心，1层。这两幢建筑均属准备拆除的建筑，在图上用细实线加“×”表示。

5.计划新建的建筑(www.daowen.com)

实训中心的位置计划新建实验楼，图上用虚线表示。

6.场地的地形

地形基本平坦，自西南向东北稍稍升高，高差约1.5m，可从四条等高线上看出。

7.附近的其他地物

学校围墙的北面是三个小河塘，东面是居民区，南面是扬子江东路，西面是工农南路。教学楼的东面是田径场、篮球场。

8.附近的道路、绿化

9.新建建筑的定位

图上标有建筑坐标网，网格20m×20m。坐标轴与新建建筑的轴线平行，因而只在两对角上标注了坐标，西北角的坐标是A90.20、B35.40，东南角的坐标是A75.80、B71.40，可以推算出新建建筑的东西长度为71.40m-35.40m=36m，南北宽度为90.20m-75.80m=14.4m。

10.新建建筑的竖向定位

新建建筑室内地面的标高为15.20m，室外地坪的标高为14.75m（黑三角），均为绝对标高，精确到小数点后面第二位。

11.指北针和风玫瑰图

图的左上角画有带指北针的风玫瑰图，可以看出，新建建筑的朝向为正南方向，主导风向为正北风，夏季主导风向为东南风。
