总平面图上通常应表示出以下内容：

1.新建工程基地范围内的地形、地貌

如果地形的起伏较大，应画出等高线。

2.新建工程的范围、位置、标高、层数。

（1）新建工程的范围 指新建工程的水平轮廓线，用粗实线表示。

（2）新建工程的标高 指新建工程底层地面（即±0.000处）的绝对标高。我国绝对标高的零点在青岛附近的黄海平面，某点与该处的垂直高差称为该点的绝对标高。新建工程的标高直接标注在新建工程的轮廓线范围内。

（3）新建工程的层数 应用相应数量的小圆点标注在新建工程轮廓线范围内的某一角上。例如，新建工程为五层，就画五个小圆点。

（4）新建工程的定位 方法有三种：

1）用新建建筑与原有建筑间的距离定位。通常在总平面图上标出新建建筑某一角的纵横定位轴线的交点与原有建筑（应选择相对较新的永久建筑）某一角的纵横两个方向的水平投影距离。

2）用施工坐标定位。新建建筑可利用总平面图中的坐标网定位，坐标网分为测量坐标网和建筑坐标网两种。

测量坐标网的坐标代号用“X、Y”表示，X表示南北方向，Y表示东西方向，坐标网格为十字线，其比例与地形图相同。用测量坐标给建筑物定位时应至少标注建筑物任意三个角的坐标。

如果建筑物的朝向不是正南正北或正东正西，其主轴线与测量坐标网不平行，这时，可增画一个与房屋主轴线平行的坐标网——建筑坐标网。建筑坐标网画成网格通线，坐标代号用A、B表示，A为横轴，B为纵轴。用建筑坐标给建筑物定位时应至少标注建筑物任意两对角的坐标。测量坐标网和建筑坐标网如图4-1所示。

(www.daowen.com)

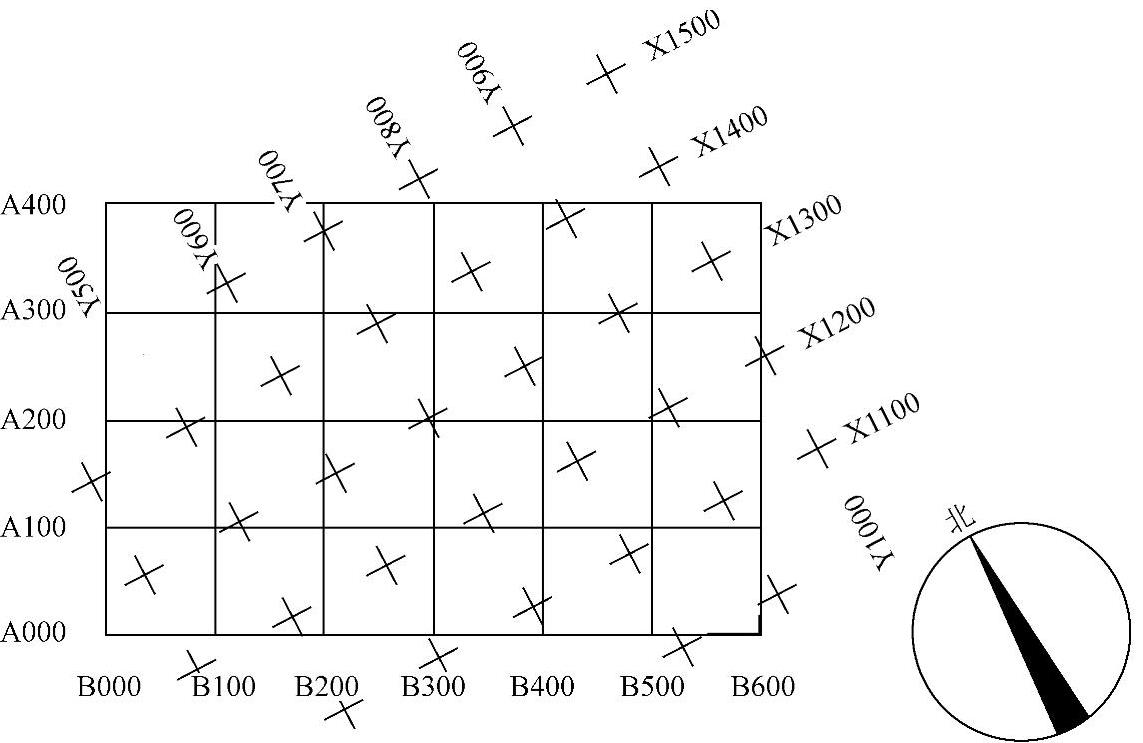

图4-1 测量坐标网和建筑坐标网

同时画有测量和建筑两种坐标系统时，应在附注中注明两种坐标系统的换算公式。如无建筑坐标系统时，应标出主要建筑物的轴线与测量坐标轴线的交角。

当建筑物的数量不多，体量不大时，可以不画出坐标网，只要标出新建建筑与邻近现有建筑物在两个方向上的距离即可。

3）用新建建筑与周围道路间的距离定位。周围道路中心线可以看成坐标轴，在总平面图上标出新建建筑物某一角点至附近两条相交道路中心线间的距离即可完全确定新建建筑物的位置。

3.相邻原有建筑物、拆除建筑物的位置或范围

4.附近的地形、地物等

新建建筑附近的地形是指山丘、土坡、河流、水沟、道路等；地物是指场地现存的树木、花草、电线杆等。地面起伏较大时应绘出等高线，绘制道路时应注明道路的起点、变坡、转折点、终点以及道路中心线的标高、坡向等。

5.指北针或风向频率玫瑰图

建筑物的朝向是指建筑物较长立面（或主要立面）的指向，我国地处北半球，大部分建筑的朝向均为正南方向，但也有很多建筑的朝向为南偏东（0～30°）或南偏西（0～15°），城市中沿街建筑的朝向多面向道路。为方便绘图，图上的建筑通常画成正的，因而在总平面图上及底层平面上必须画出指北针或带有指北针的风向频率玫瑰图，用以指明正北方向。

风向频率玫瑰图也称为风玫瑰图，是根据当地多年平均统计的各方向吹风次数的百分数，按一定比例绘制而成的，风的吹向是指由外向内吹。实线表示全年风向频率，虚线表示6、7、8三个月的风向频率（夏季），如图4-2所示。从风玫瑰图上可以清楚地看到当地的常年主导风向和夏季主导风向，以便更好地选择建筑物的位置和朝向，合理布置总平面，合理选择建筑材料和建筑构造方案。

6.绿化规划和管道布置
