建筑识图:轴测图的断面材料图例线及圆的尺寸标注方法

轴测图能比较形象地反映建筑的形状,往往作为方案设计阶段的辅助图形。

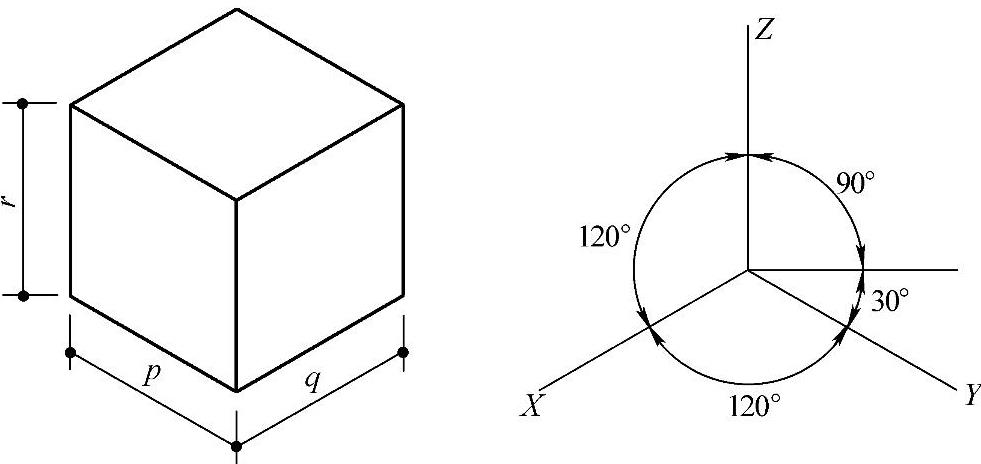

1)房屋建筑的轴测图(图3-28),宜采用正等轴测投影并用简化的轴向伸缩系数绘制:


图3-28 正等测的画法

p=q=r=1

2)轴测图的可见轮廓线宜用中实线绘制,断面轮廓线宜用粗实线绘制。不可见轮廓线一般不绘出,必要时,可用细虚线绘出所需部分。

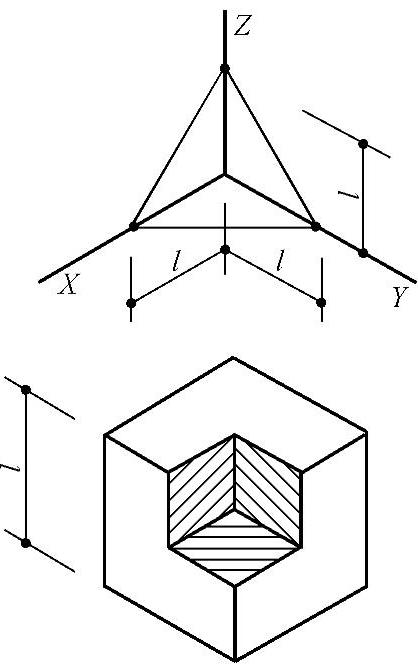

3)轴测图的断面上应画出其材料图例线,图例线应按其断面所在坐标面的轴测方向绘制,如以45°。斜线为材料图例线时,应按图3-29的规定绘制。

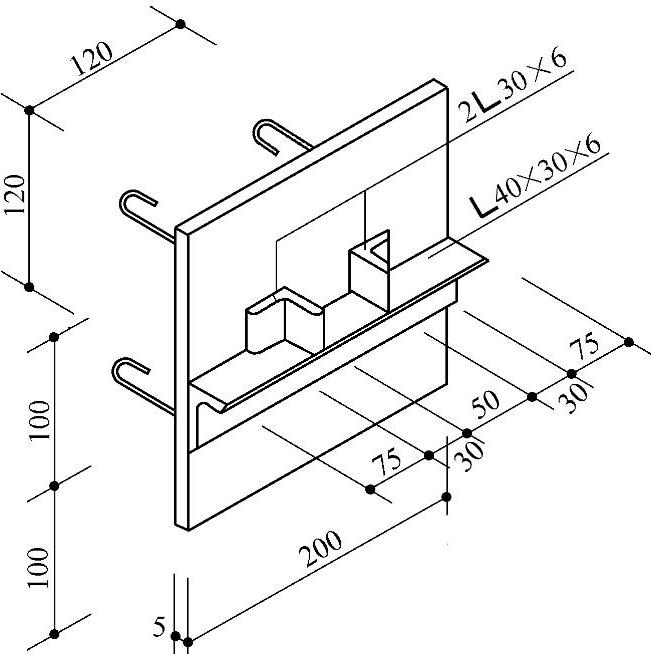

4)轴测图线性尺寸,应标注在各自所在的坐标面内,尺寸线应与被注长度平行,尺寸界线应平行于相应的轴测轴,尺寸数字的方向应平行于尺寸线,如出现字头向下倾斜时,应将尺寸线断开,在尺寸线断开处水平方向注写尺寸数字。轴测图的尺寸起止符号宜用小圆点,如图3-30所示。

5)轴测图中的圆的直径尺寸,应标注在圆所在的坐标面内;尺寸线与尺寸界线应分别平行于各自的轴测轴。圆弧半径和小圆直径尺寸也引出标注,但尺寸数字应注写在平行于轴测轴的引出线上,如图3-31所示。


图3-29 轴测图断面图例线画法


图3-30 轴测图线性尺寸的标注方法


图3-31 轴测图中的圆的直径尺寸的标注方法

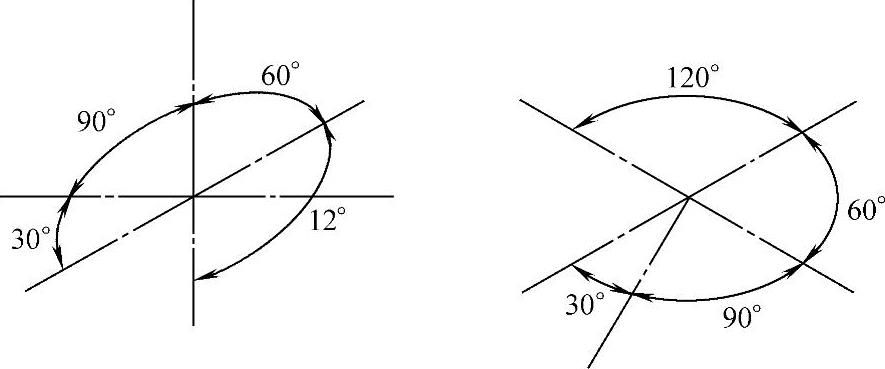

6)轴测图的角度尺寸,应标注在该角所在的坐标面内,尺寸线应画成相应的椭圆弧或圆弧,尺寸数字应水平方向注写,如图3-32所示。


图3-32 轴测图角度的标注方法
