为了形象地表示各种不同的建筑材料，建筑制图中采用固定的图例来表示不同的材料。常用材料的图例按照相关制图标准的规定采用，特殊材料或新型材料可以自定义图例，但必须在图纸中画出图例并用文字标明。

常用建筑材料应按表3-5所示图例画法绘制。

不同品种的同类材料使用同一图例时（如某些特定部位的石膏板必须注明是防水石膏板时），应在图上附加必要的说明。两个相同的图例相接时，图例线应错开或使倾斜方向相反，如图3-18所示。两个相邻的涂黑图例（如混凝土构件、金属件）间，应留有空隙，其宽度不得小于0.5mm，如图3-19所示。

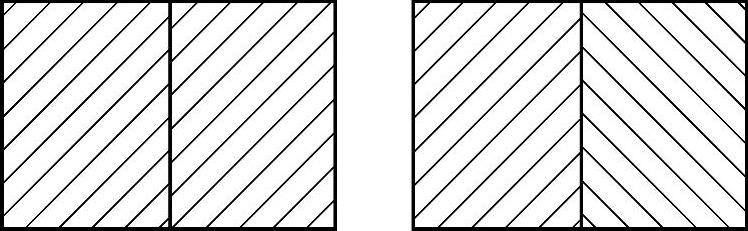

图3-18 相同图例接触时的画法

图3-19 相邻涂黑图例的画法

当一张图纸内的图样只用一种图例或图形较小无法画出建筑材料图例时，可不加图例，但应加文字说明。

需画出的建筑材料图例面积过大时，可在断面轮廓线内，沿轮廓线作局部表示，如图3-20所示。

当选用标准中未包括的建筑材料时，可自编图例，但不得与标准所列的图例重复。绘制时，应在适当位置画出该材料图例，并加以说明。(www.daowen.com)

要记住常用的图例！

常用建筑材料应按表3-5所示图例画法绘制。

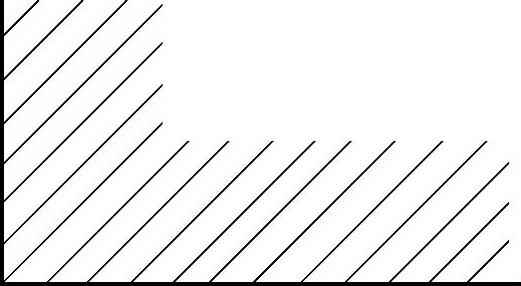

图3-20 局部表示图例接触时的画法

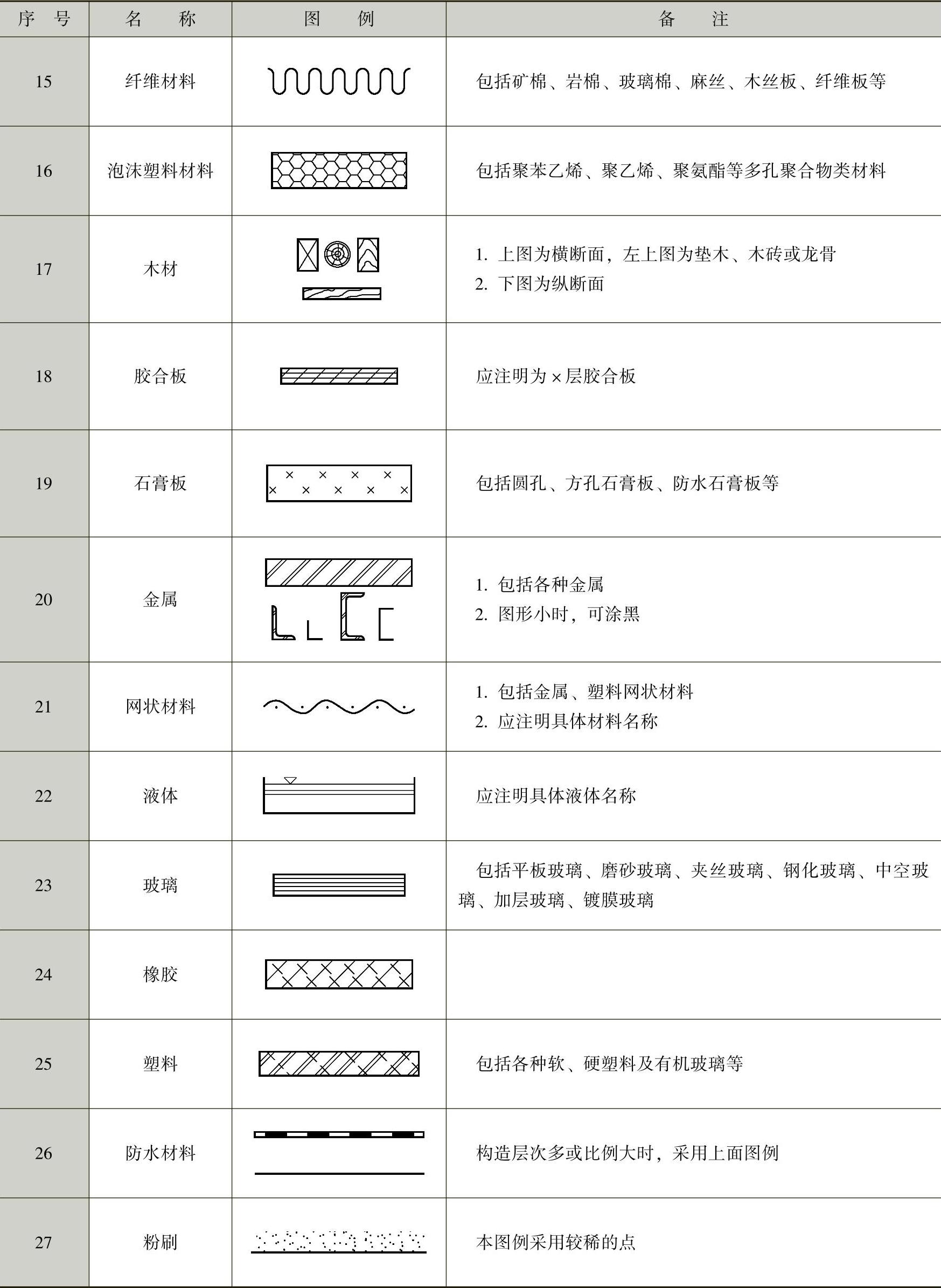

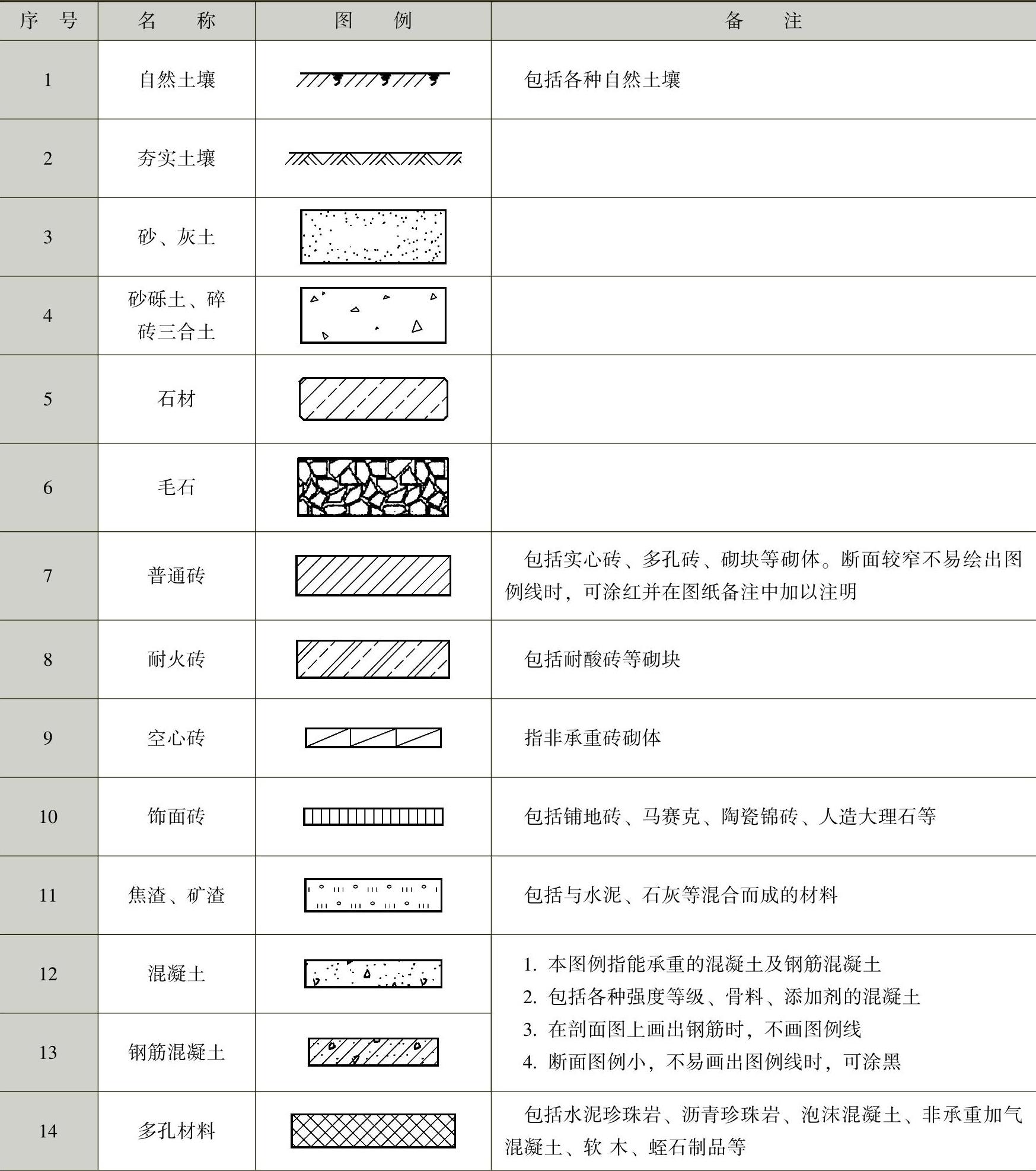

表3-5 常用建筑材料图例

（续）

注：图例中的斜线、短斜线、交叉斜线等一律为45°。
