建筑识图中定位轴线的编号和表示方法

时间:2023-10-03 理论教育 版权反馈
【摘要】:定位轴线是确定建筑构配件位置及相互关系的基准线。水平方向定位轴线的编号从左到右依次用阿拉伯数字表示,垂直方向从下到上依次用大写拉丁字母字母表示,但其中I、O、Z不能使用,防止和1、0、2混淆,如图3-11所示。圆形平面图和弧形平面图中的定位轴线的编号,其径向轴线宜用阿拉伯数字表示,从左下角开始,按逆时针顺序编写;其圆周轴线宜用大写拉丁字母表示,从外向内顺序编写,如图3-15、图3-16所示。

建筑识图中定位轴线的编号和表示方法

定位轴线是确定建筑构配件位置及相互关系的基准线。建筑设计建筑施工需要引入定位轴线作为确定建筑平面及相关构件之间位置关系的基准。

定位轴线应进行编号,编号应注写在轴线端部的圆圈内。圆圈用细实线绘制,直径为8~10mm,圆心在定位轴线的延长线上或延长线的折线上。

水平方向定位轴线的编号从左到右依次用阿拉伯数字表示,垂直方向从下到上依次用大写拉丁字母字母表示,但其中I、O、Z不能使用,防止和1、0、2混淆,如图3-11所示。


图3-11 定位轴线的编号顺序

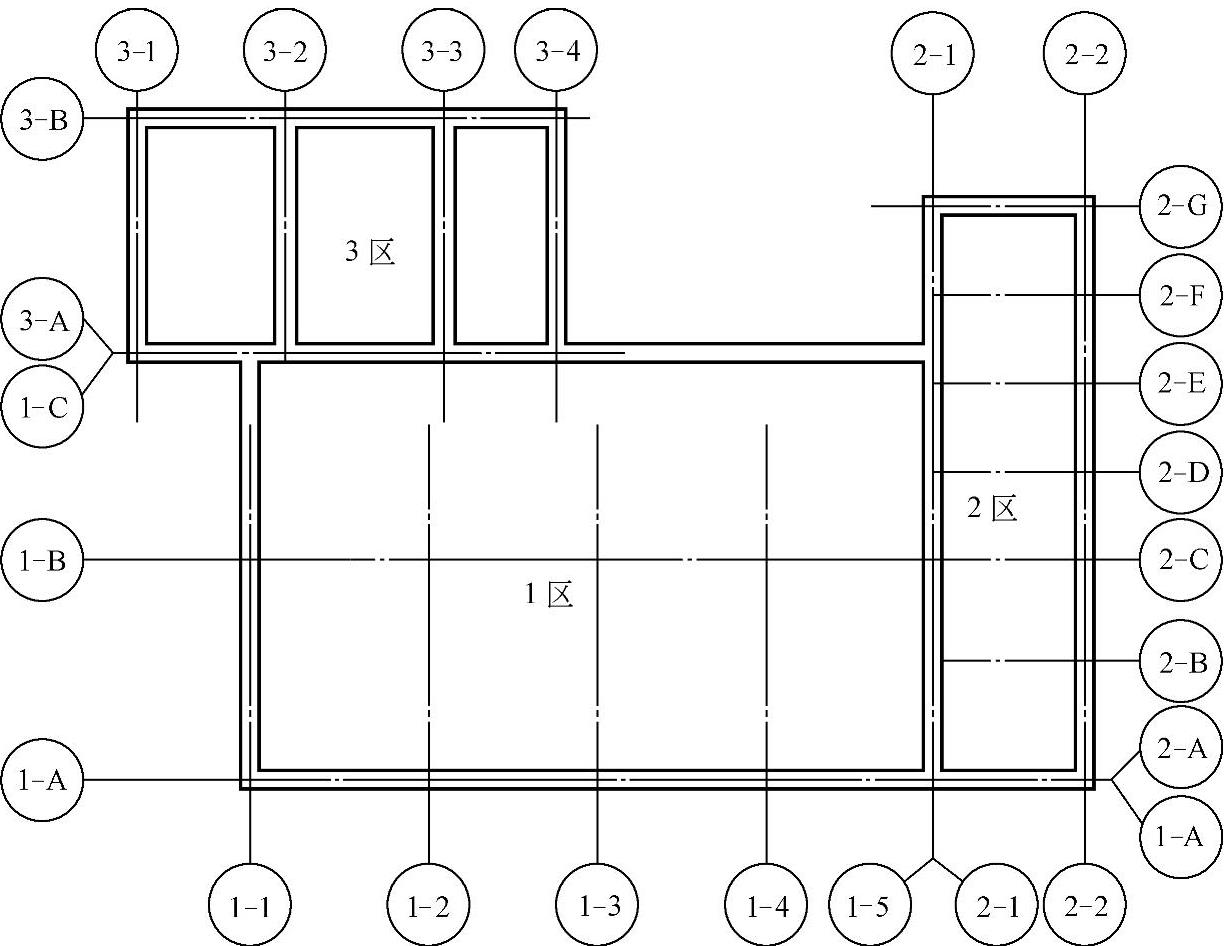

如果字母数量不够用,可增用双字母或单字母加数字注脚,如AA、BA…YA或A1、B1…Y1。组合较复杂的平面图中定位轴线也可采用分区编号,编号的注写形式应为“分区号-该分区编号”。分区号采用阿拉伯数字或大写拉丁字母表示,如图3-12所示。


图3-12 定位轴线的分区编号

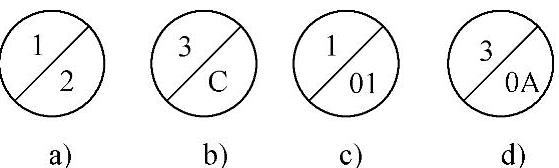

图3-13 附加定位轴线的编号

附加定位轴线的编号,应以分数形式表示,并应按下列规定编写:两根轴线间的附加轴线,应以分母表示前一轴线的编号,分子表示附加轴线的编号,编号宜用阿拉伯数字顺序编写。图3-13a表示2、3轴线之间2轴线之后的第1根附加轴线;图3-13b表示C、D轴线之间C轴线之后的第3根附加轴线。1轴线和A轴线为首根轴线,在此之前的附加轴线应以01或0A表示,图3-13c表示1轴线之前的第1根附加轴线;图3-13d表示A轴线之前的第3根附加轴线。

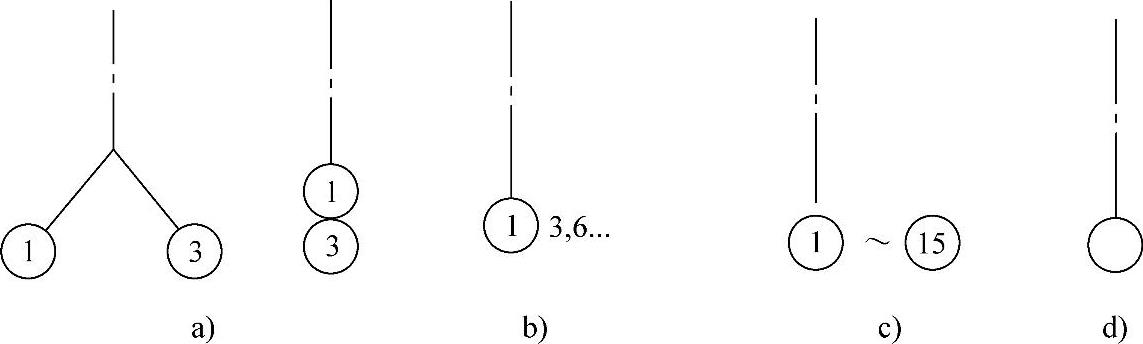

一个详图适用于几根轴线时,应同时注明各有关轴线的编号。图3-14a表示该详图适用于1、3轴线;图3-14b表示该详图适用于1、3、6轴线;图3-14c表示该详图适用于1~15轴线。(www.daowen.com)


图3-14 详图的轴线编号

通用详图中的定位轴线,应只画圆,不注写轴线编号,如图3-14d所示。

圆形平面图和弧形平面图中的定位轴线的编号,其径向轴线宜用阿拉伯数字表示,从左下角开始,按逆时针顺序编写;其圆周轴线宜用大写拉丁字母表示,从外向内顺序编写,如图3-15、图3-16所示。

折线形平面图中定位轴线的编号可按图3-17的形式编写。

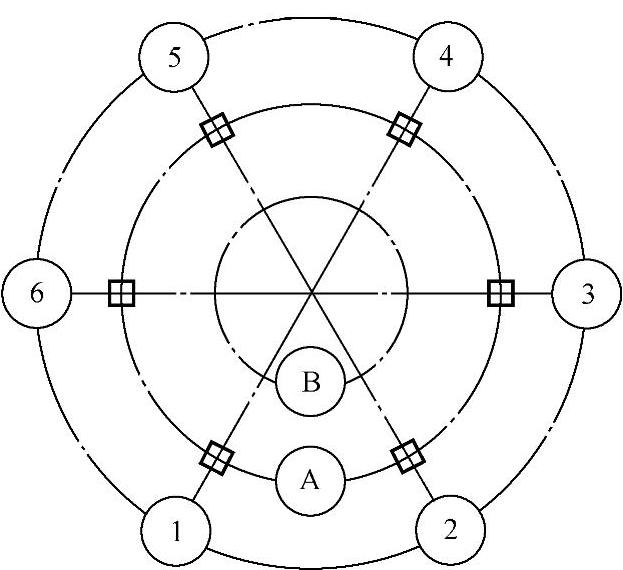

图3-15 圆形平面定位轴线的编号


图3-16 弧形平面定位轴线的编号


图3-17 折线形平面定位轴线的编号
